Proiect de structură pentru un adăpost de îngrășare bovine în comuna Căuaș, sat Ghenci, județul Satu Mare: stâlpi metalici IPE330 și ferme metalice cu zăbrele din corniere, radier pentru siloz și platforme din beton armat, într-o zonă cu seismicitate ridicată (ag=0.25g). Beneficiar: S.C. BULLS MAN S.R.L.
Căuaș, Satu Mare
Construcție industrială
2022
Com. Căuaș, sat Ghenci, nr. cad. 103202, 103273, 103287, jud. Satu Mare

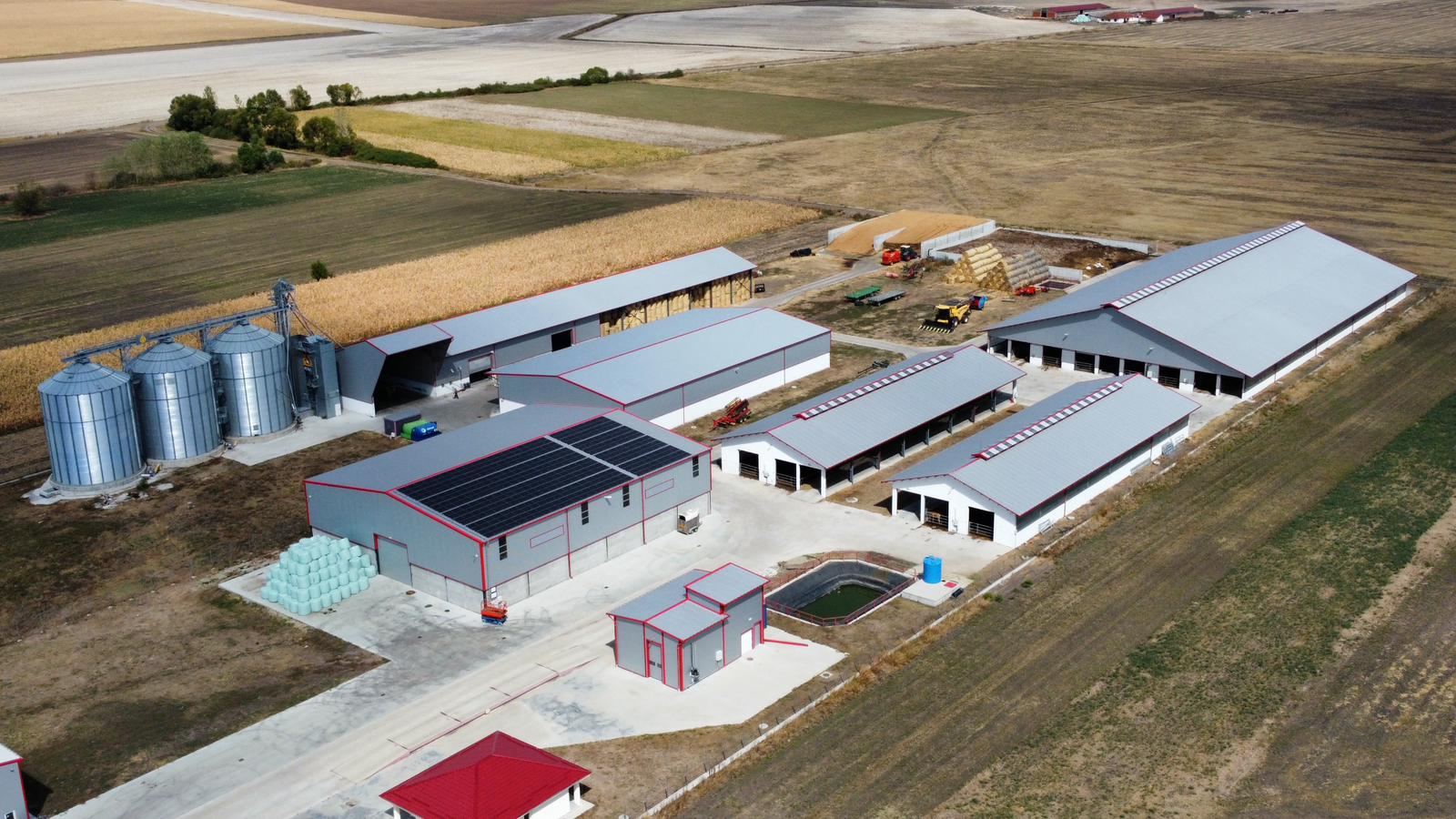

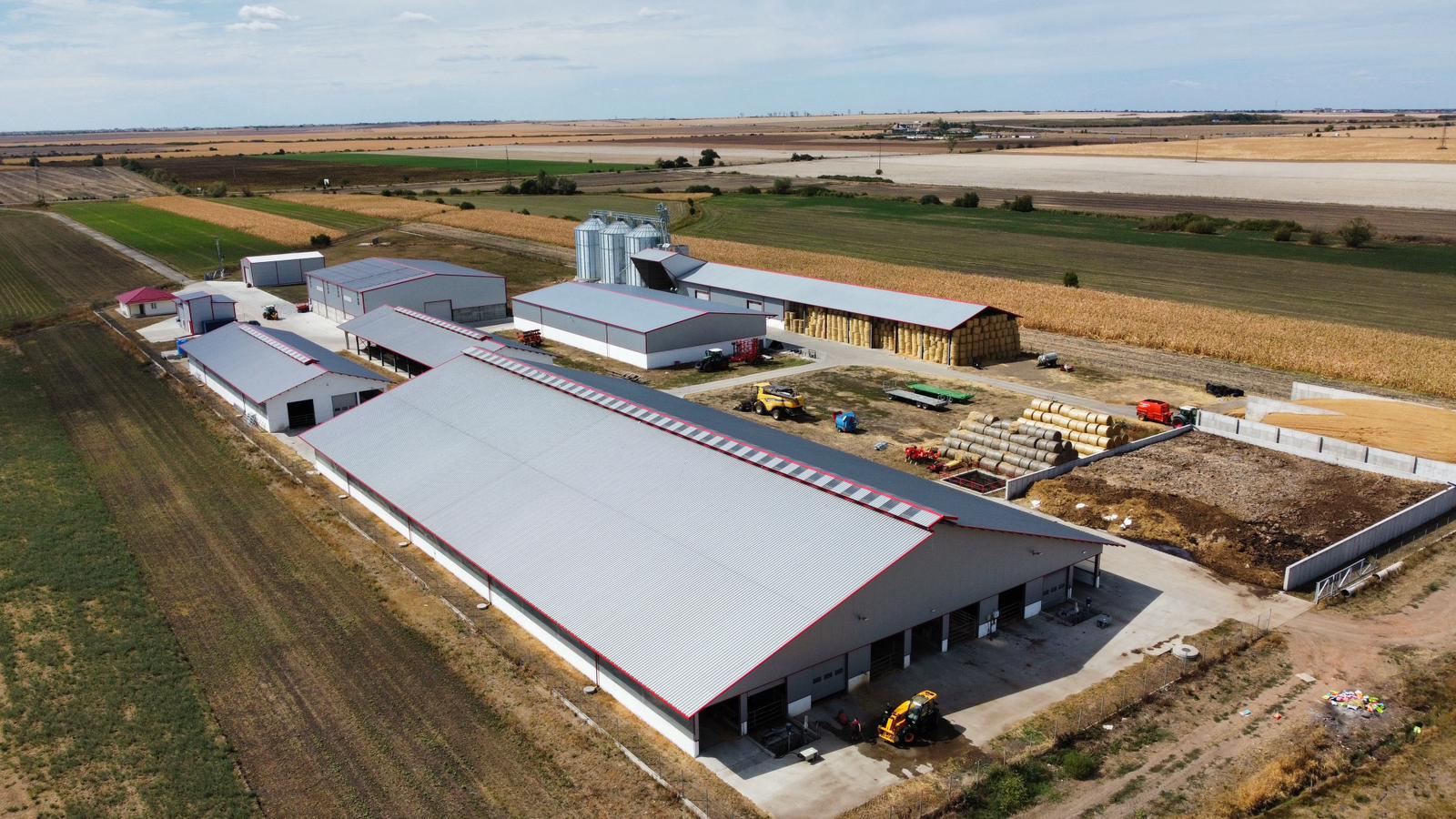

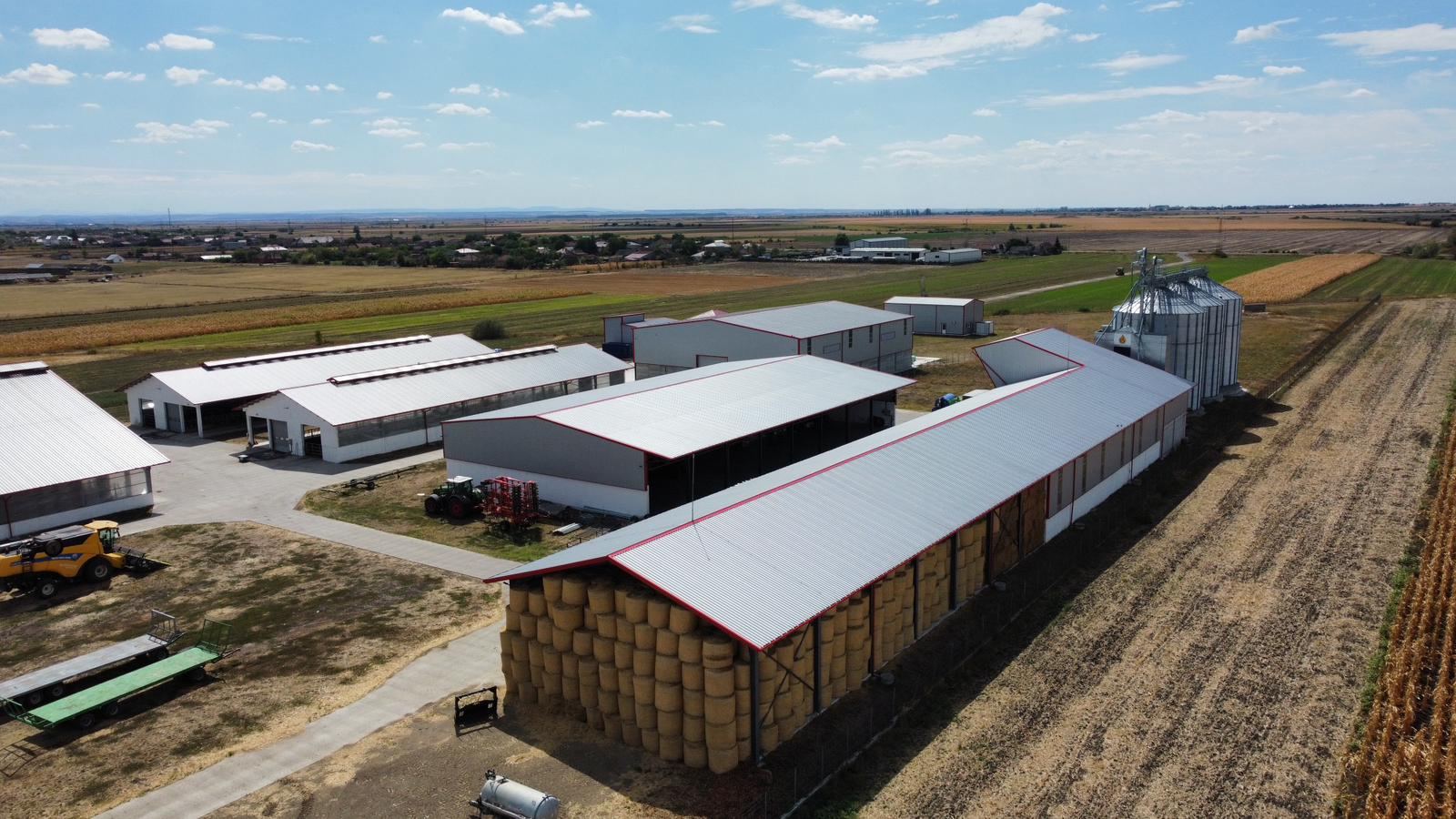

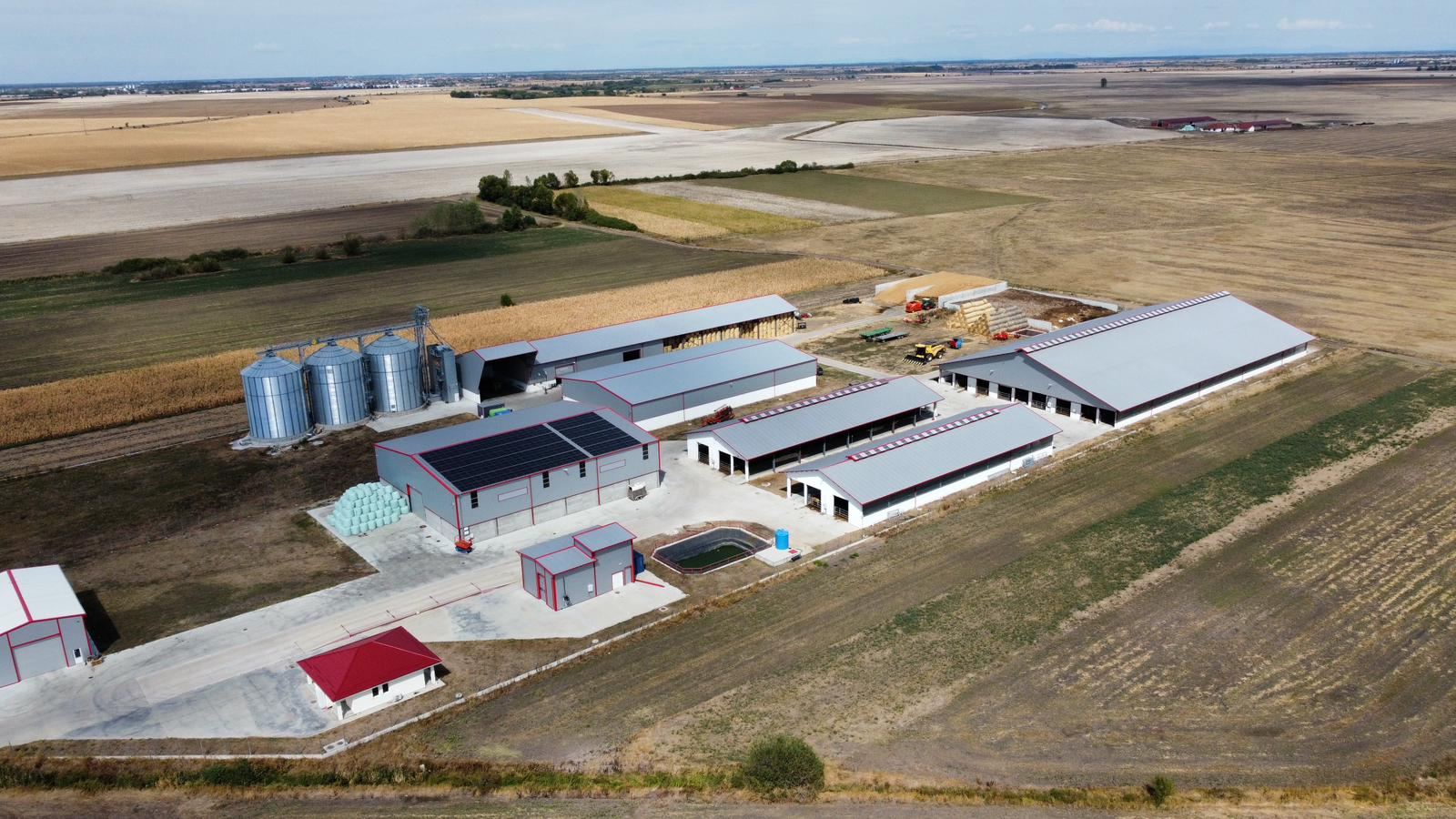

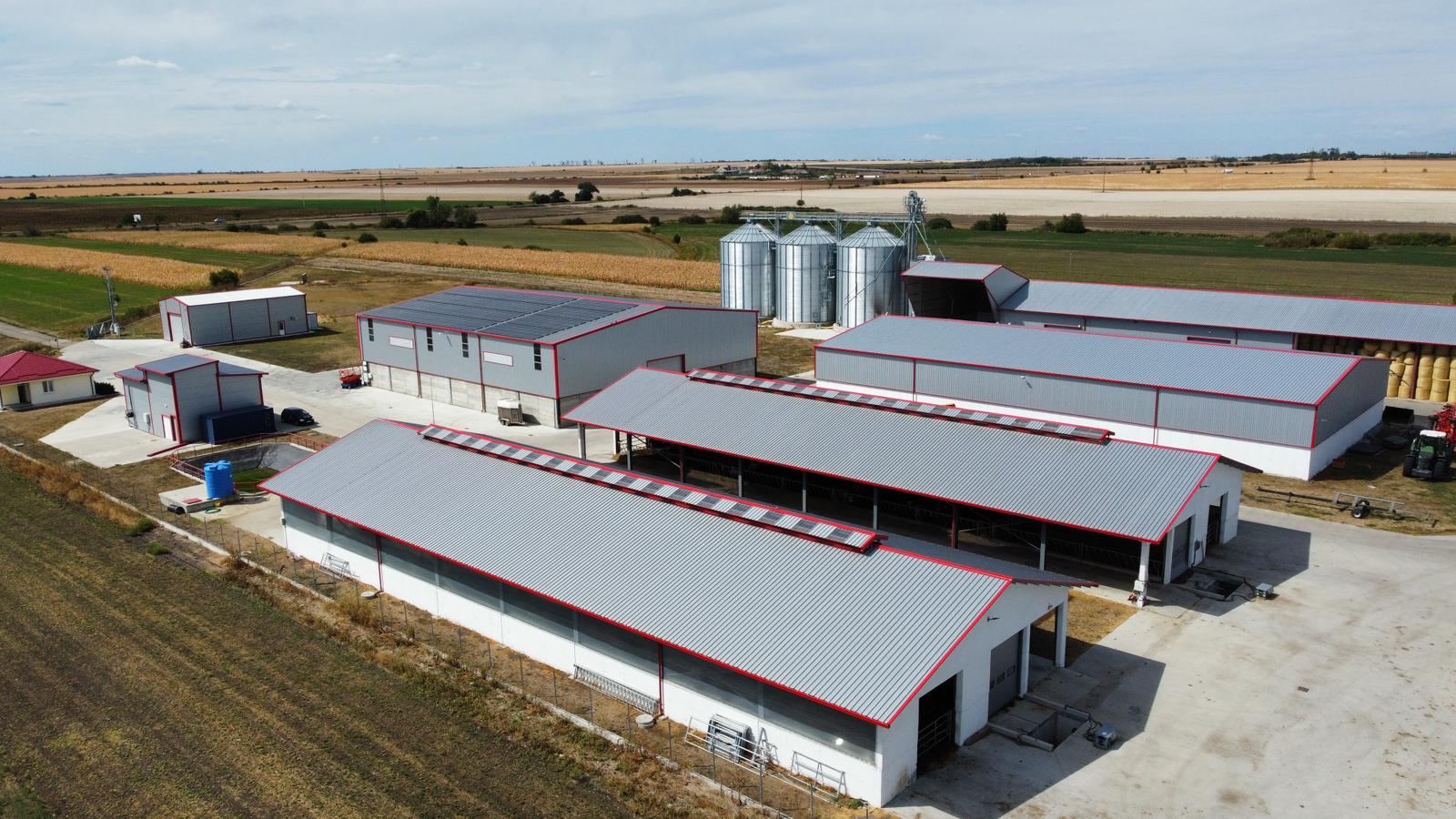

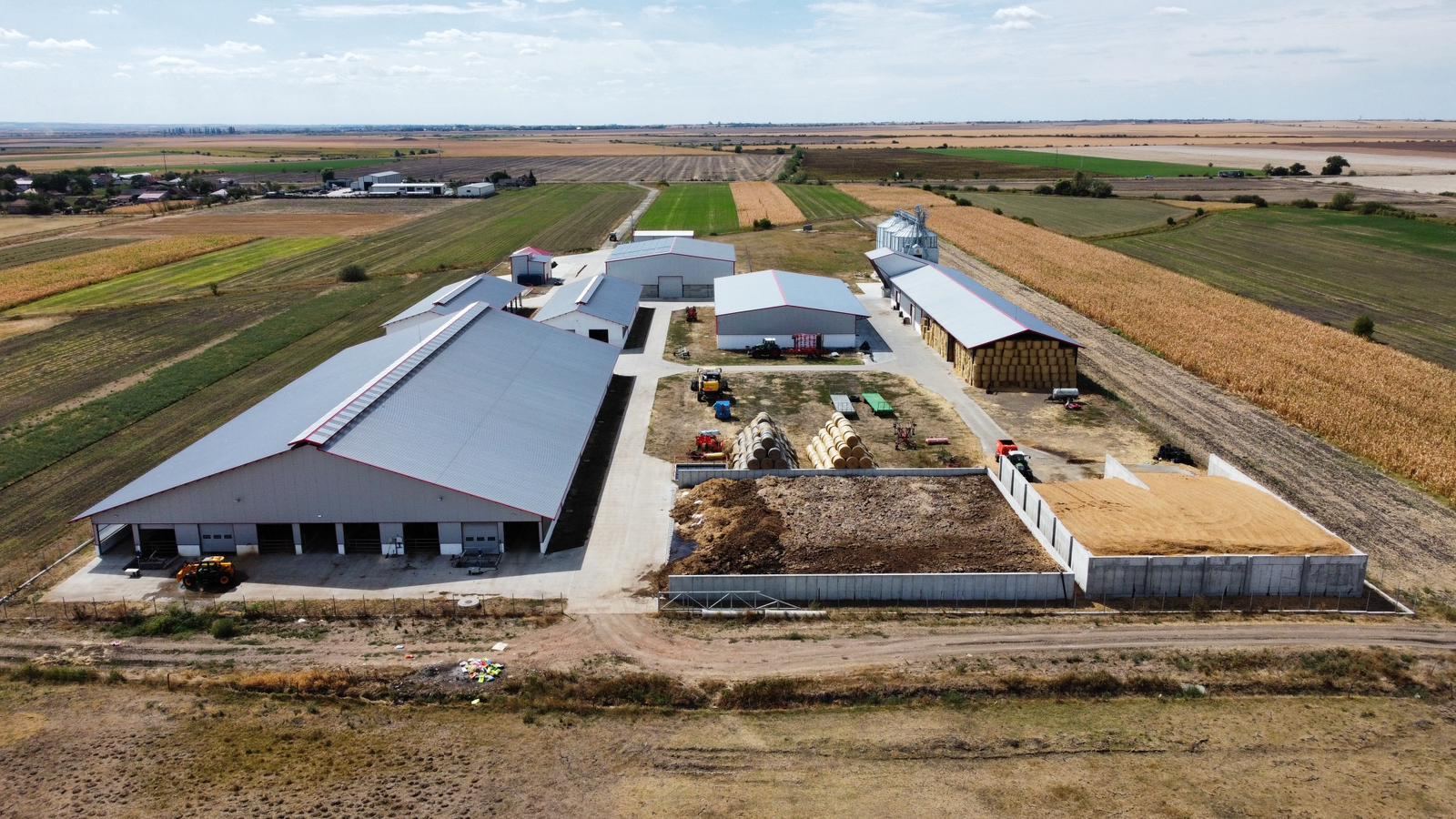

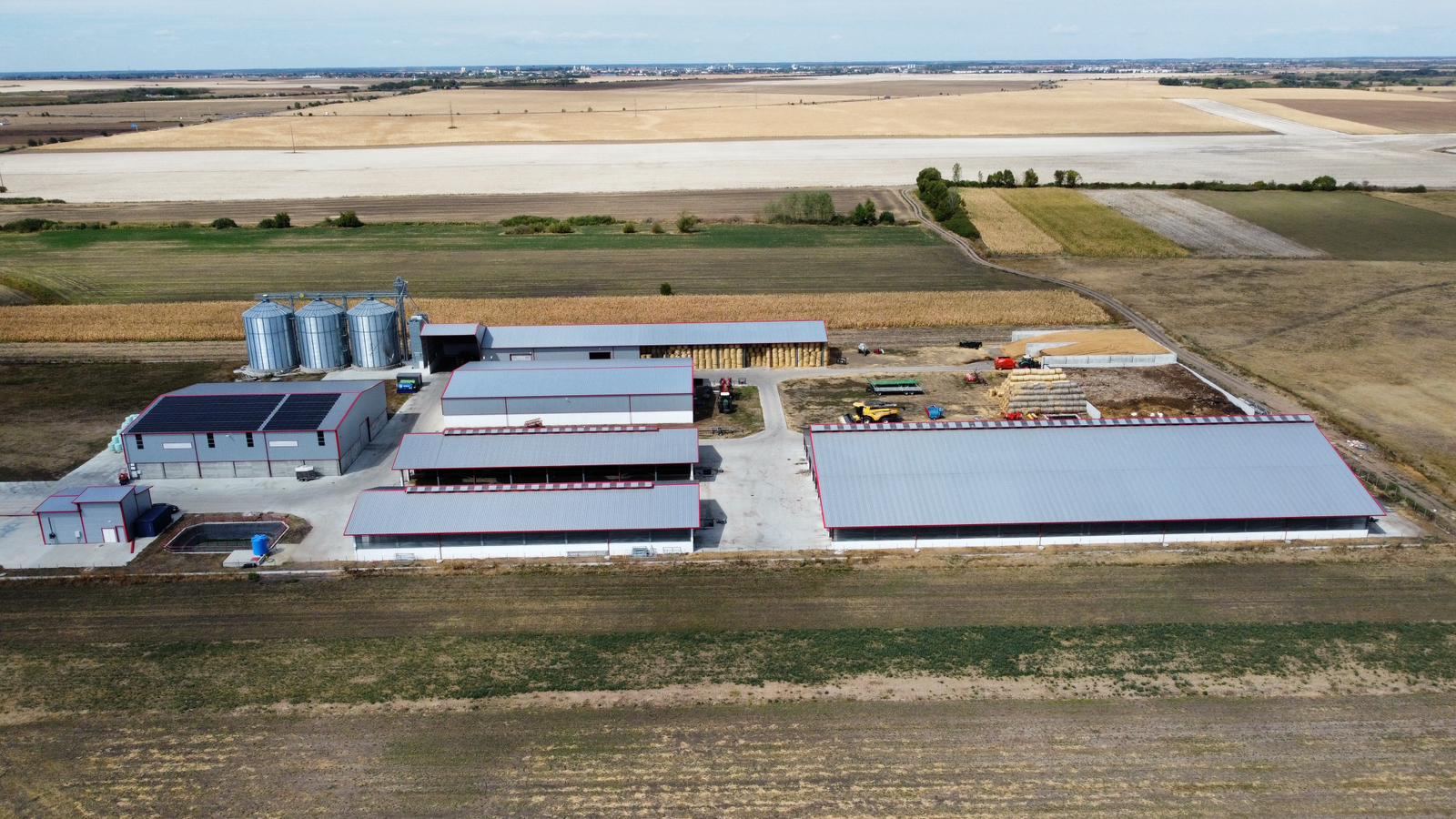

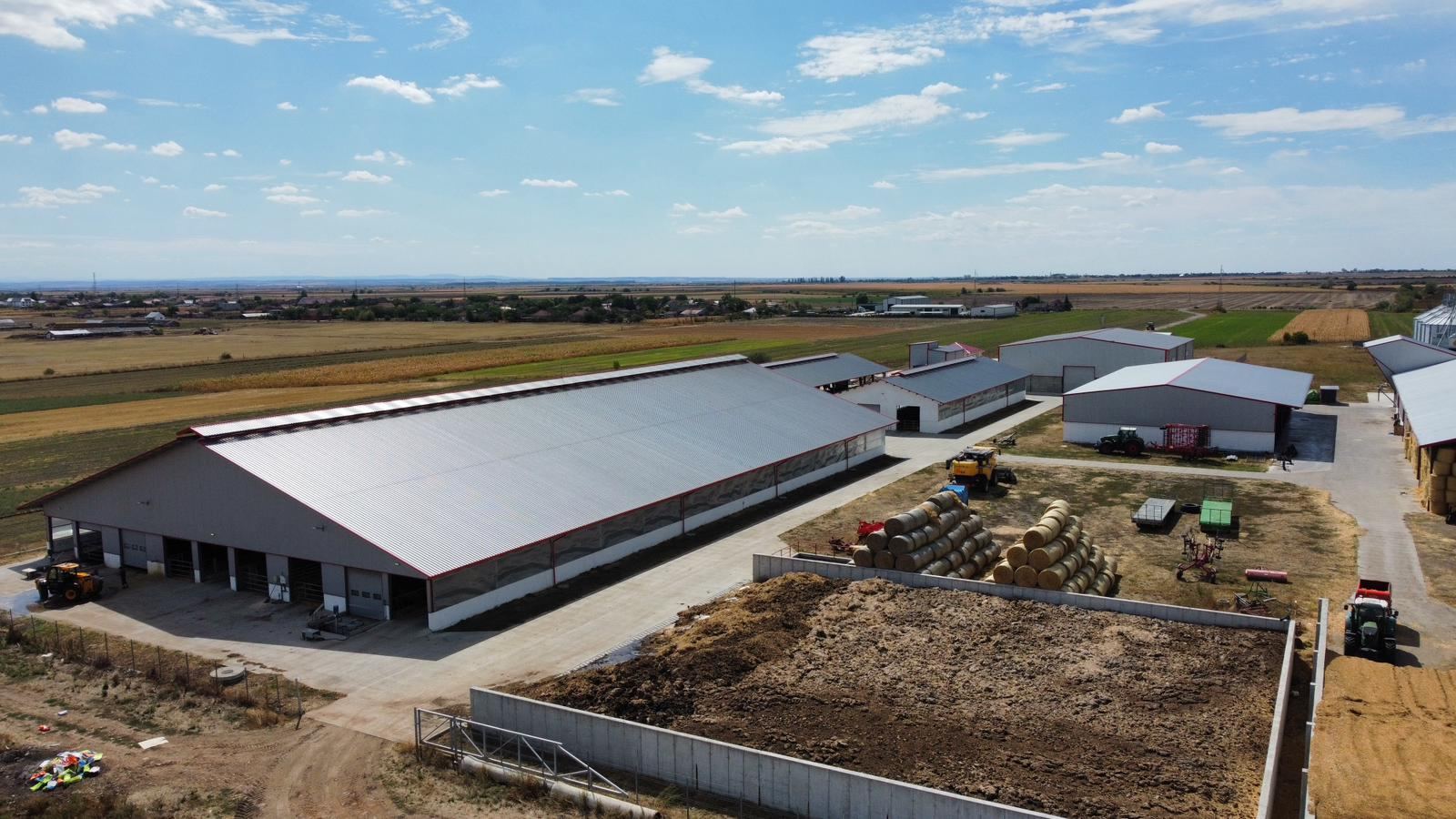

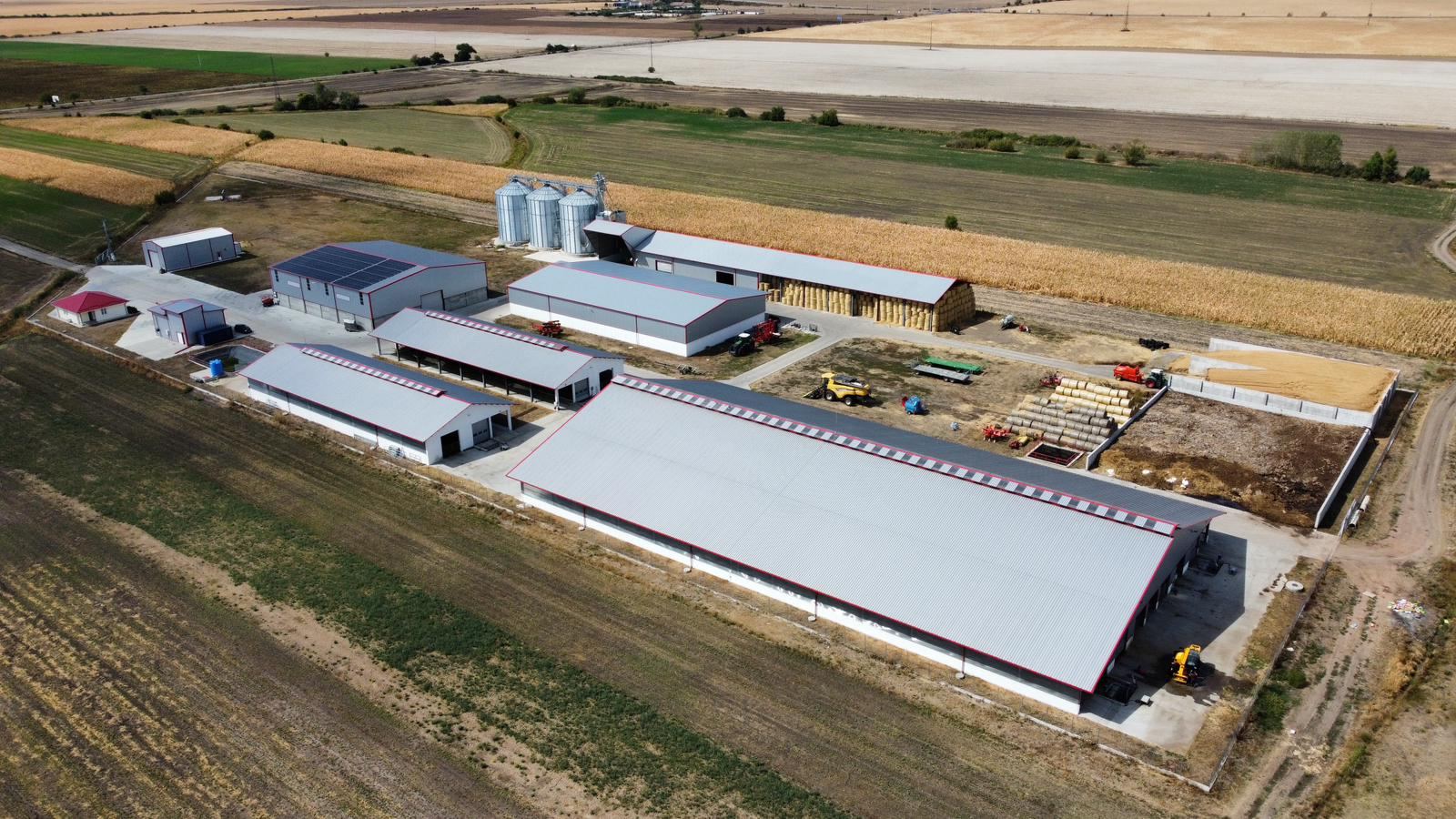

Adăpost îngrășare bovine (P): stâlpi metalici din europrofile IPE330 și ferme metalice cu zăbrele din corniere cu aripi egale, de 24,76 m și 29,55 m deschidere, acoperiș din structură metalică.

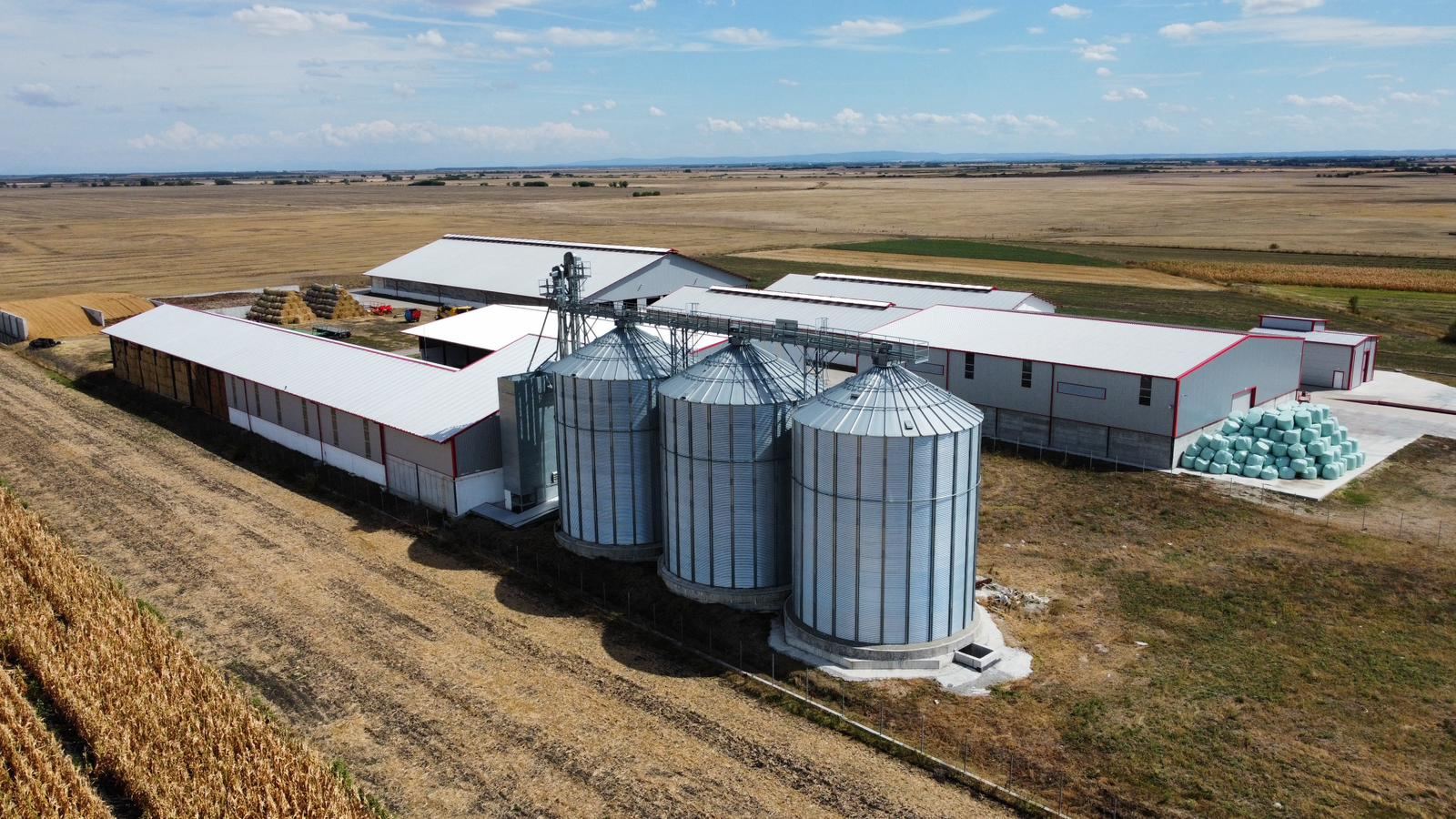

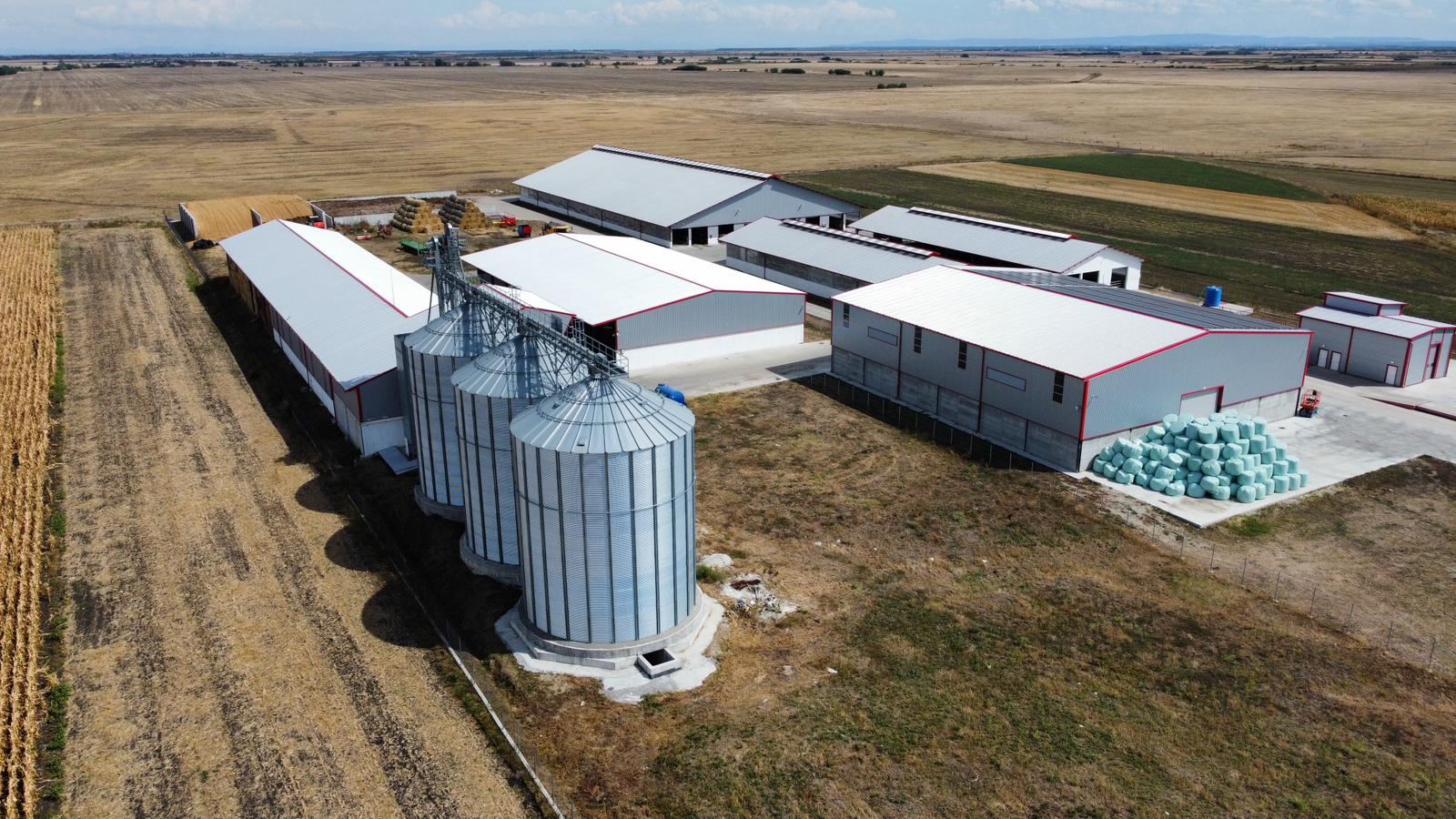

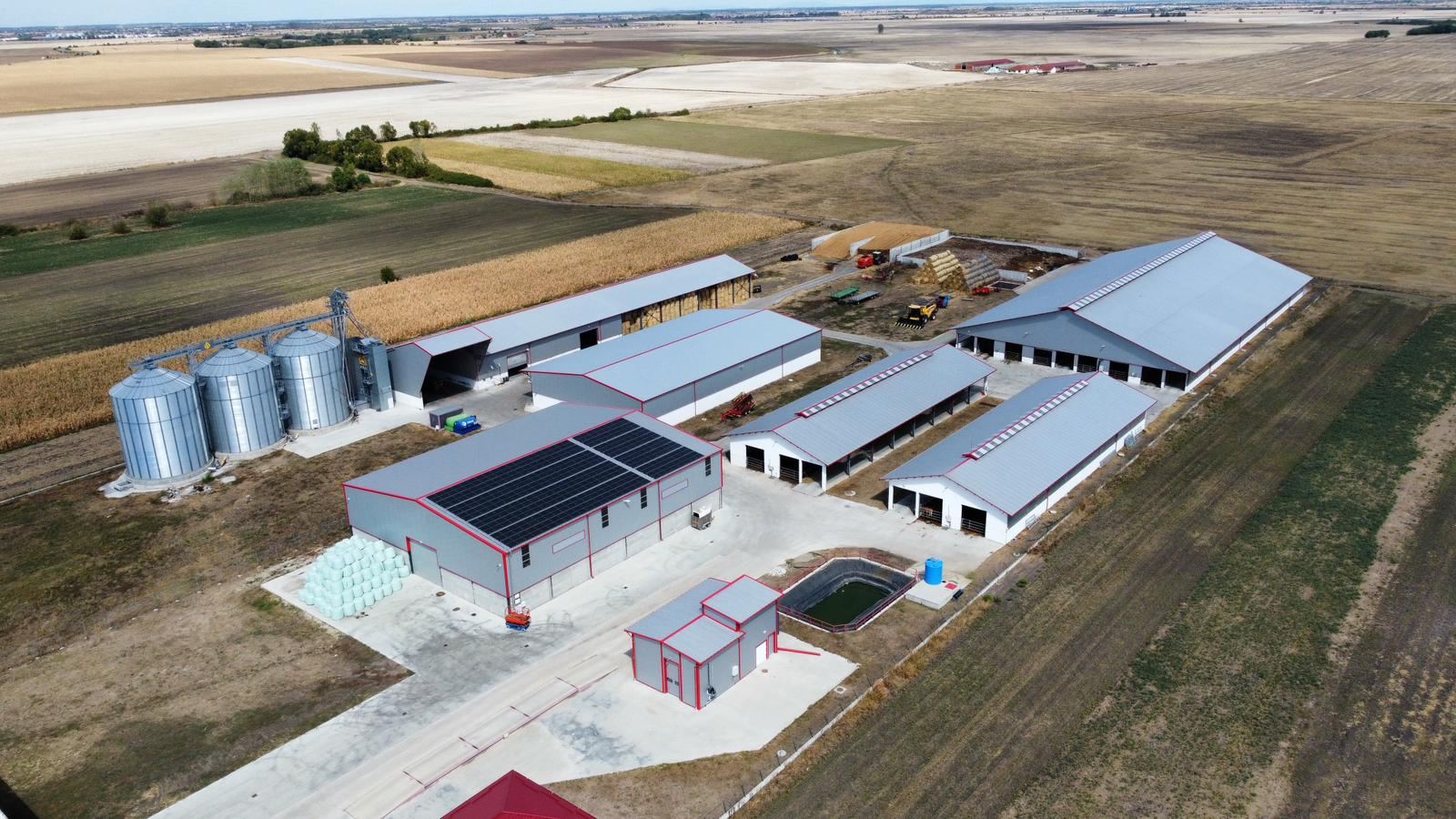

Siloz și platforme: radier din beton armat cu canal de vizitare și canale de aerisire sub silozul metalic prefabricat; platformă din beton armat pe sol.
Fundații: fundații izolate cu bloc de fundare din beton și cuzinet armat sub stâlpi, cu grindă de fundare perimetrală și pereți din beton armat.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
CONTEMPORAN PROIECT SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
300 kPa
Adâncime fundare:
-1.35…-1.60 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații, centură soclu, cuzineți |
C16/20 |
OB37 / BST500C |
XC2/XC4; S3; Cl0.20; A/C max. 0.60 |
Placă pe sol, radier siloz |
C30/37 |
BST500C |
CEM II/A-S 32.5R, 0-16 mm; aditivat |
Structură metalică |
– |
IPE330; corniere |
Ferme sudate; protecție anticorozivă |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Suduri continue pe contur, executate de sudori autorizați; protecție anticorozivă a elementelor metalice
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

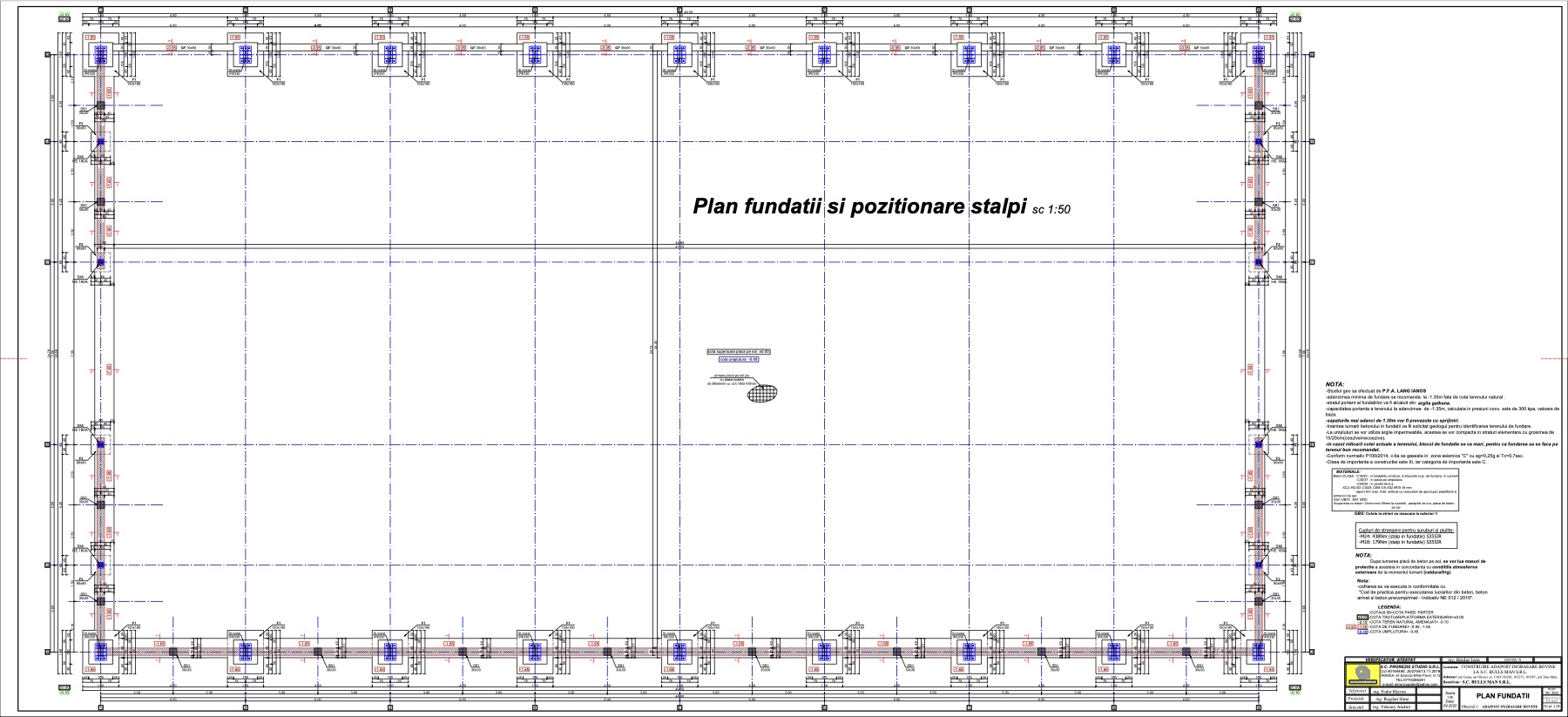

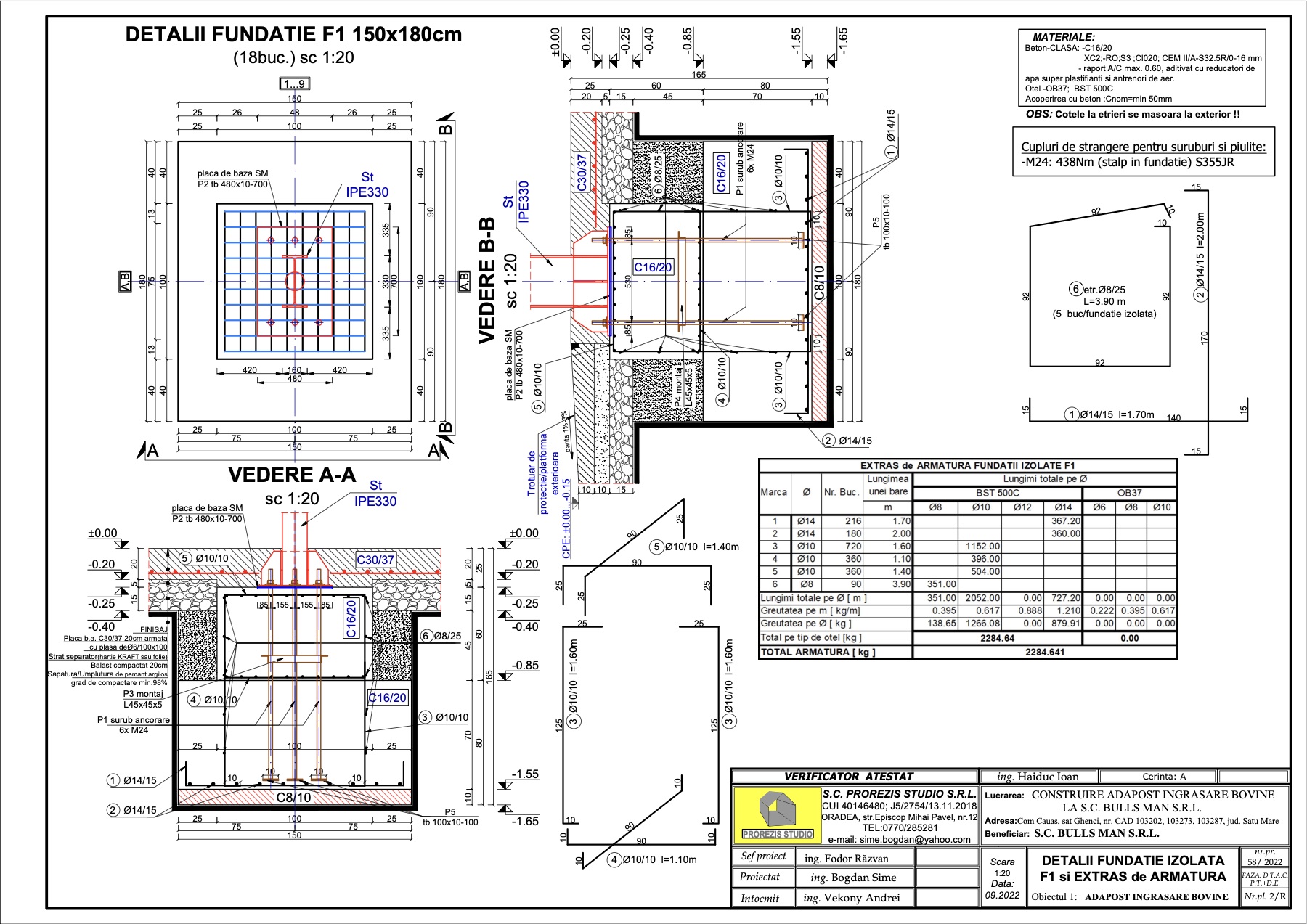

Adăpost bovine: Plan fundații; detalii fundație izolată F1 și carcase de buloane; fundații F2; fundații continue și pereți de beton cu extrase; fasonare și elevații ferme metalice FM de 24,76 m și 29,55 m.

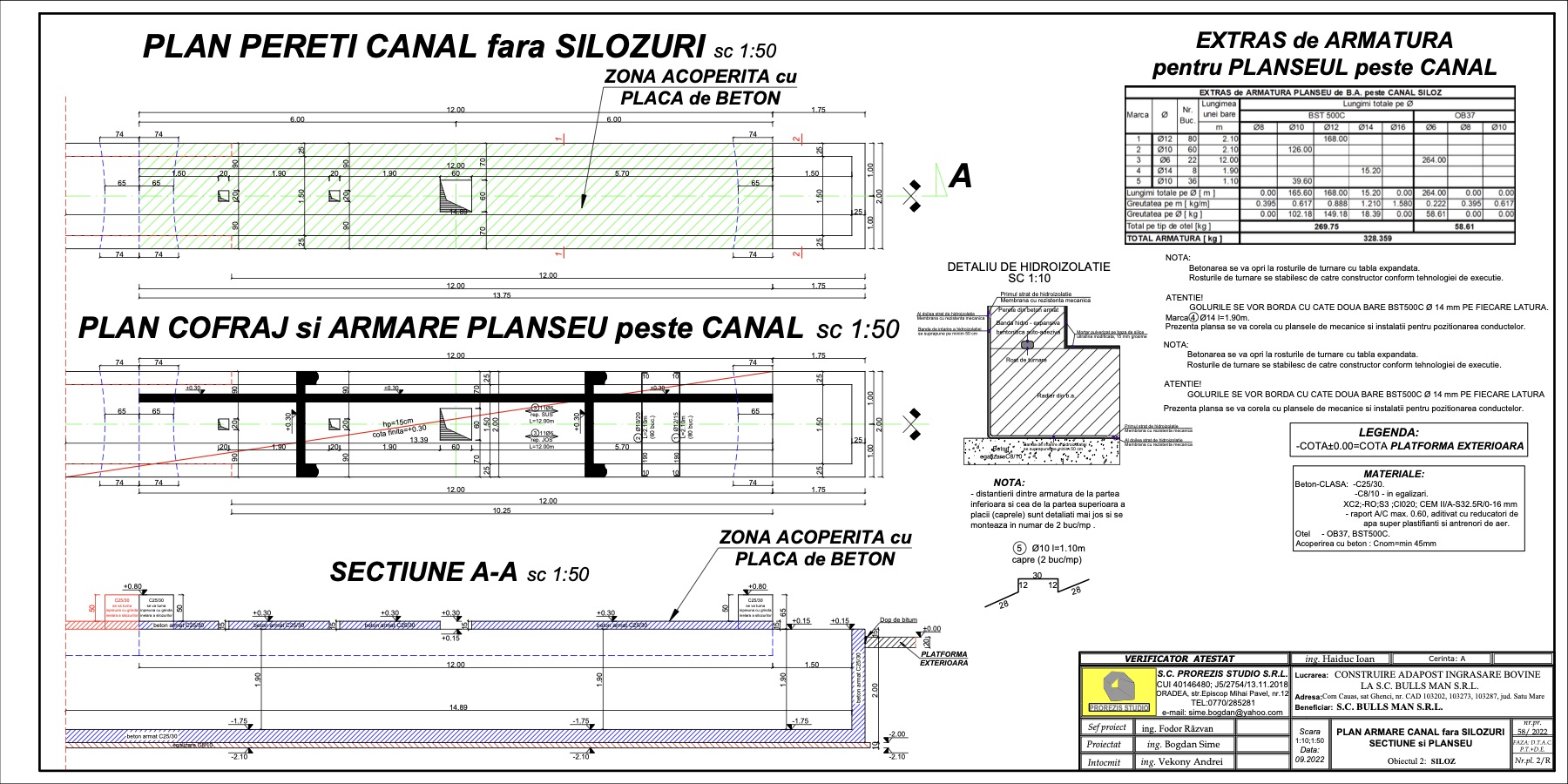

Anexe: Radier siloz cu canale; platformă din beton armat.
