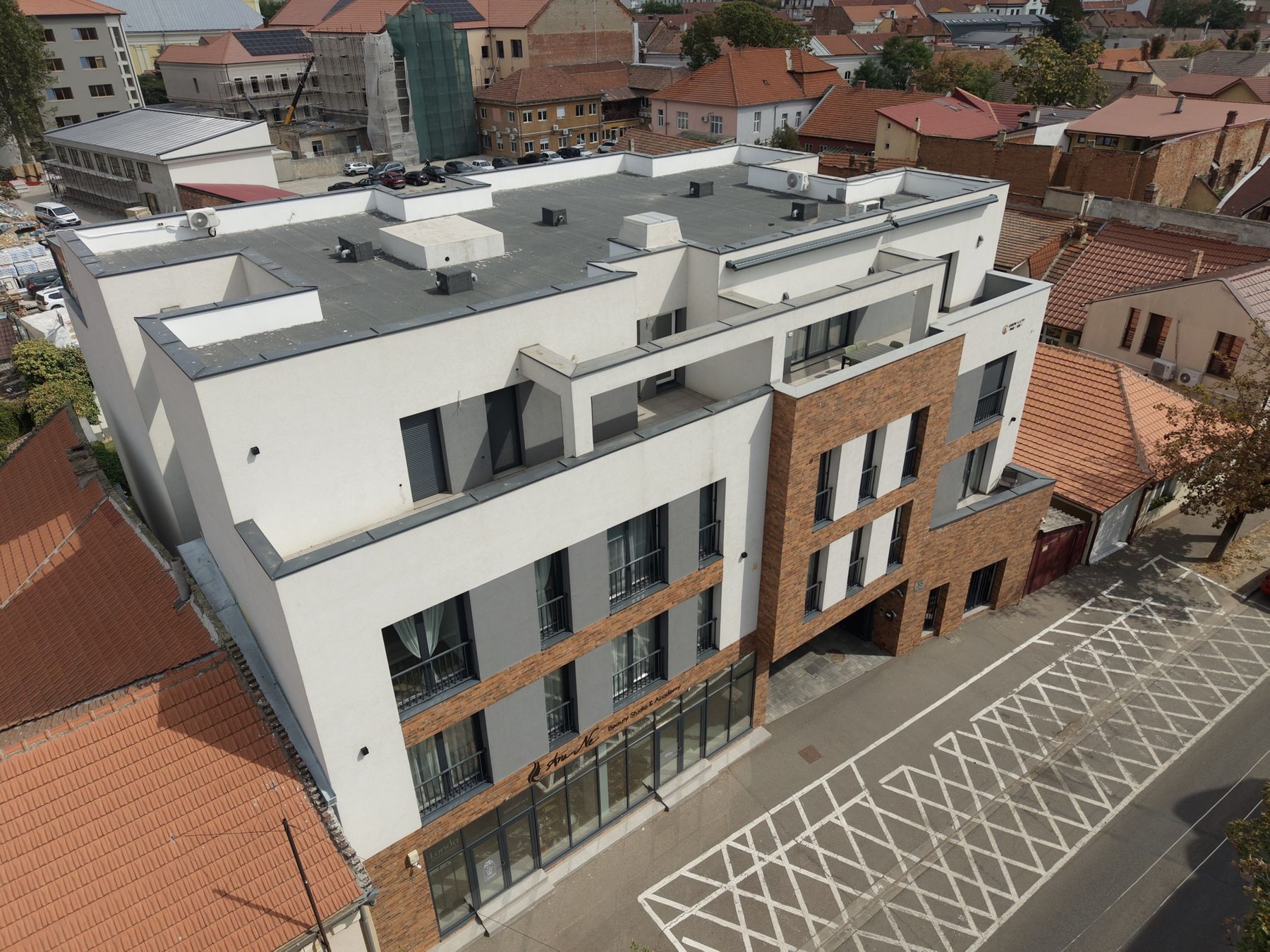

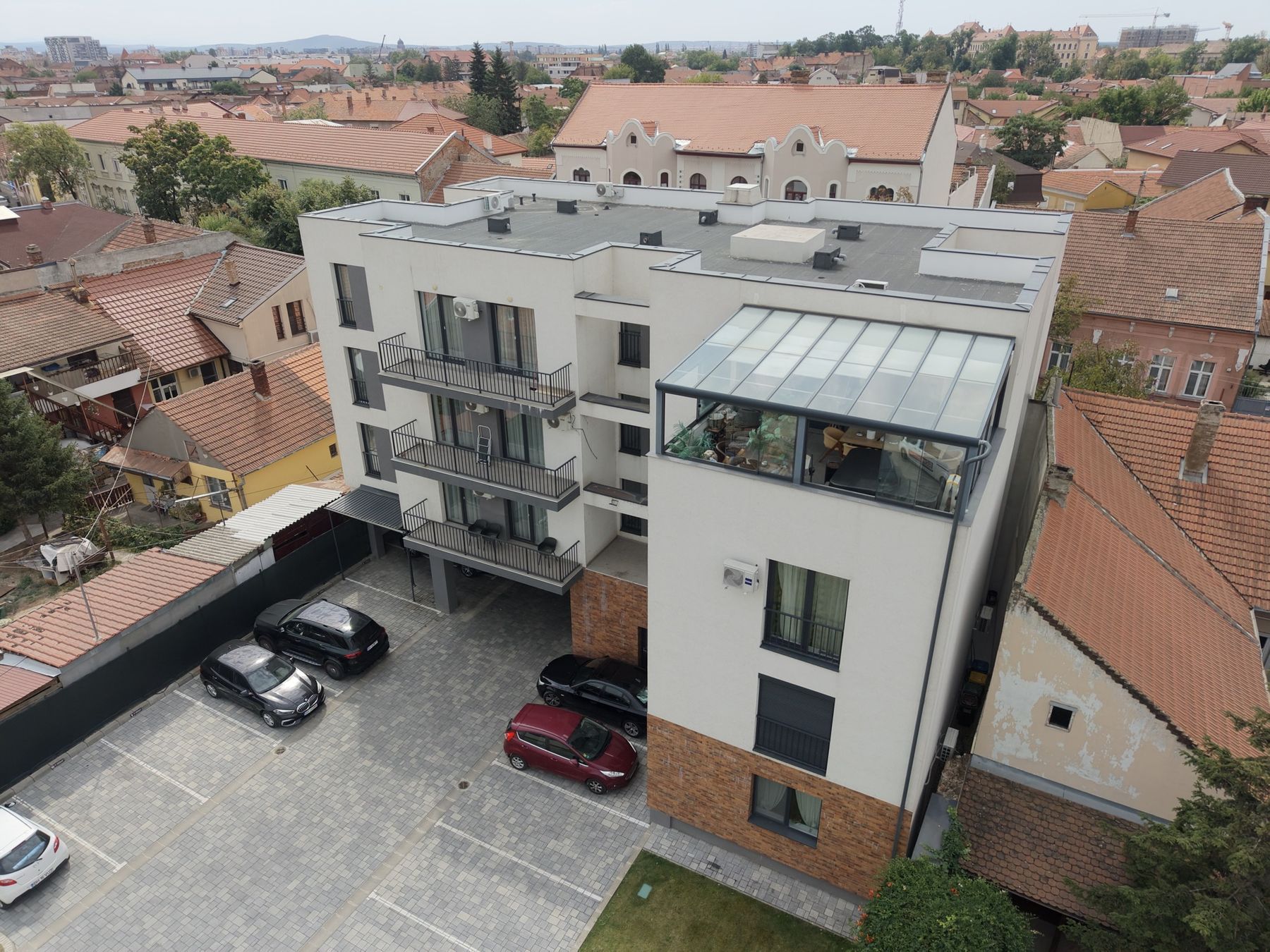

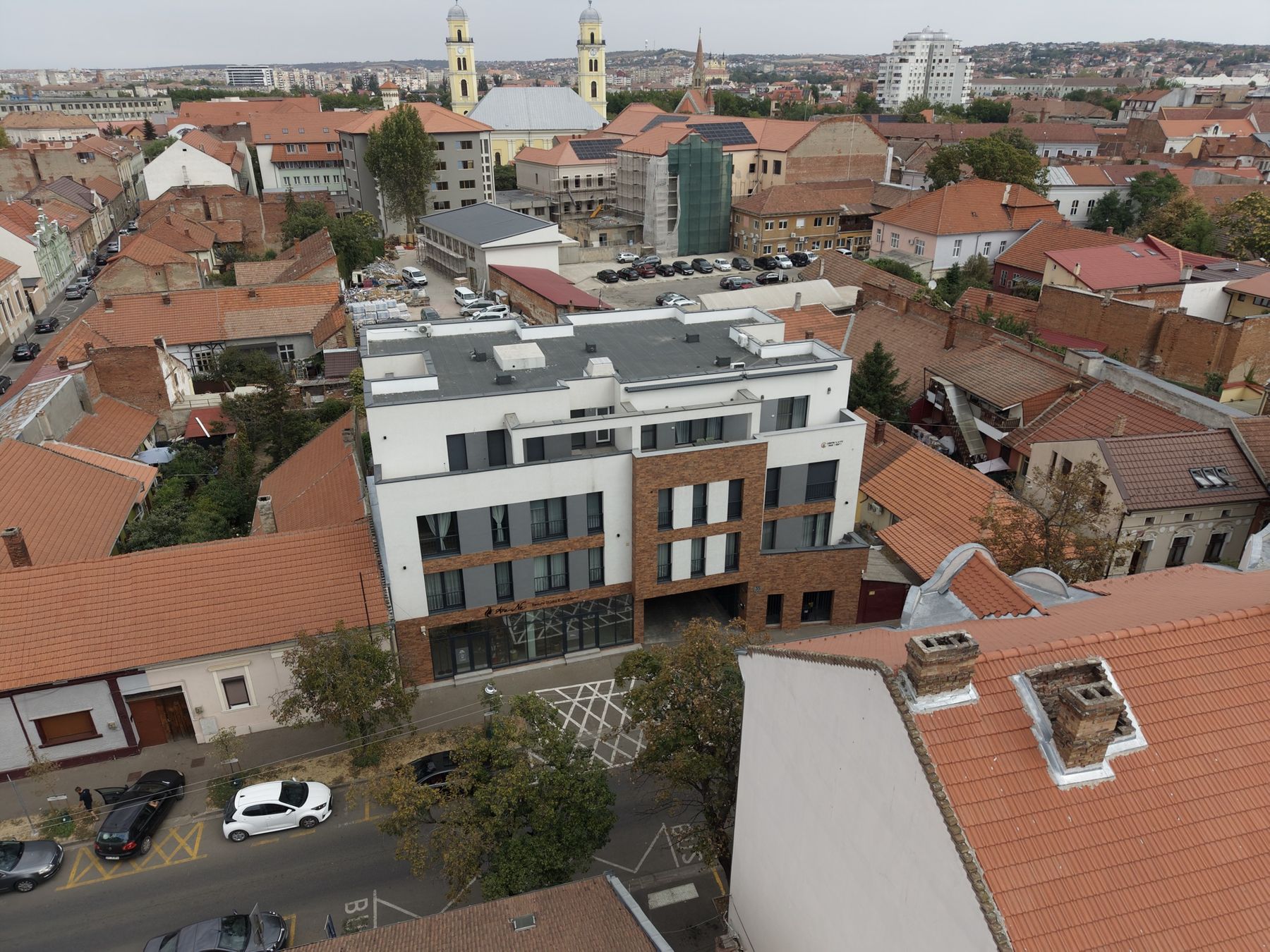

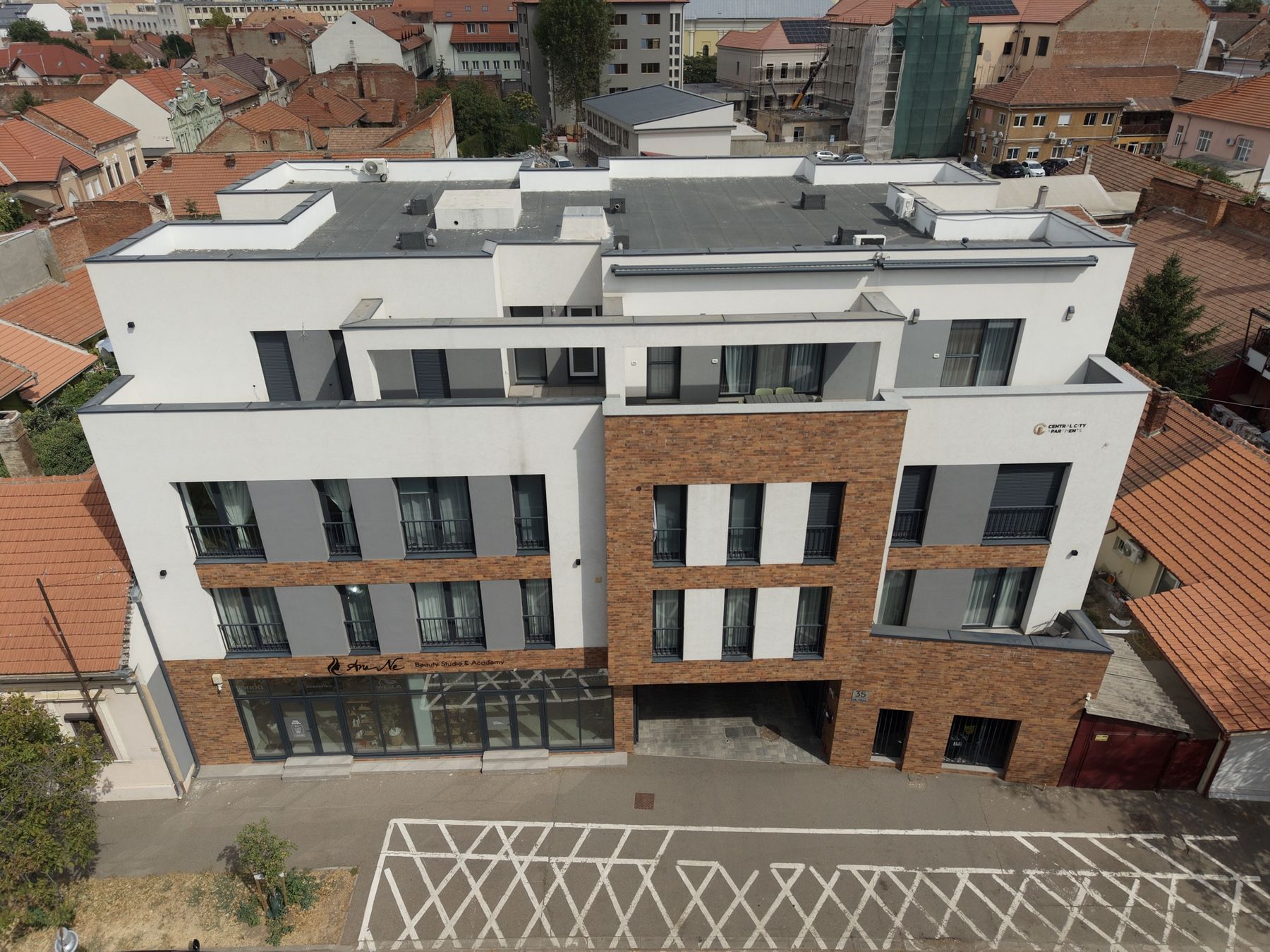

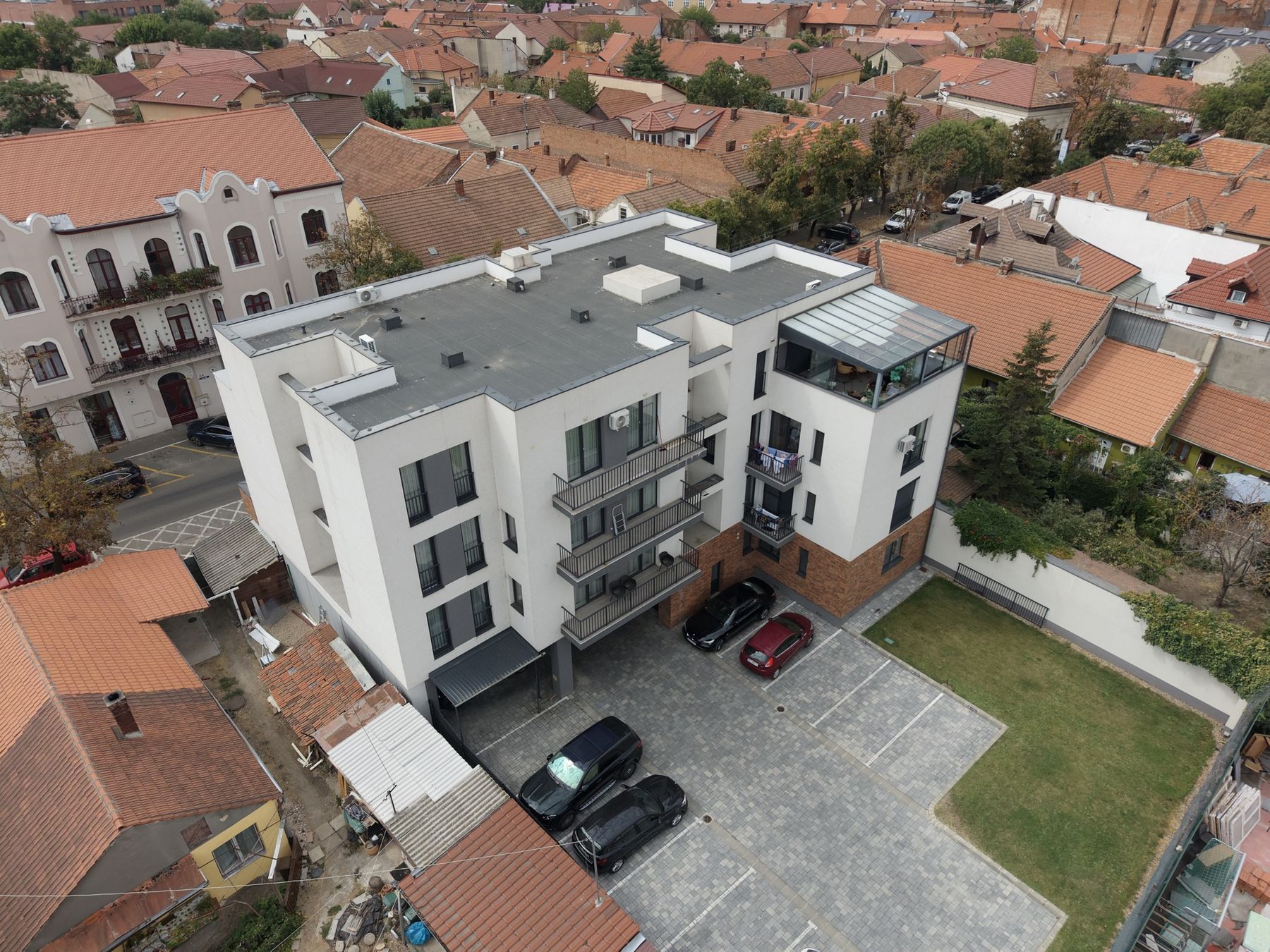

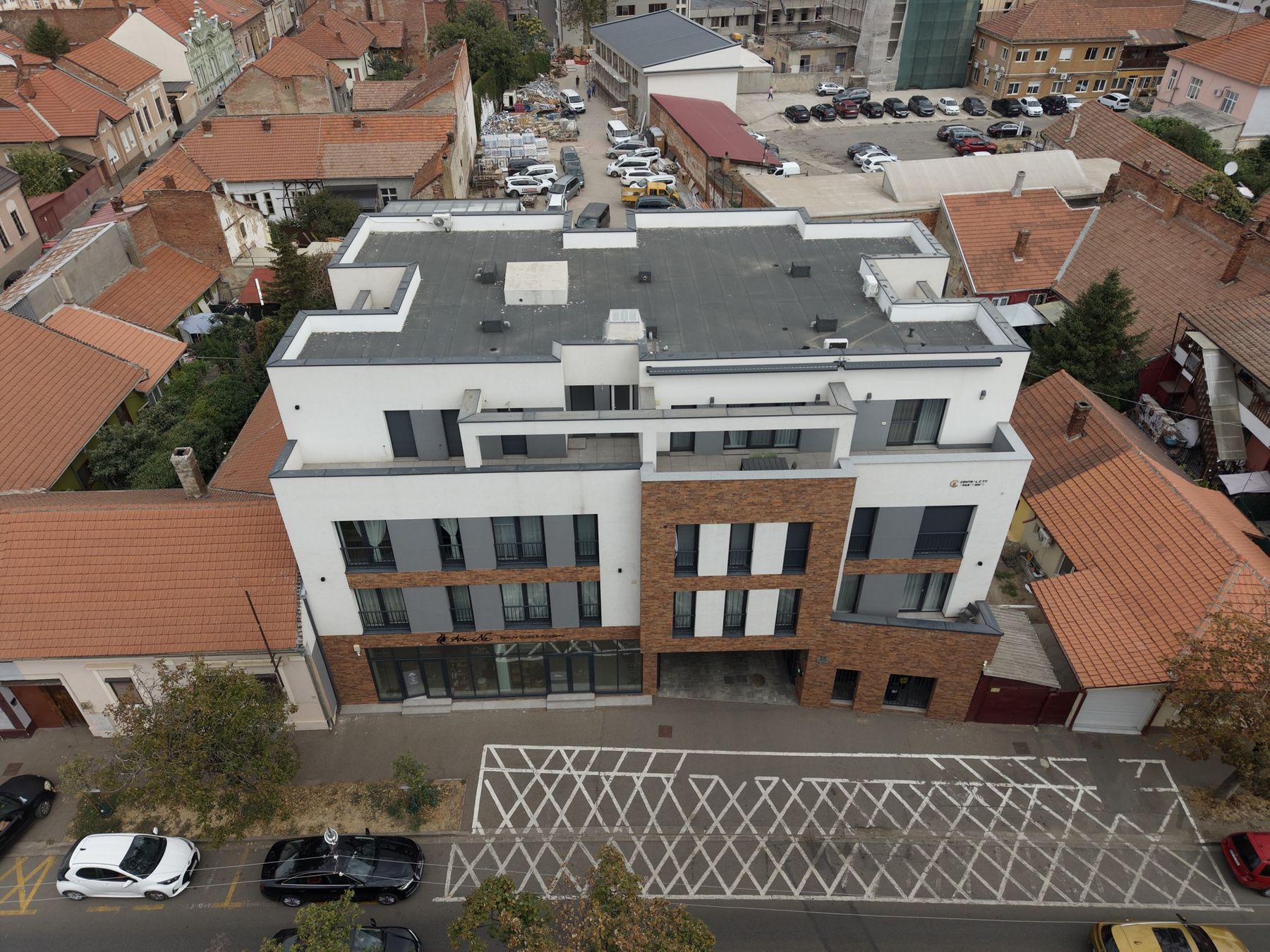

Proiect pentru construirea unui imobil de locuințe colective P+2E+Er, cu spații complementare la parter și împrejmuire, pe strada Iuliu Maniu din centrul Oradiei. Structură din cadre de beton armat, cu planșee monolite și fundații izolate legate prin grinzi de fundare. Beneficiar: S.C. CENTRAL CITY APARTMENTS S.R.L.
Oradea, Bihor
Construcție rezidențială
2021
Mun. Oradea, str. Iuliu Maniu, nr. 35, nr. cad. 7444, jud. Bihor

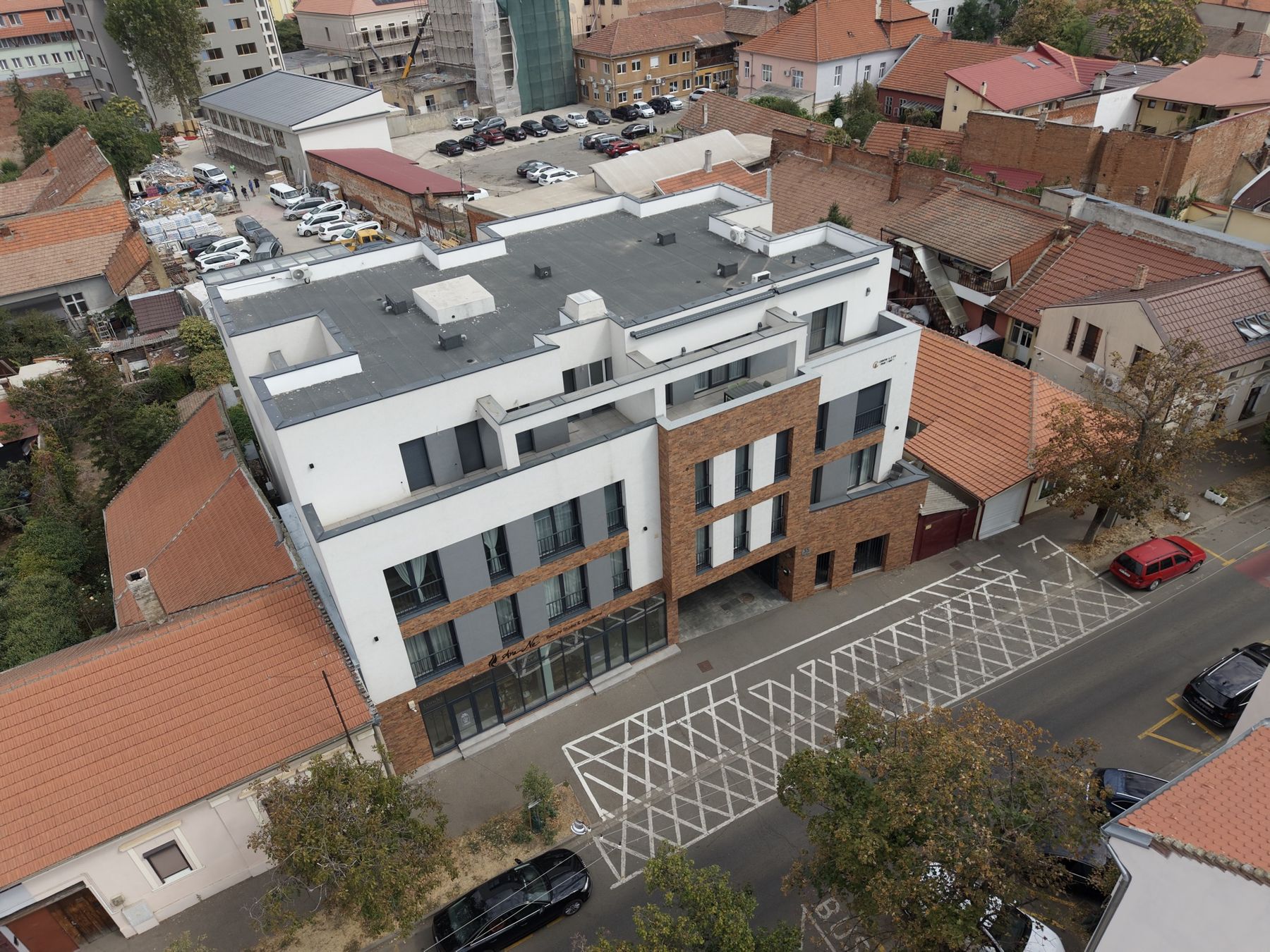

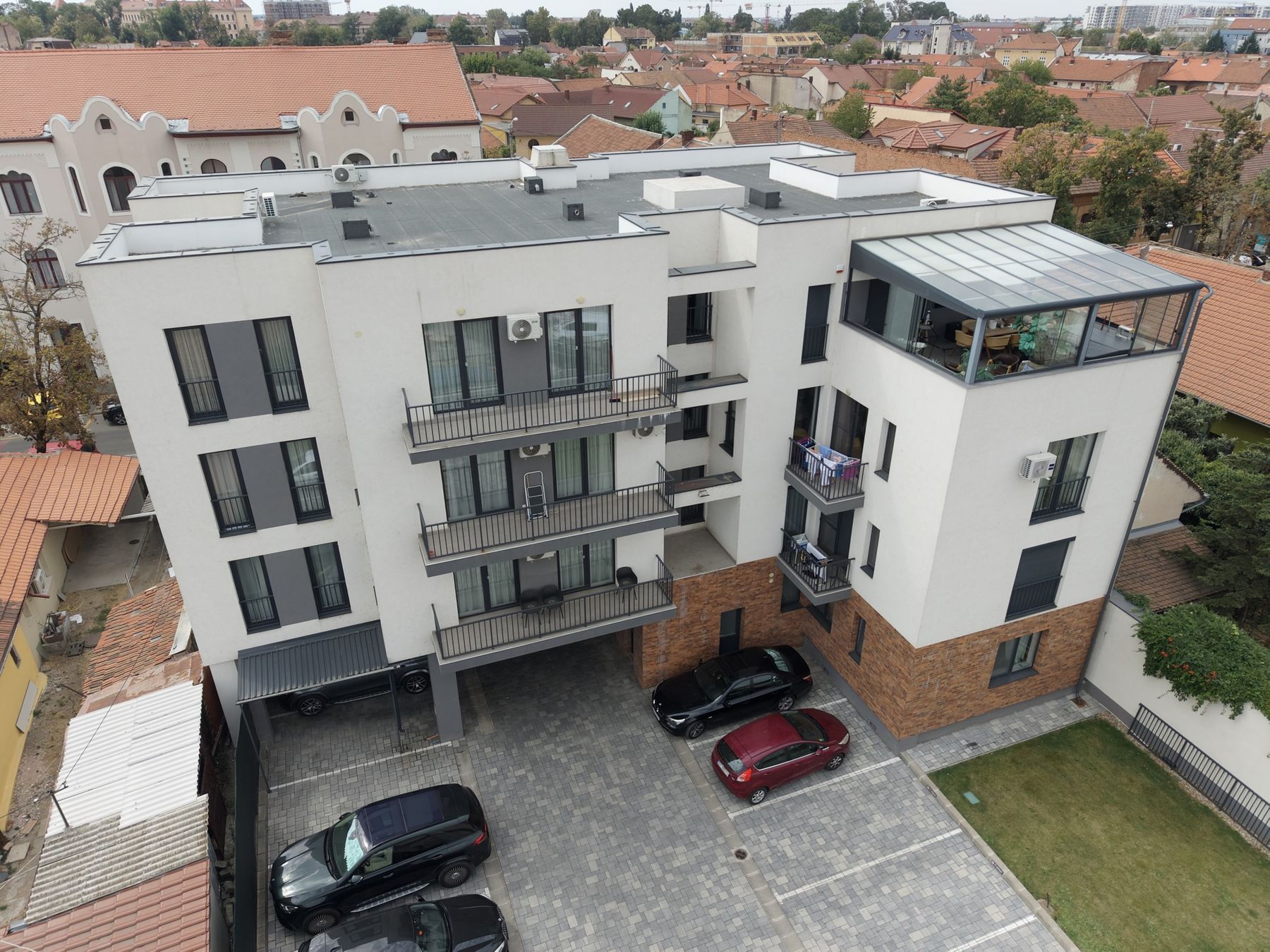

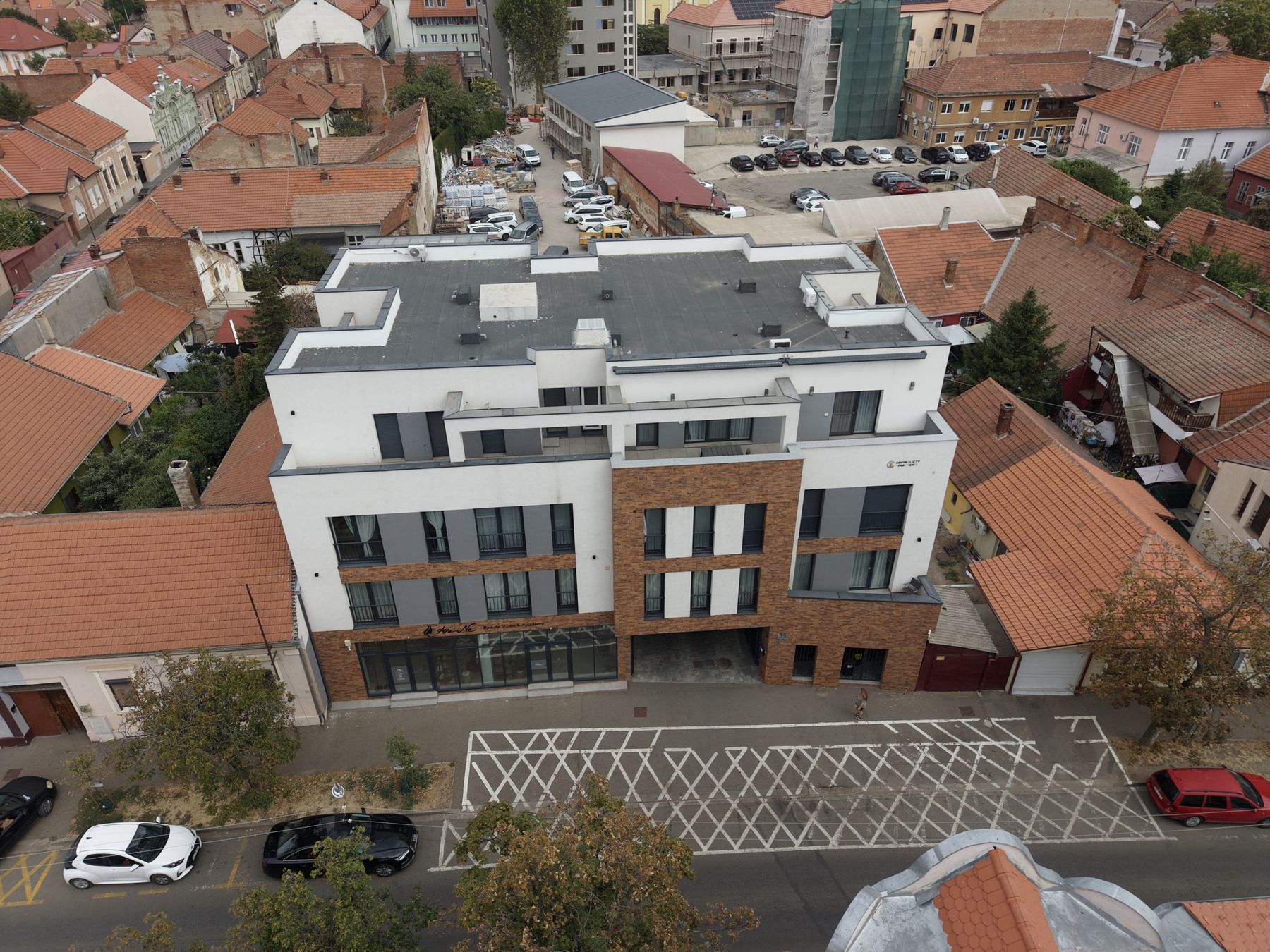

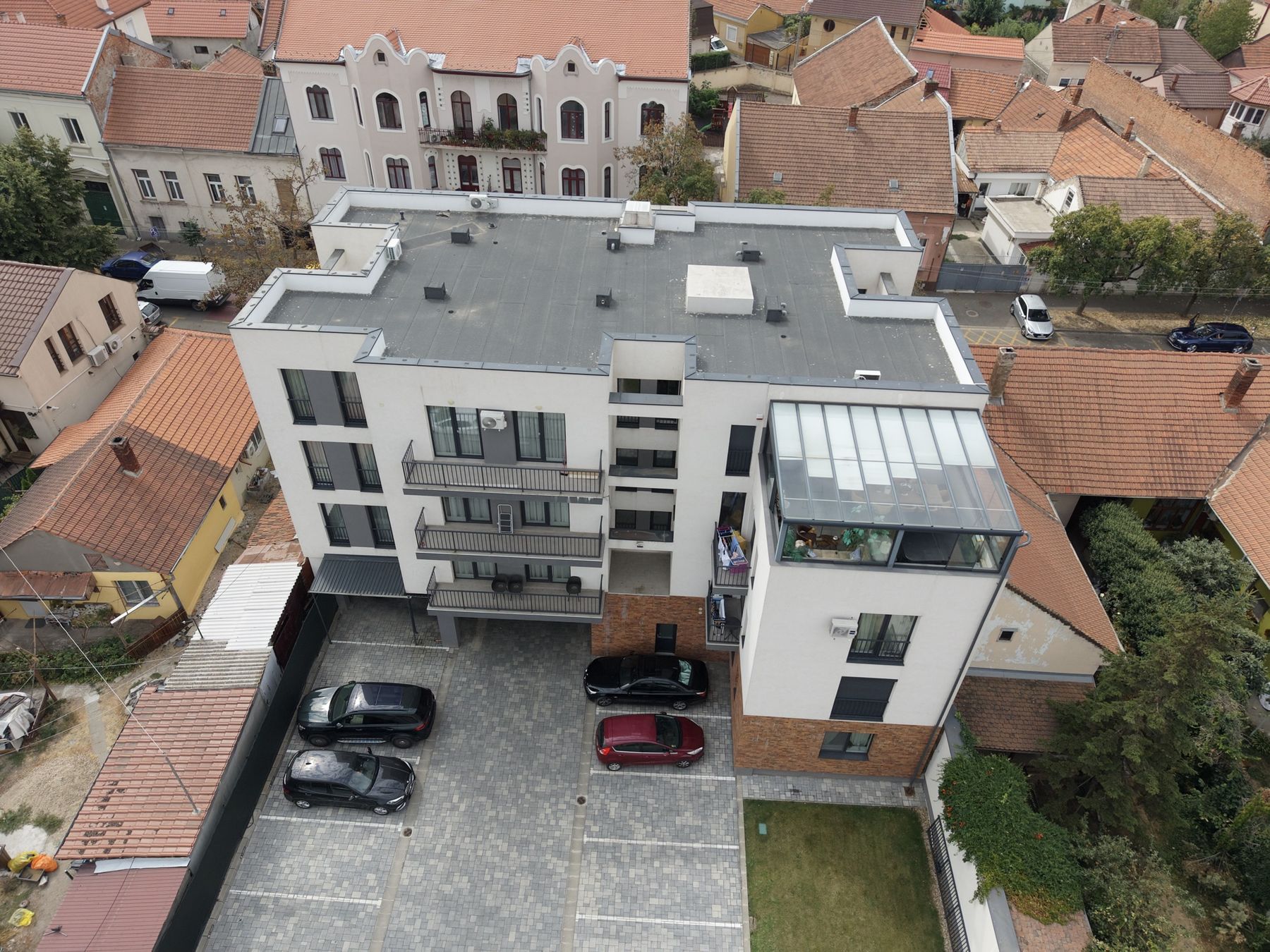

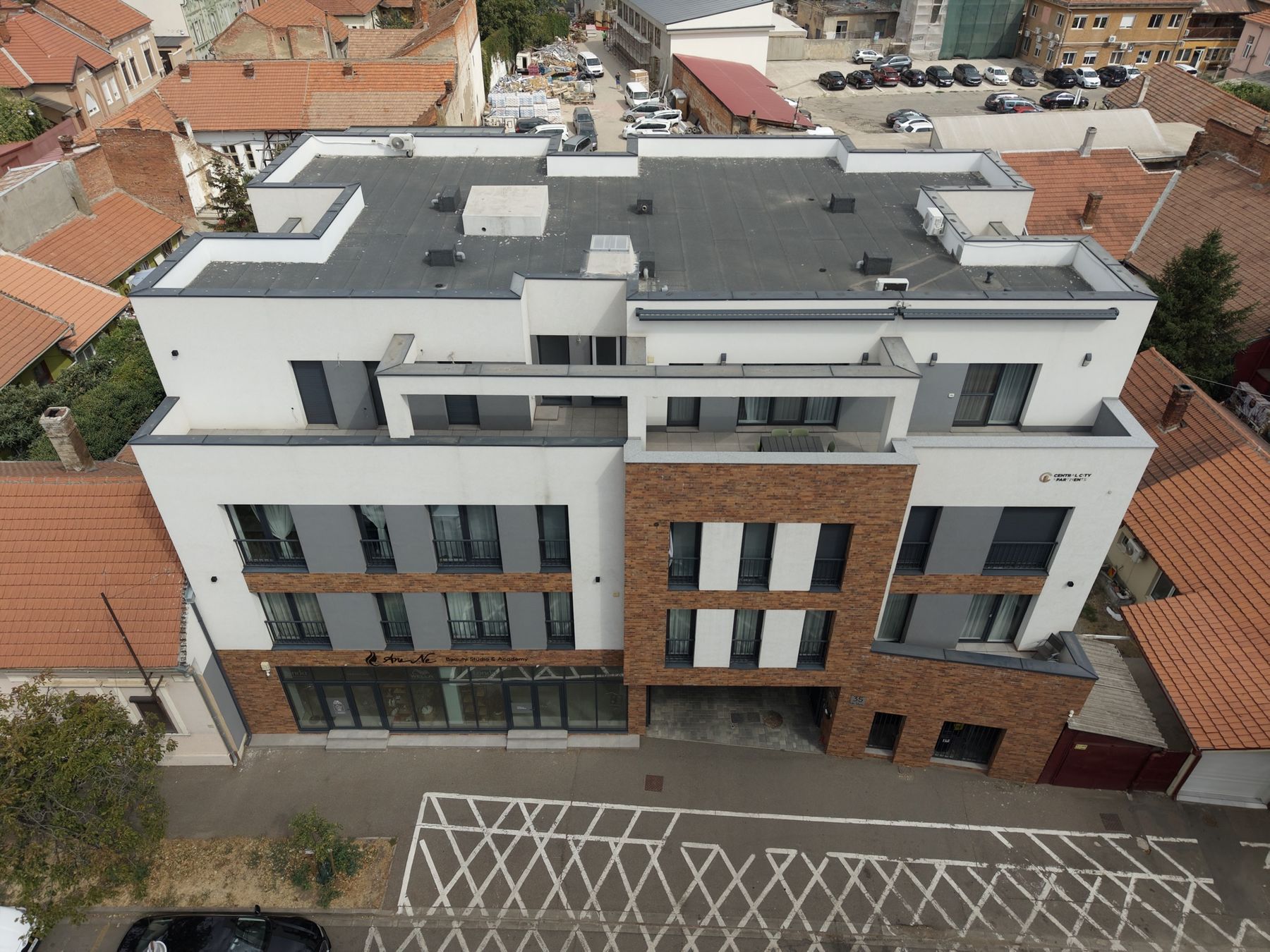

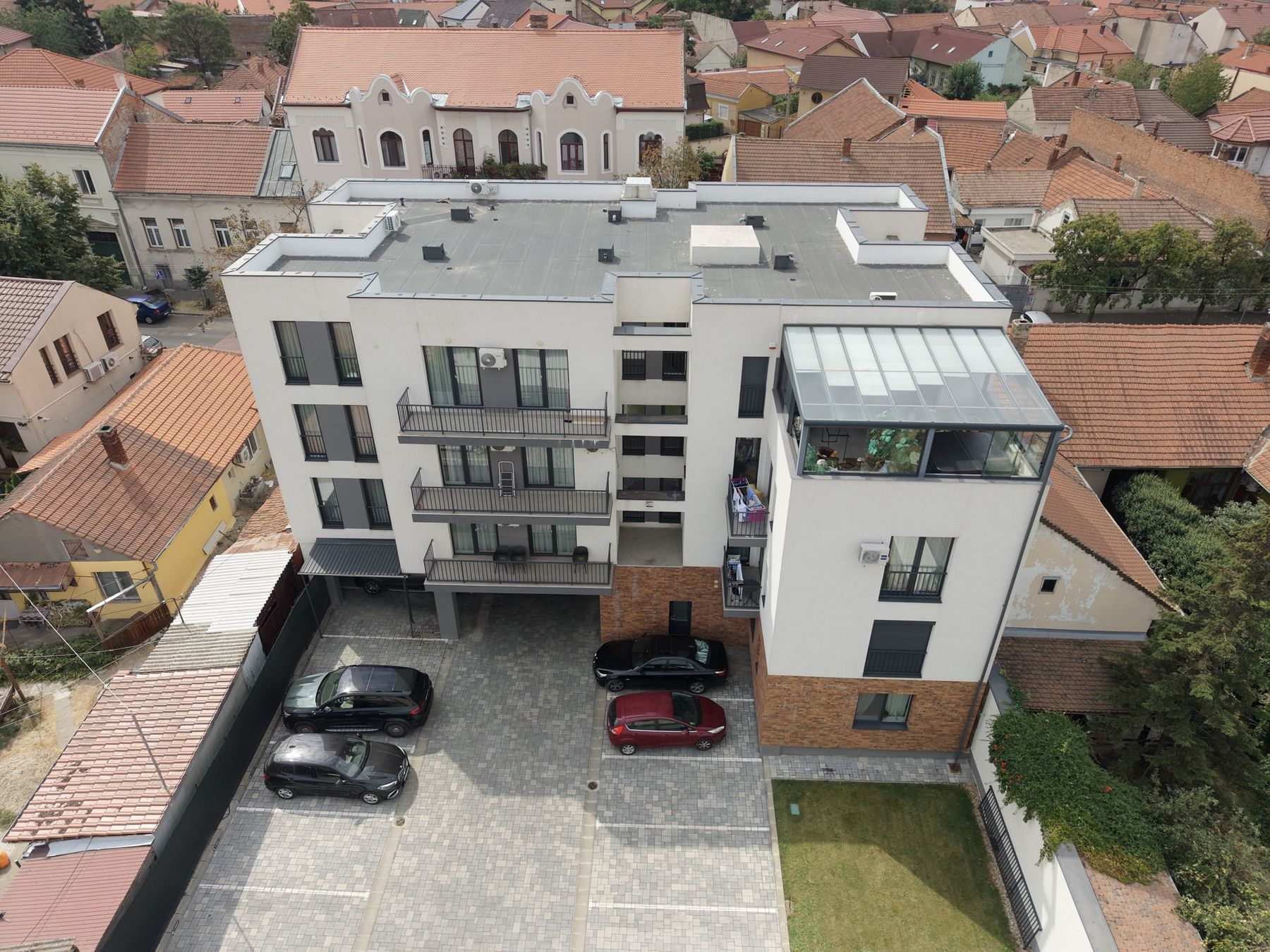

Regim de înălțime P+2E+Er: parter cu spații complementare, două etaje de locuințe și etaj retras, plus împrejmuirea terenului.
Structură: cadre din beton armat (stâlpi și grinzi transversale și longitudinale), planșee monolite din beton armat peste parter, etaj 1, etaj 2 și etaj retras, scări din beton armat, casă de lift cu placă peste camera liftului și centuri atic la învelitoare.
Fundații: fundații izolate (tip F1–F6) și grinzi de fundare, legate la partea superioară printr-o centură de beton, pe un teren de fundare din argilă prăfoasă nisipoasă vârtoasă.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
GISPRO SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
295 kPa
Adâncime fundare:
-2.00 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații izolate |
C16/20 |
OB37 / BST500C |
Clasa de expunere 1a; impermeabilitate P4 |
Cuzineți, grinzi de fundare, placă pe sol |
C20/25 |
OB37 / BST500C |
XC1; XC2-RO; S3; Cl020 |
Planșee, stâlpi, grinzi, centuri atic |
C25/30 |
OB37 / BST500C |
CEM II/A-S 32.5R, 0-16 mm; A/C max. 0.60; aditivat |
Personal calificat și certificat
Responsabil tehnic cu execuția și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Modificări doar cu acordul proiectantului, prin dispoziții de șantier avizate de verificatorul atestat
Tehnologie de execuție obișnuită, fără lucrări speciale; calcul static în AXIS VM
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

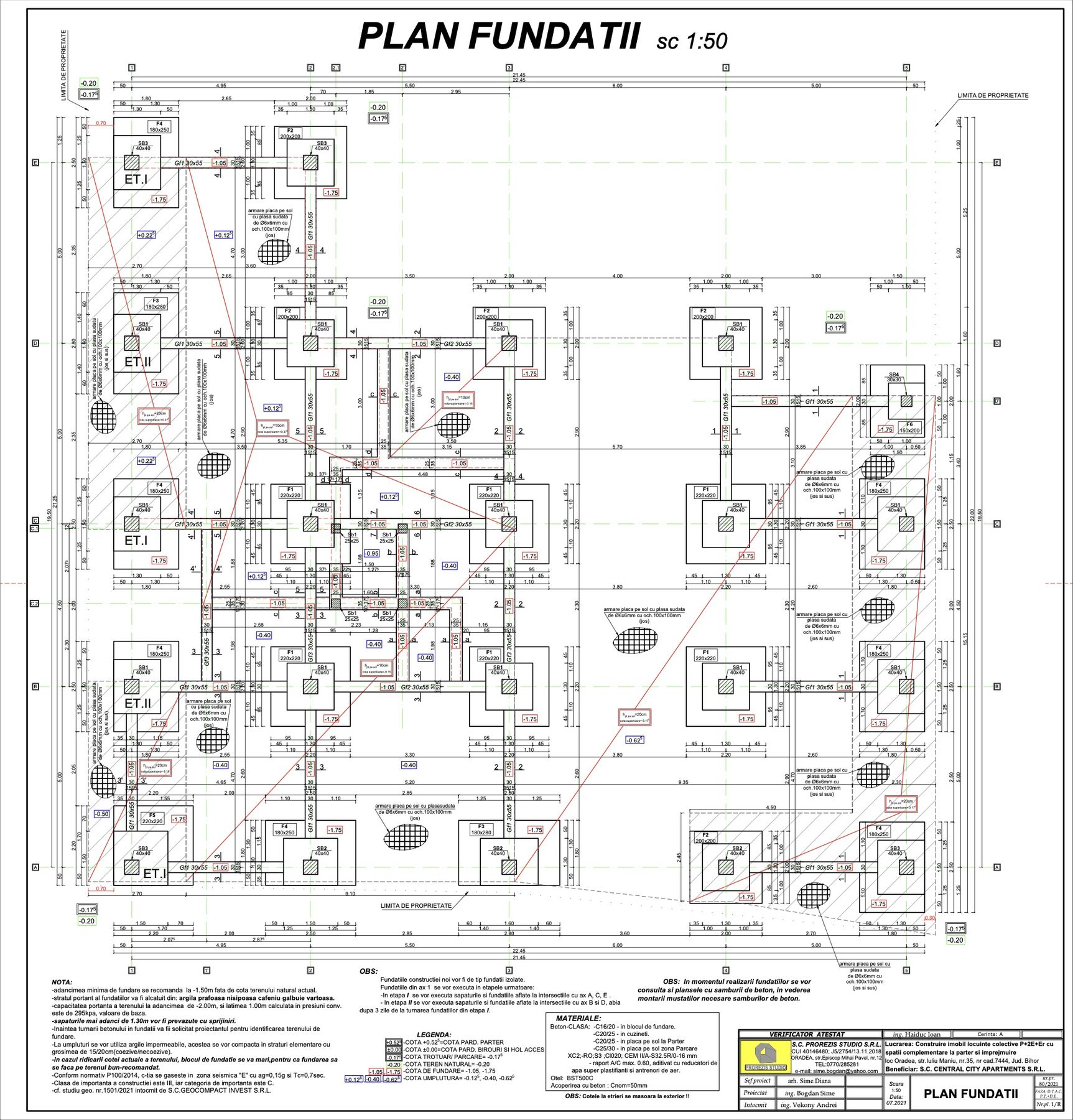

Infrastructură: Plan fundații; fundații izolate tip F1–F6 cu extrase de materiale; detalii grinzi de fundare și fundații continue cu extras de armătură.

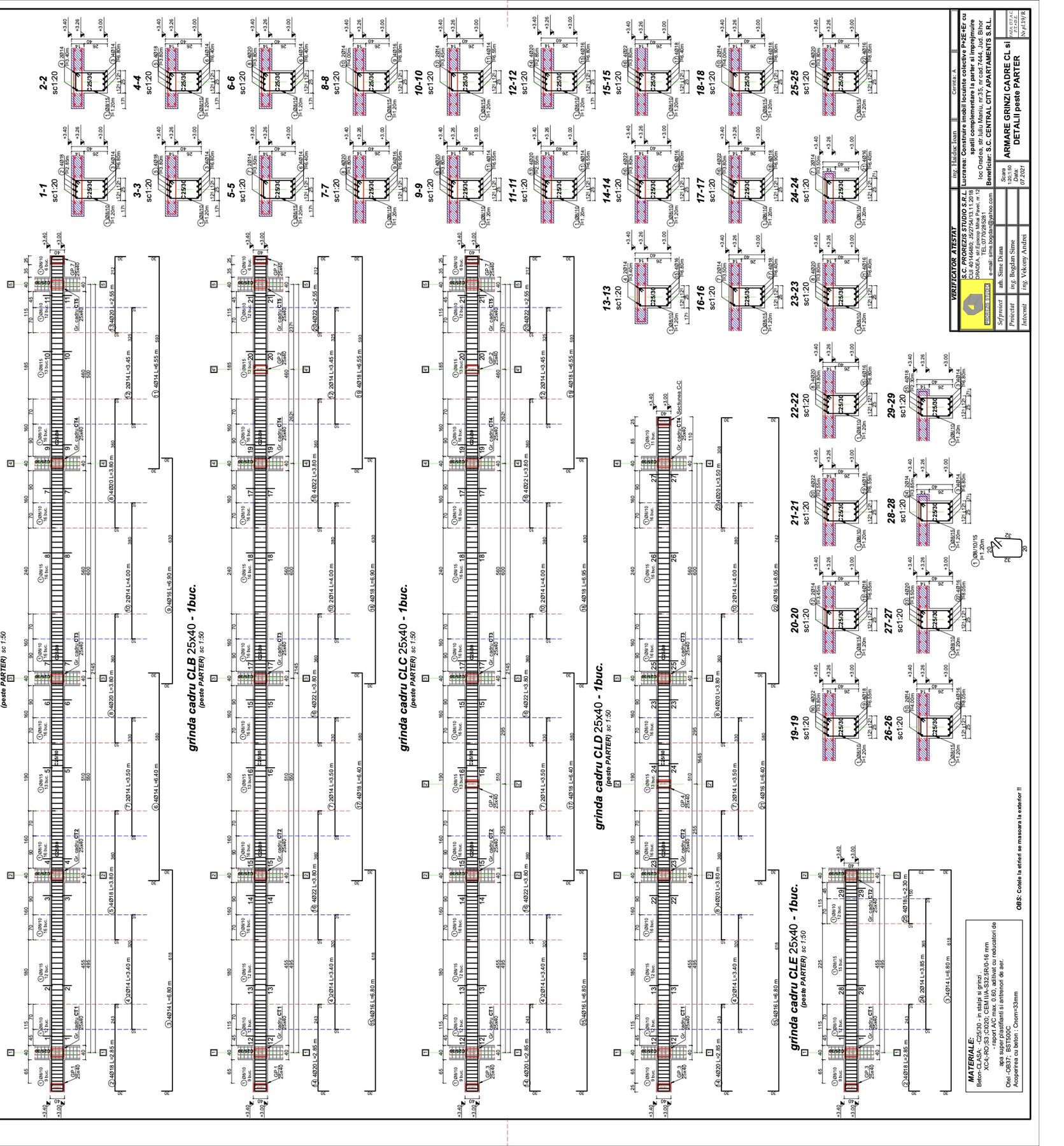

Suprastructură: Planuri de cofraj și armare planșee peste parter, etaj 1, etaj 2 și etaj retras; armare grinzi cadre CT și CL cu detalii și extrase de armătură; detalii armare stâlpi pe fiecare nivel; planuri scări acces etaj 1, 2 și retras cu secțiuni.
Acoperiș și exterioare: Plan atic și armare placă peste camera liftului; detalii armare atic; detalii împrejmuire; centralizatoare armături și betoane.
