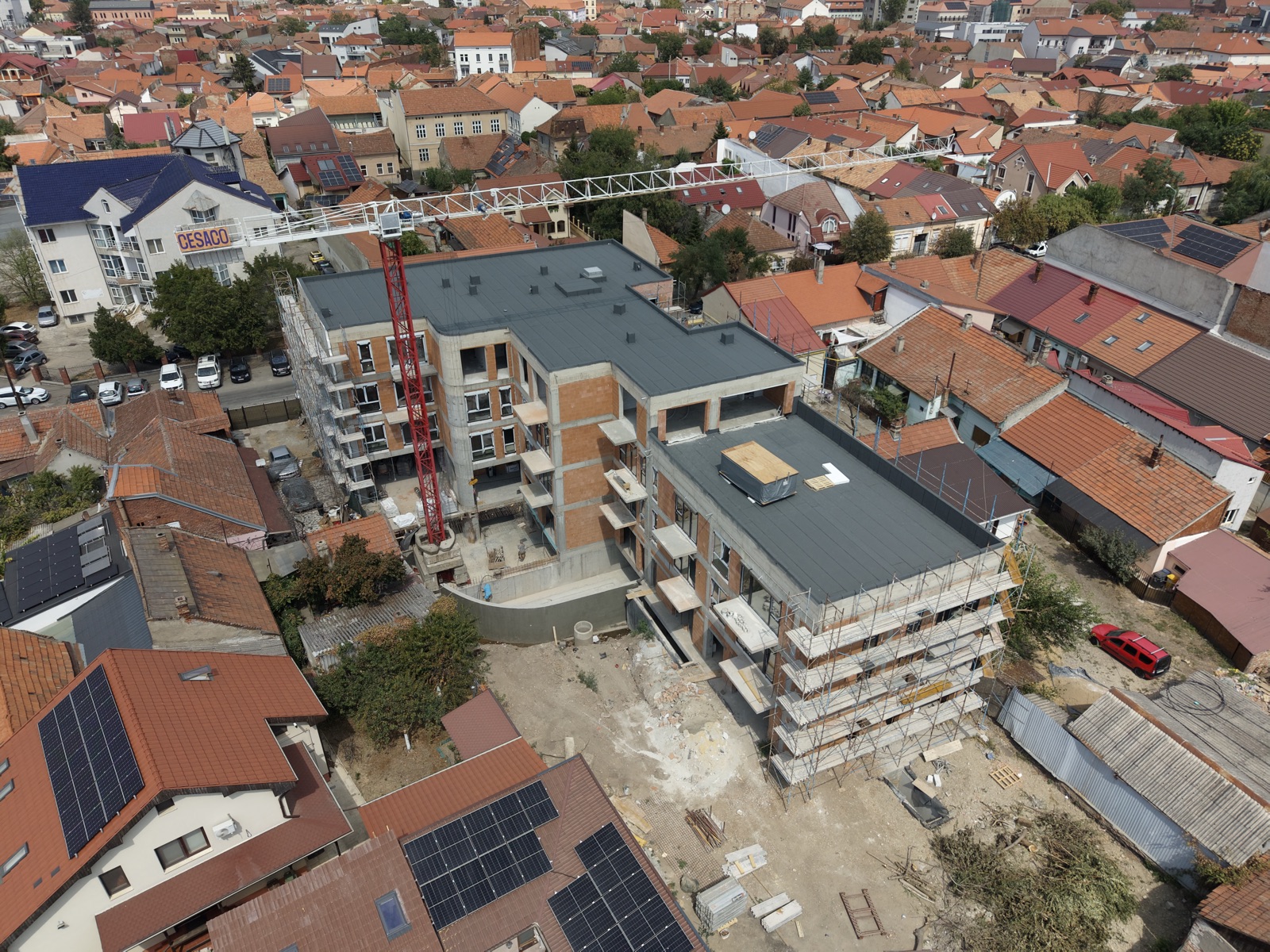

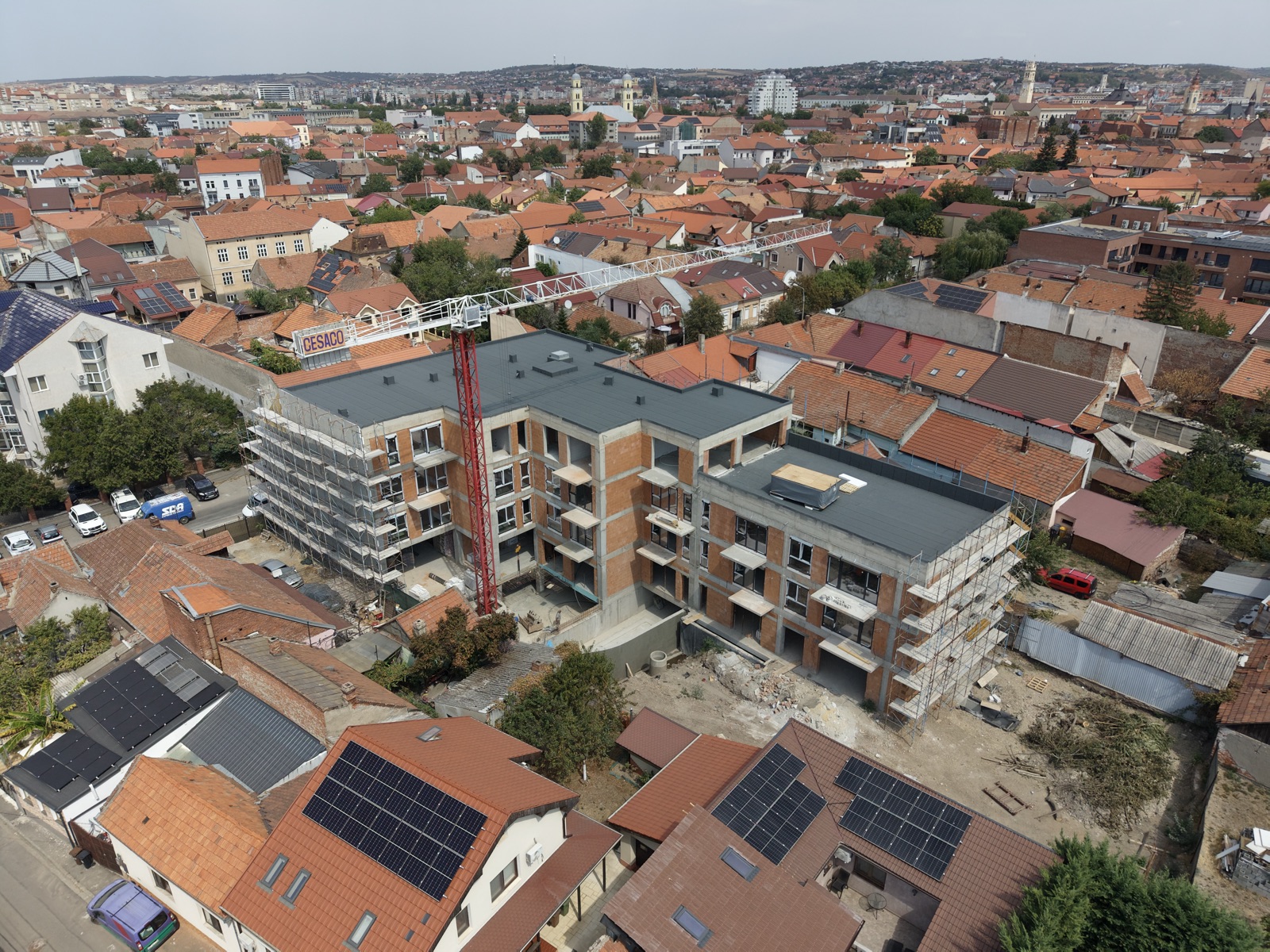

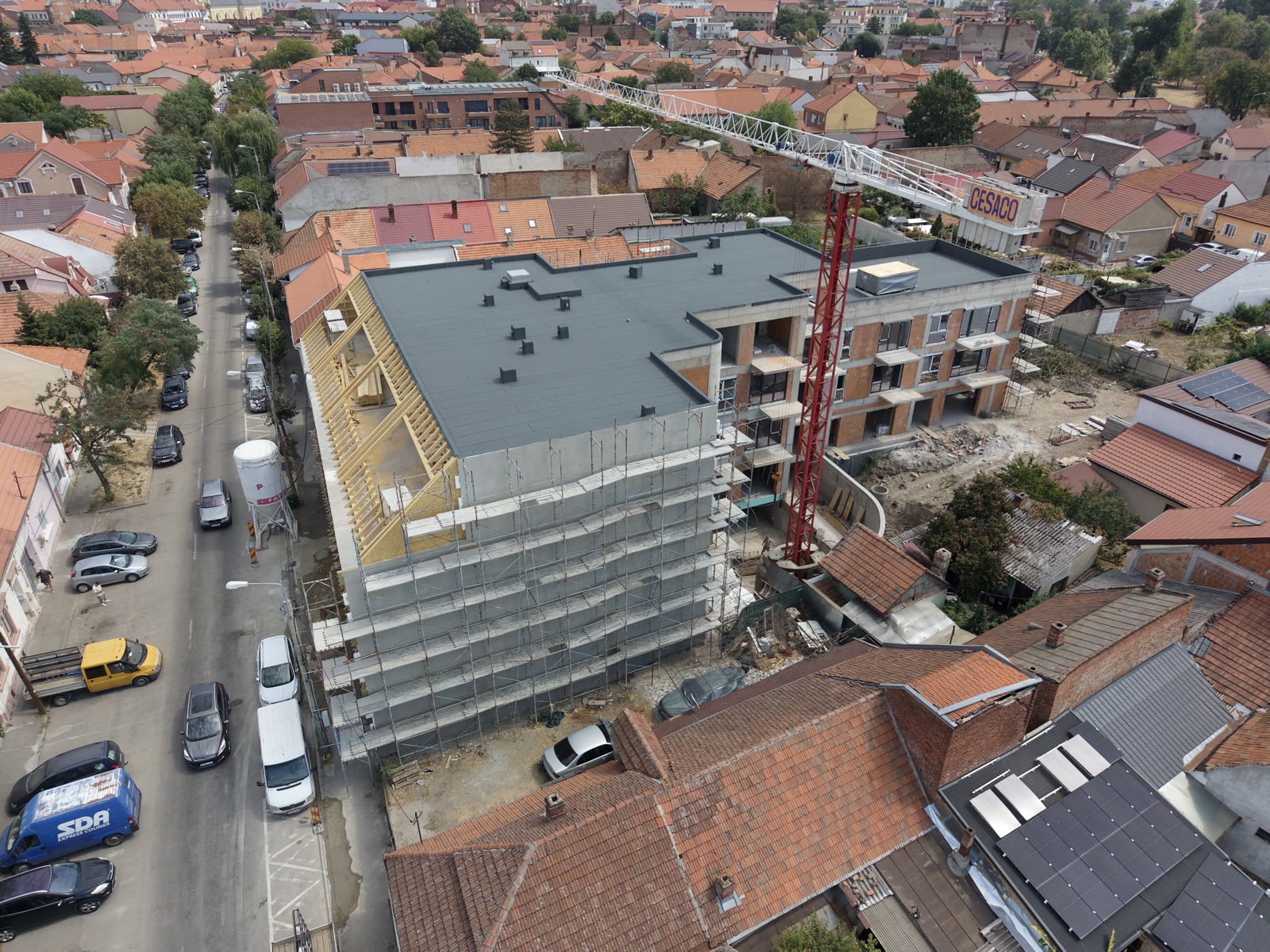

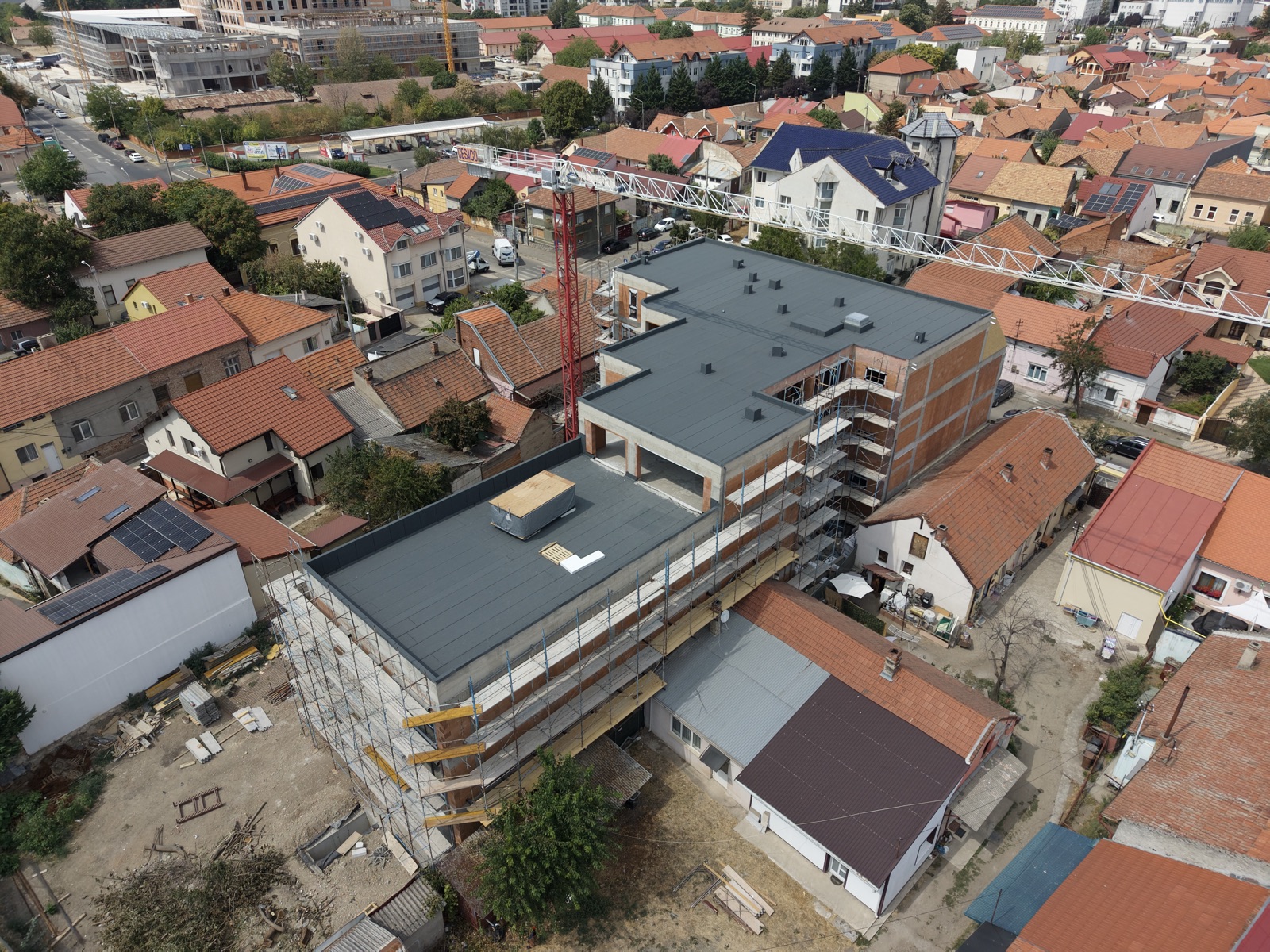

Proiect de structură pentru un imobil de locuințe colective S+P+2E+E3 retras, cu funcțiuni complementare cu acces public la parter, împrejmuire teren și organizare de șantier, pe strada Cuza Vodă din Oradea. Structură din cadre de beton armat cu planșee monolite, subsol cu diafragme, fundată pe radier general, cu săpătură generală la -3.75 m sprijinită prin piloți forați. Beneficiar: S.C. MECORD SIROCO S.R.L.
Oradea, Bihor
Construcție rezidențială
2022
Mun. Oradea, str. Cuza Vodă, nr. 82, nr. cad. 213098, jud. Bihor

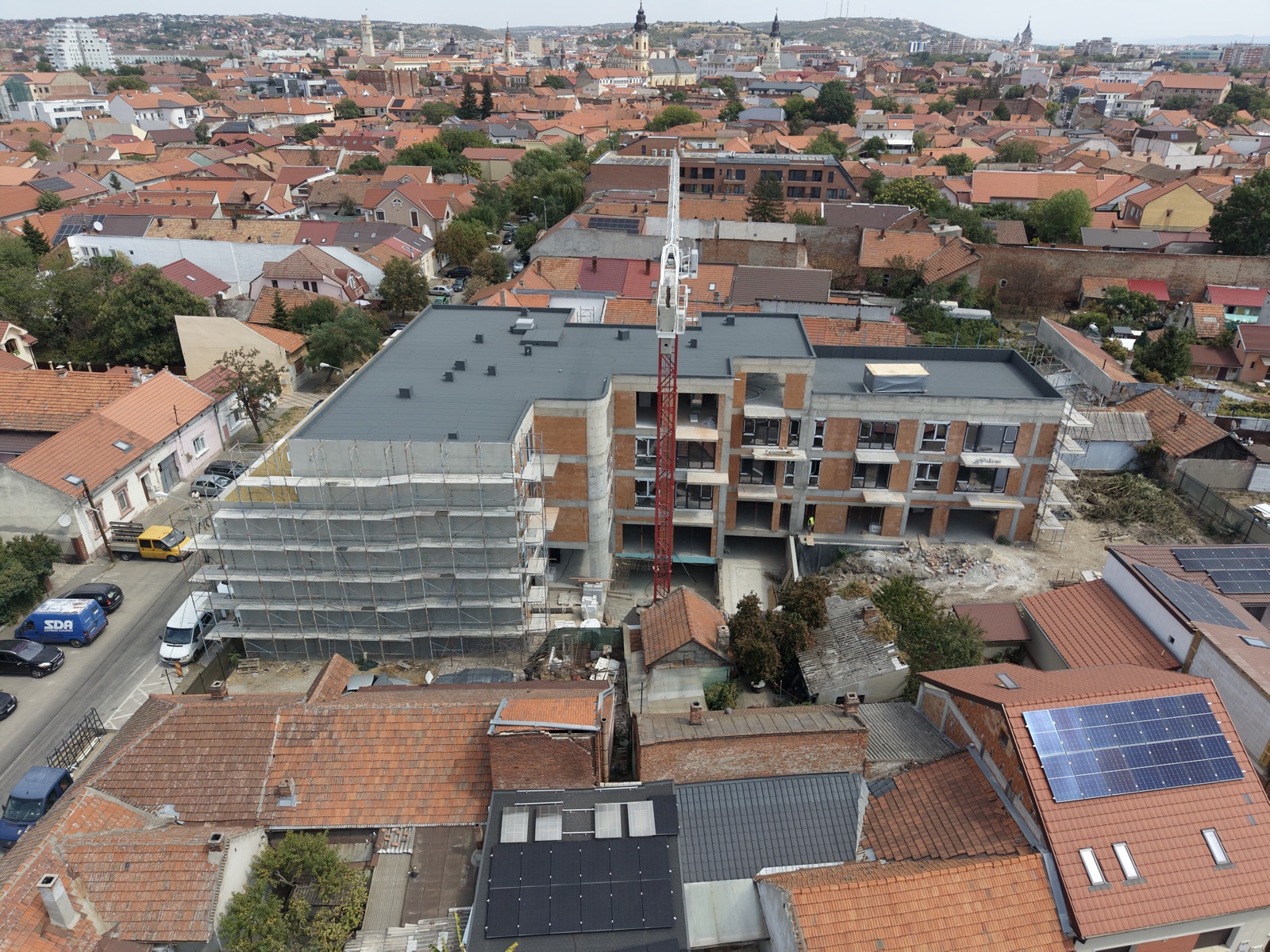

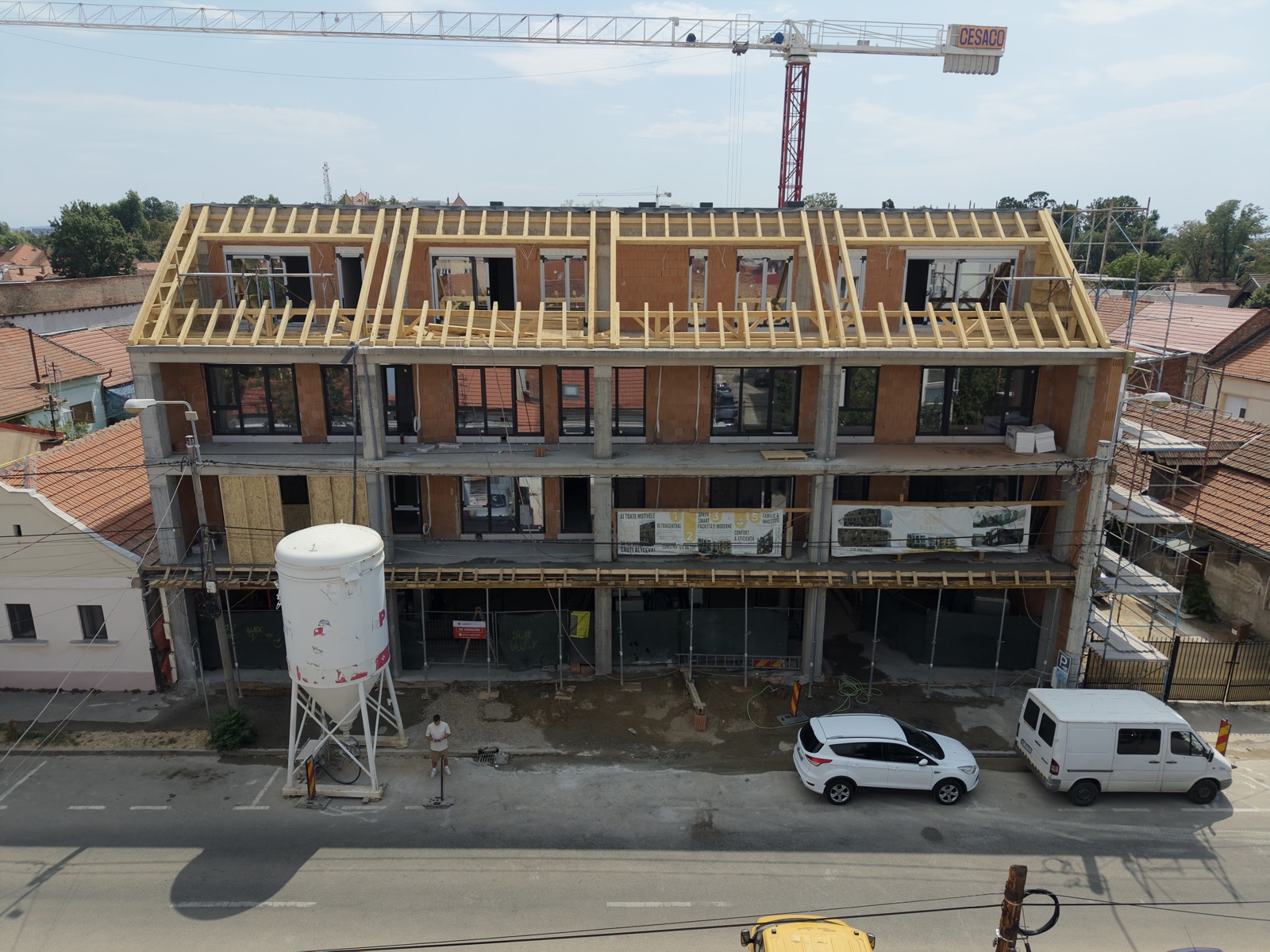

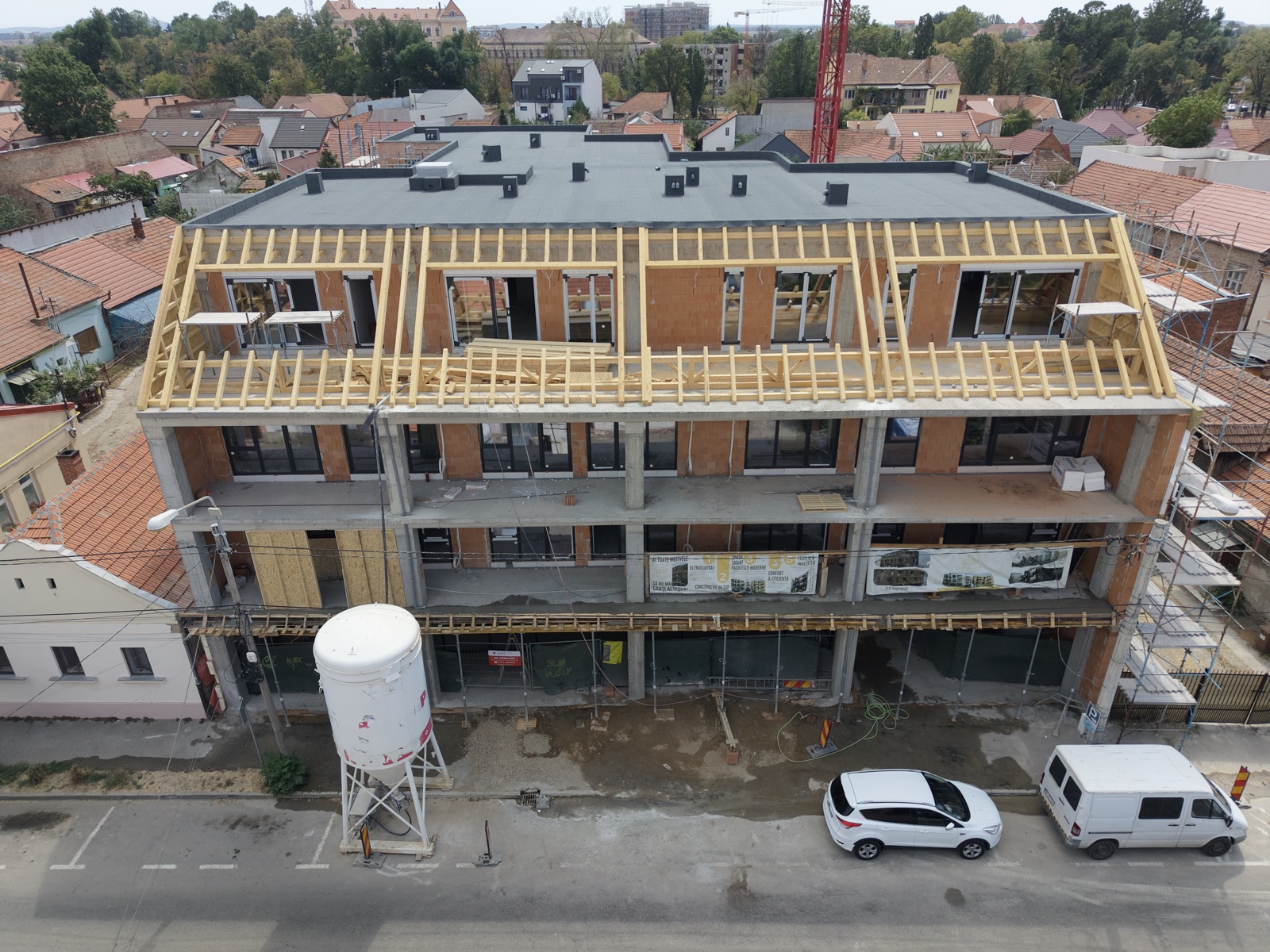

Regim de înălțime S+P+2E+E3 retras: subsol, parter cu spații cu acces public, două etaje curente și etaj 3 retras, plus împrejmuirea terenului și organizarea de șantier.

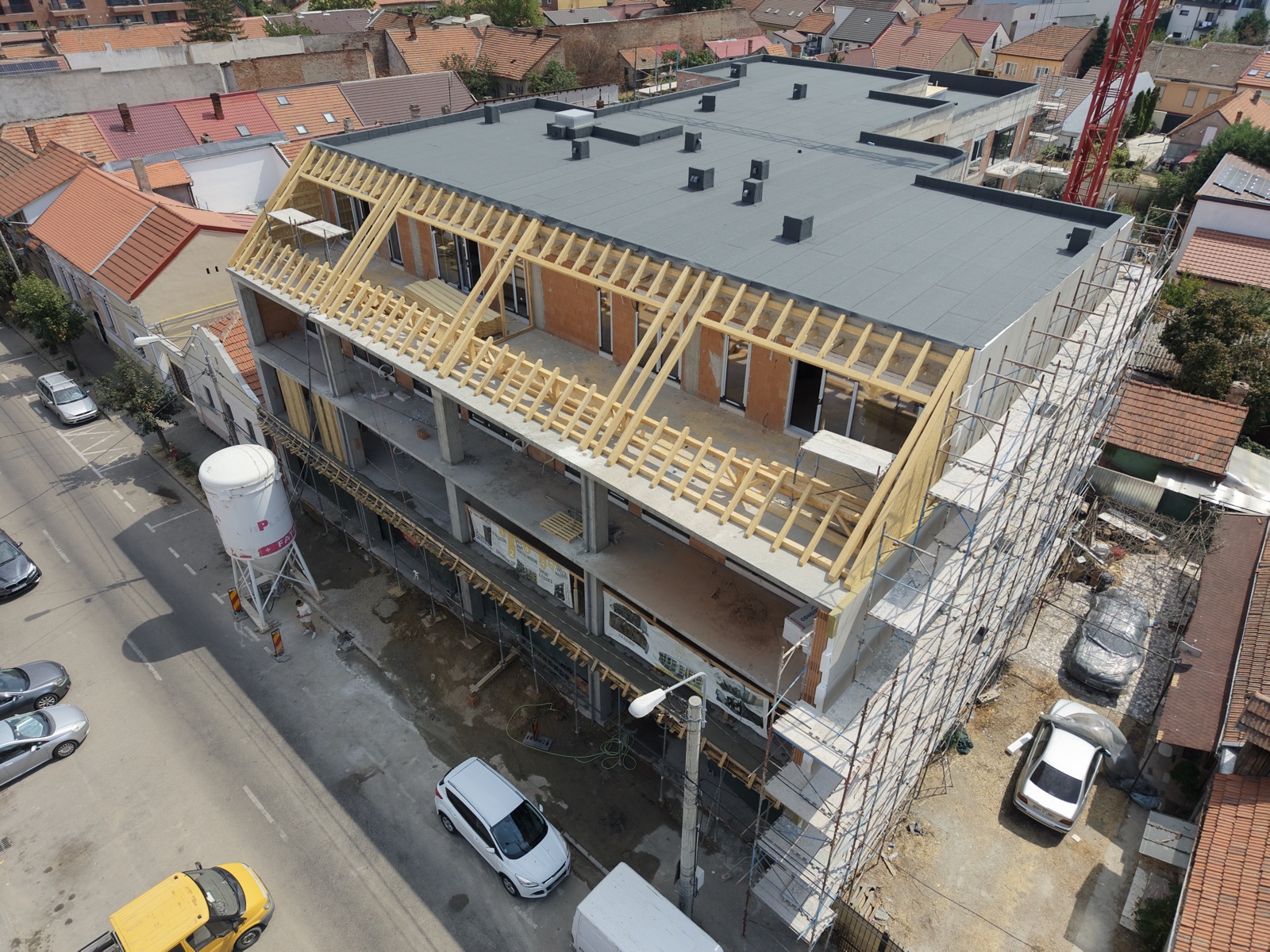

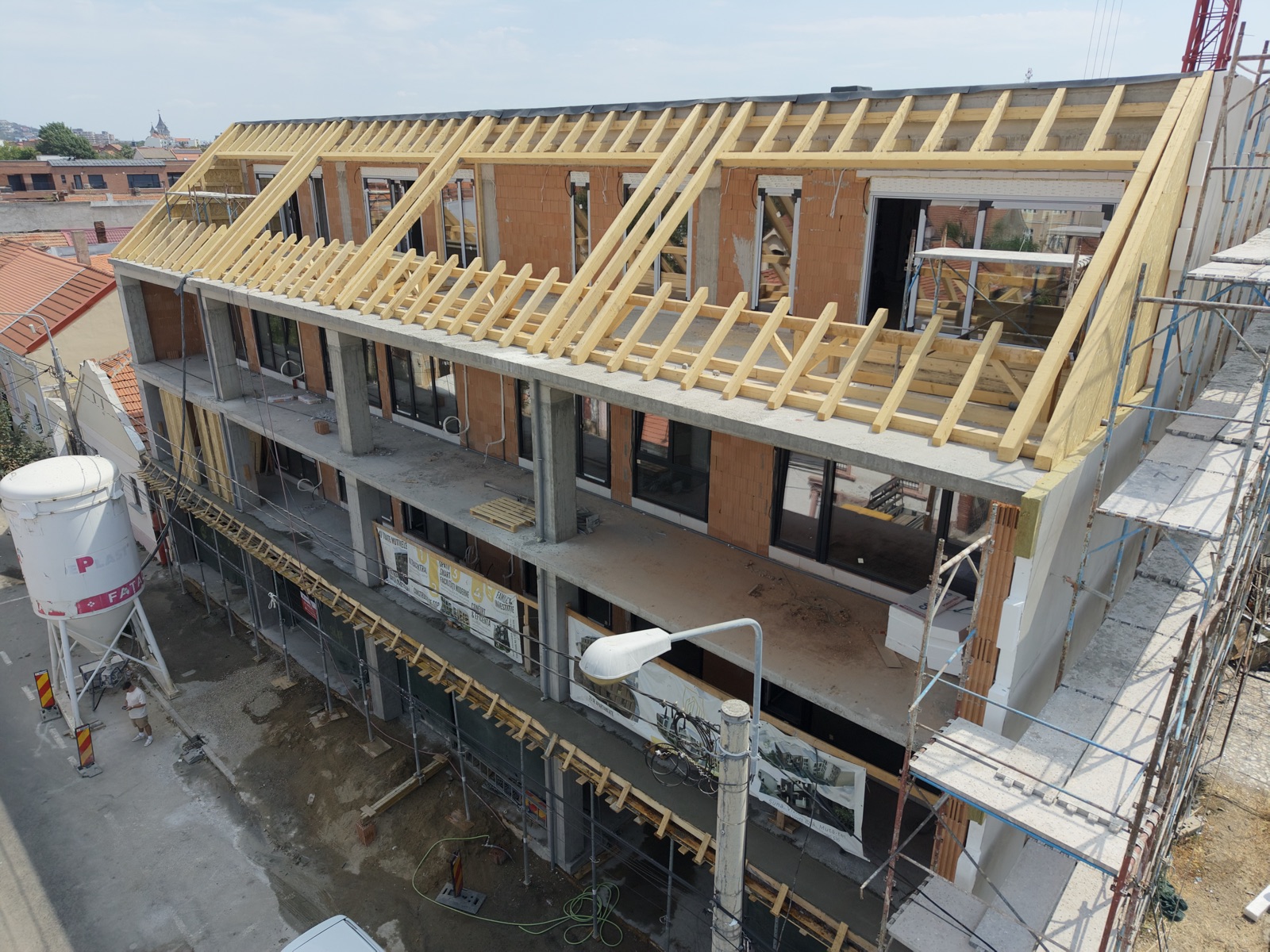

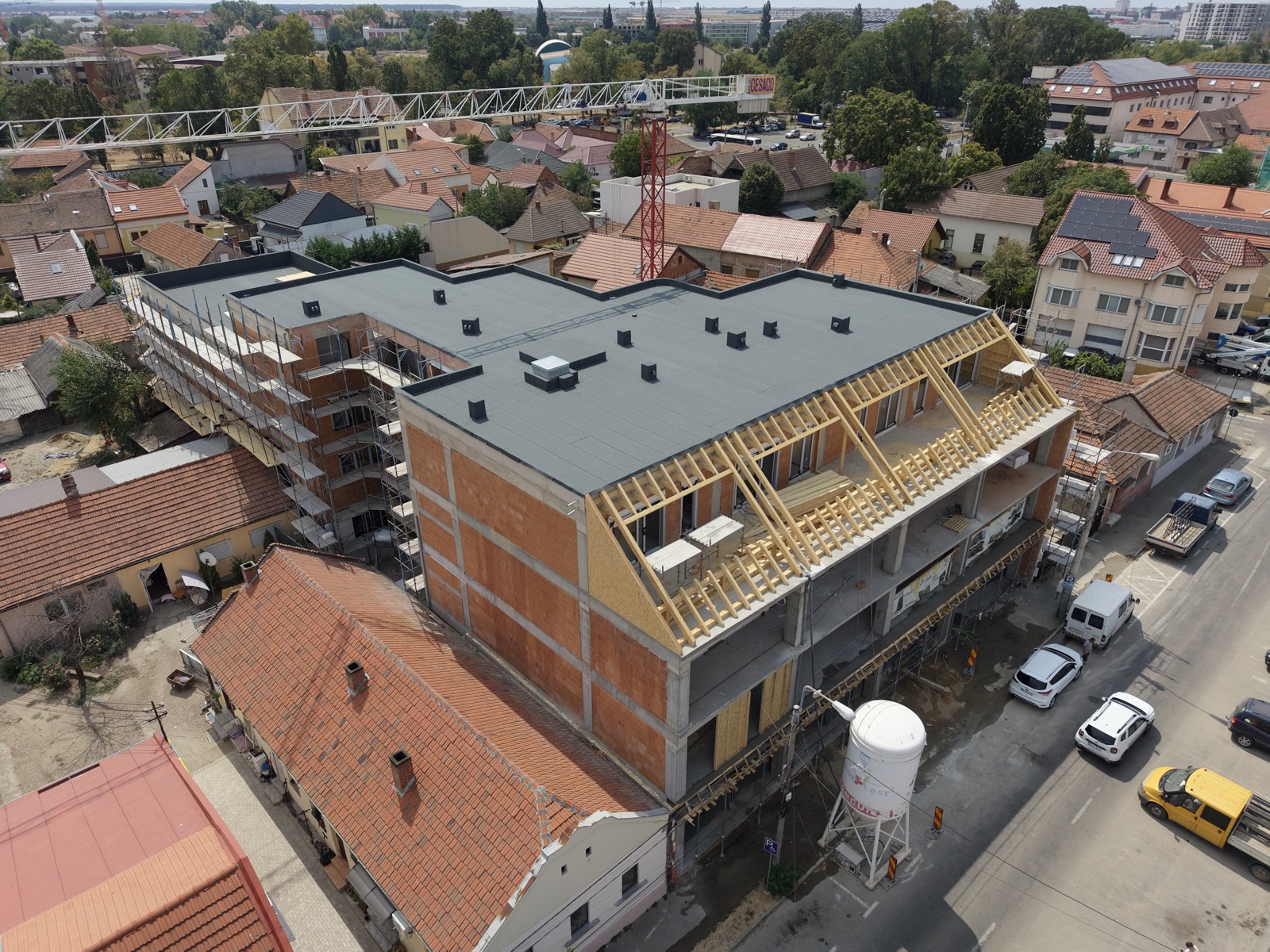

Structură: cadre din beton armat (stâlpi și grinzi transversale și longitudinale, pe două tronsoane), diafragme de beton armat la subsol, planșee monolite din beton armat peste fiecare nivel, scări din beton armat, puț de lift, atic și șarpantă din lemn.
Fundații: radier general din beton armat și fundații continue cu centură soclu, pe strat de pietriș cu nisip și bolovăniș îndesat; săpătură generală până la cota -3.75 m, cu piloți forați Ø40 cm executați în 3 etape pentru sprijinirea malurilor spre vecinătăți.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
ARCHISTUFF STUDIO
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
370 kPa
Adâncime fundare:
-3.75 m (săpătură generală)
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Strat de egalizare |
C8/10 |
– |
Beton de egalizare sub radier și fundații |
Radier general și fundații continue |
C25/30 |
OB37 / B500C |
Clasa de expunere 1a/2a; P4; XC1/XC2-RO; S3; Cl0.20 |
Suprastructură: planșee, cadre, stâlpi, scări, sâmburi, diafragme subsol |
C30/37 |
OB37 / B500C |
CEM II/A-S 32.5R, 0-16 mm; A/C max. 0.60; aditivat |
Personal calificat și certificat
Responsabil tehnic cu execuția și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Piloții forați de sprijinire se execută în 3 etape, înaintea săpăturii generale
Modificări doar cu acordul proiectantului, prin dispoziții de șantier avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

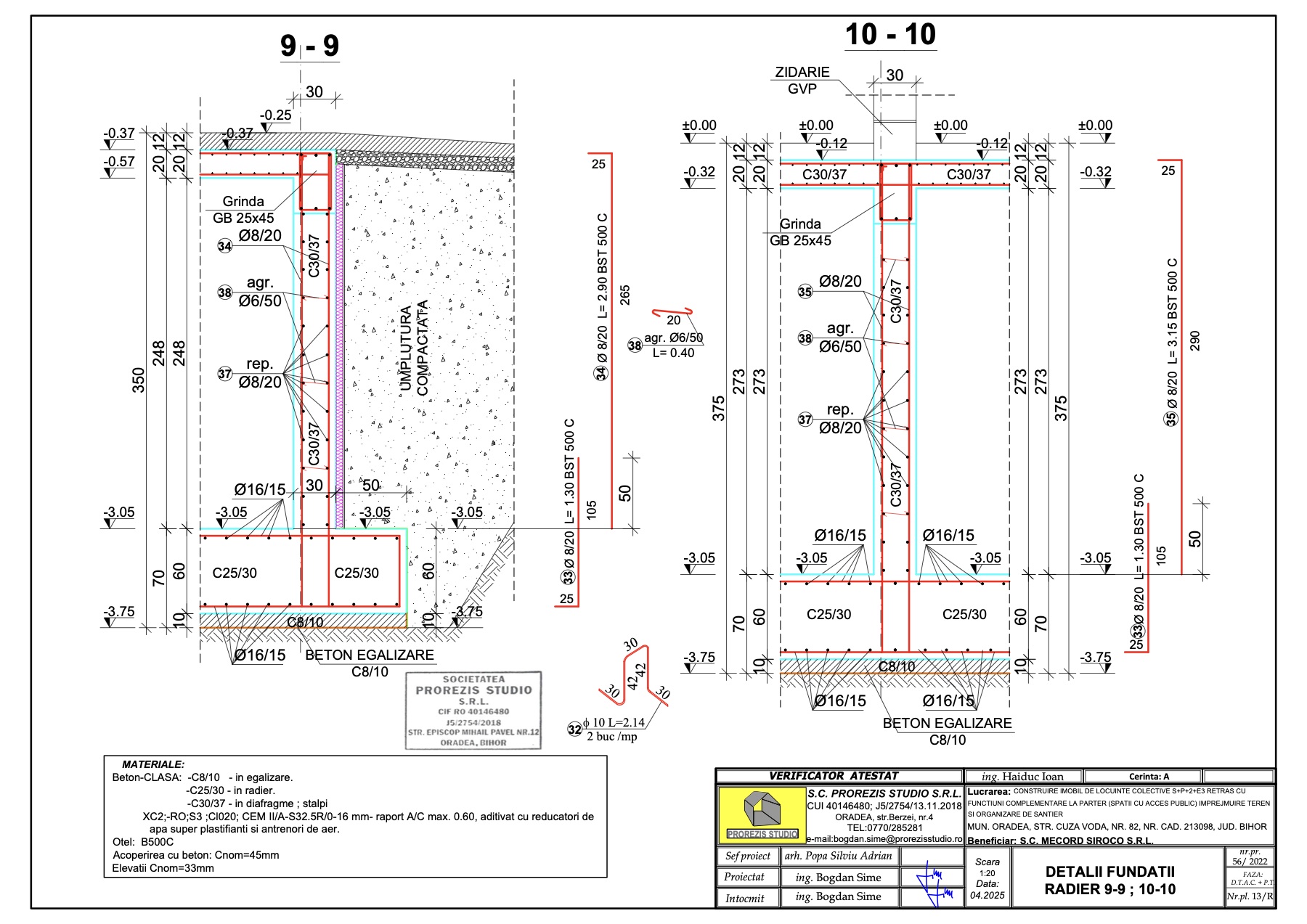

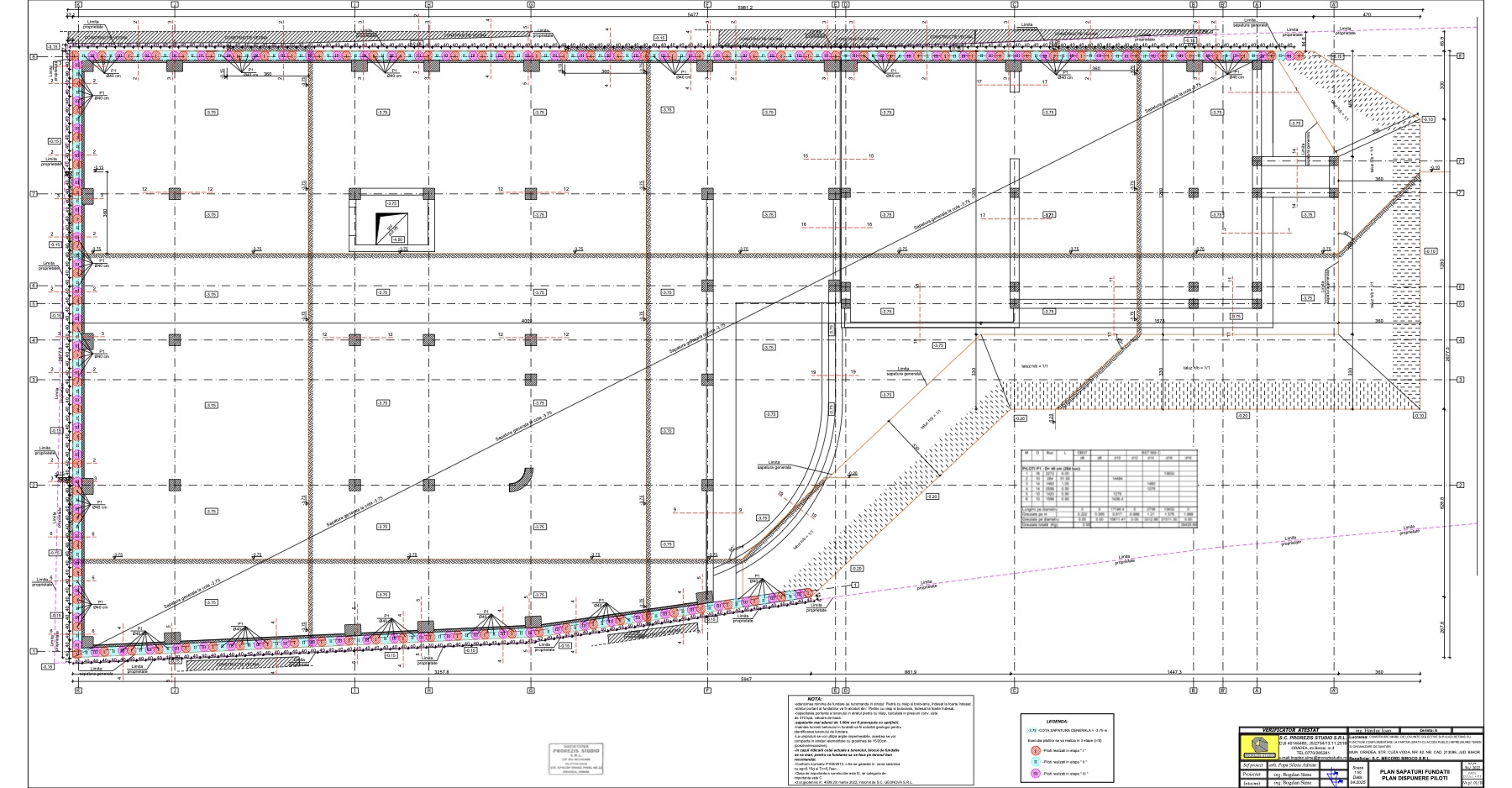

Infrastructură: Plan săpătură fundații și sprijiniri; plan radier cu armare inferioară, superioară și la străpungere; detalii fundații radier (secțiuni 1-1 … 19-19); piloți forați și grindă de coronament; puț lift cu secțiuni.
Suprastructură: Armare stâlpi subsol, parter, etaje 1–3; planuri de cofraj și armare planșee peste subsol, parter, etajele 1, 2 și 3; grinzi transversale și longitudinale pe tronsoanele T1 și T2 cu detalii și extrase; armare scări pe fiecare nivel.
Acoperiș și exterioare: Plan și detalii atic; plan și secțiuni șarpantă lemn; radier, planșeu și secțiune bazin exterior; detalii împrejmuire; centralizator materiale și extrase de armătură.
