Proiect de structură (DTAC + PT + DE) pentru locuințe pentru tineri destinate închirierii, etapa II, pe strada Crișului din comuna Sântandrei – trei corpuri de clădire P+2E+M cu pereți portanți din zidărie ceramică confinată, planșee de beton armat și șarpantă din lemn, fundate continuu pe pernă de piatră spartă. Beneficiar: COMUNA SÂNTANDREI
Sântandrei, Bihor
Construcție rezidențială
2024
Com. Sântandrei, sat Sântandrei, str. Crișului, nr. 22, jud. Bihor

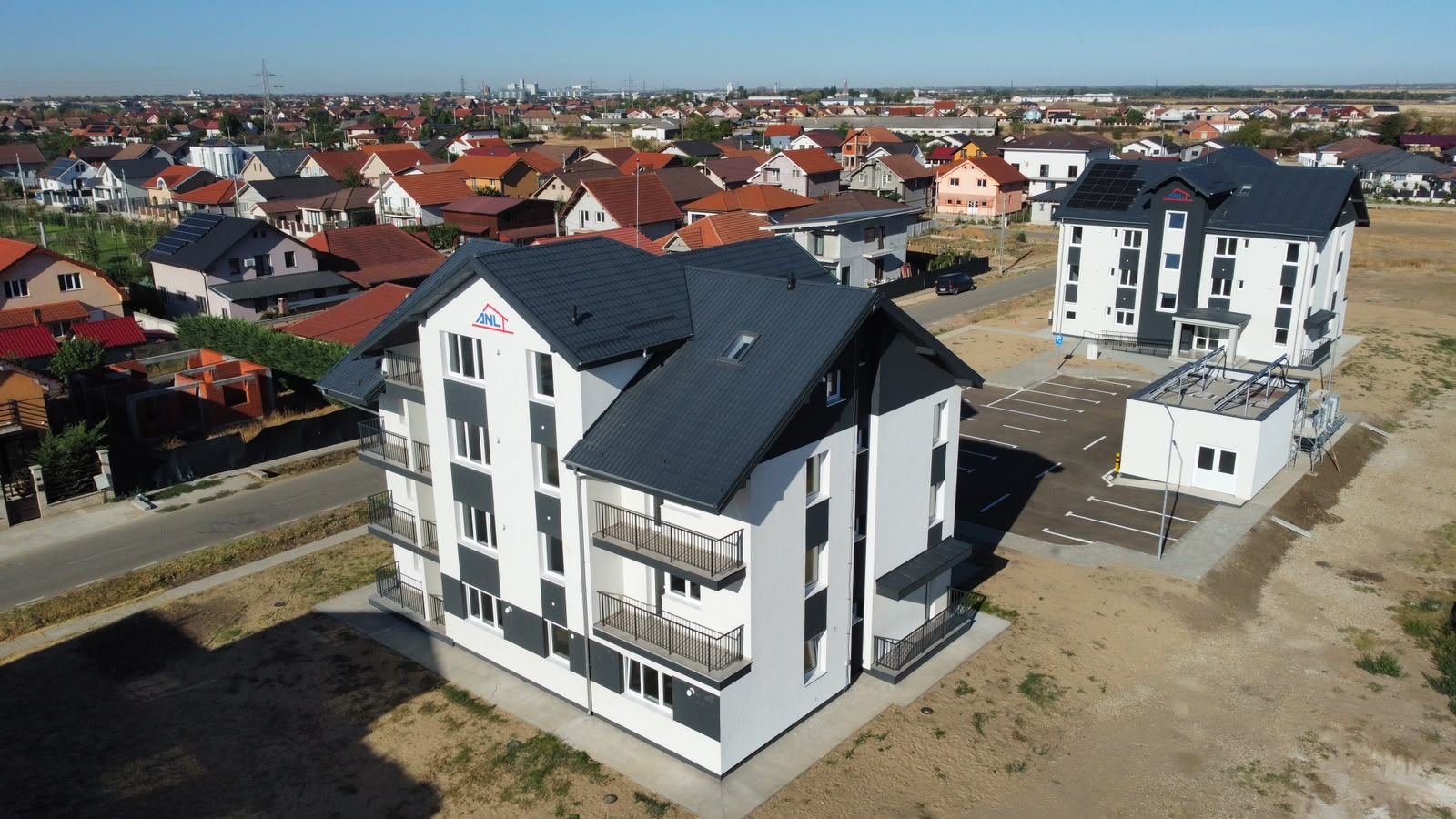

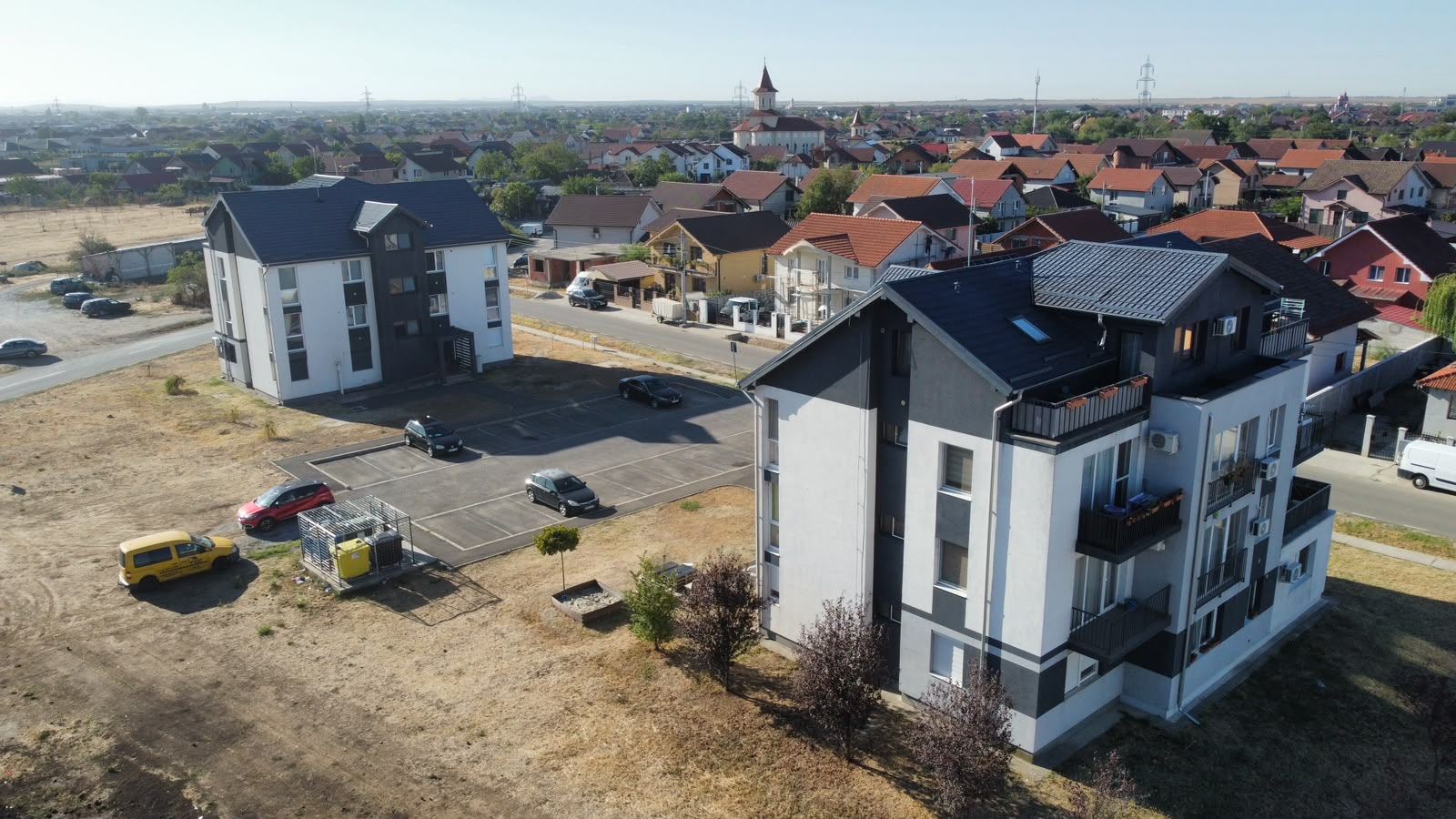

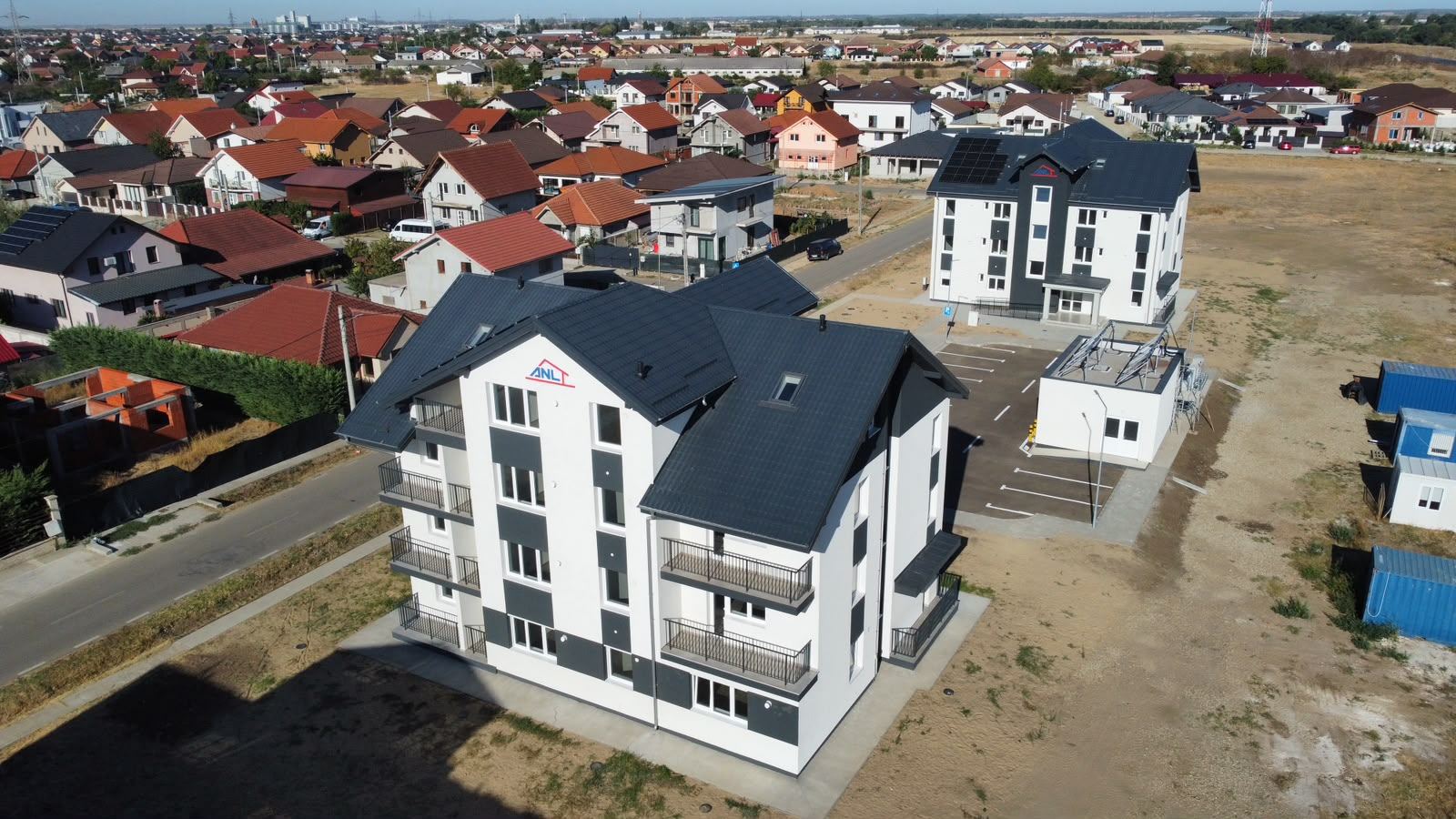

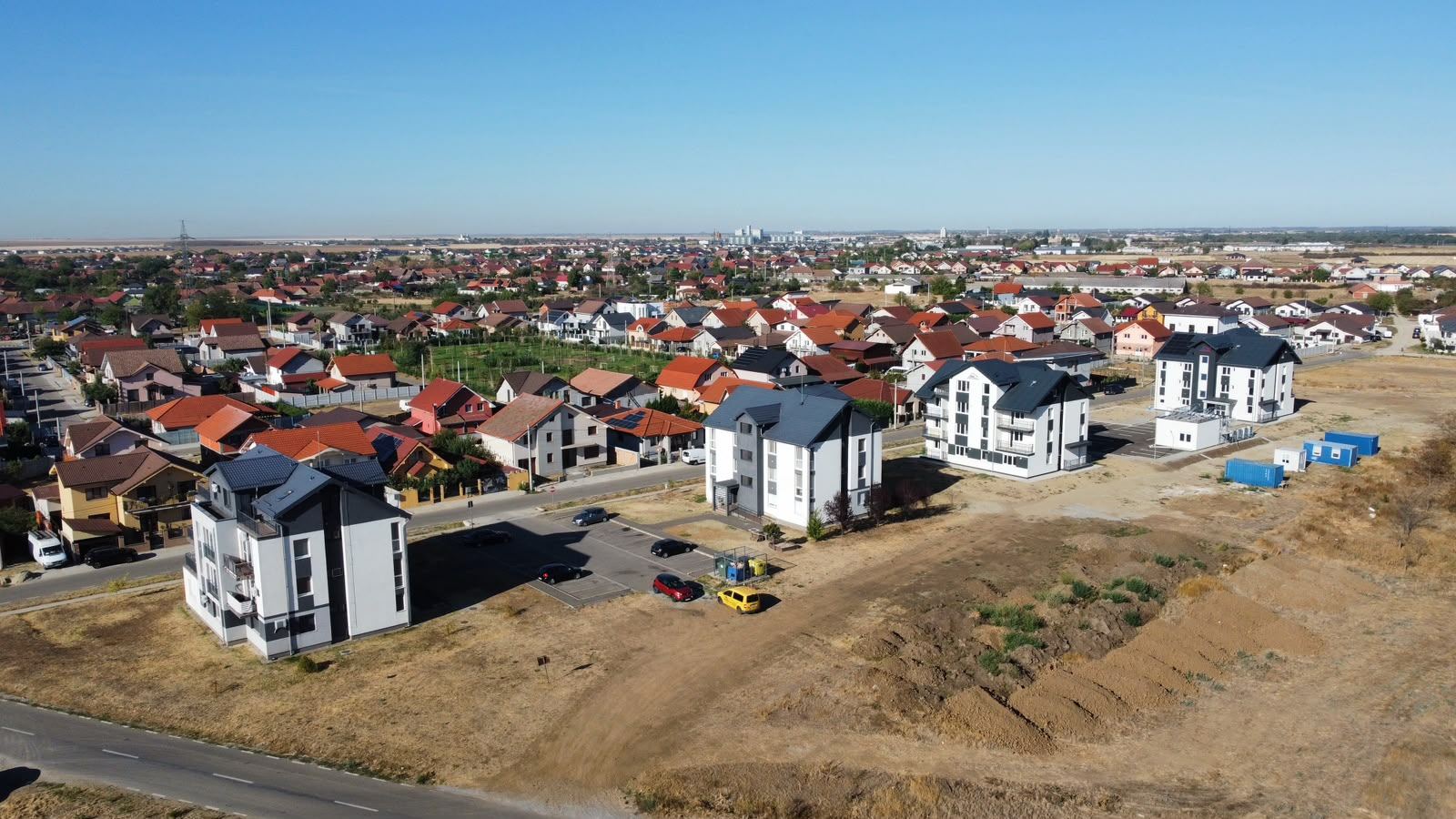

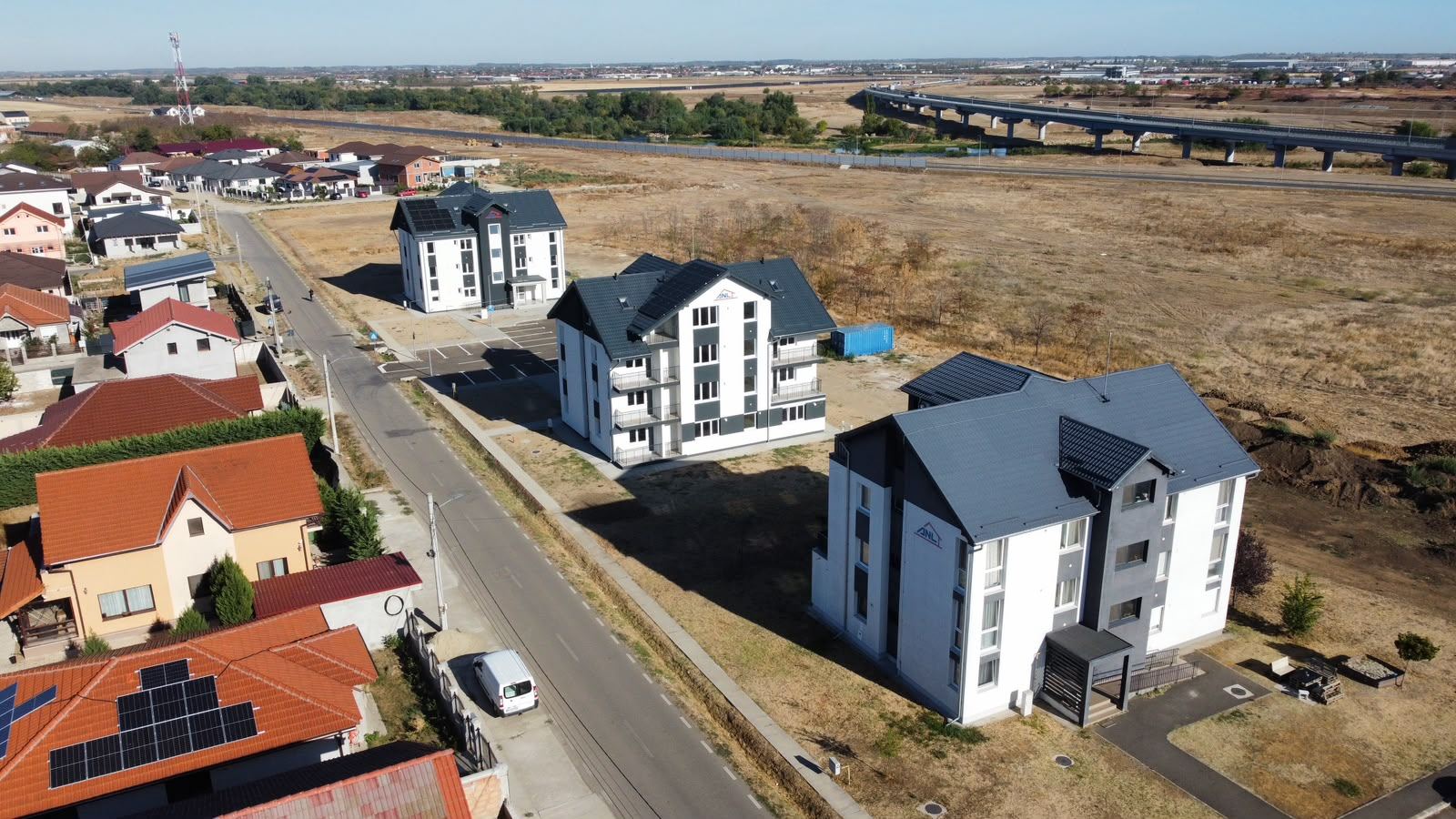

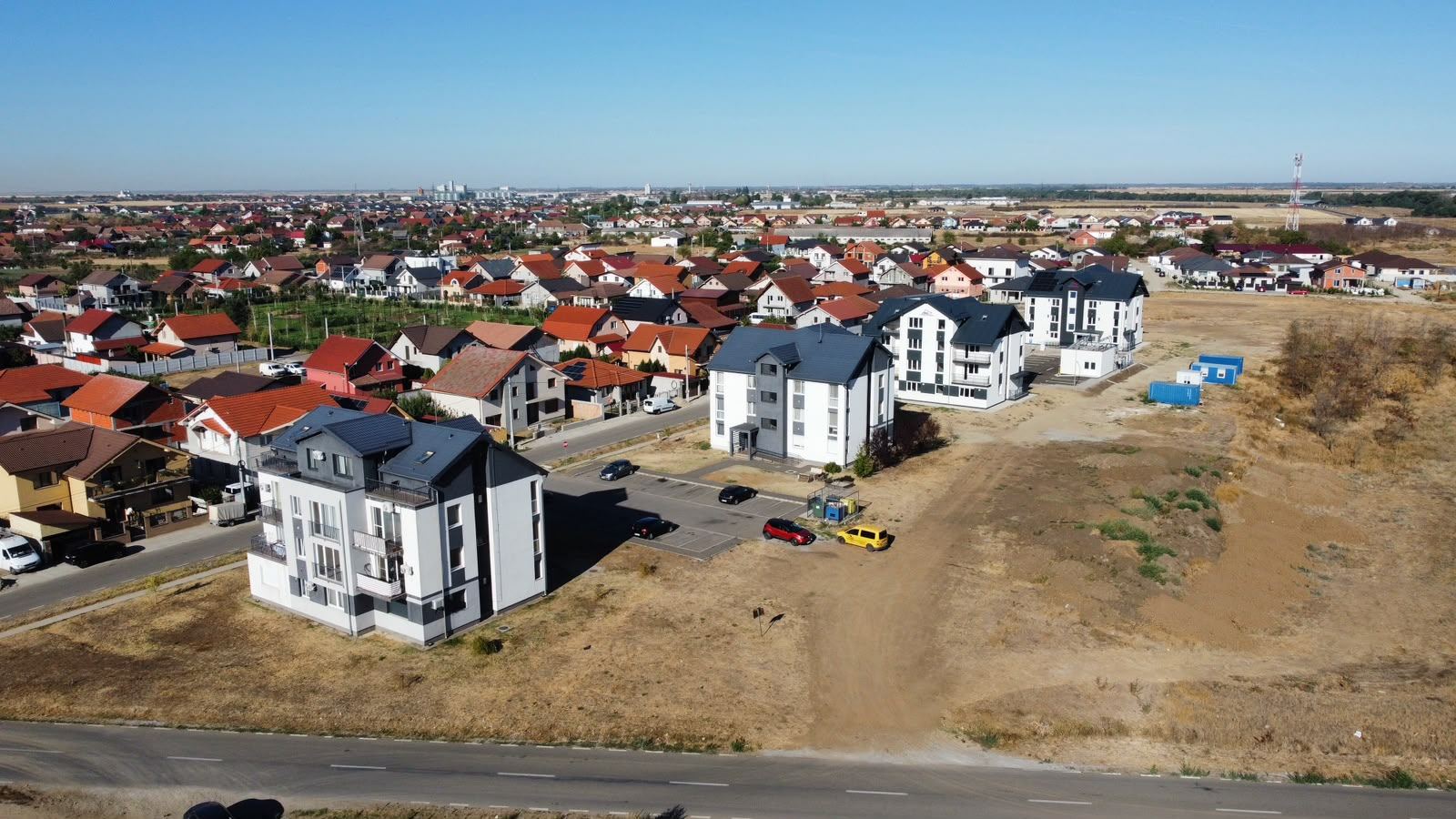

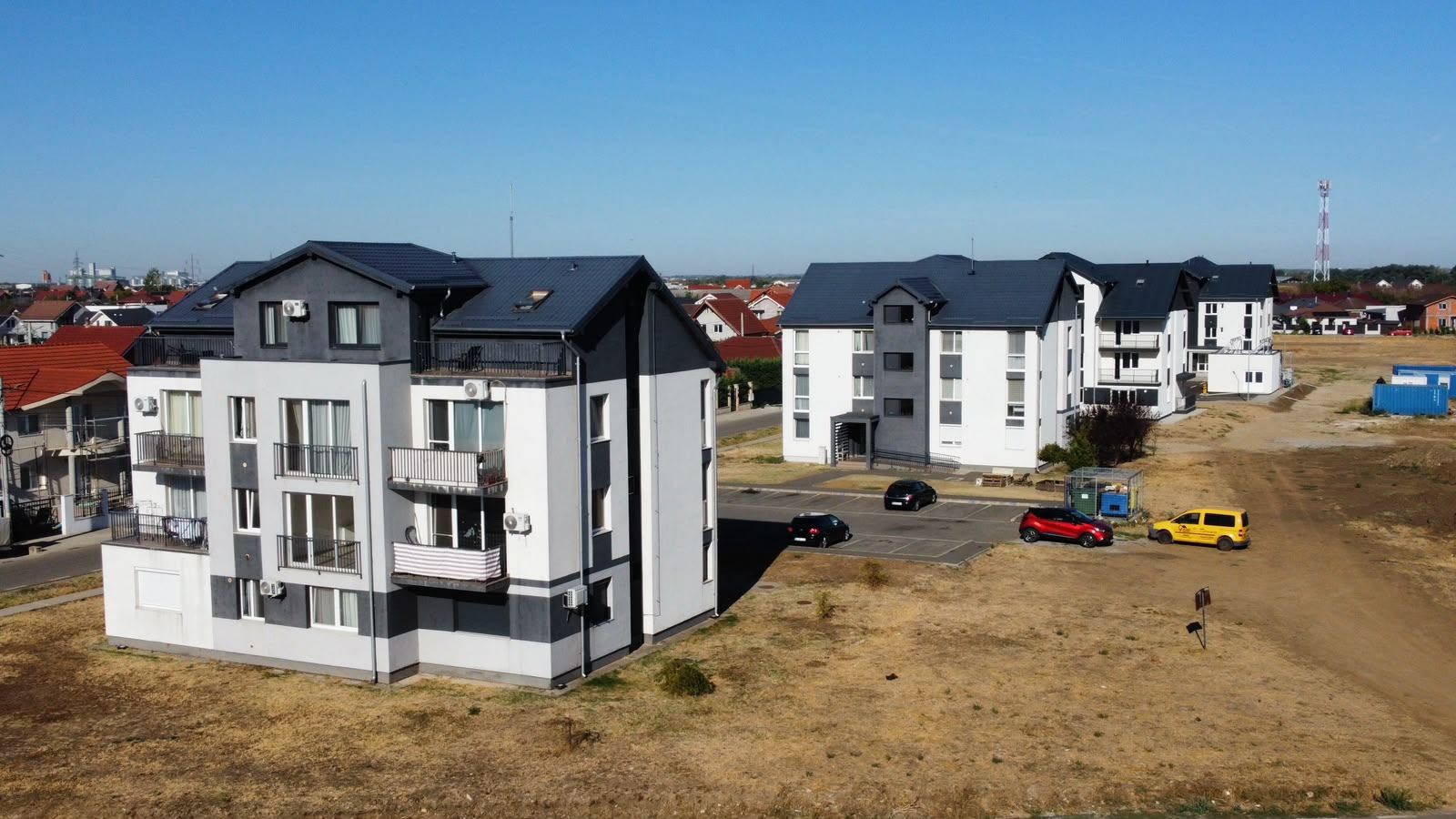

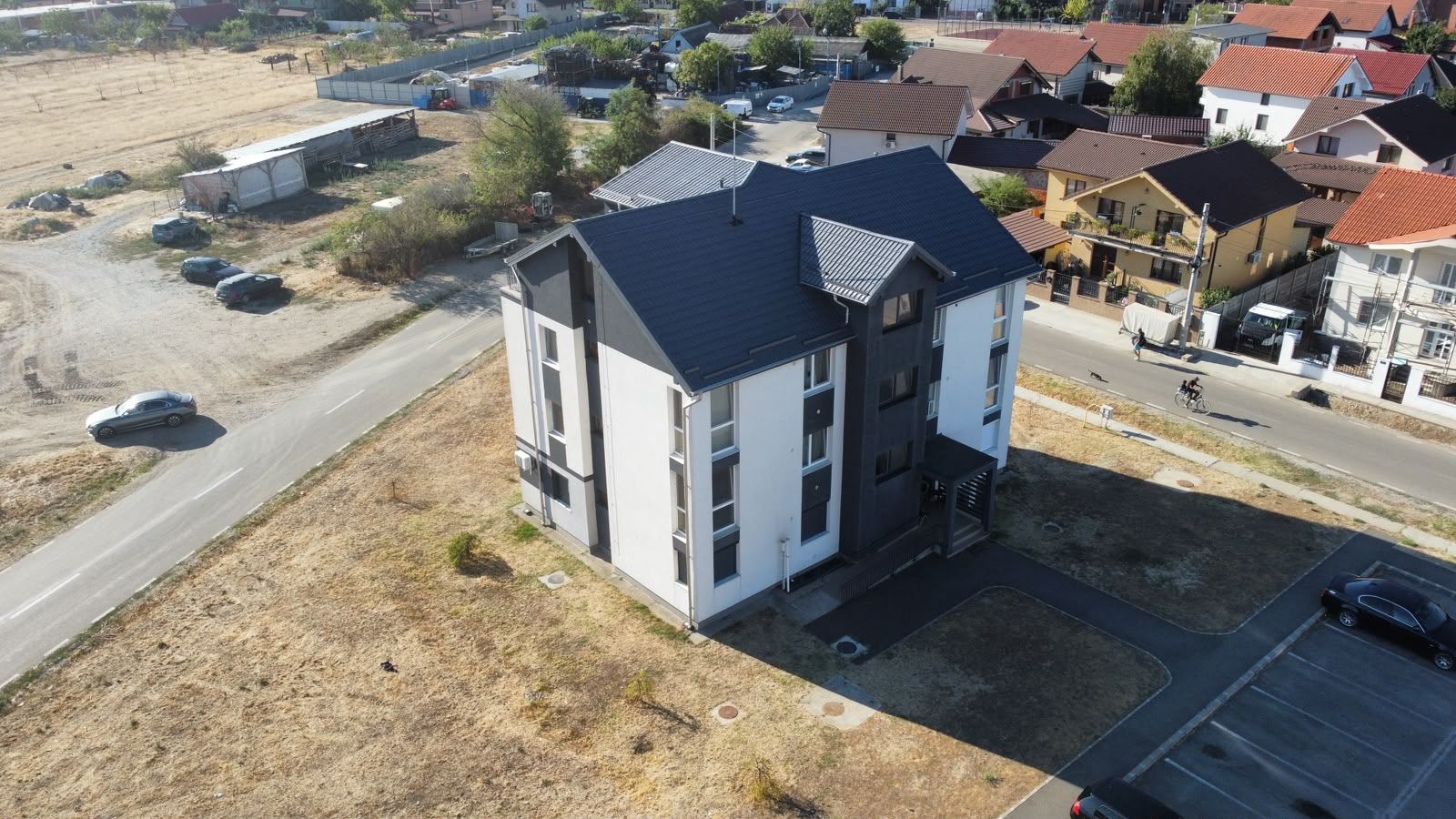

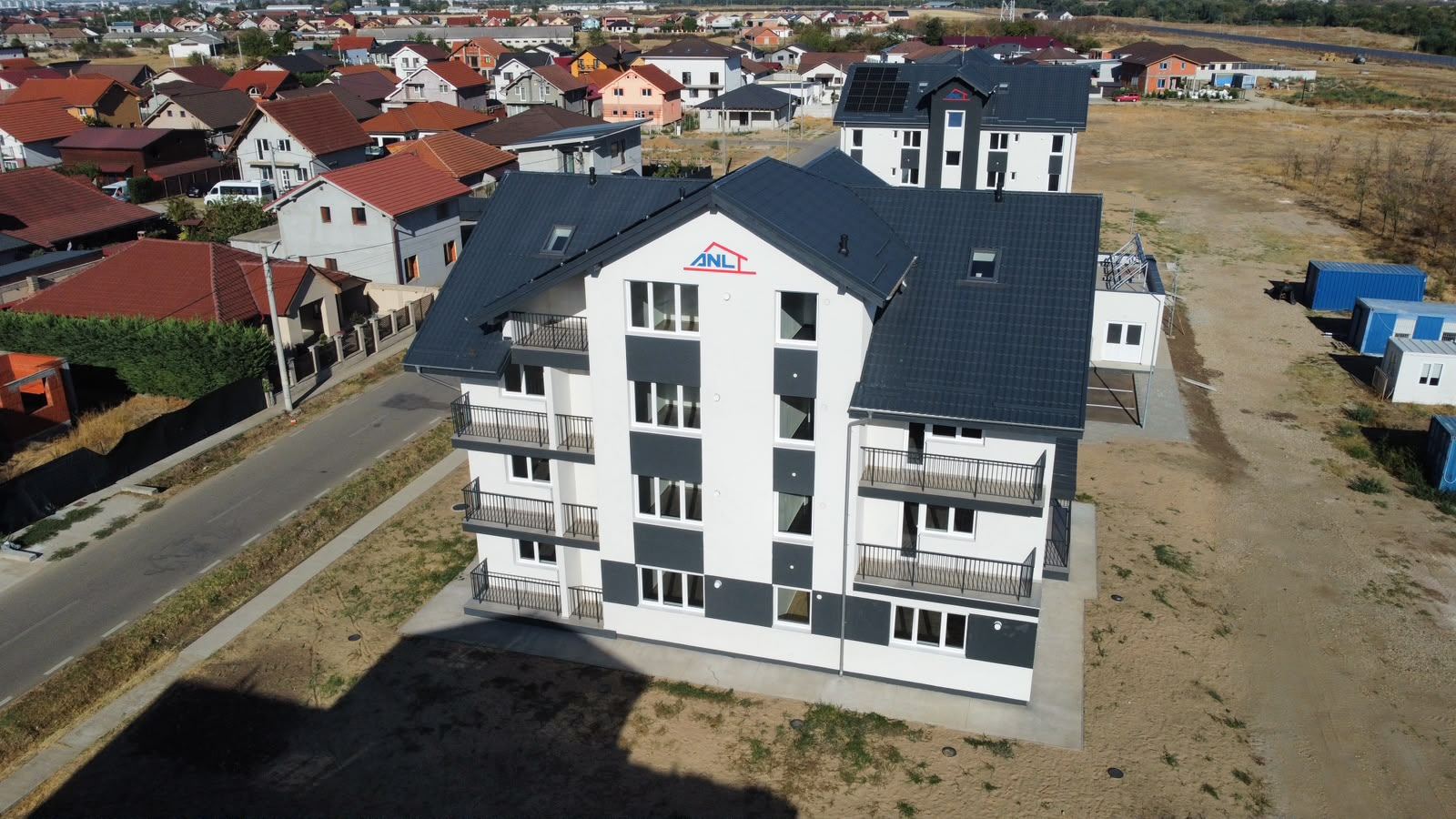

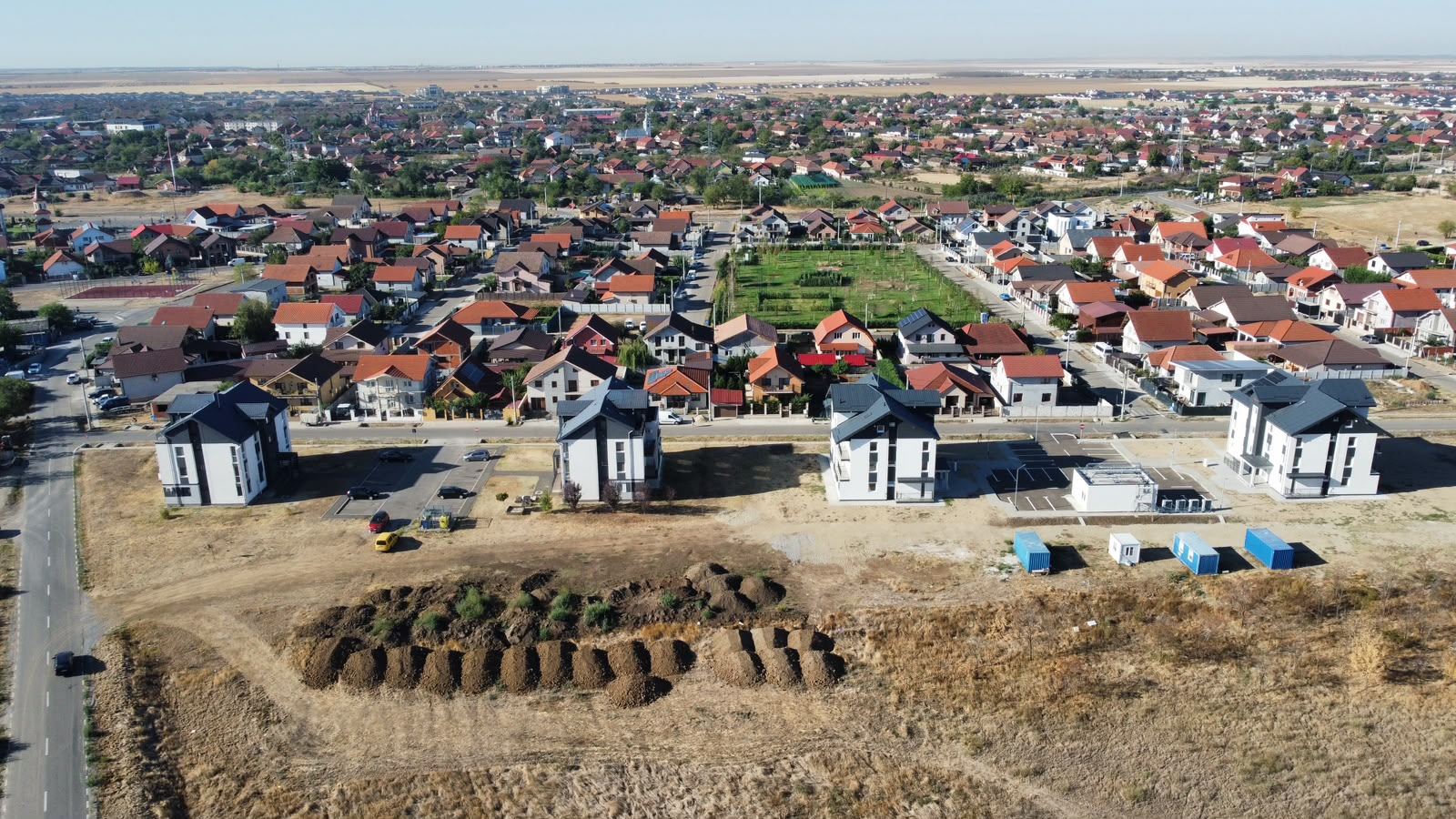

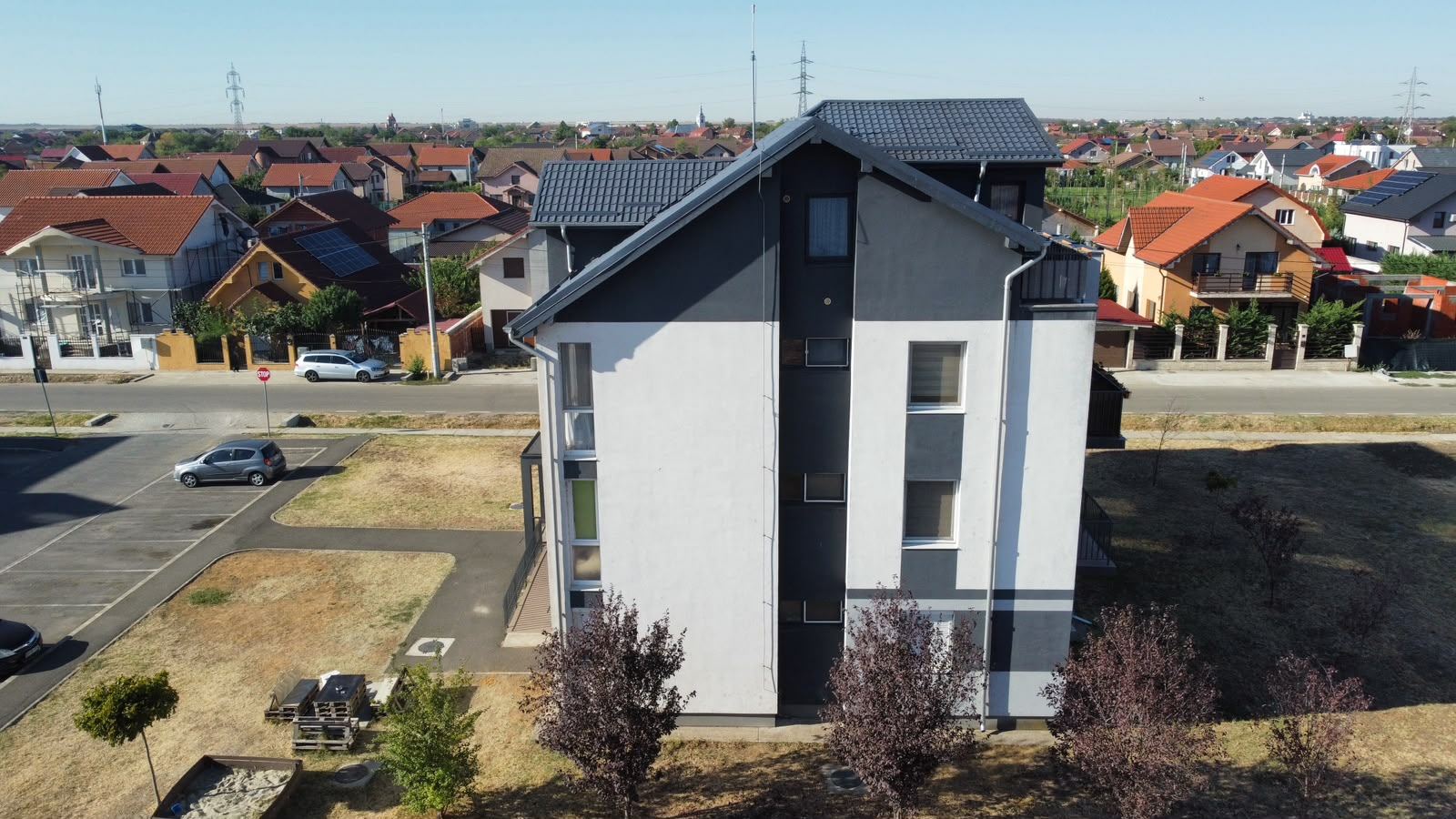

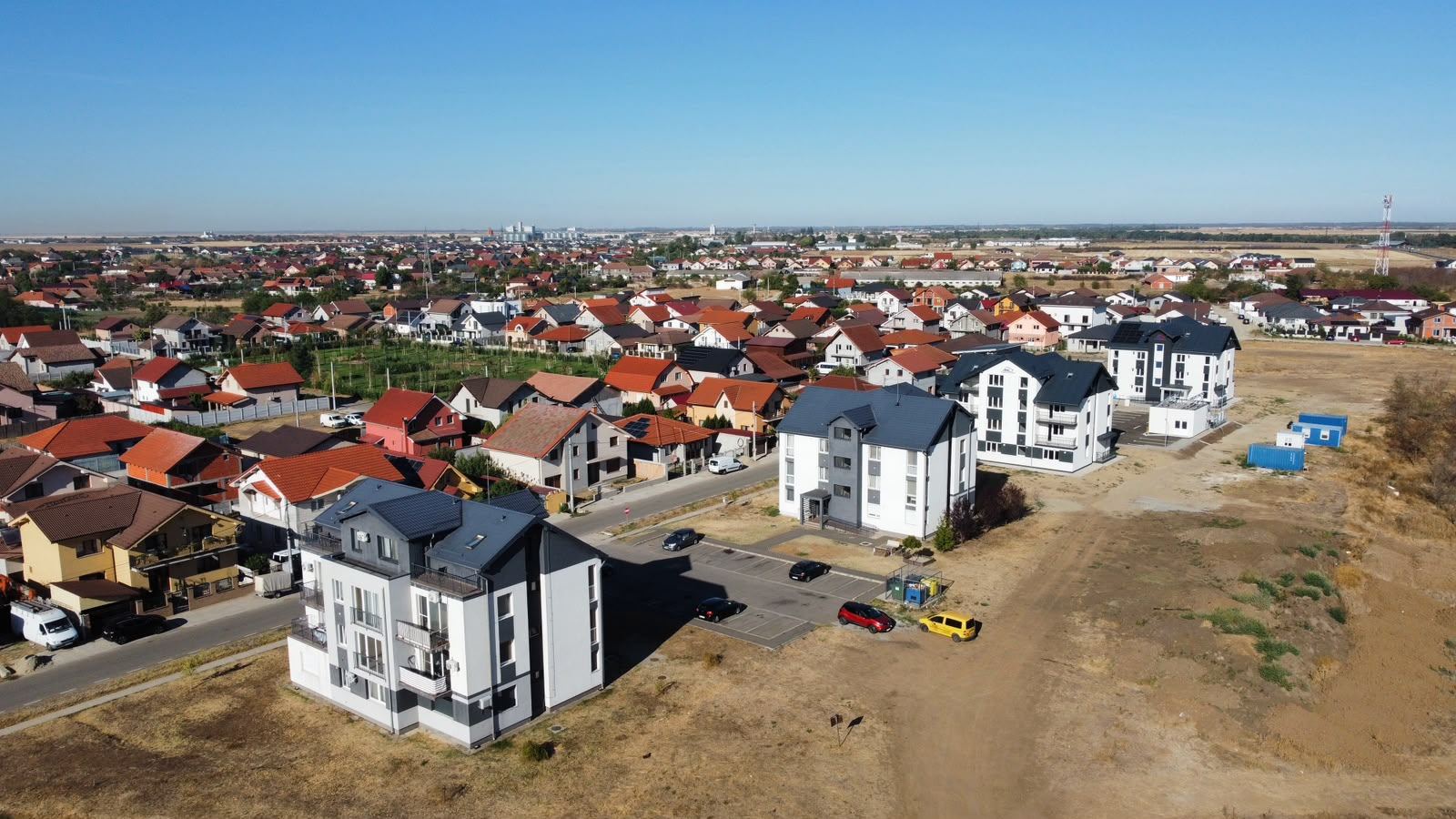

Regim de înălțime P+2E+M: corpurile C1 și C2 de locuințe cu parter, două etaje și mansardă, plus corpul C3 (anexă parter), realizate în etapa II a ansamblului de locuințe pentru tineri destinate închirierii.
Structură: pereți portanți din zidărie cu blocuri ceramice cu goluri verticale, mortar M50-z, confinată cu stâlpișori și centuri din beton armat; stâlpi și grinzi din beton armat, planșee din beton armat peste fiecare nivel și șarpantă din lemn.
Fundații: fundații continue armate la partea inferioară și superioară, cu centură soclu din beton armat, pe pernă de piatră spartă peste blocaj de bolovăniș, la cota -1.60 m față de terenul natural.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
COFIDO SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
280 kPa
Adâncime fundare:
-1.60 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Strat de egalizare |
C8/10 |
– |
Beton de egalizare sub fundații |
Fundații continue și centură soclu |
C25/30 |
B500C |
Clasa de expunere 1a/2a; impermeabilitate P4; A/C 0.60 |
Sâmburi, stâlpi, centuri, planșee |
C20/25 |
B500C |
Zidărie blocuri ceramice cu mortar M50-z; ciment I.2.1 |
Personal calificat și certificat
Responsabil tehnic cu execuția și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Perna de piatră spartă se verifică cu placa Lucas Ø600 mm înainte de fundare
Modificări doar cu acordul proiectantului, prin dispoziții de șantier avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

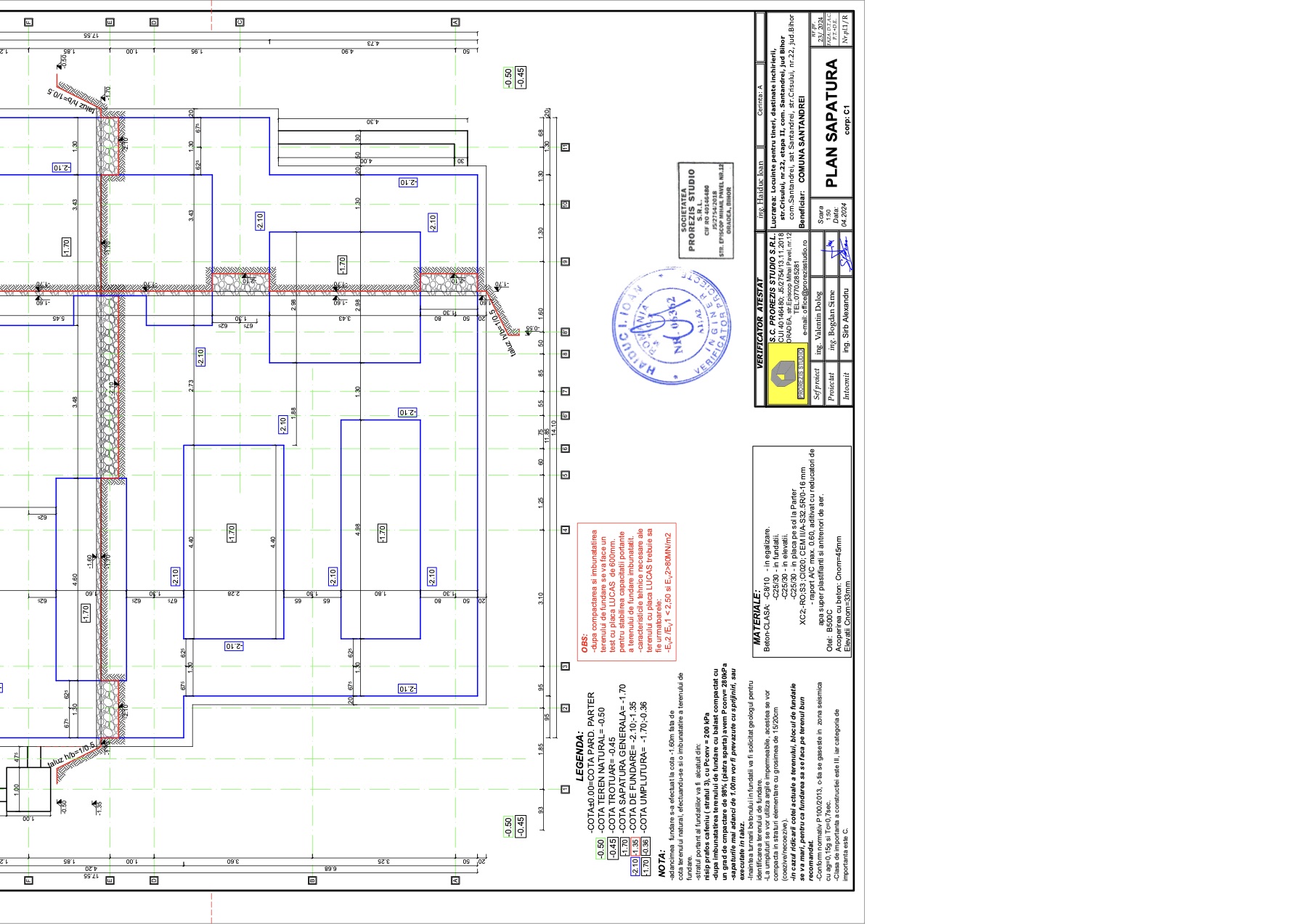

Infrastructură (corp C1, C2, C3): Plan săpătură; plan fundații; detalii fundații I și II; extrase de armătură fundații.
Suprastructură: Planuri de cofraj și armare inferioară/superioară planșee peste parter, etaj I, etaj II și mansardă; detalii centuri și grinzi cu extrase; detalii sâmburi și stâlpi pe fiecare nivel; scări de acces cu vederi și extrase.

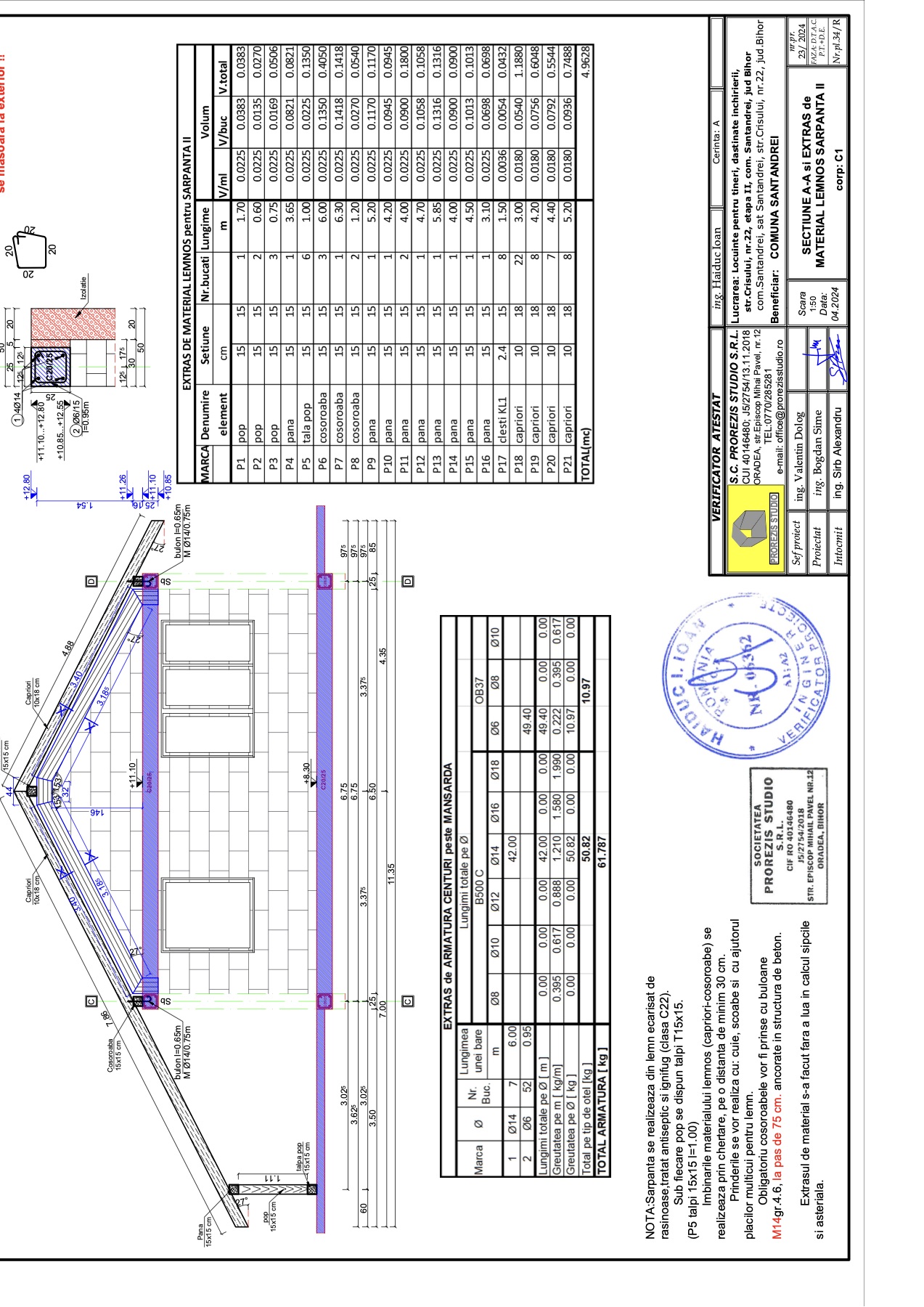

Acoperiș: Planuri șarpantă I și II cu secțiuni și extrase de material lemnos; centralizatoare de materiale pentru fiecare corp.
