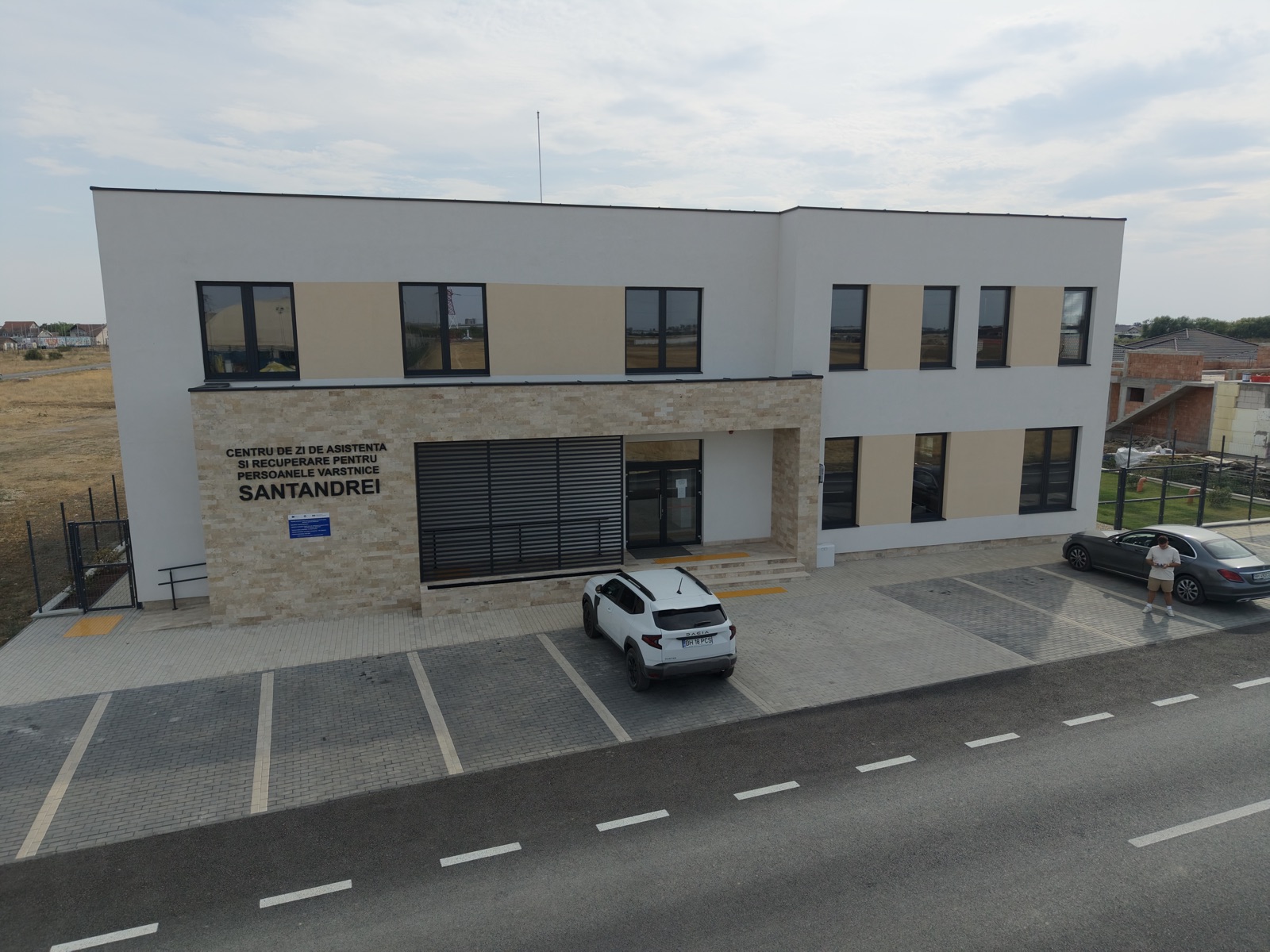

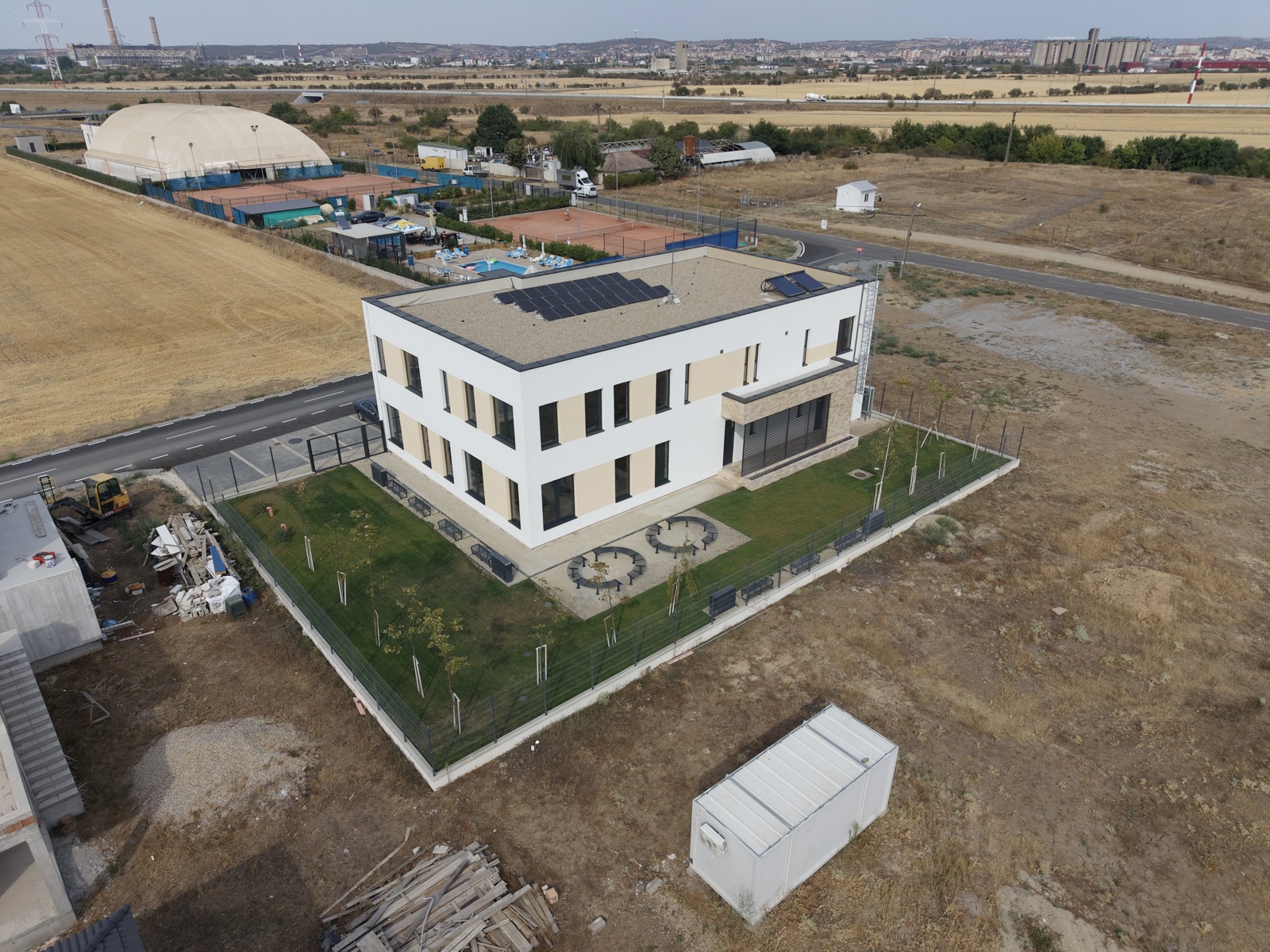

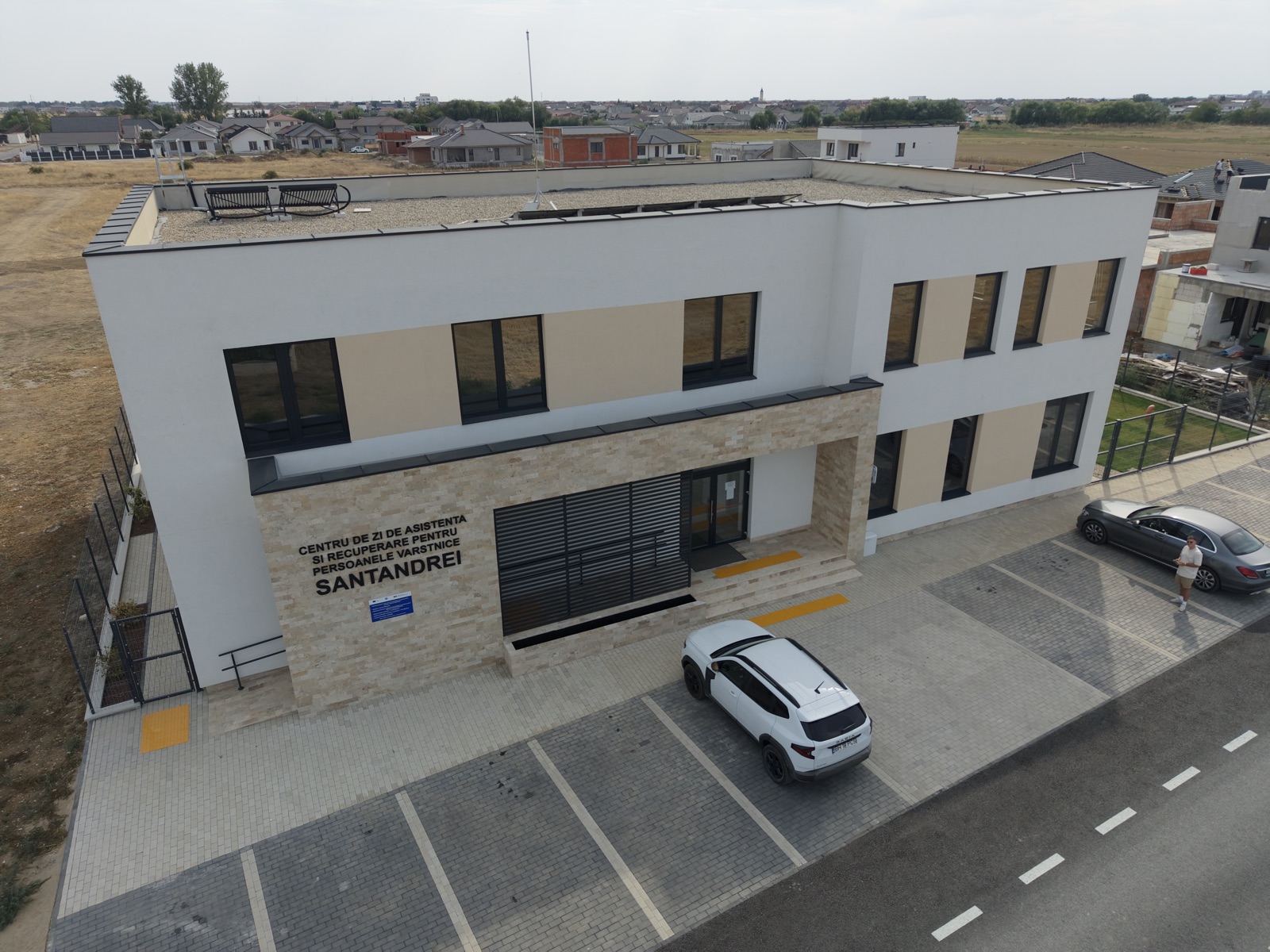

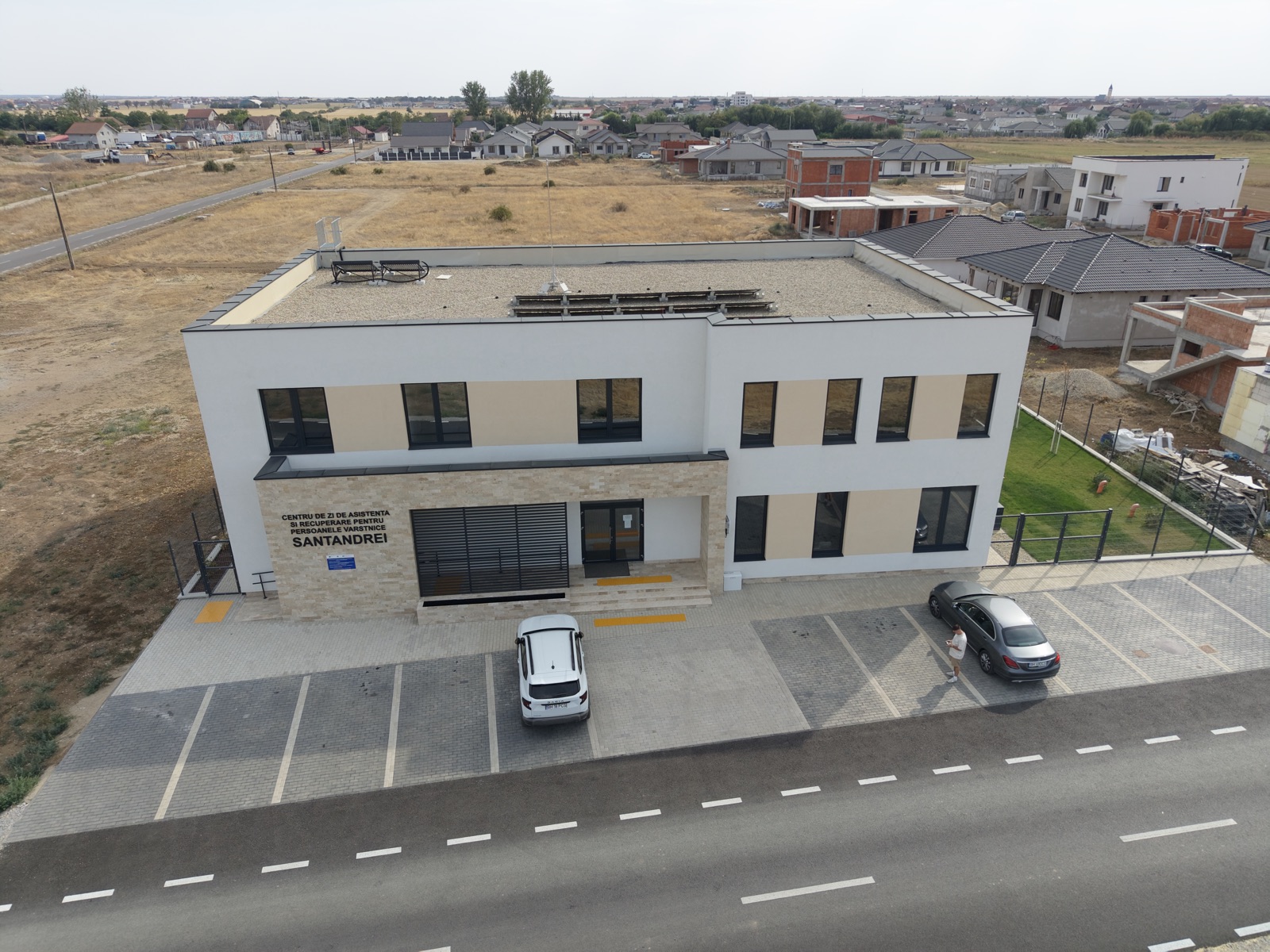

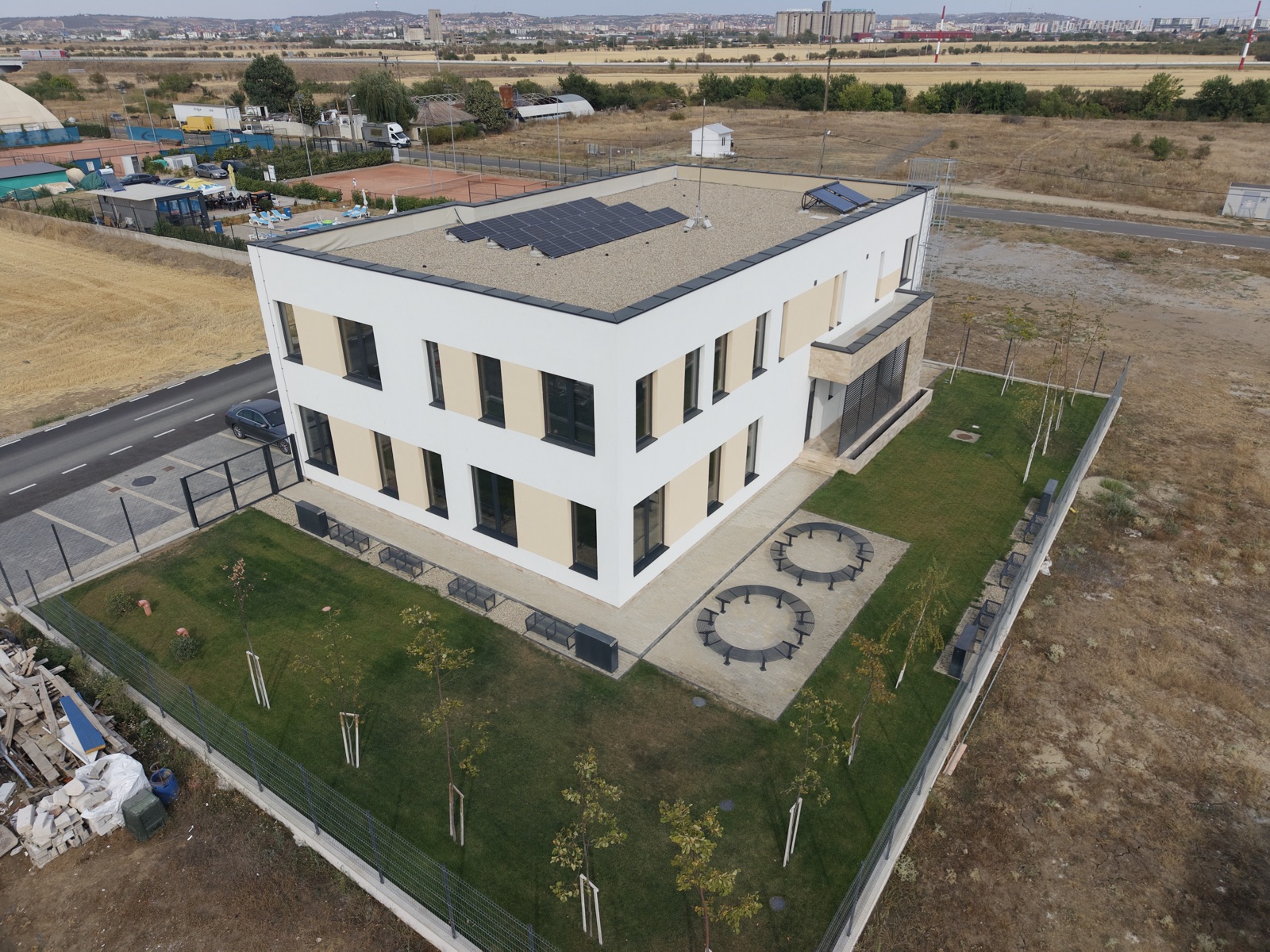

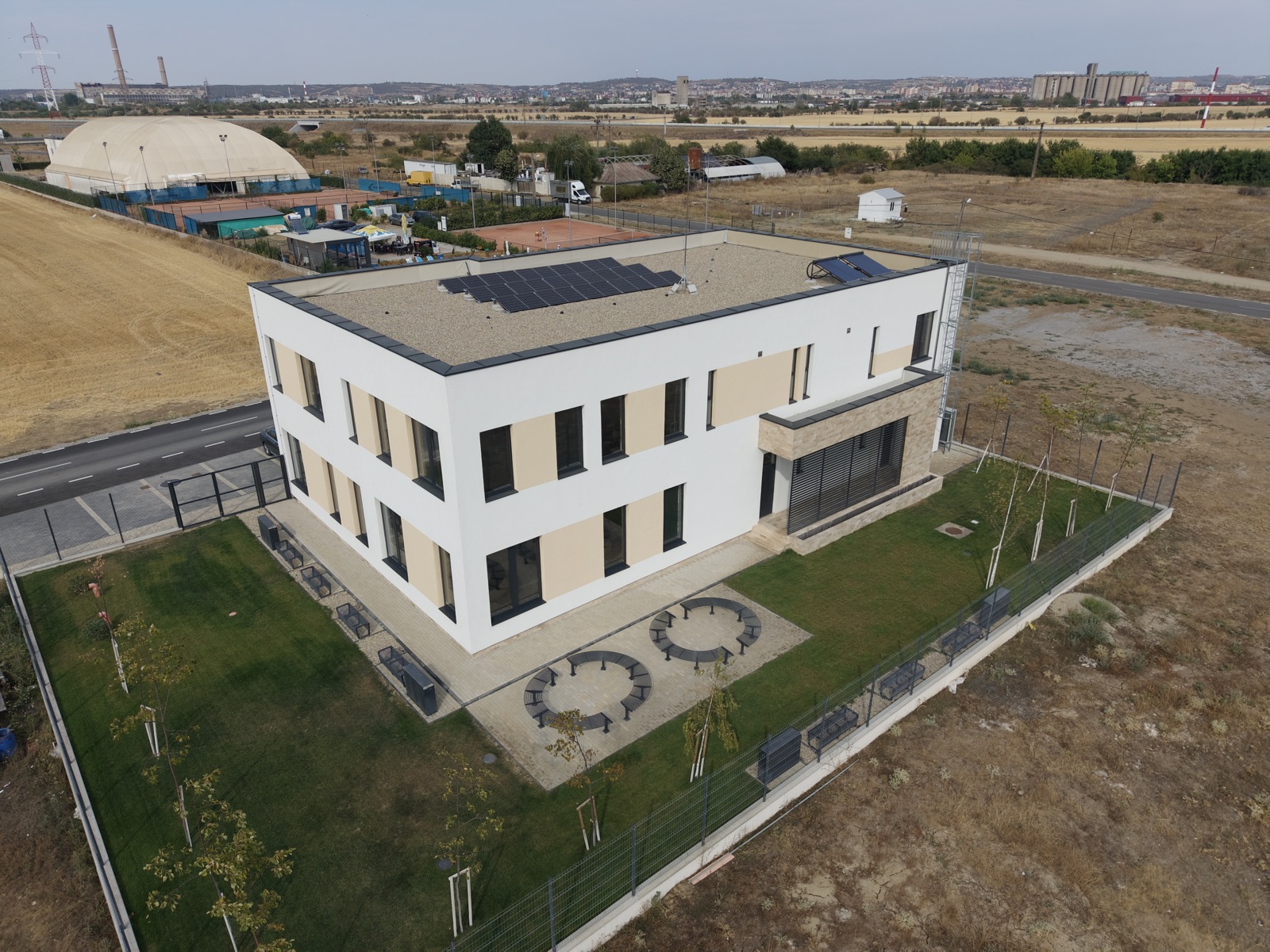

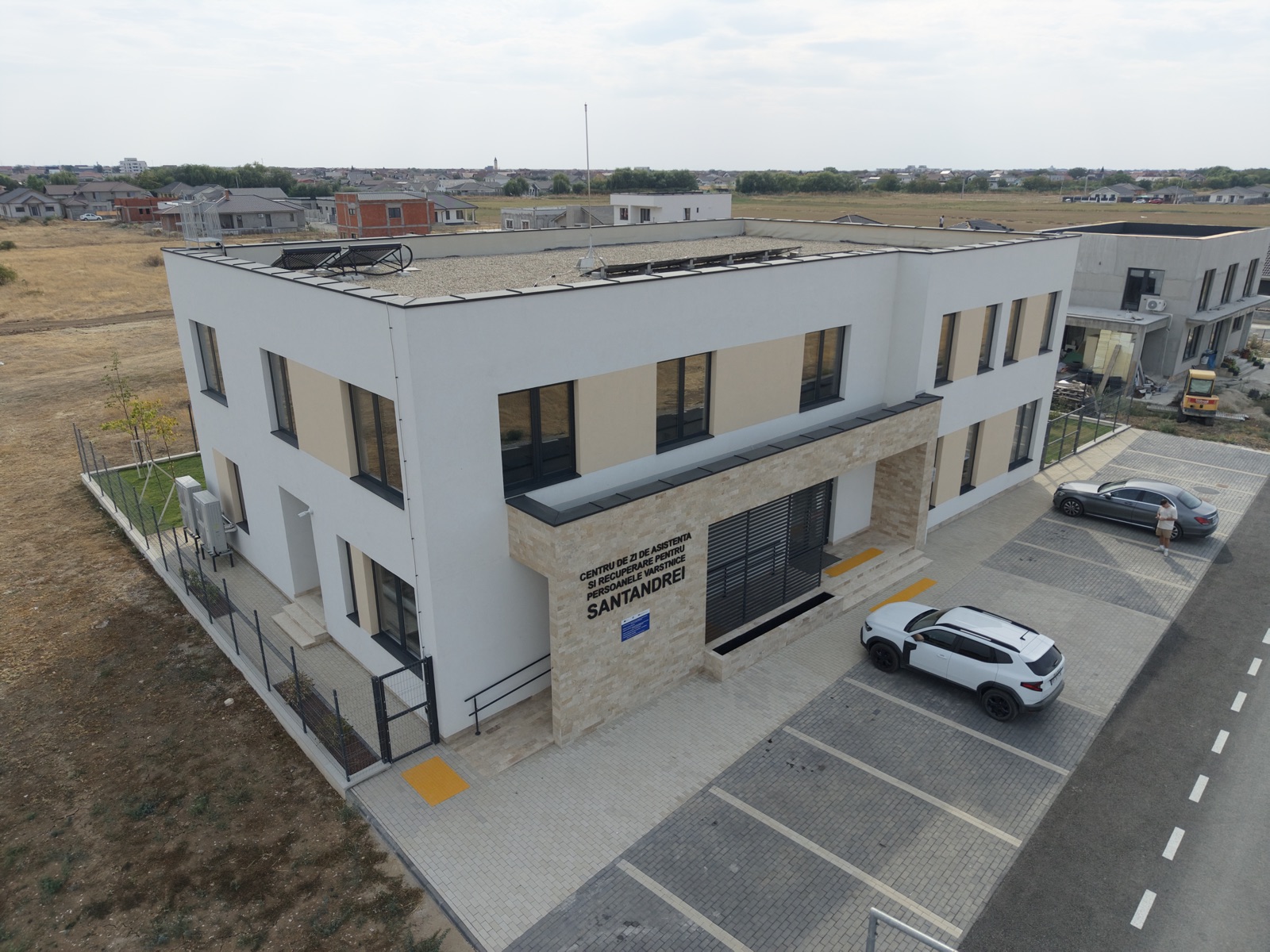

Proiect de structură pentru construirea unui centru de zi de tratament și recuperare pentru persoanele vârstnice în comuna Sântandrei: clădire P+E din zidărie ceramică confinată, cu planșee și scară din beton armat, pe fundații continue și izolate. Beneficiar: COMUNA SÂNTANDREI
Sântandrei, Bihor
Construcție publică
2024
Sat Sântandrei, comuna Sântandrei, nr. cad. 59013, jud. Bihor
Regim de înălțime P+E: centru de zi pentru tratamentul și recuperarea persoanelor vârstnice, documentație la nivel de studiu de fezabilitate.
Structură: zidărie portantă din blocuri ceramice cu goluri verticale de 25 cm și mortar M50-z, confinată cu sâmburi și stâlpi din beton armat; planșee din beton armat peste parter și etaj; scară din beton armat.
Fundații: fundații continue cu centură soclu din beton armat și fundații izolate (tip F1 și F2), la -1.00 m, pe argilă nisipoasă cafenie.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
COFIDO SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
I.I. Ciura Iuliu Lucian
Capacitate portantă:
300 kPa
Adâncime fundare:
-1.00 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Strat de egalizare |
C8/10 |
– |
Beton de egalizare sub fundații |
Fundații continue, grinzi de fundare, blocuri și cuzineți |
C25/30 |
B500C |
Clasa de expunere 1a/2a; P4; XC1/XC2-RO; S3; Cl0.20 |
Sâmburi, centuri, planșee |
C25/30 |
B500C |
CEM II/A-S 32.5R, 0-16 mm; A/C max. 0.60; aditivat |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Tehnologie de execuție obișnuită, fără lucrări speciale
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor; caiet de sarcini

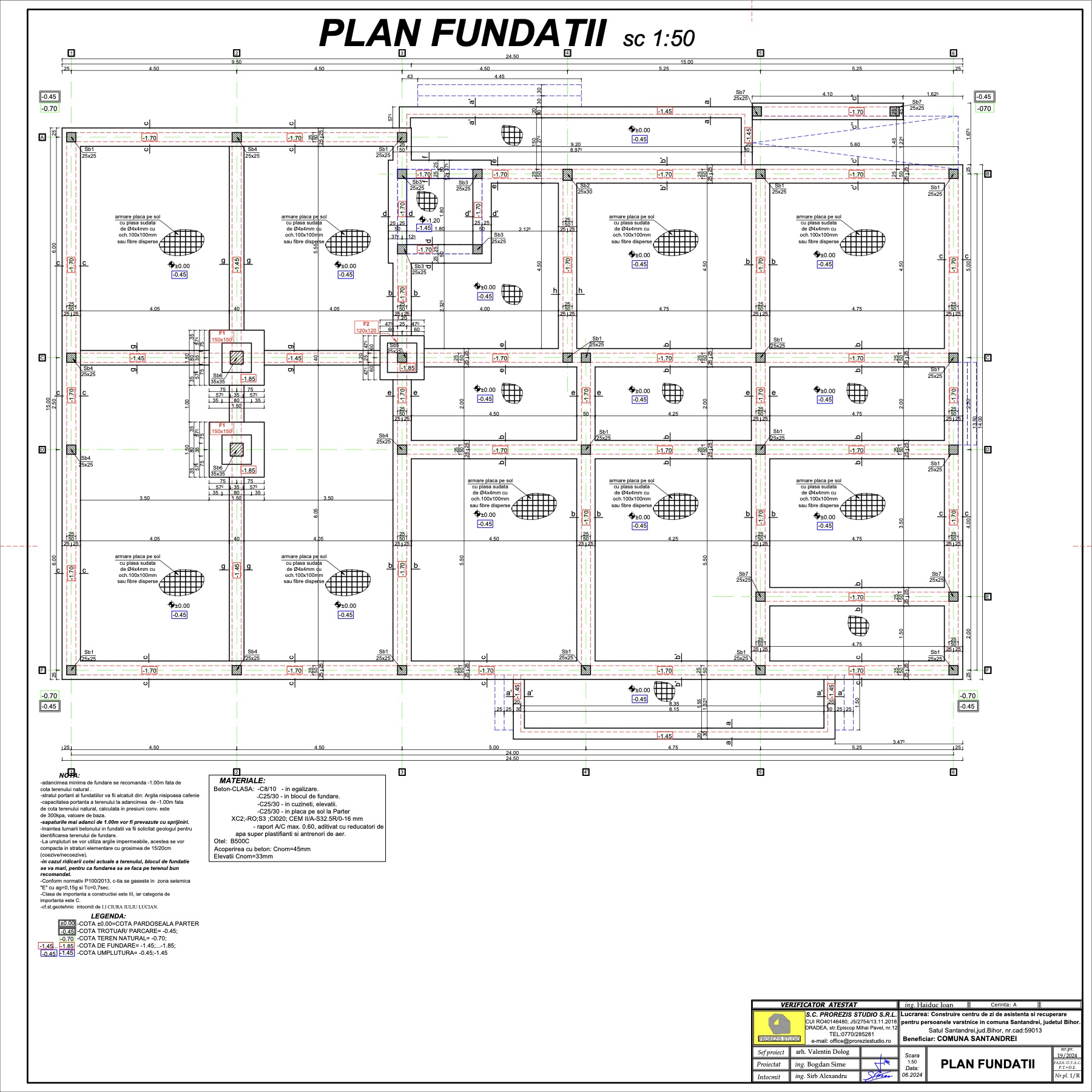

Infrastructură: Plan fundații; fundații izolate tip F1 și F2 cu extrase; detalii fundații; extras fundații, plasă sudată și detalii legături.
Suprastructură: Planuri de cofraj și armare planșee peste parter și etaj; detalii centuri și grinzi; scară acces etaj cu secțiuni; detalii sâmburi cu extras; centralizator materiale.
