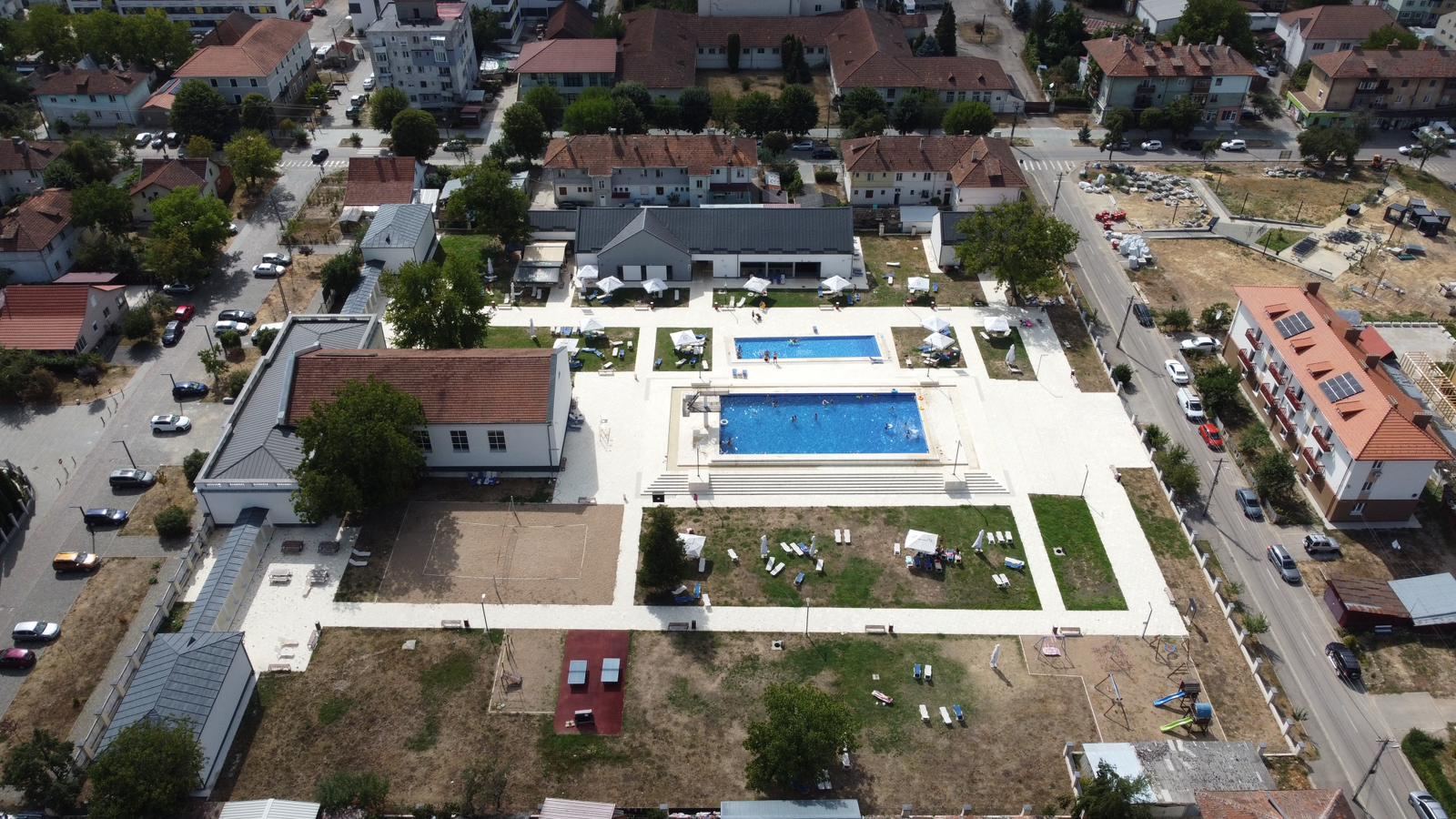

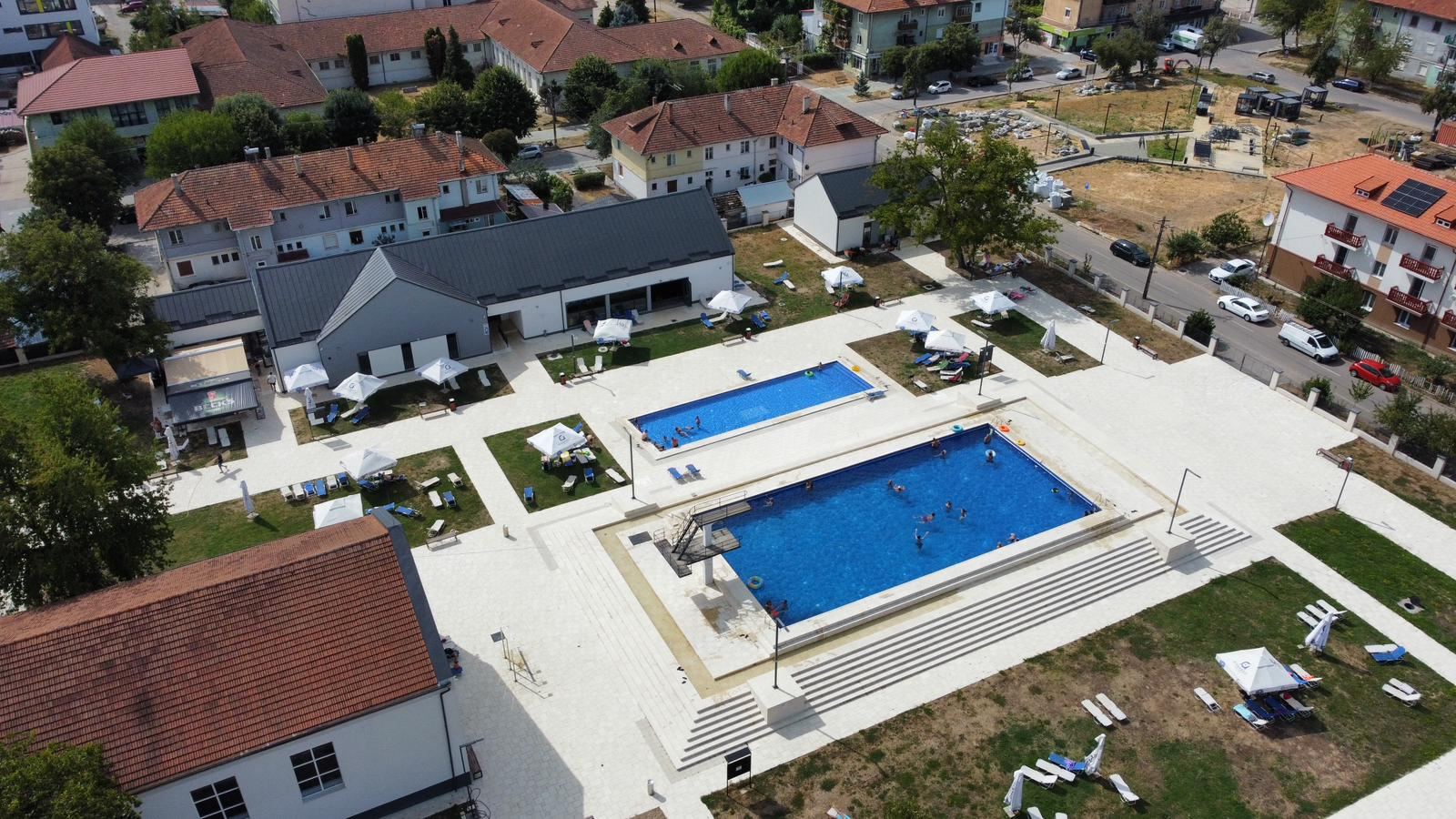

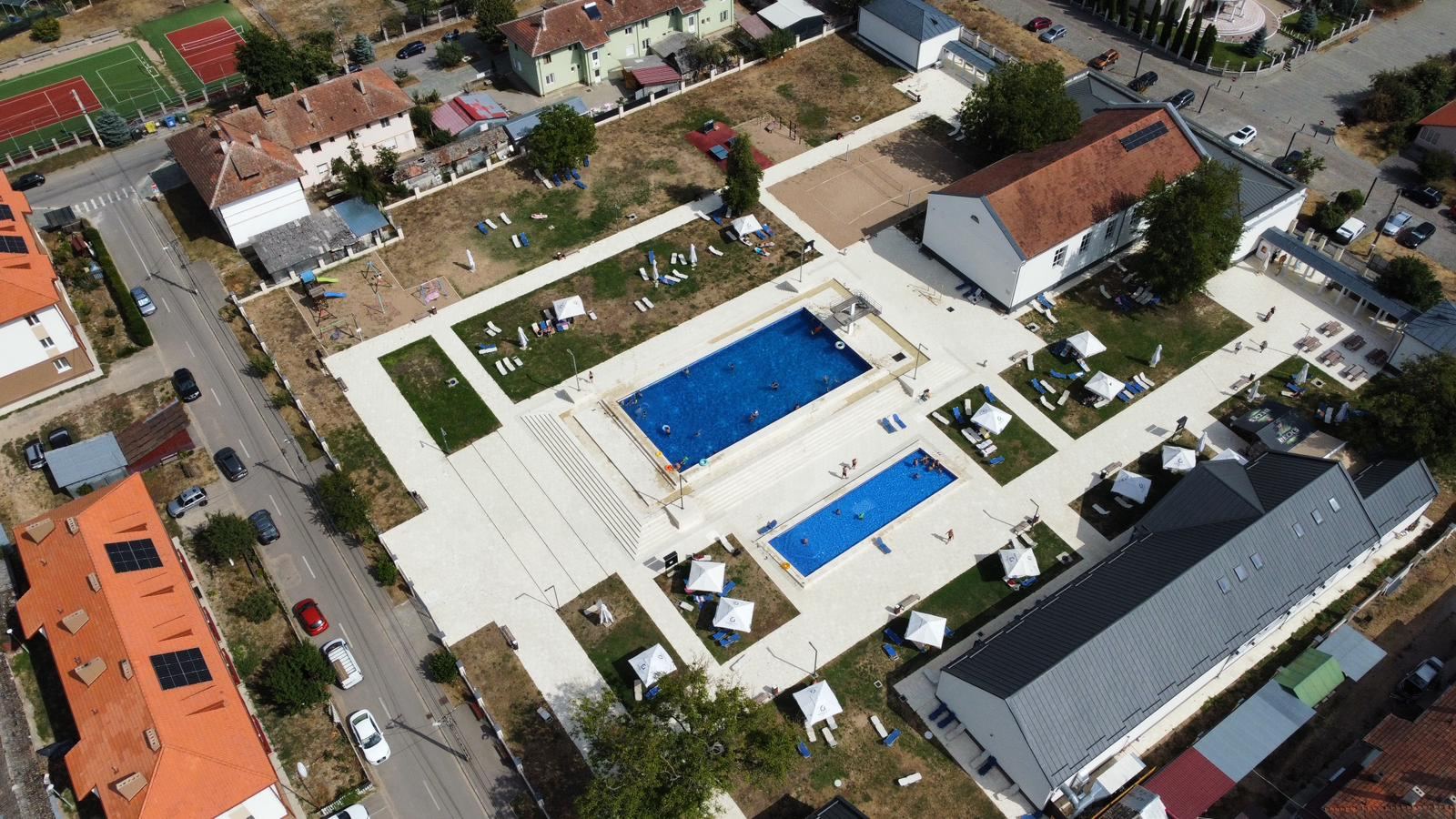

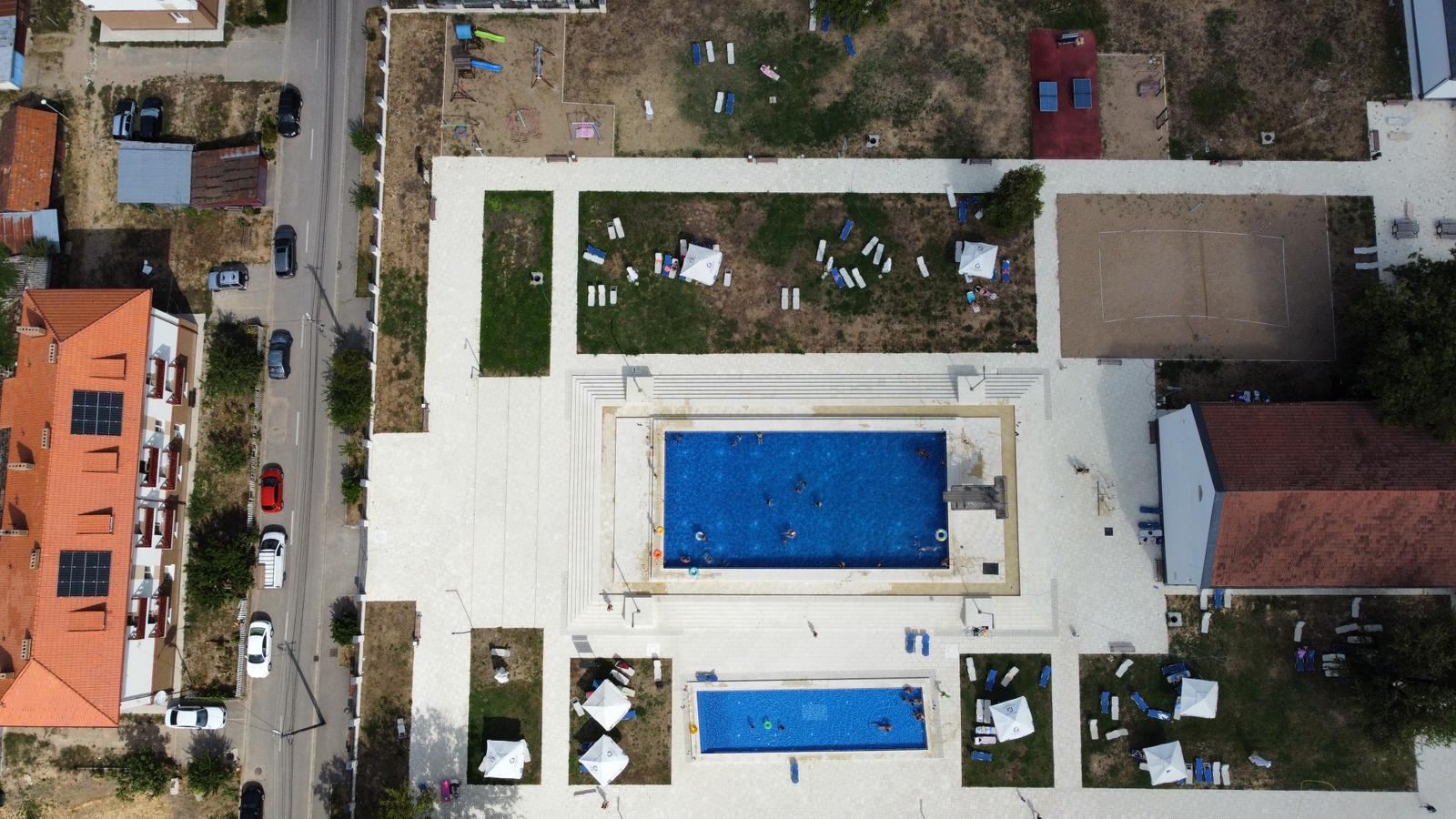

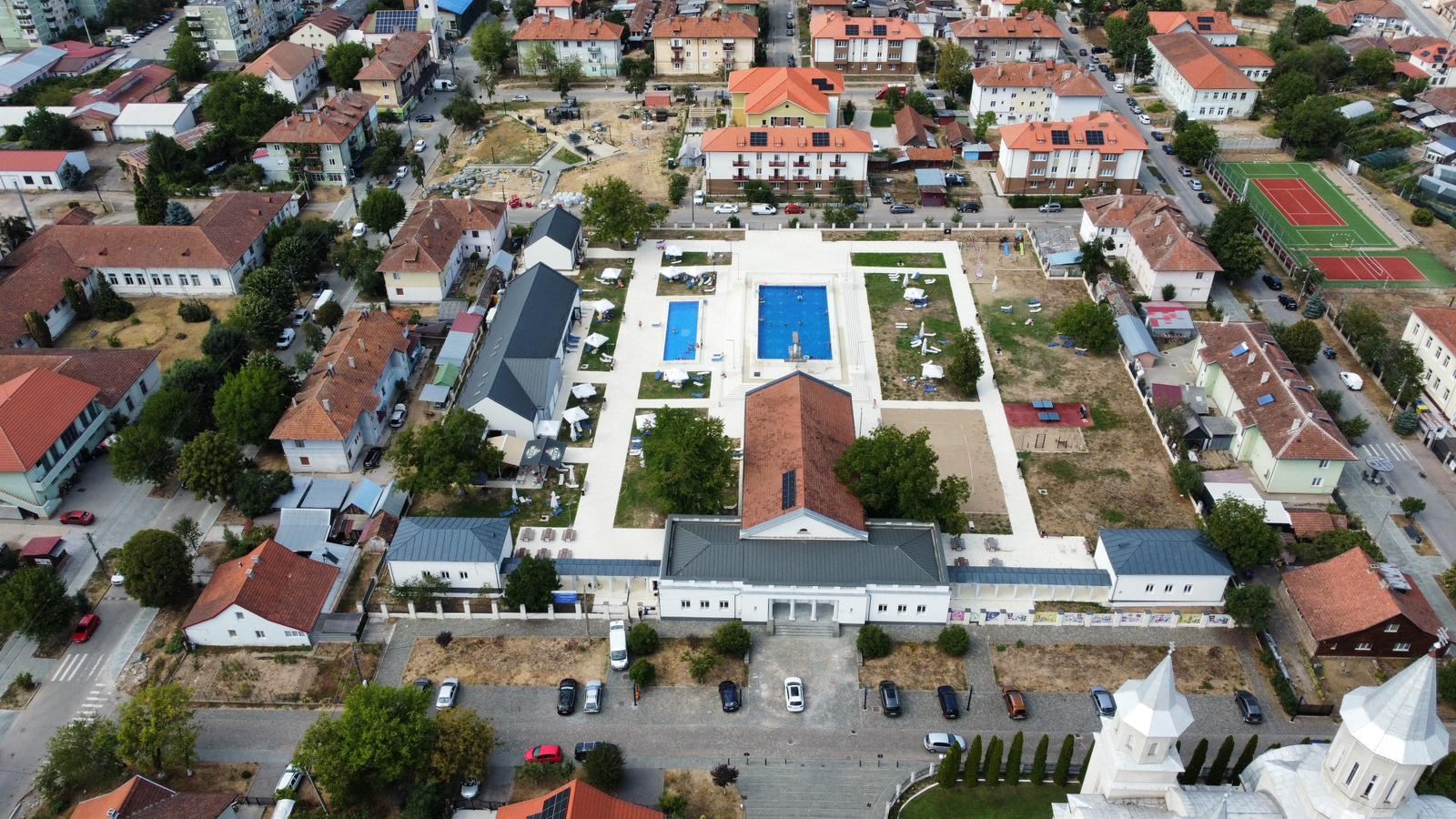

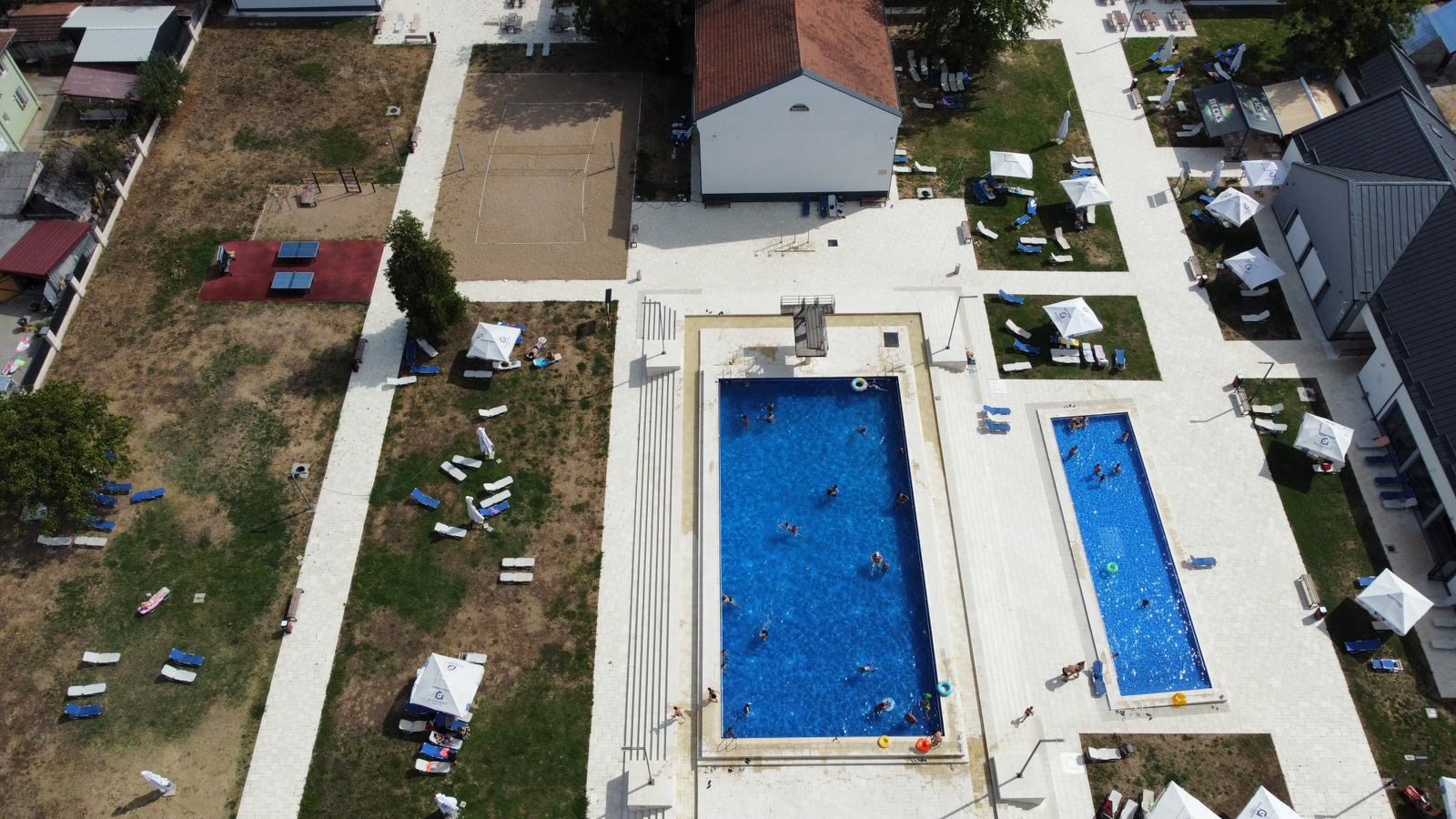

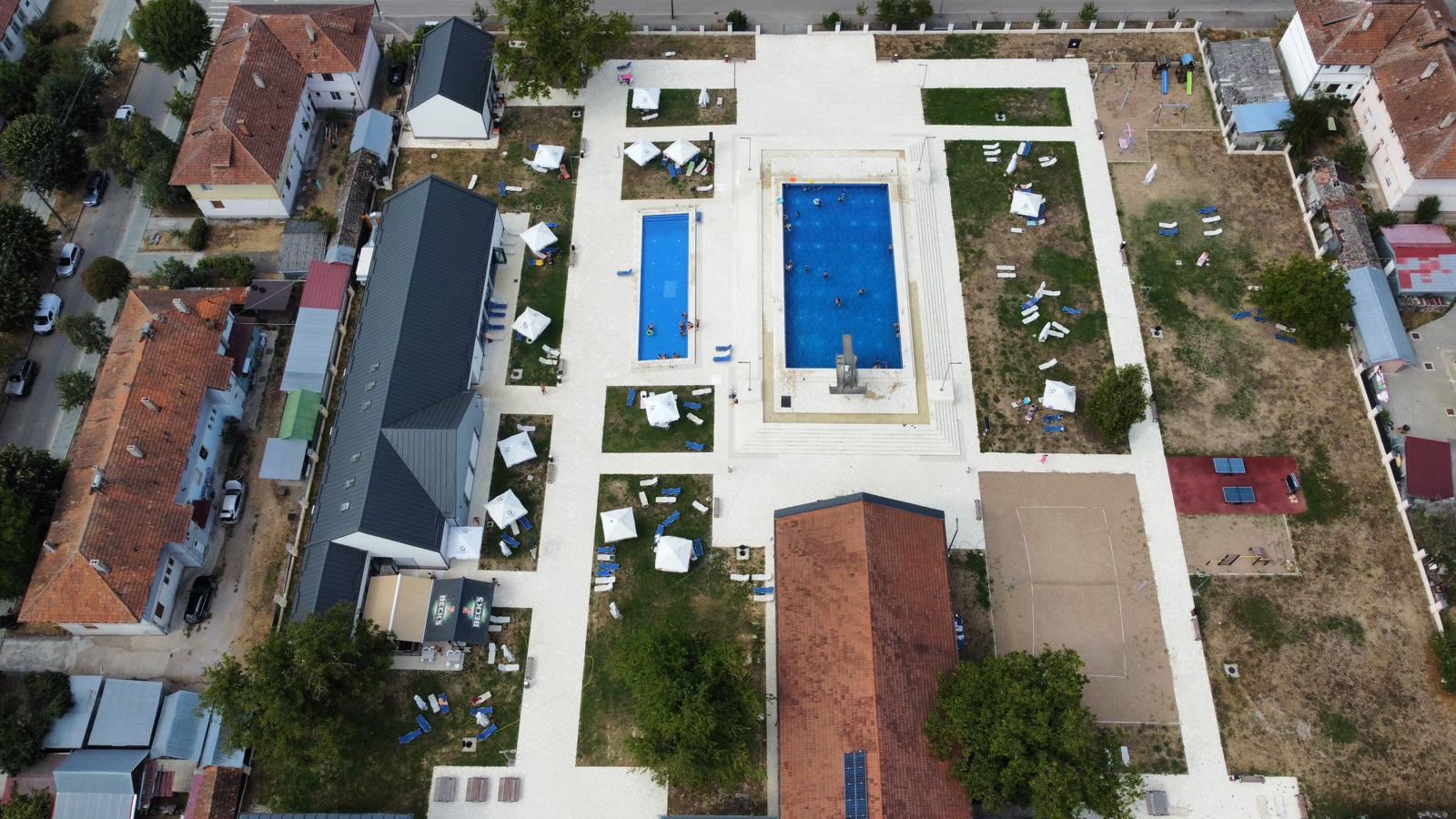

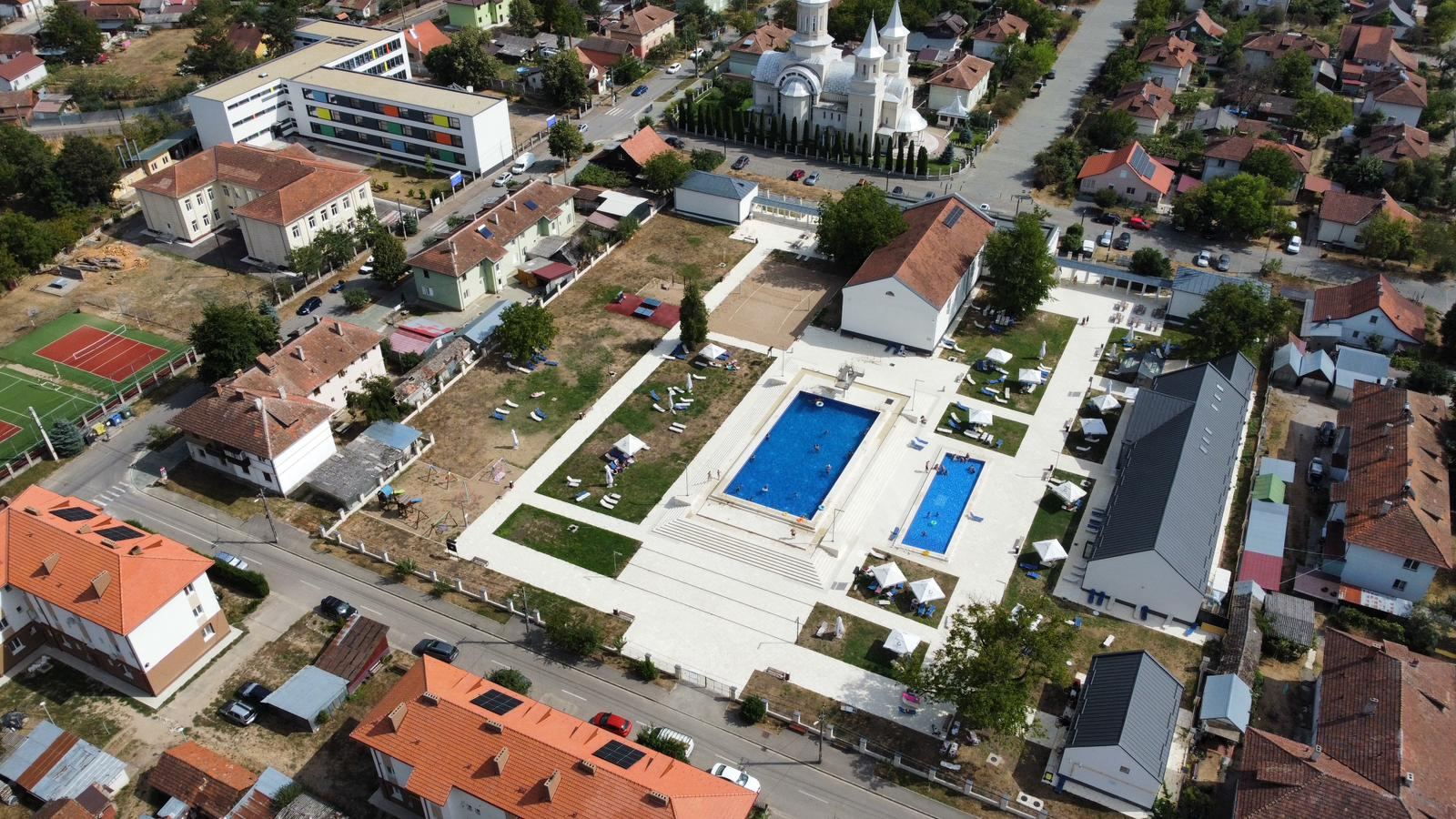

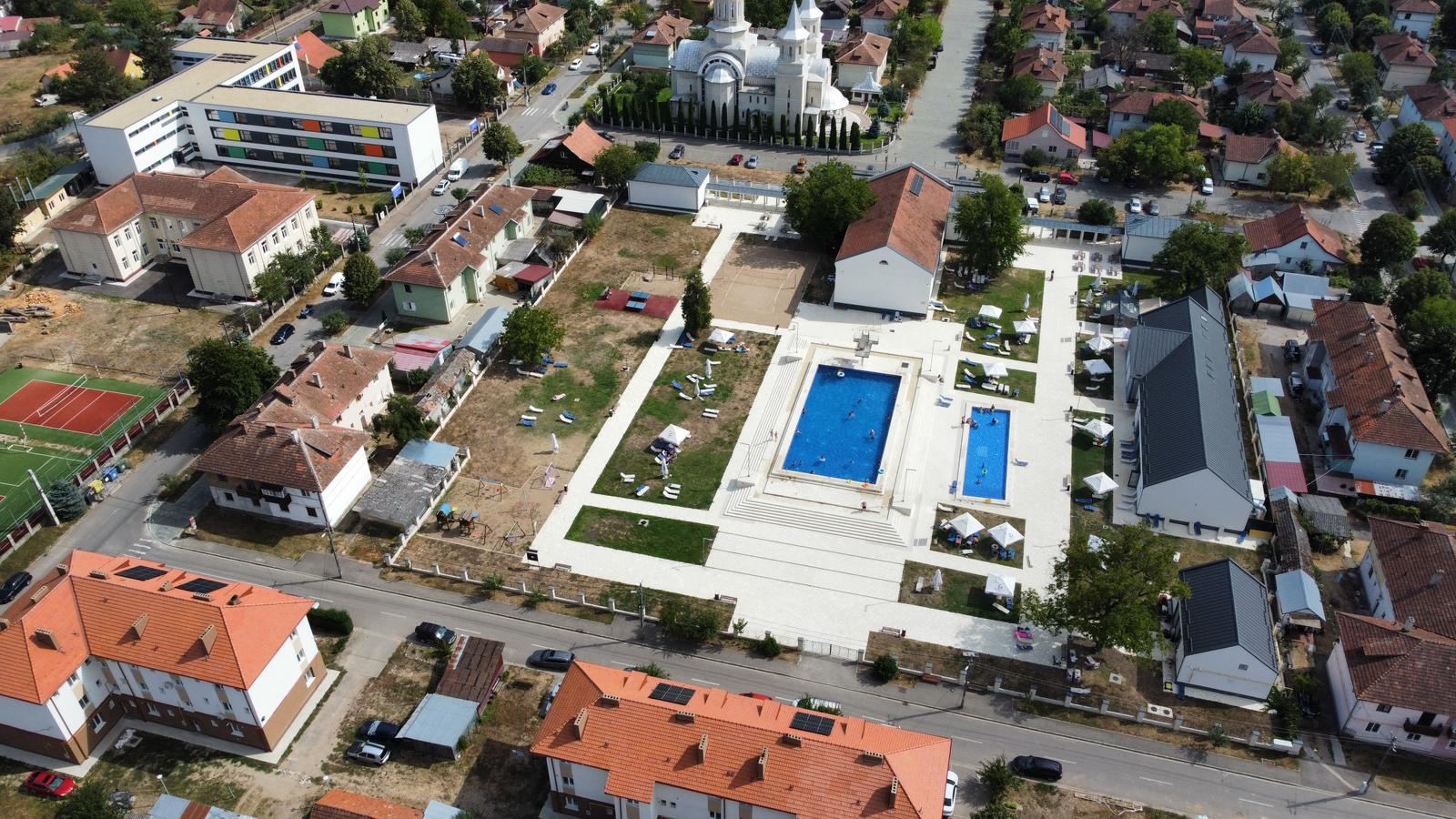

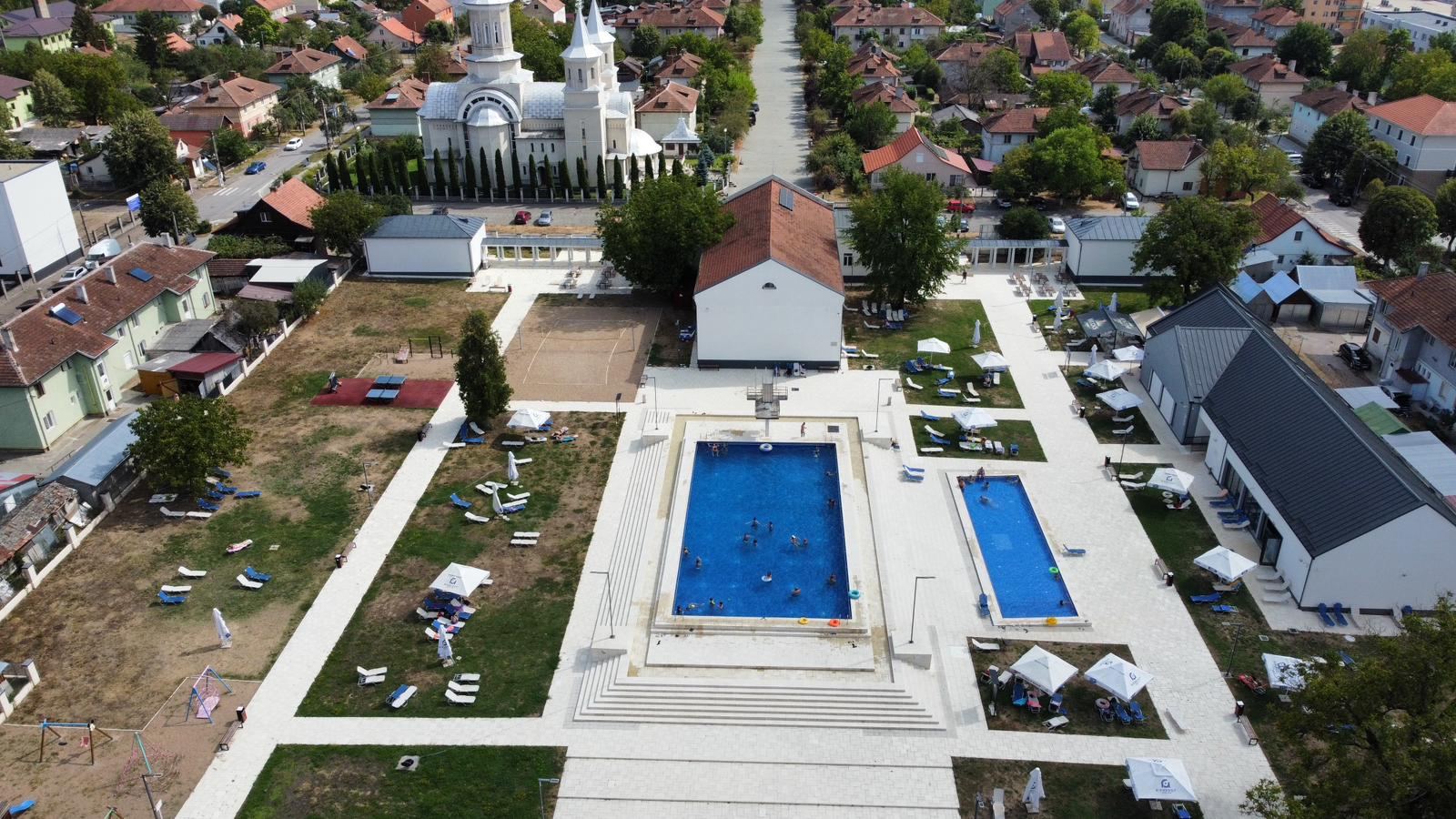

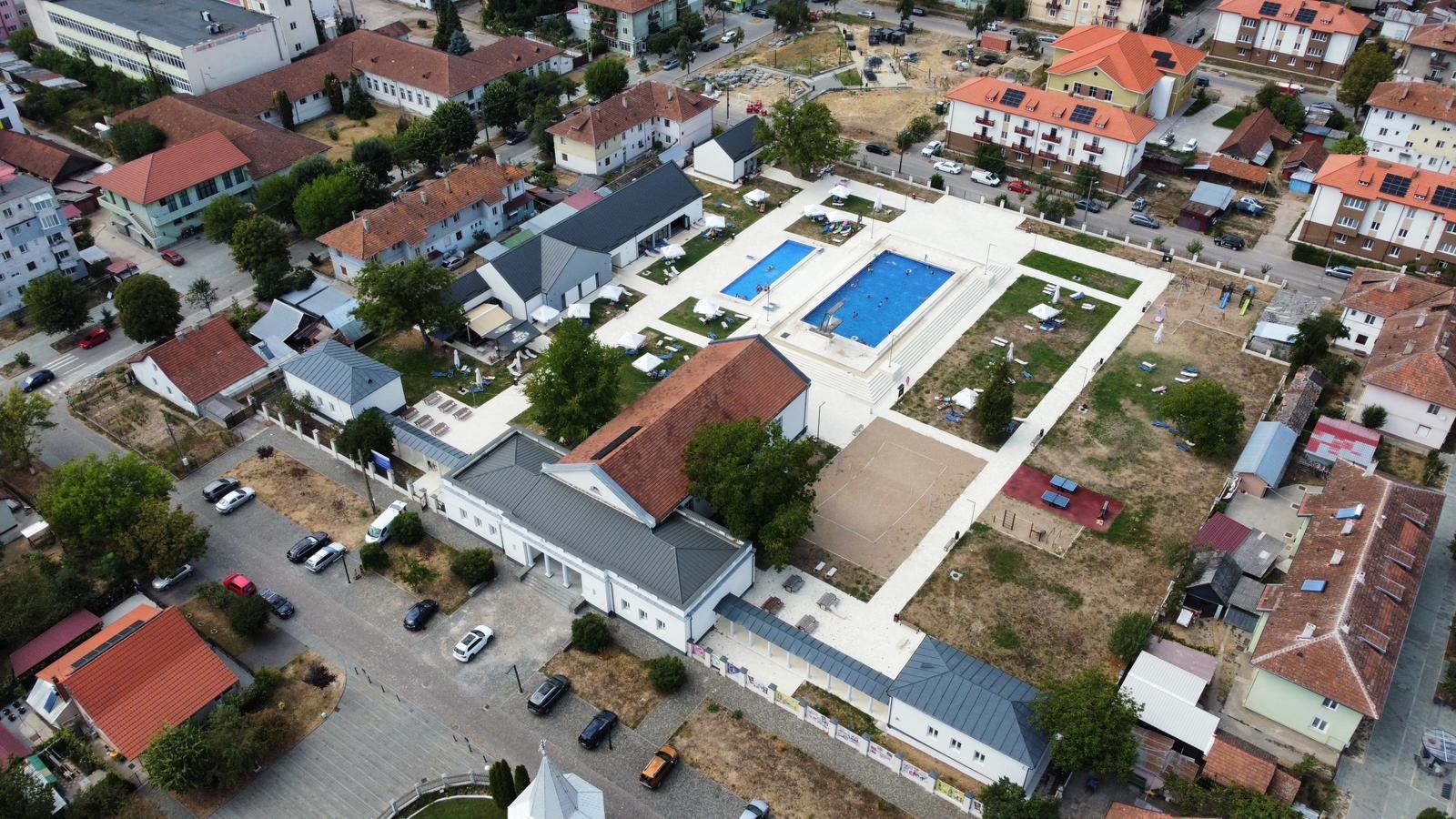

Proiect de structură pentru zona de recreere din Ștei – centru multifuncțional recreativ pe strada Sportului: corp bazin acoperit cu ferme metalice, corp centrală termică și bazin descoperit din beton armat. Beneficiar: ORAȘUL ȘTEI
Ștei, Bihor
Construcție publică
2020
Oraș Ștei, str. Sportului, nr. 1, jud. Bihor
Corp bazin acoperit (parter): zidărie Porotherm cu mortar M50-z întărită cu sâmburi și centuri din beton armat, planșeu parțial de beton armat și șarpantă din lemn sprijinită pe ferme metalice prinse de stâlpii de beton prin plăcuțe înglobate la cota +3.00 m.
Corp centrală termică (parter): zidărie Porotherm cu sâmburi din beton armat, planșeu de beton armat și șarpantă din lemn, pe fundații continue cu centură soclu.

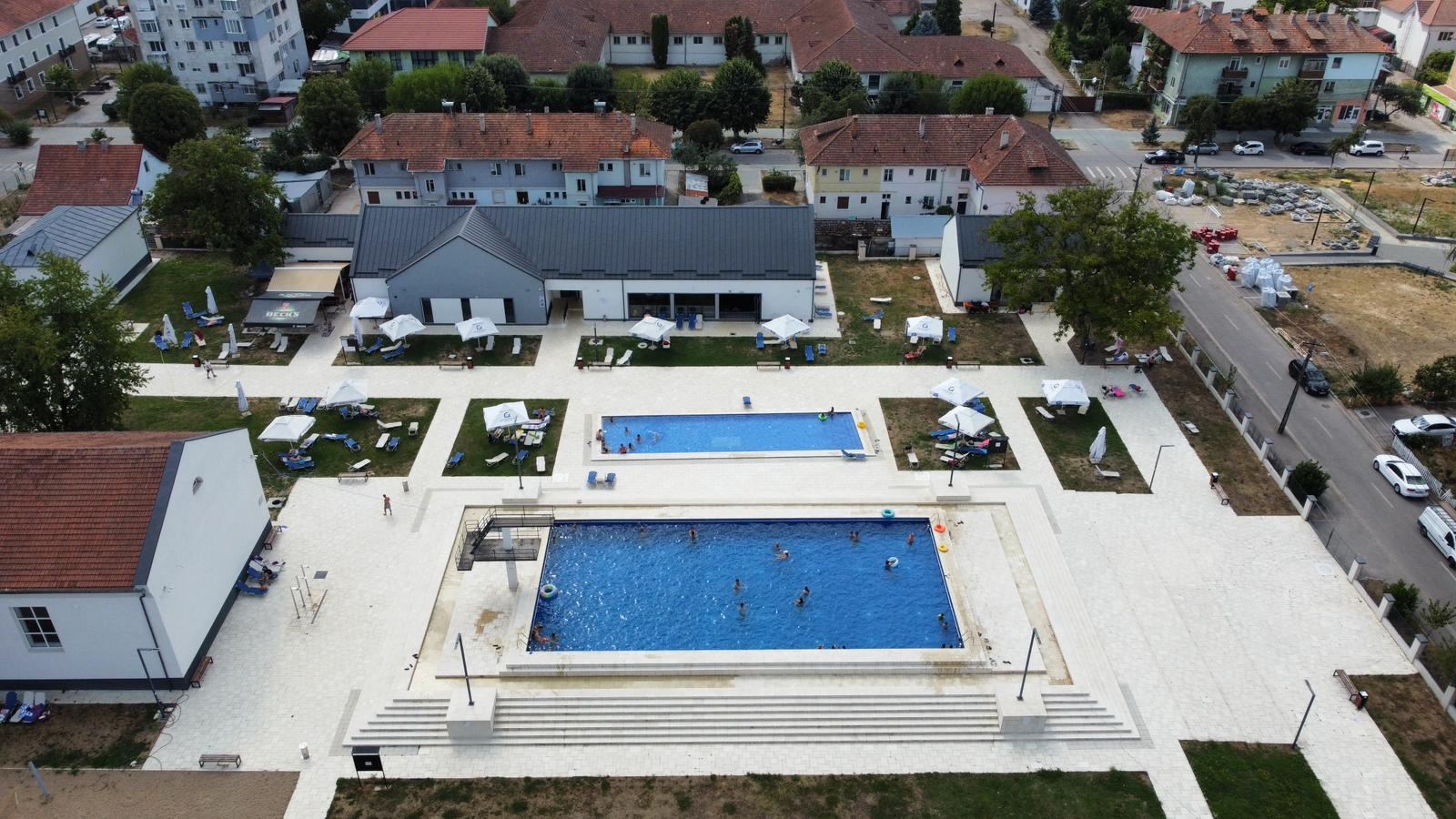

Bazin descoperit: elevații și radier din beton armat C25/30 de 25 cm, armate cu două plase Ø8/200 mm, cu hidroizolație și balast compactat până la cota vechiului bazin.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
COFIDO SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
S.C. GEOTEHNICUM S.R.L. (nr. 57/2018)
Capacitate portantă:
350 kPa
Adâncime fundare:
-1.60 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații, elevații, centuri, stâlpi, planșee |
C16/20 |
OB37 / PC52 (BST500C) |
Clasa de expunere 1a/2a; P4; A/C 0.65 |
Bazin de înot (elevații, sâmburi, radier) |
C25/30 |
OB37 / PC52 |
XC4; S3; Cl0.20; A/C max. 0.60 |
Ferme metalice |
– |
Oțel structural |
Suduri pe contur, categoria B (STAS 767/0-88) |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Sudurile se execută numai de sudori autorizați și se poansonează
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

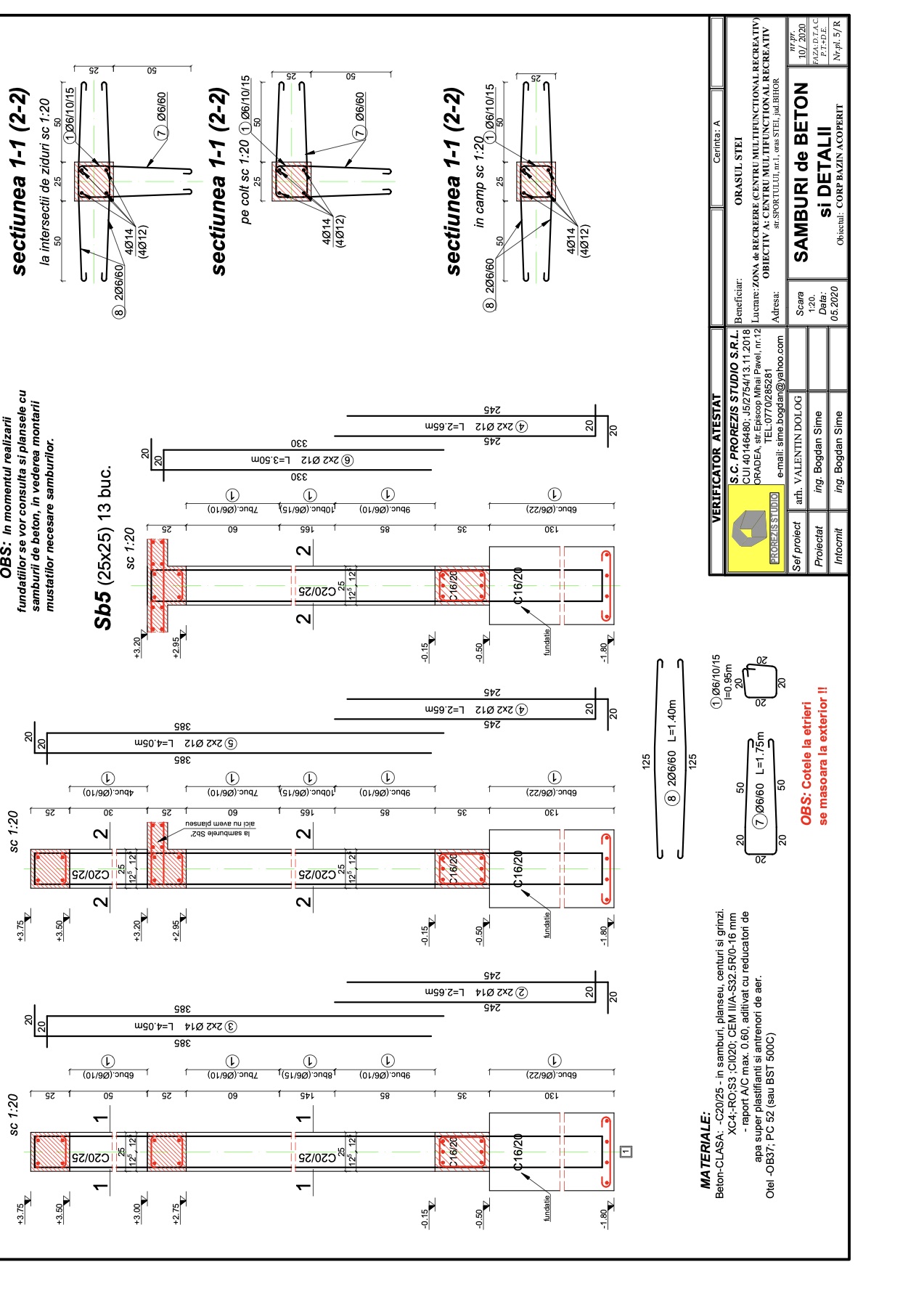

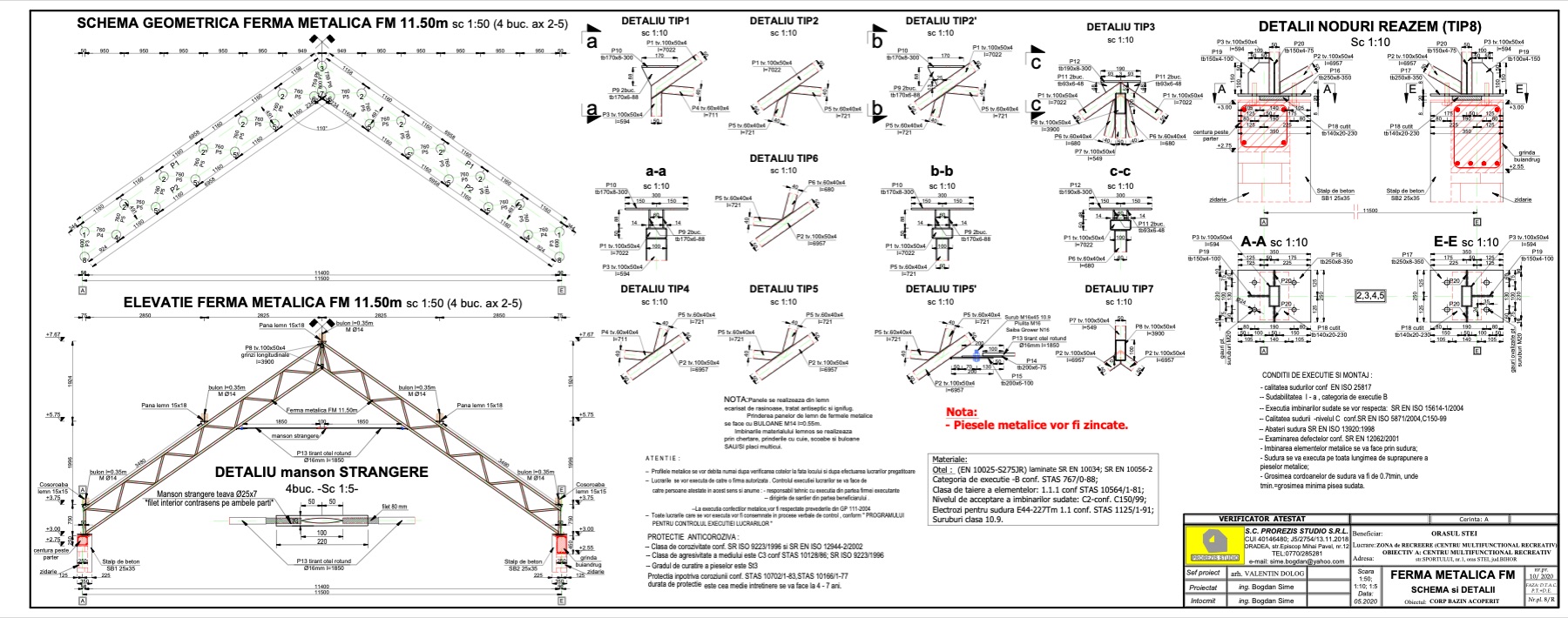

Corp bazin acoperit: Plan fundații; fundații continue și izolate cu extrase; detalii structură bazin; sâmburi și stâlpi de beton; ferme metalice FM cu schemă, detalii și extras de materiale; scară acces pod; cofraj și armare planșeu peste parter; grinzi și centuri peste pod.
Centrală termică și bazin descoperit: Fundații, planșeu și șarpantă; elevații și radier bazin cu extrase de armătură.
