Proiect de structură pentru repararea corpului C1 și extinderea fabricii de confecții Giada Shoes din Ștei cu corpurile C2 (P) și C3 (P+E), cu funcțiuni de birouri și depozite: zidărie portantă și cadre din beton armat, planșee monolite, fundații continue și izolate. Beneficiar: GIADA SHOES S.R.L.
Ștei, Bihor
Construcție industrială
2022
Oraș Ștei, str. Crișului, nr. 17/A, nr. cad. 51322, 51323, 51324, jud. Bihor

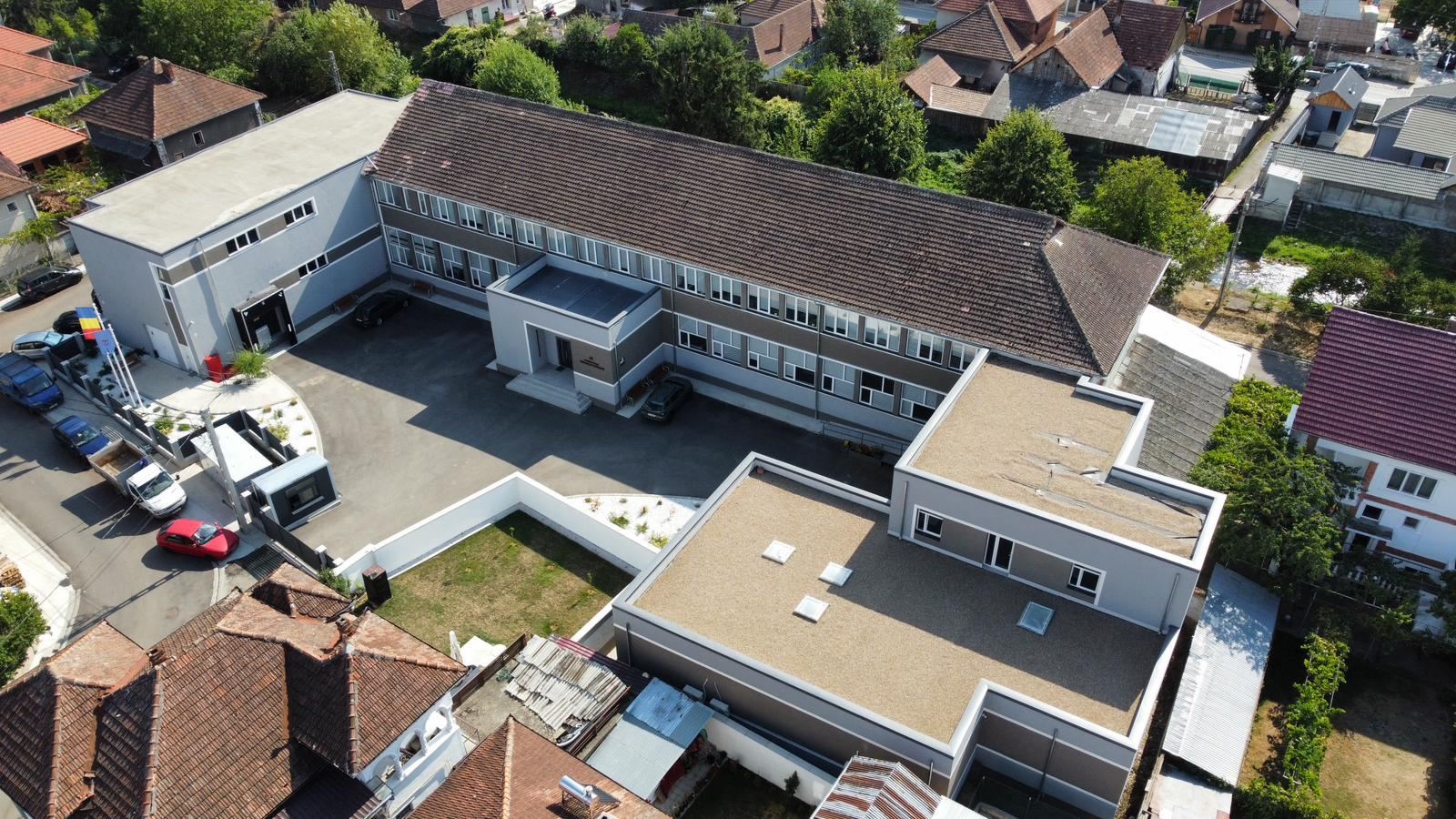

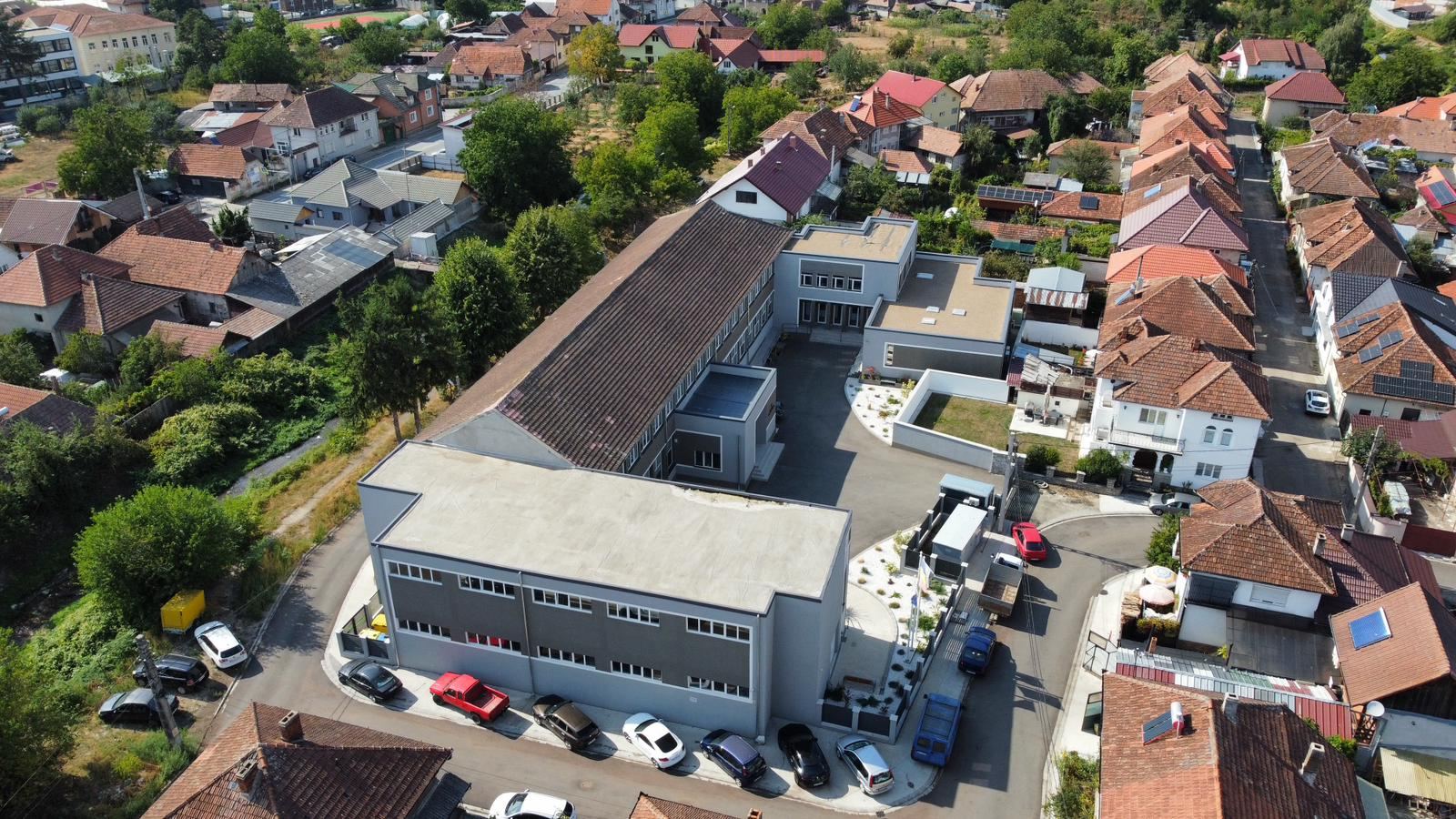

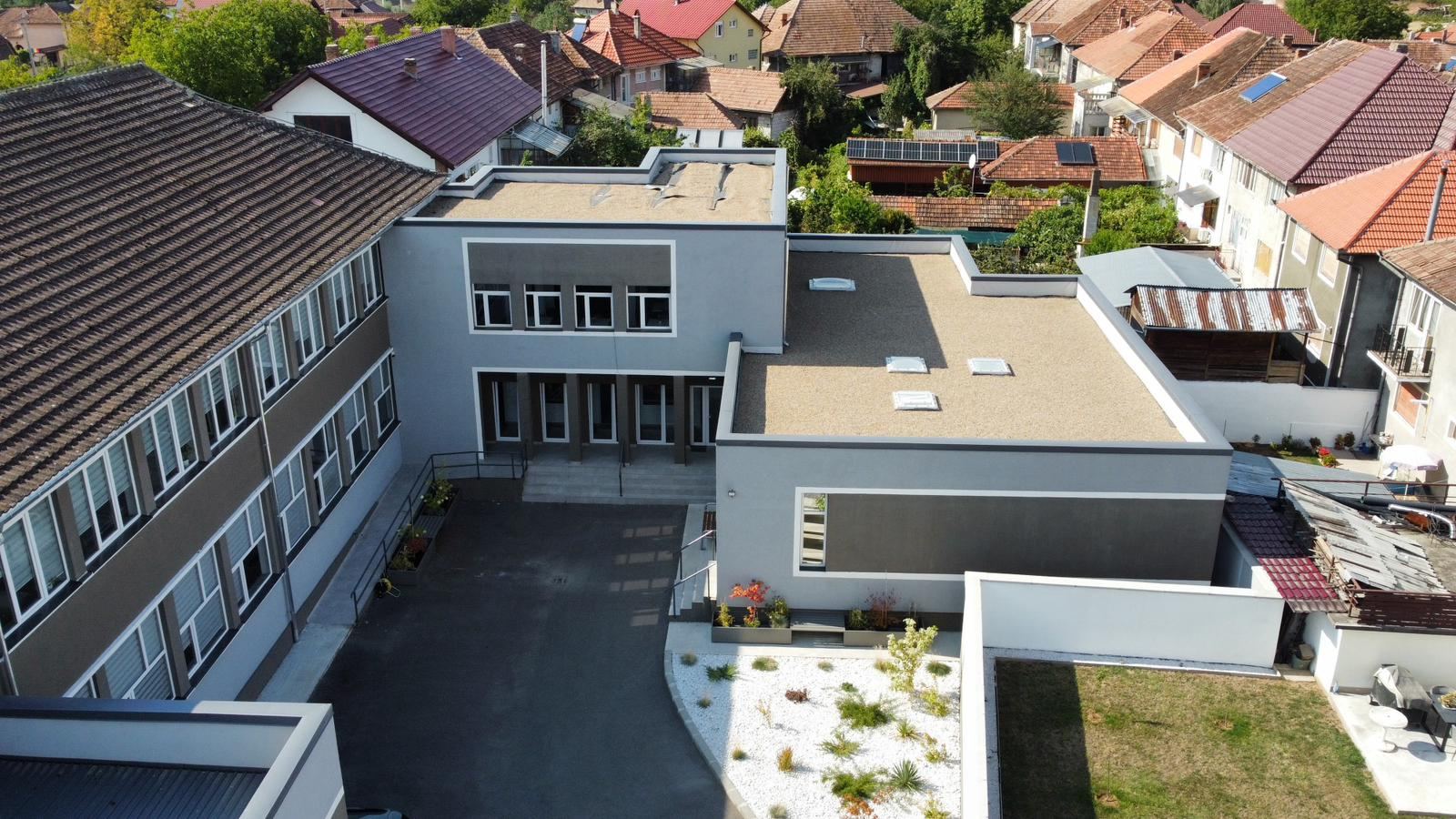

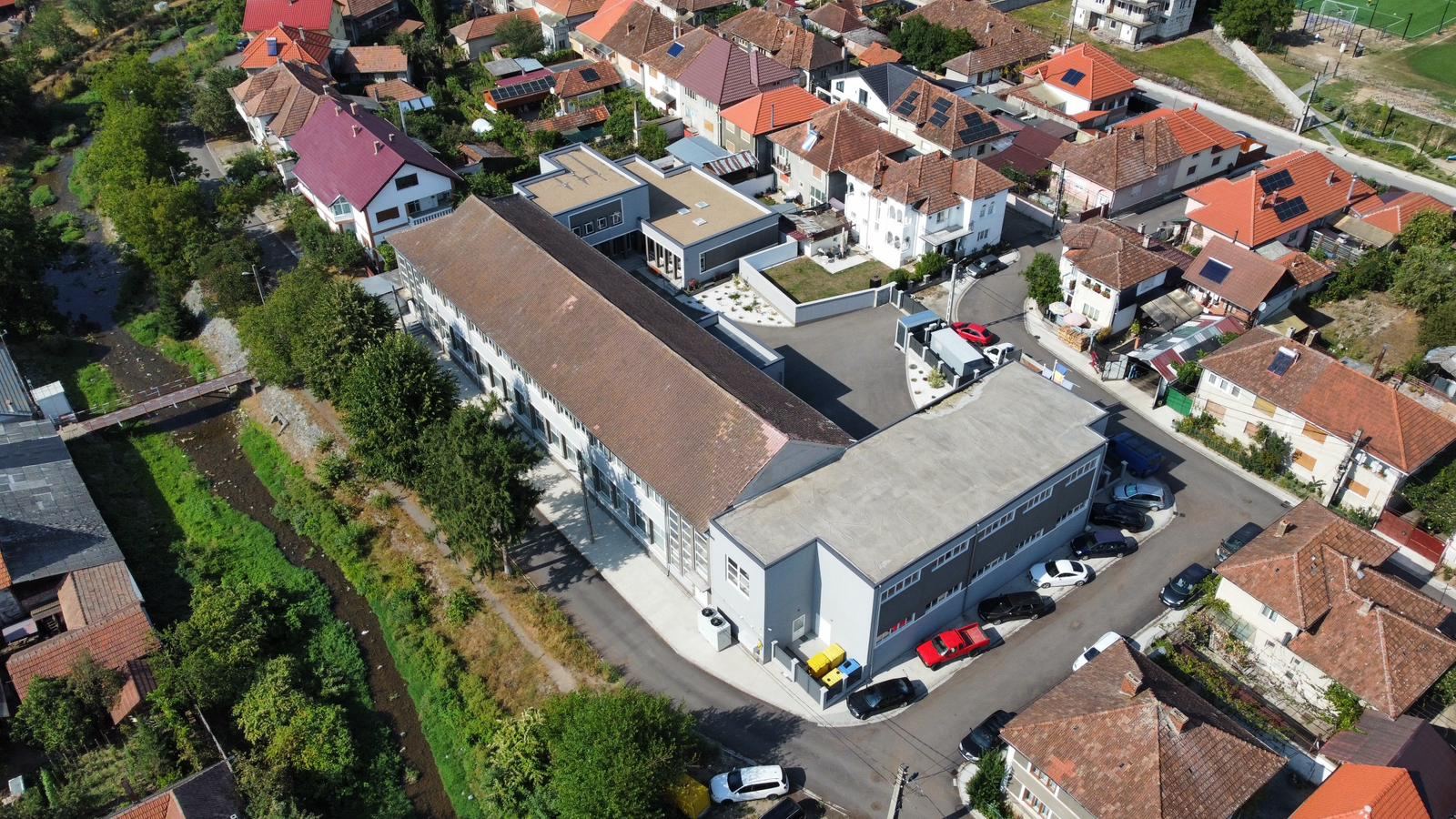

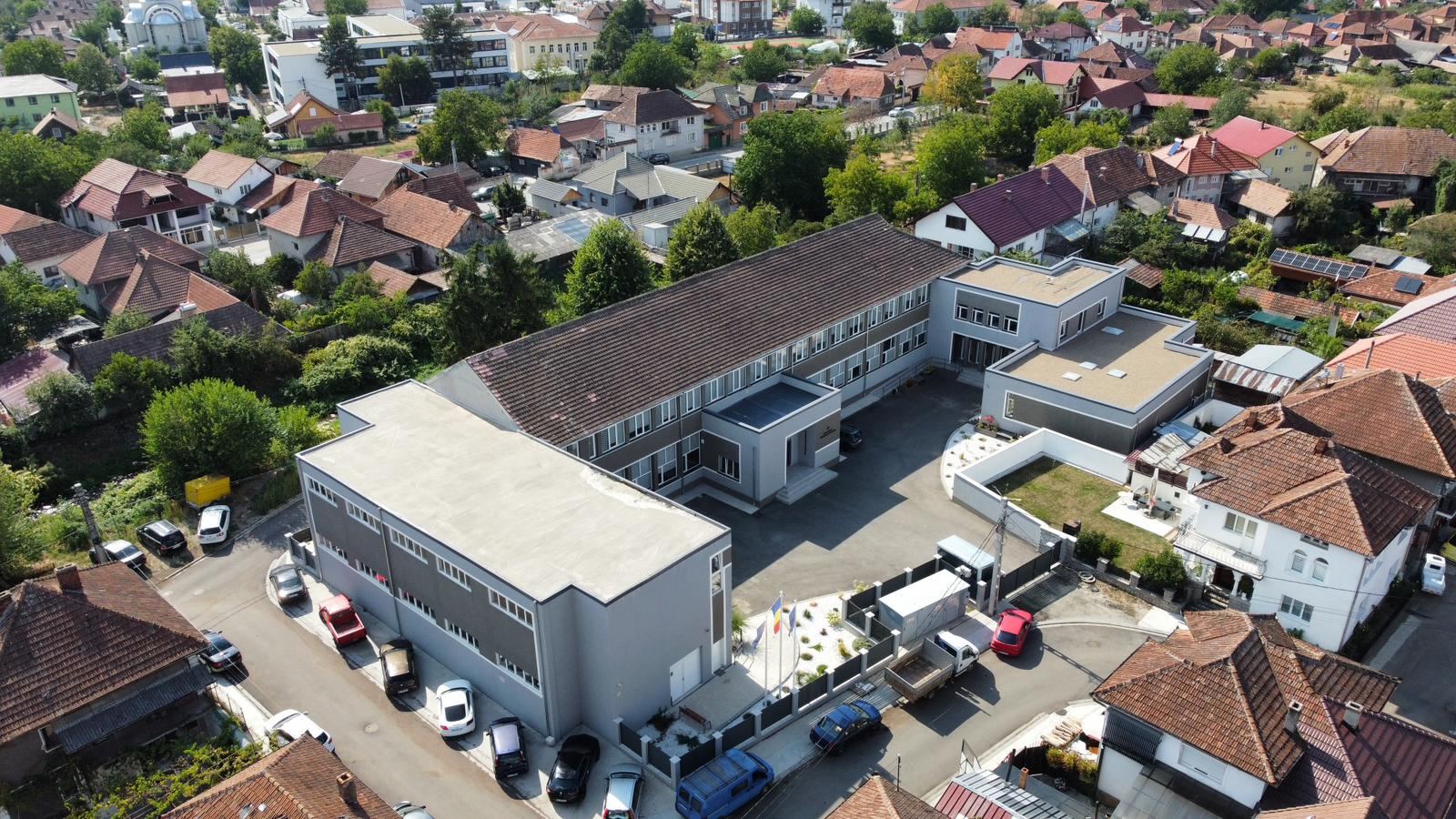

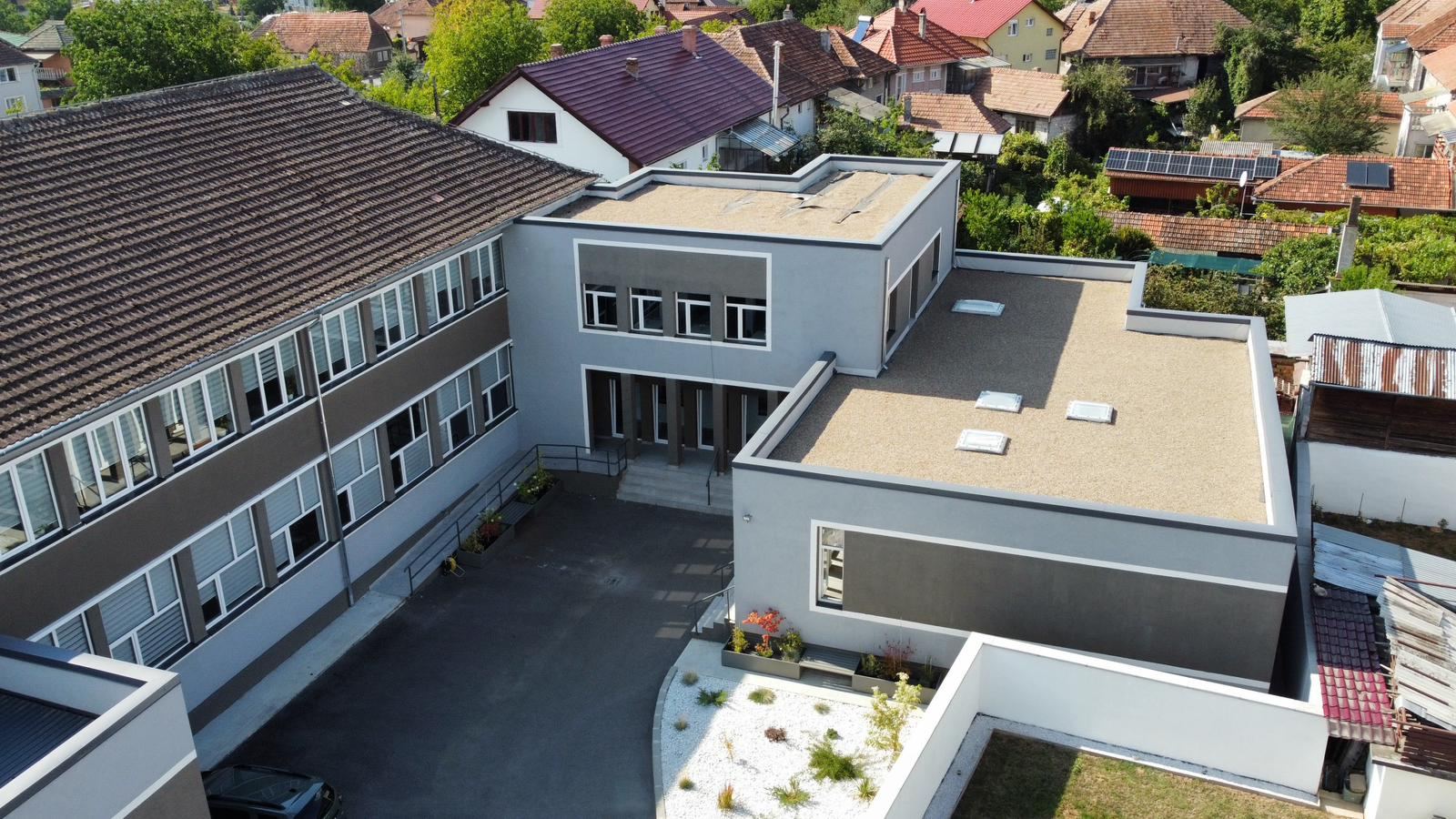

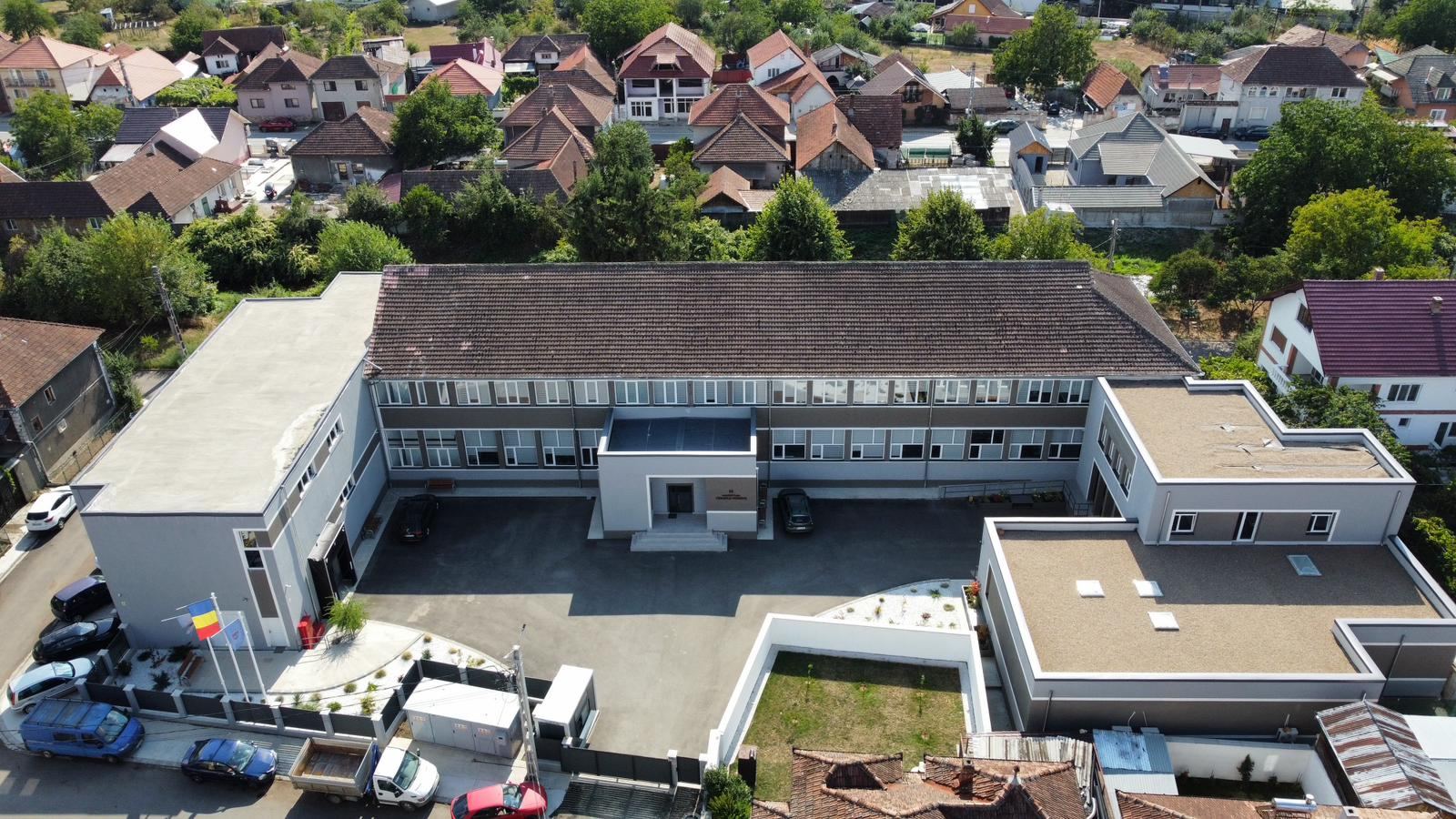

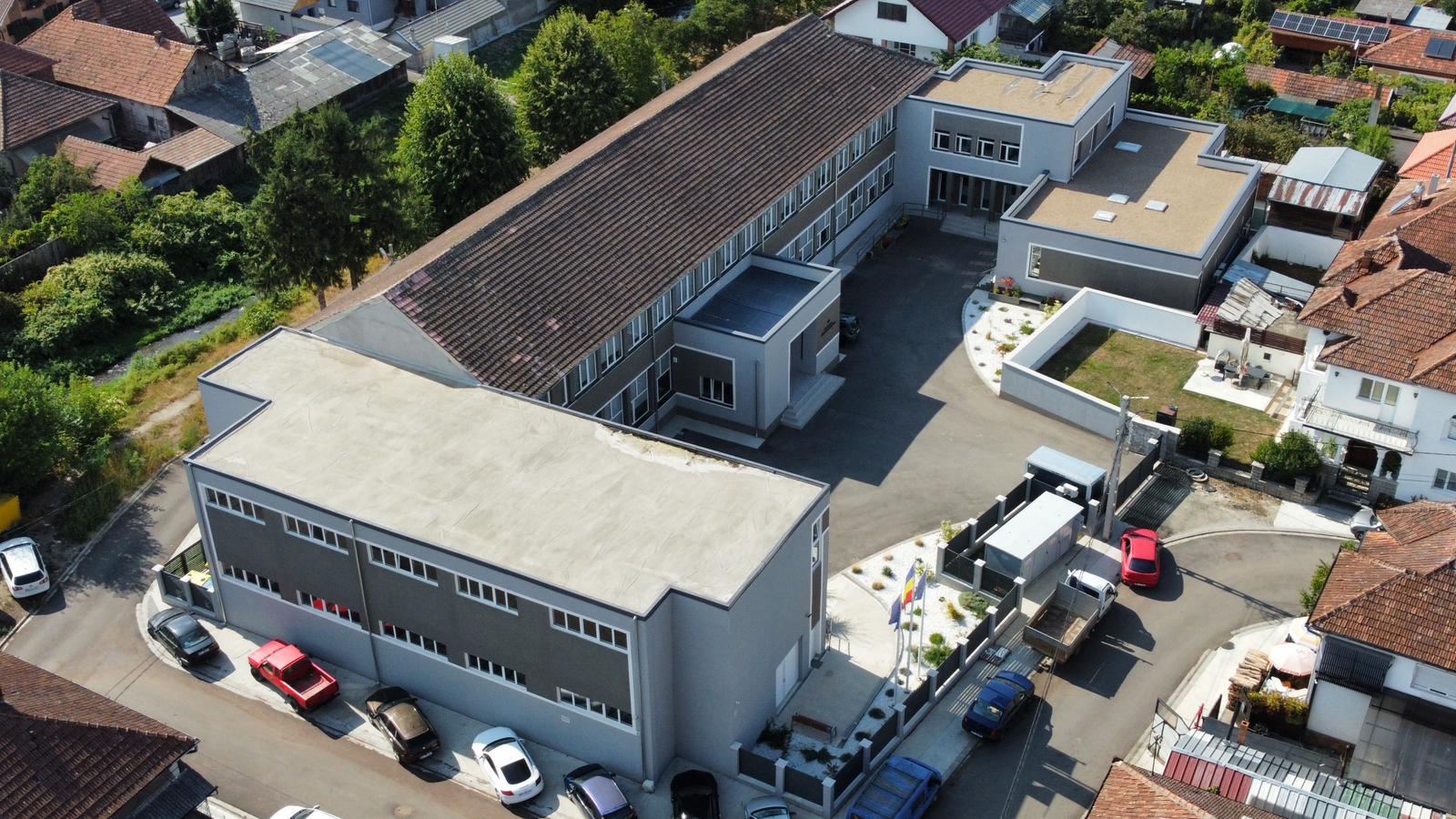

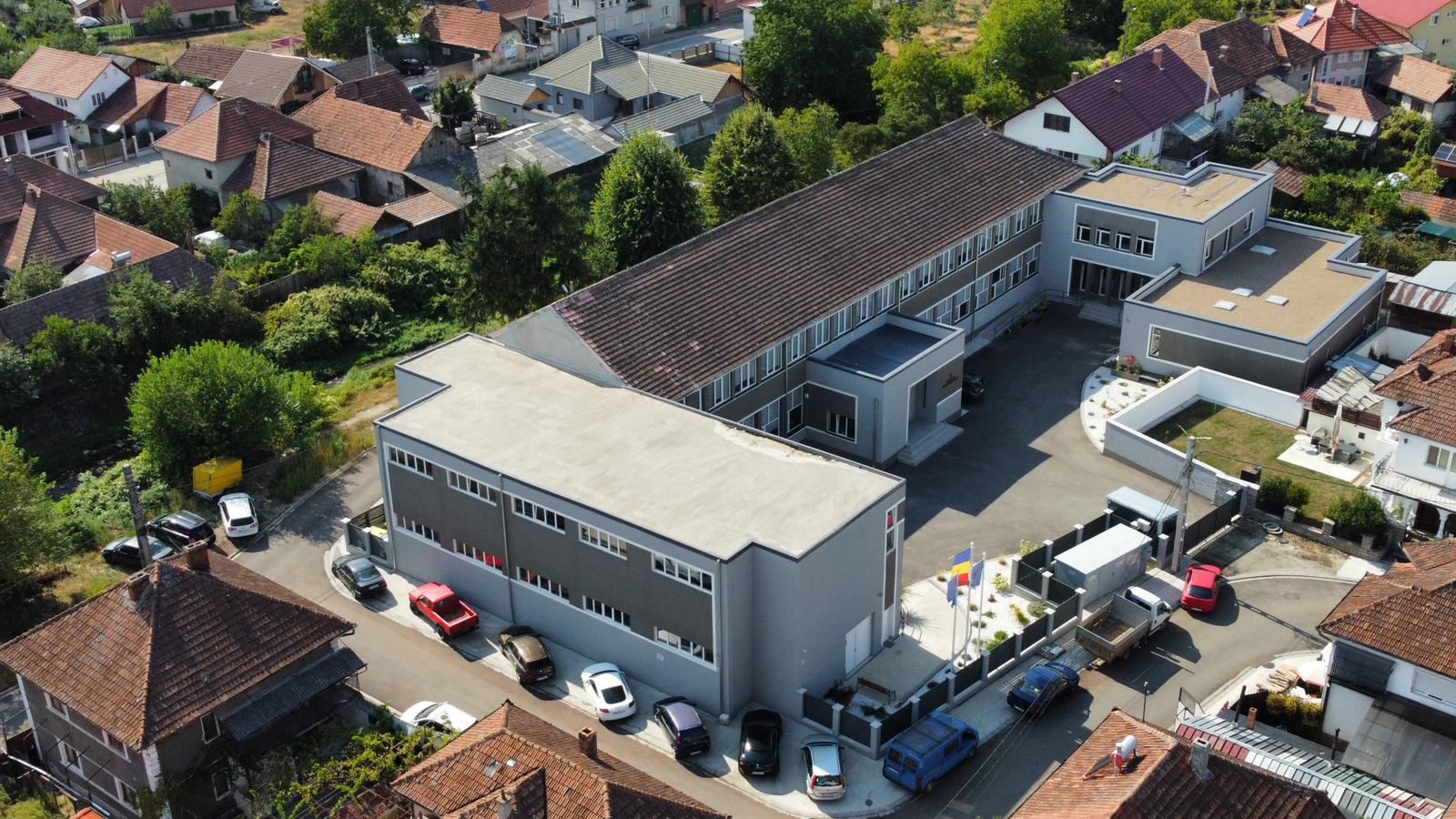

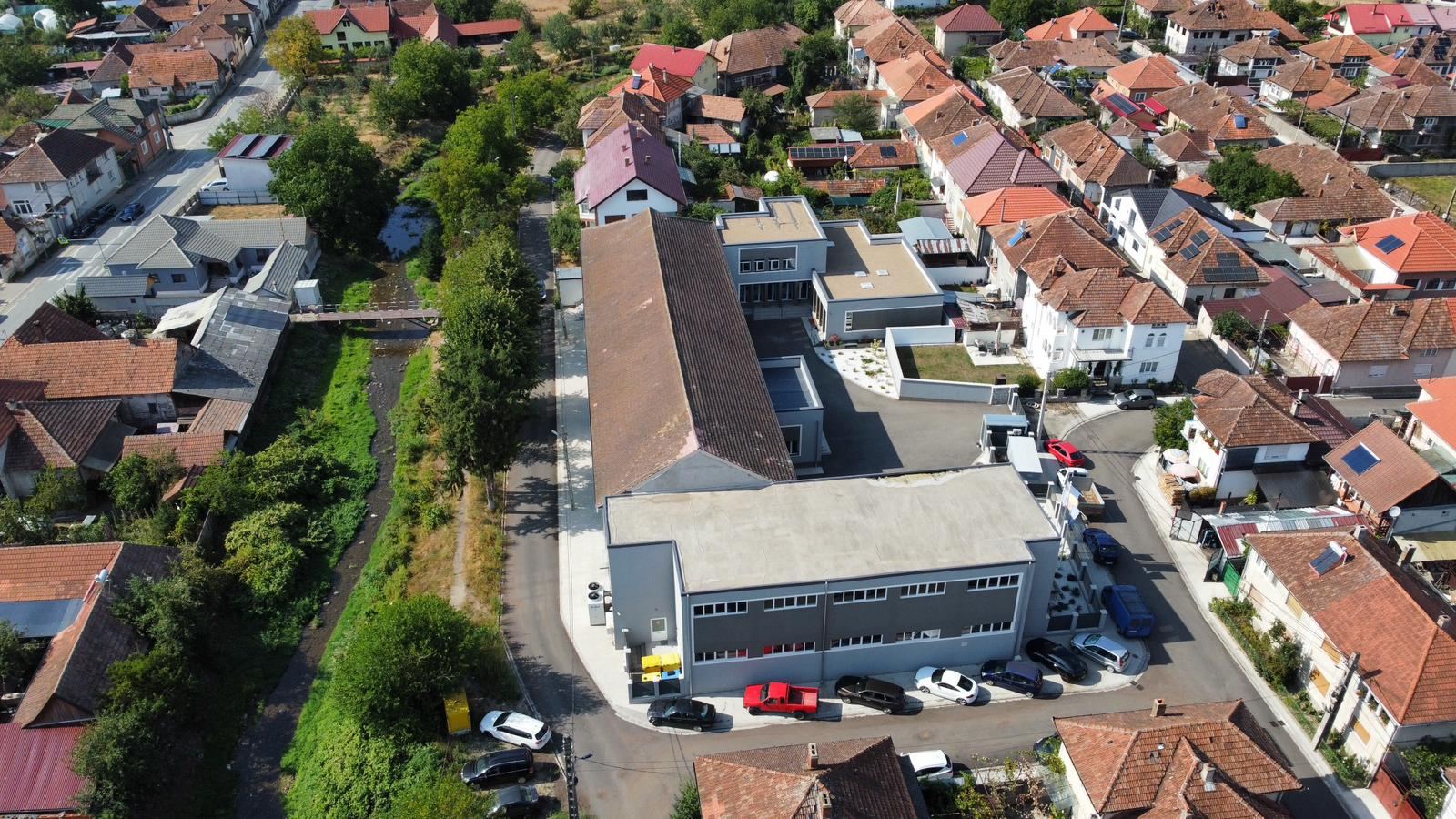

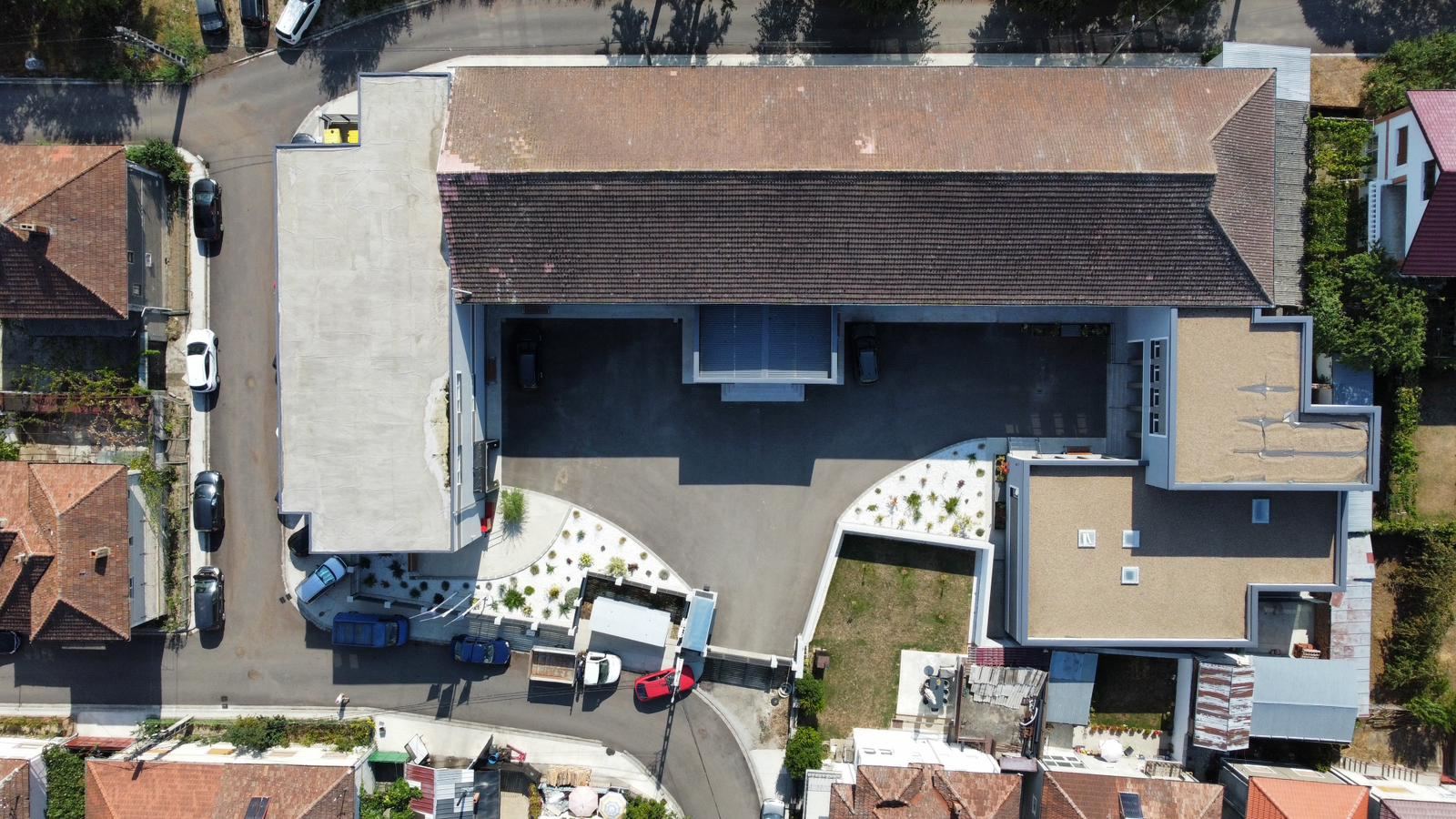

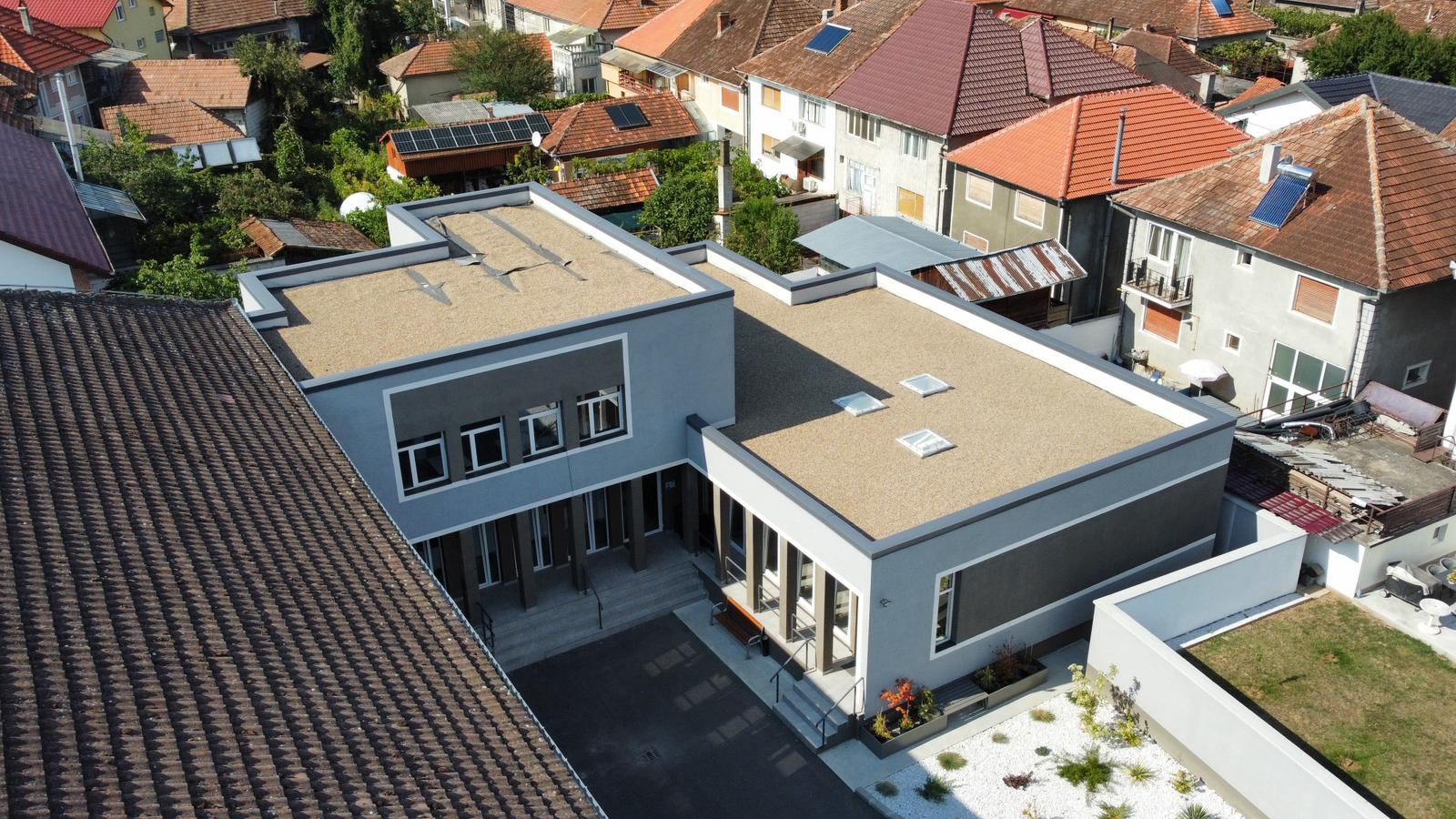

Corpuri noi: corp C2 cu regim de înălțime parter și corp C3 P+E, cu birouri și depozite, alipite corpului existent C1, care se repară.
Structură: pereți portanți din zidărie cu blocuri ceramice și mortar M50-z, cadre din beton armat, stâlpi, sâmburi și centuri din beton armat, planșeu din beton armat peste parter, atic și acoperiș din tablă.
Fundații: fundații continue cu centură soclu sub ziduri și fundații izolate (F1–F4) sub stâlpi, la -1.20 m, pe nisip argilos cu pietriș.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
COFIDO SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
I.I. Ciura Iuliu Lucian (nr. 1655/03.01.2022)
Capacitate portantă:
350 kPa
Adâncime fundare:
-1.20 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații |
C16/20 |
OB37 / BST500C |
XC1/XC2-RO; S3; Cl0.20 |
Centuri, centură soclu, planșeu, sâmburi, stâlpi |
C20/25 |
OB37 / BST500C |
CEM II/A-S 32.5R, 0-16 mm; A/C max. 0.60 |
Cadre din beton armat |
C20/25 |
OB37 / BST500C |
Aditivat cu superplastifianți |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Faze determinante la fundații, zidărie, sâmburi, cadre și planșee
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

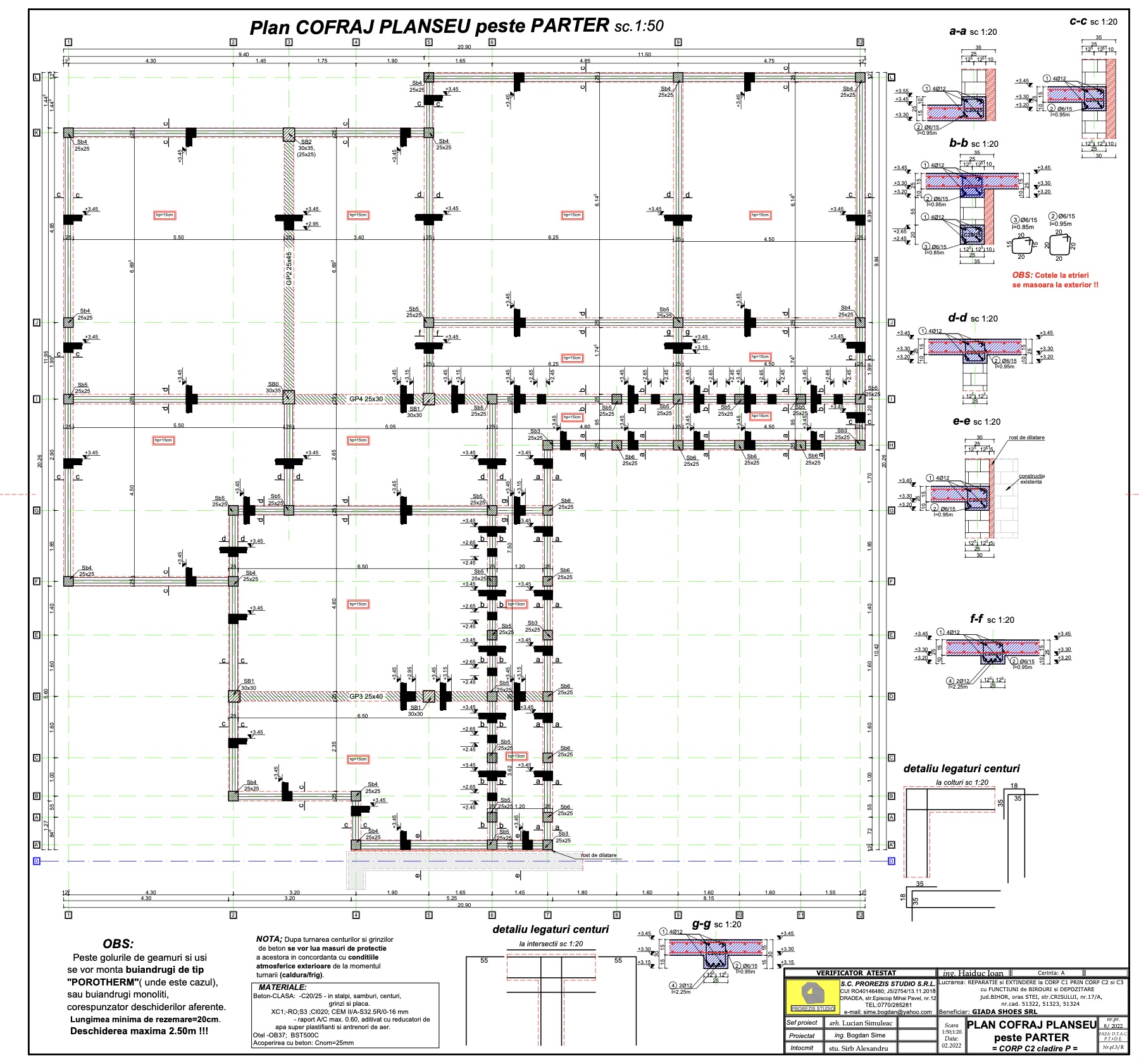

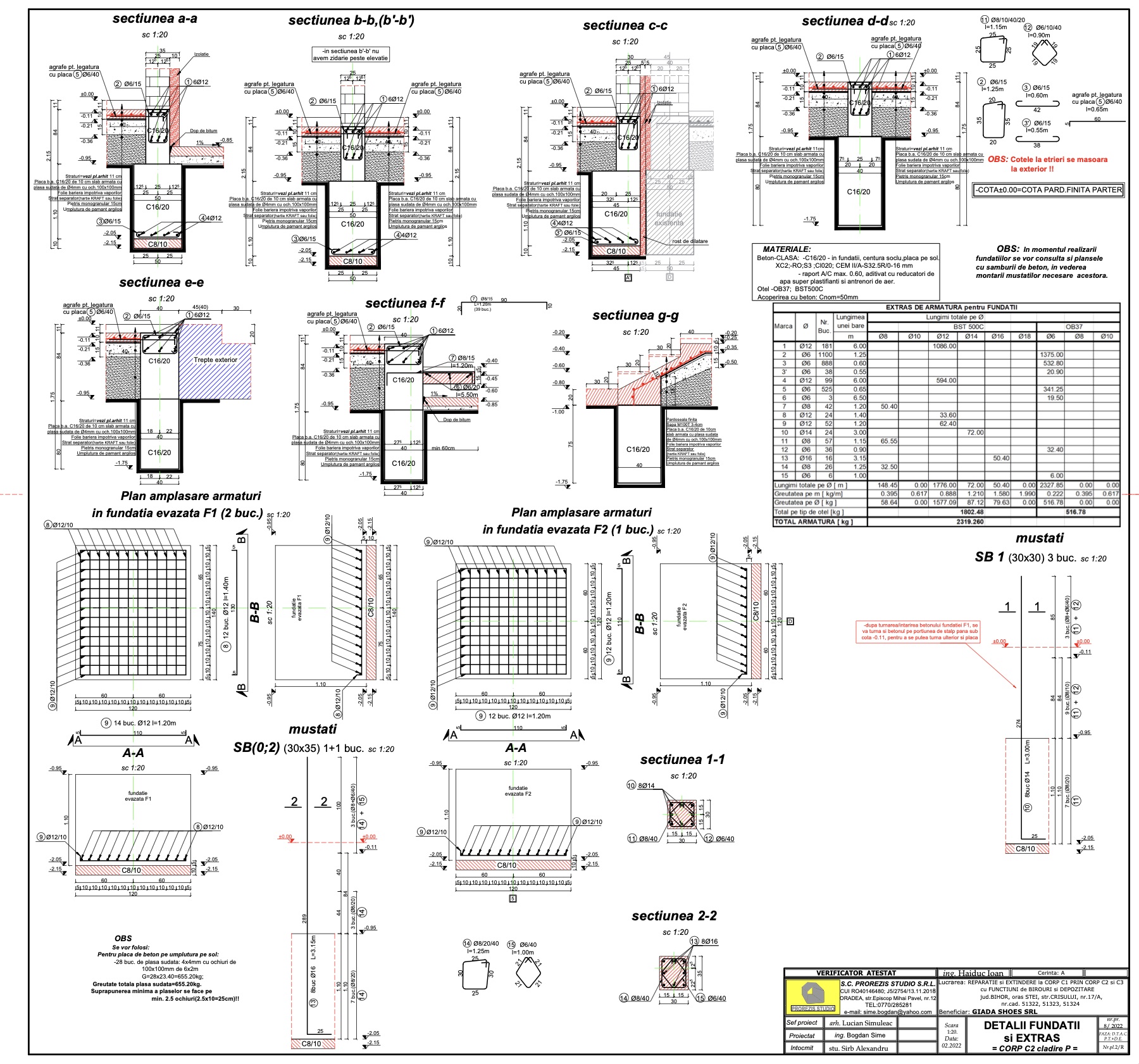

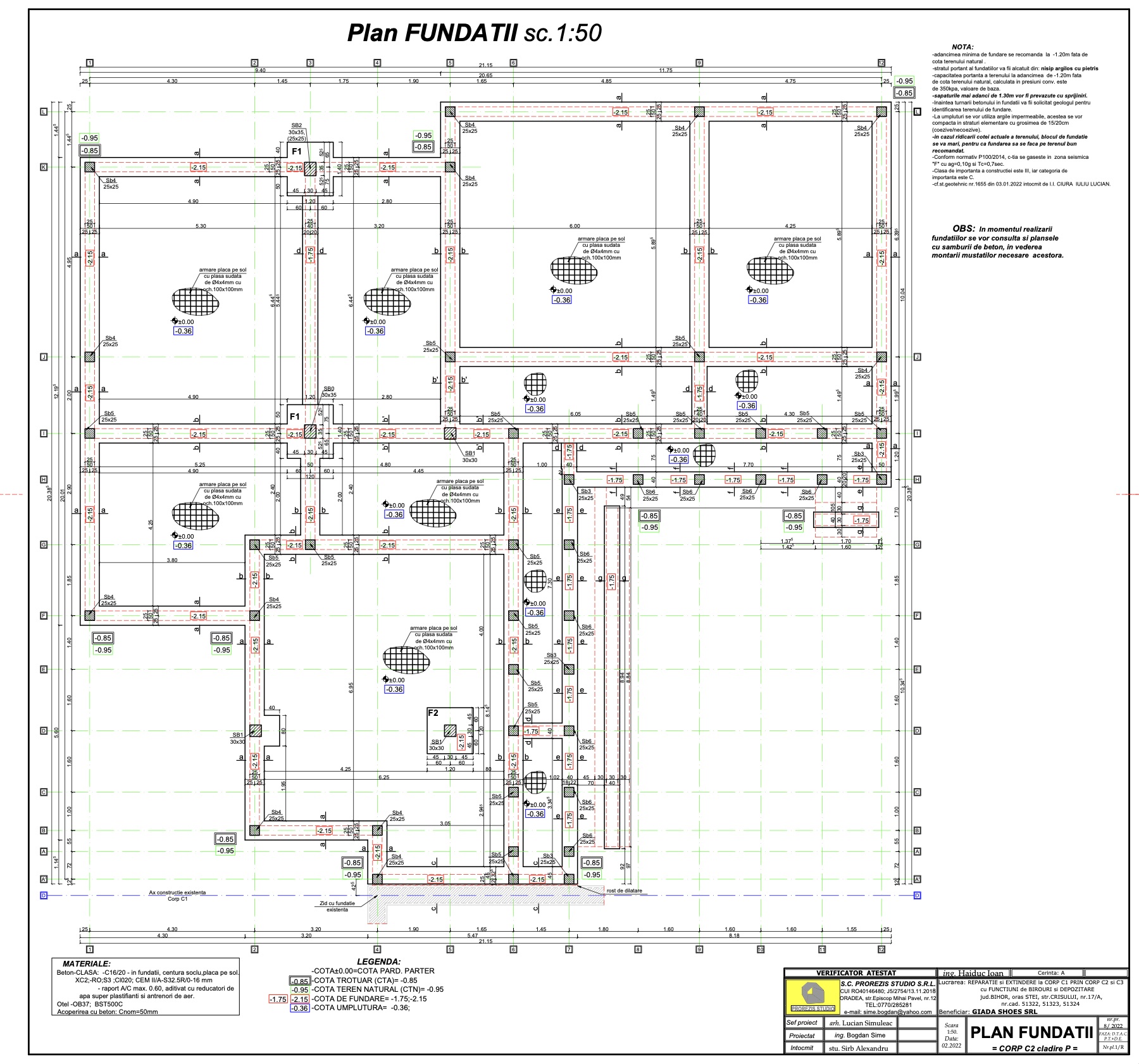

Corp C2 (P): Plan fundații cu detalii; plan cofraj și armare planșeu peste parter; grinzi; extras centuri, grinzi și planșeu; plan atic; sâmburi și stâlpi; centralizator materiale.
Corp C3 (P+E): Plan fundații; detalii fundații F1–F4 cu extrase; plan cofraj și armare planșeu peste parter cu extras de armătură.
