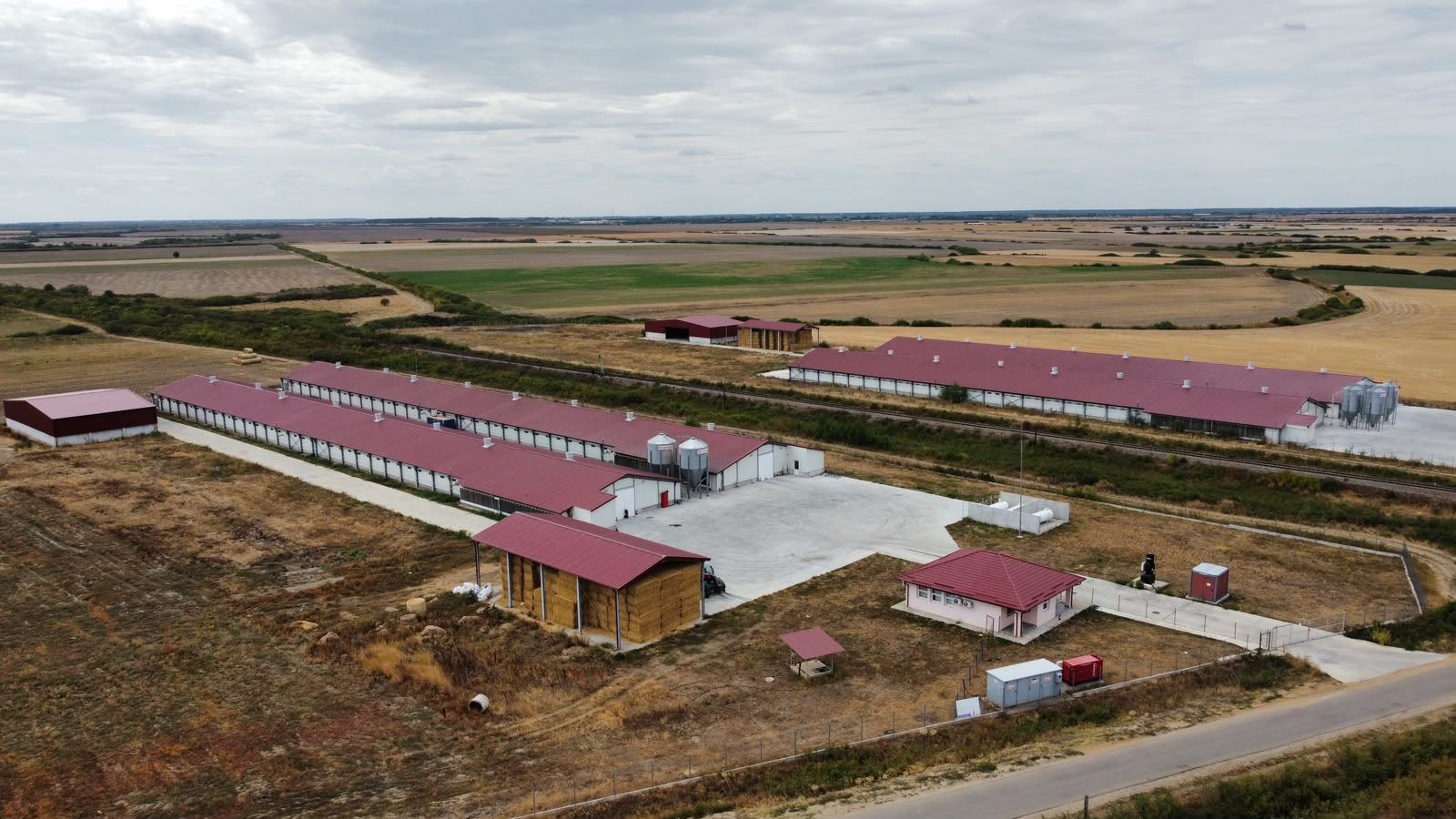

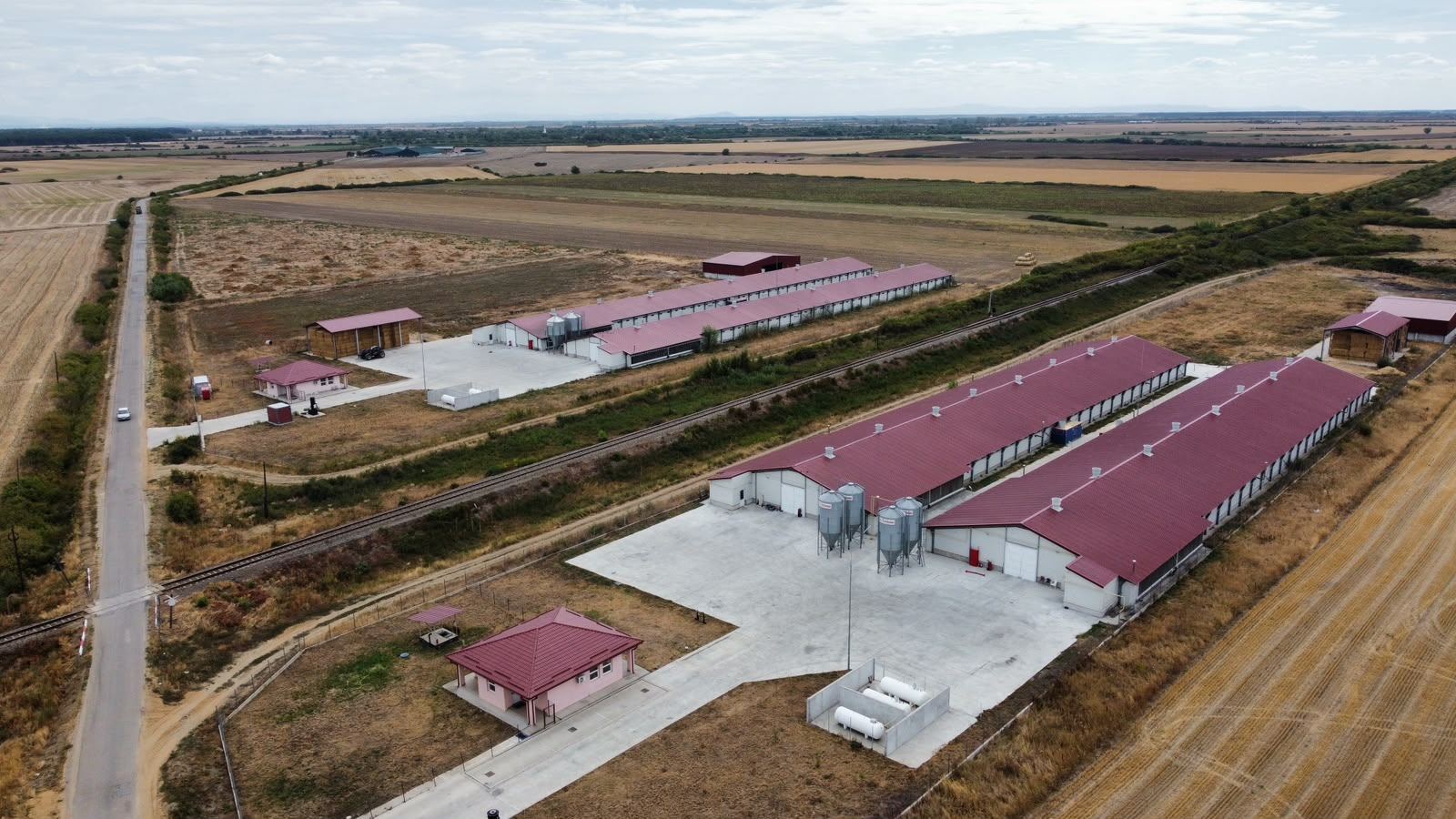

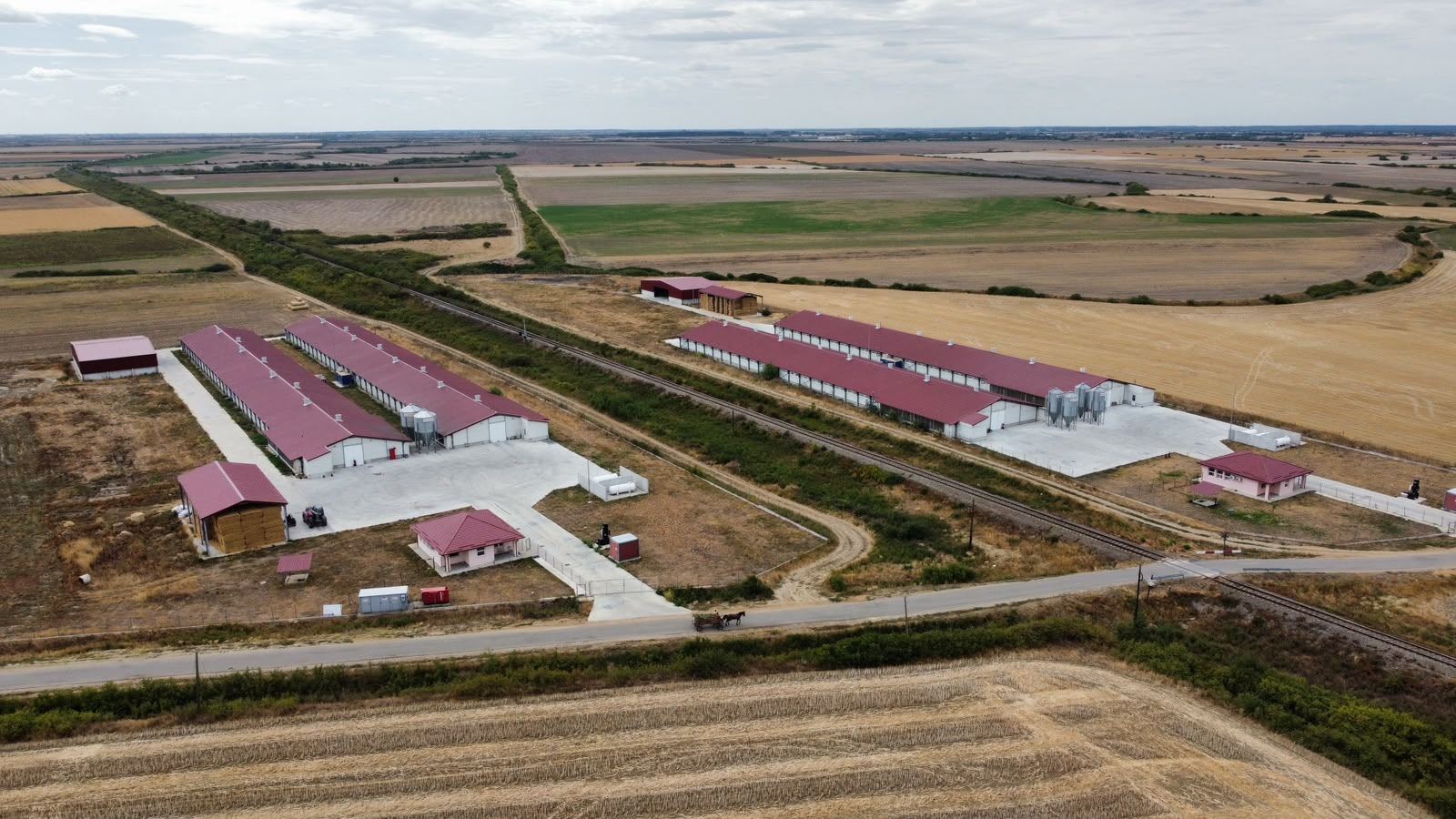

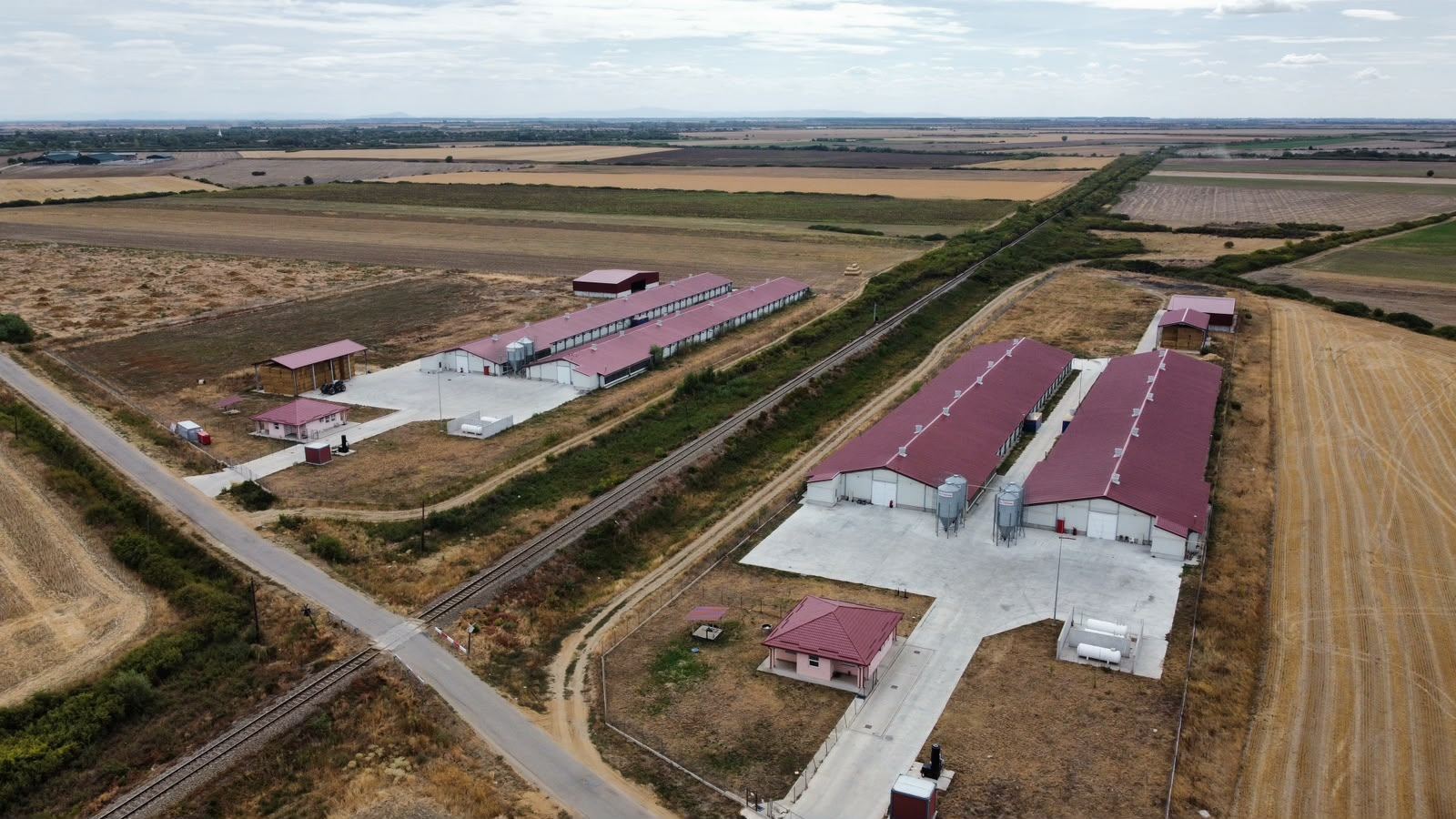

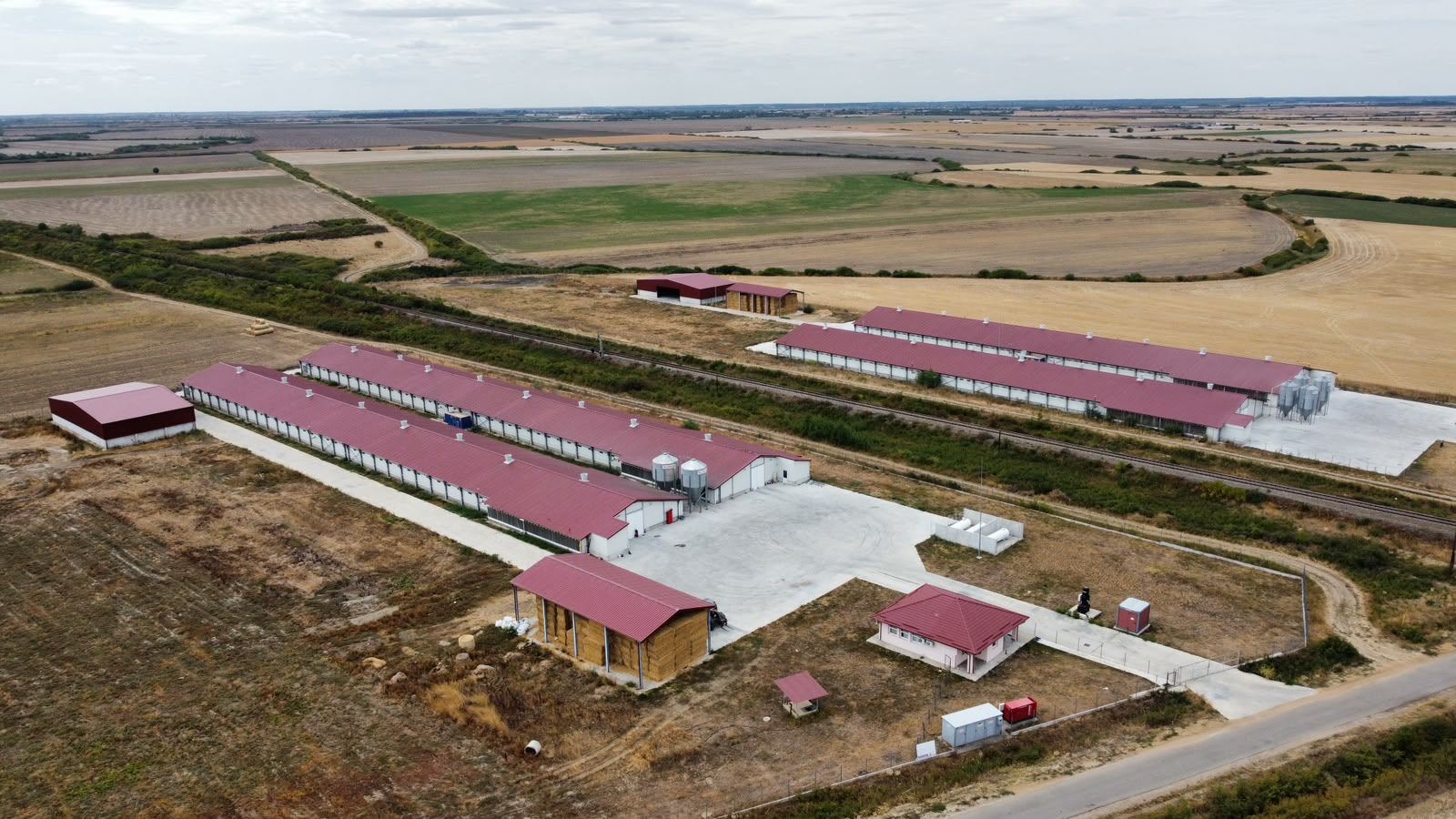

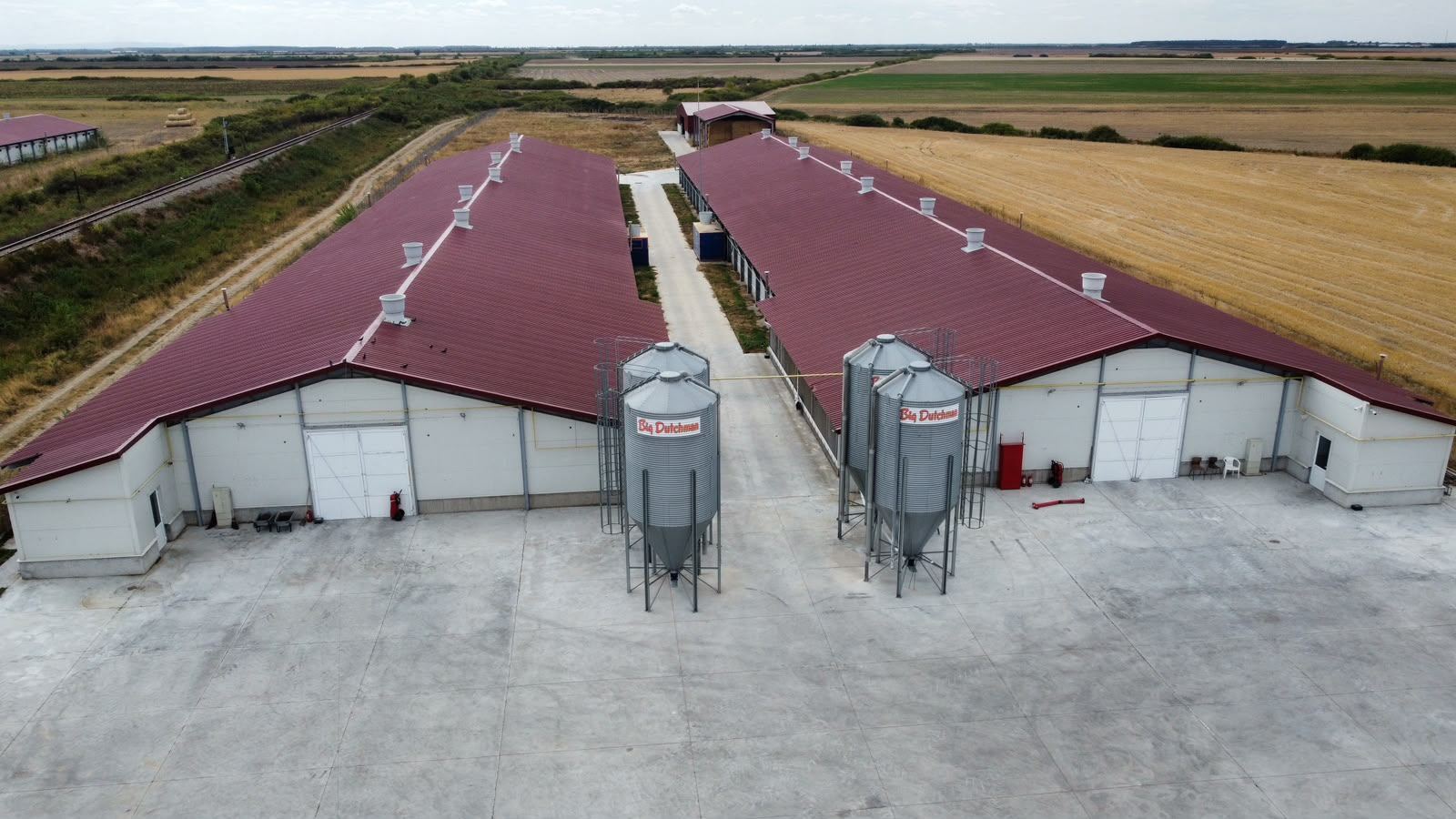

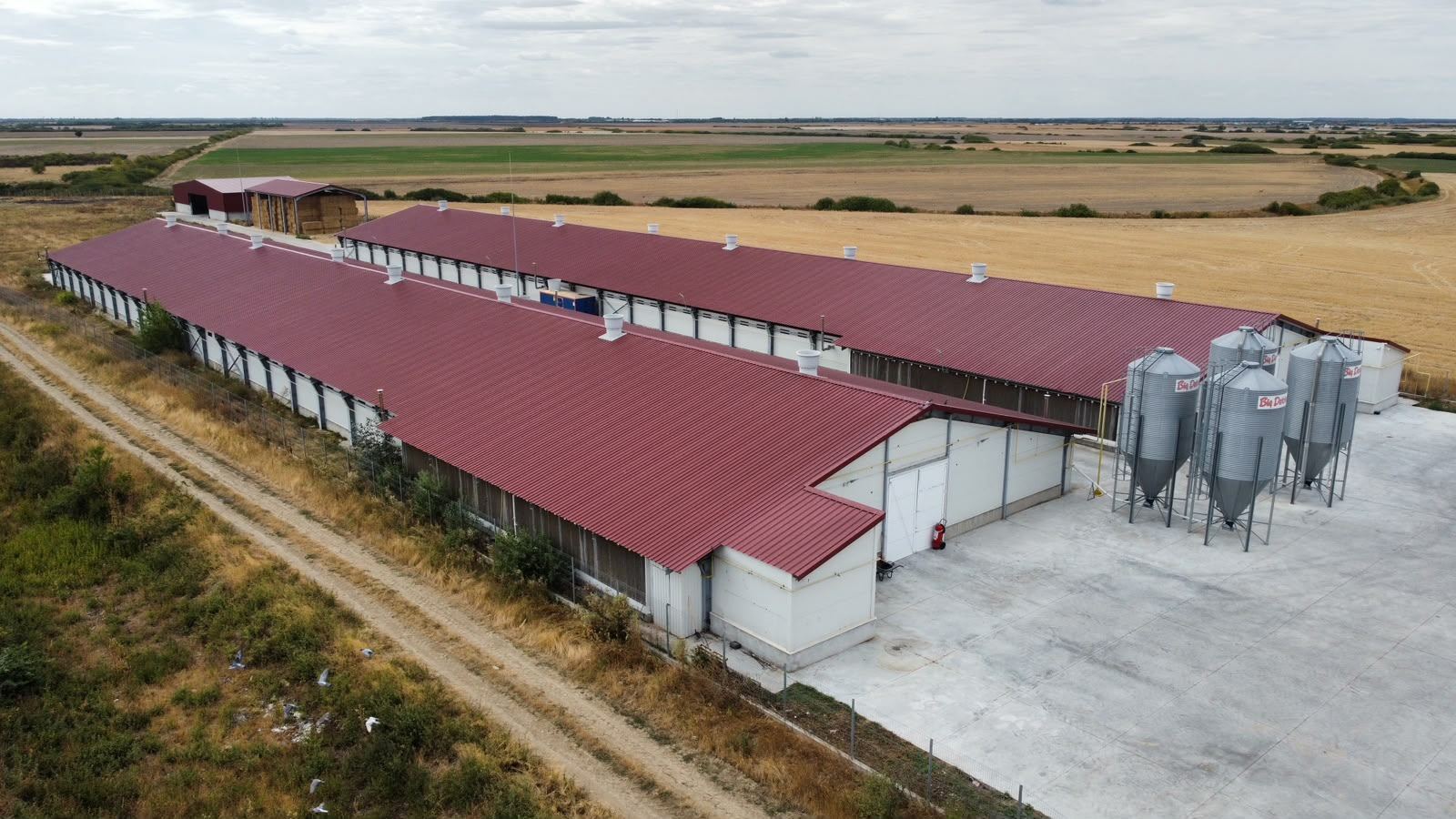

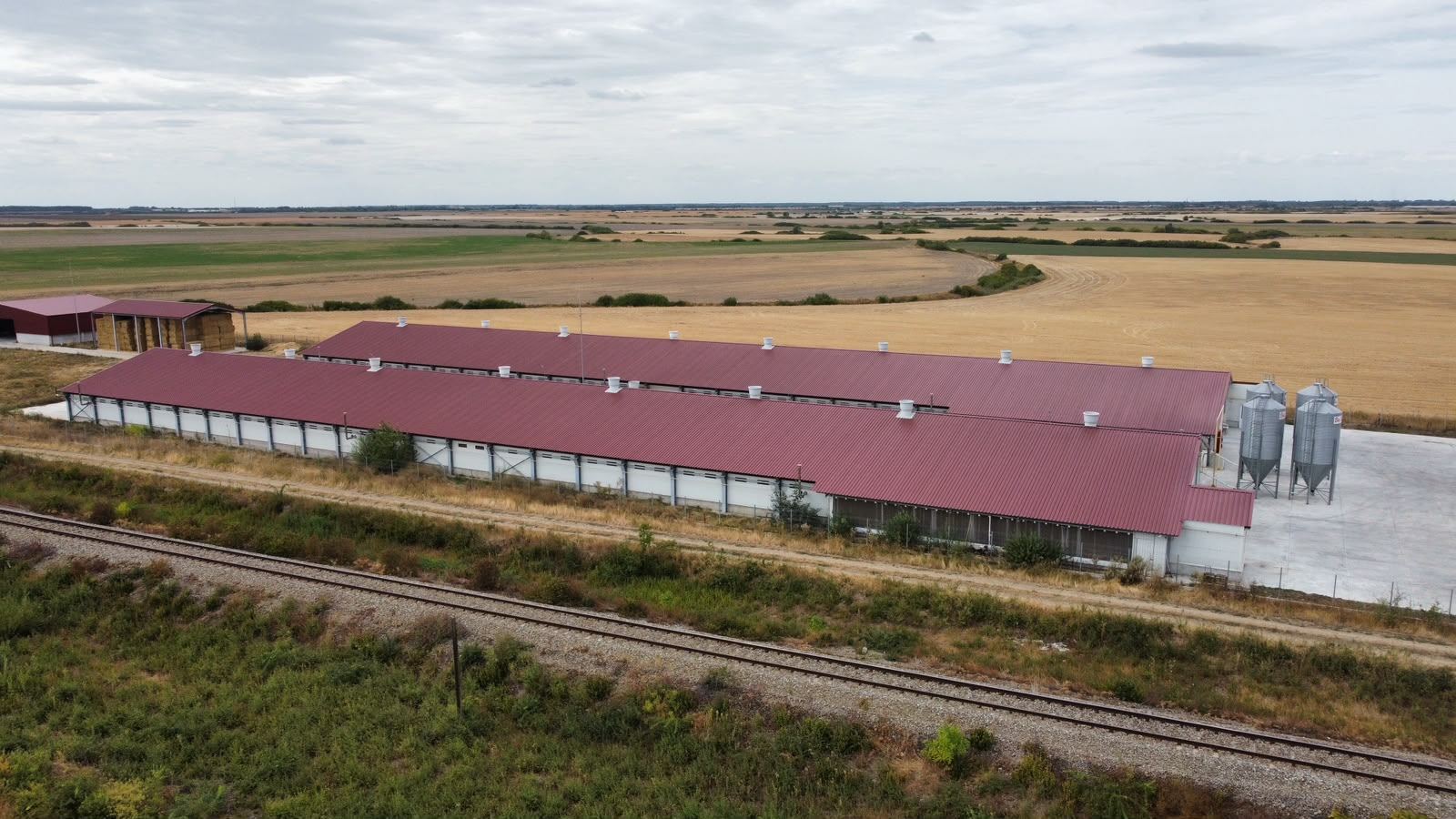

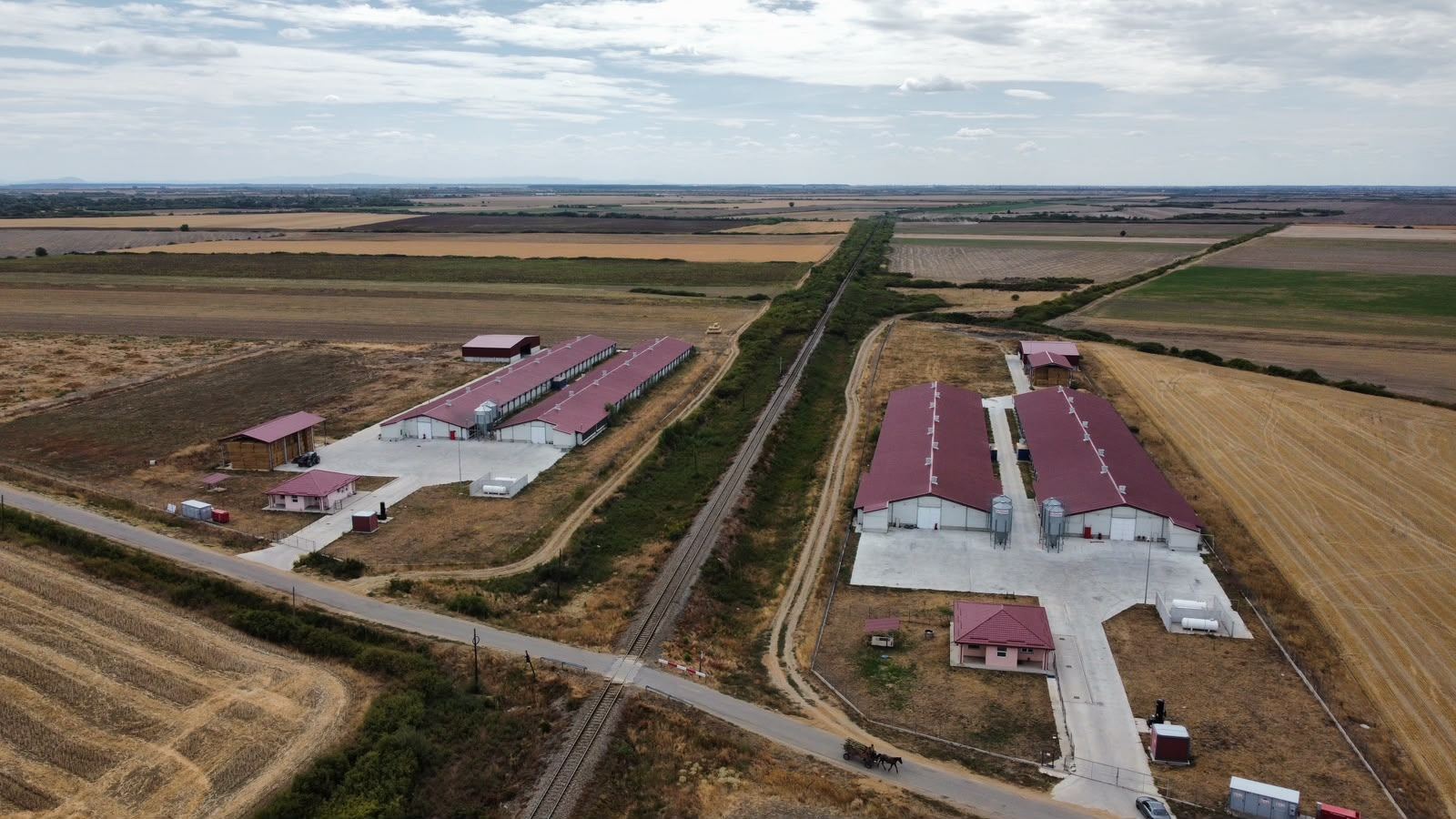

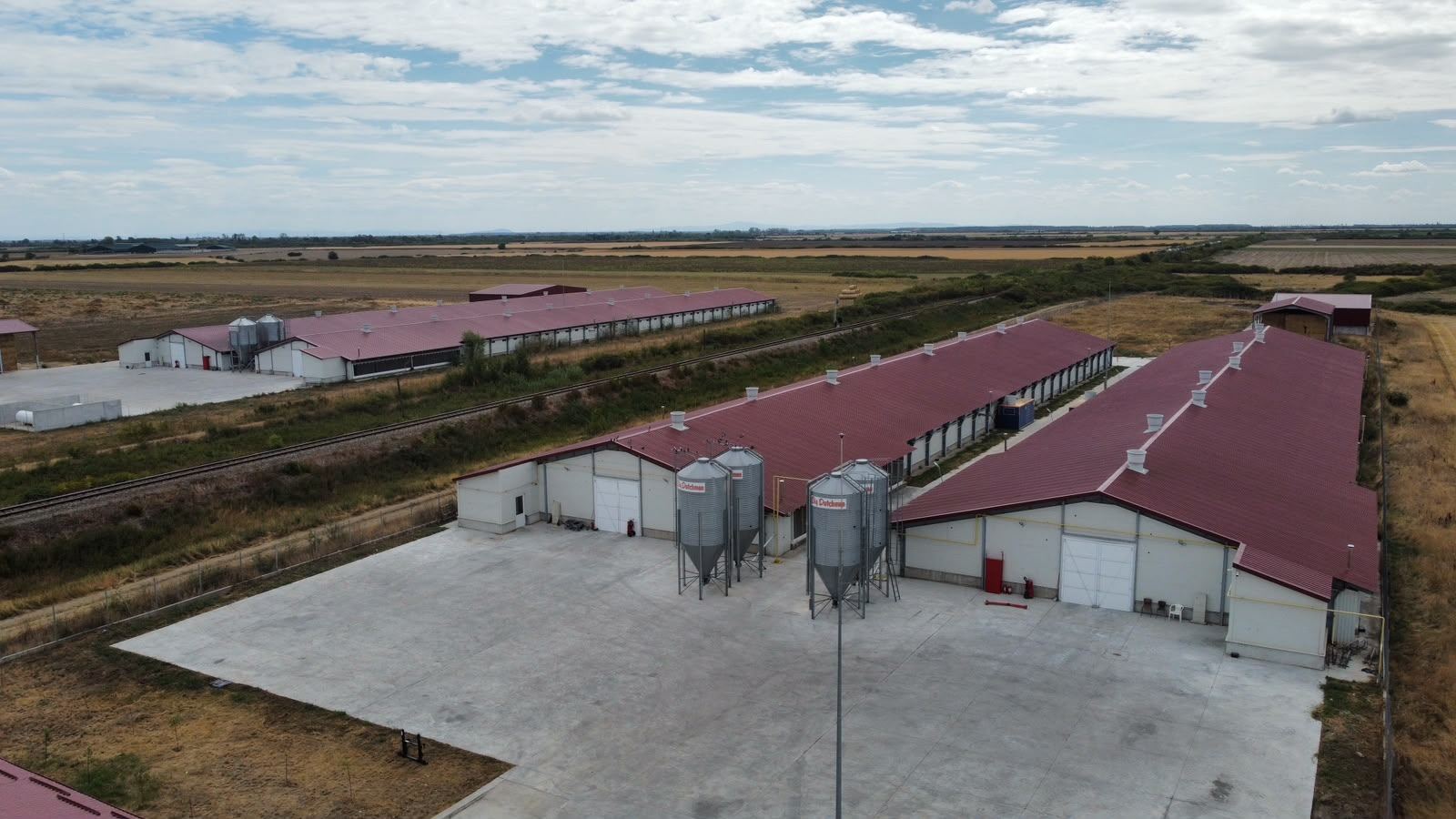

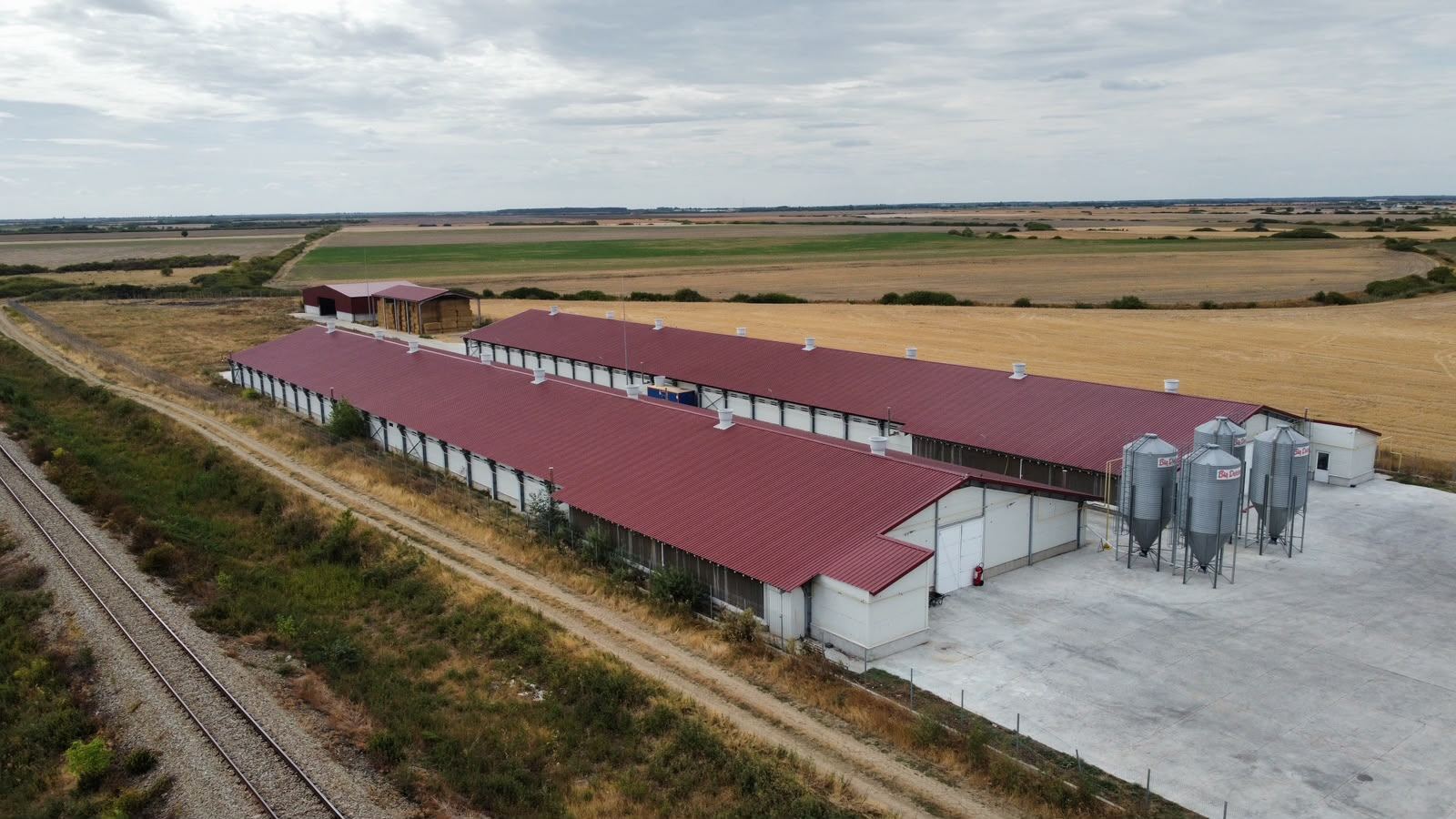

Proiect de structură pentru o fermă de pui de carne în comuna Ciumeghiu: hale de creștere cu cadre metalice din europrofile HEA 260 / IPE 330, filtru sanitar din zidărie și construcții anexe pe fundații izolate din beton armat. Beneficiar: S.C. PIG PROD FARM S.R.L.
Ciumeghiu, Bihor
Construcție industrială
2019
Com. Ciumeghiu, nr. cad. 51839, jud. Bihor

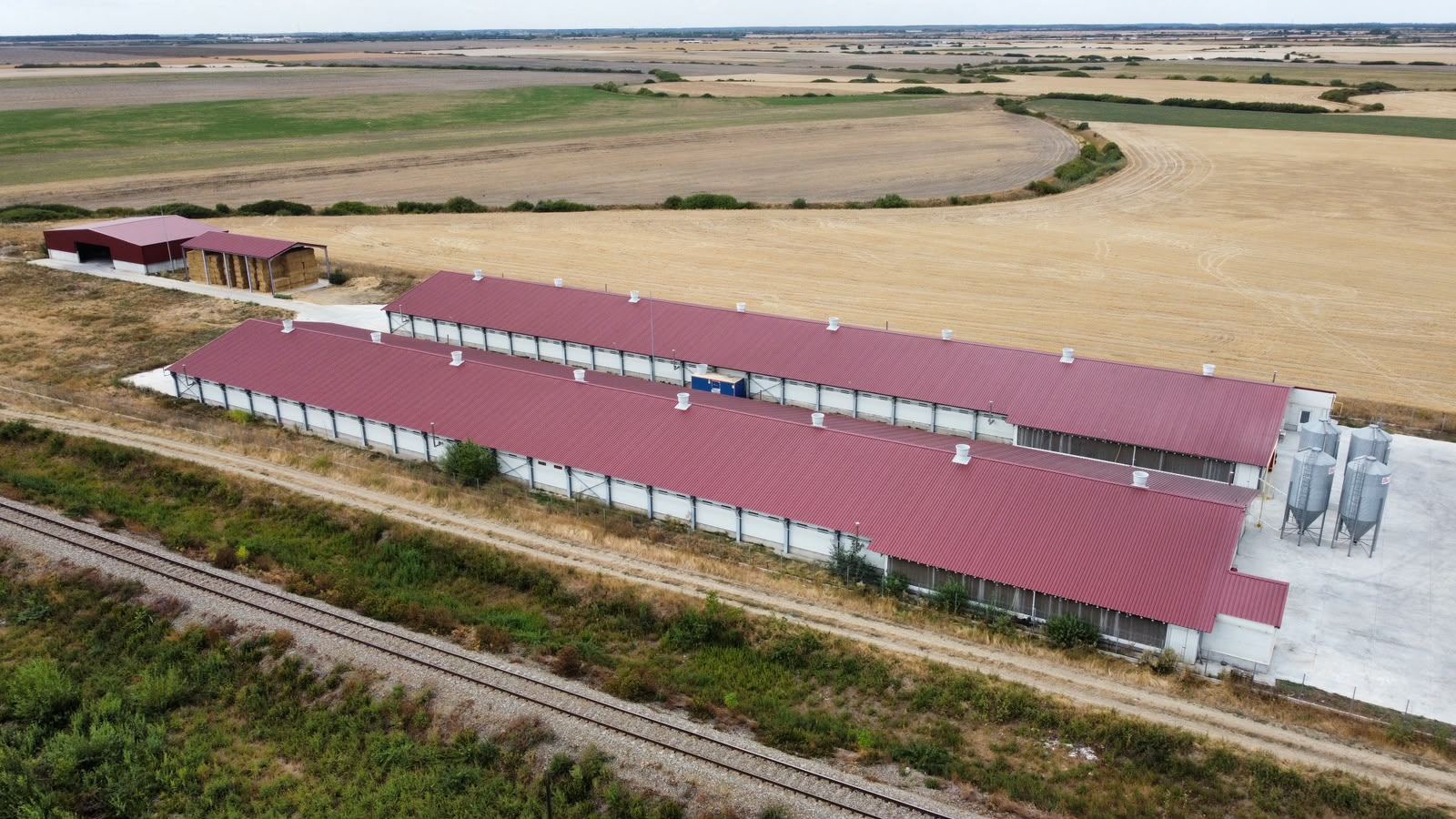

Hale de creștere (P): cadre transversale metalice de câmp, de capăt la rost și de fronton, cu stâlpi HEA 260 și grinzi IPE 330, acoperiș din structură metalică și parapet perimetral din beton armat.
Filtru sanitar (P): pereți din zidărie de cărămidă de 25 și 30 cm cu mortar M50-z, întăriți cu sâmburi din beton armat, planșeu din lemn peste parter, centuri și șarpantă din lemn, pe fundații continue cu centură soclu.
Construcții anexe: structură cu stâlpi din beton armat și grinzi cu zăbrele metalice pe fundații izolate și continue cu zid din beton armat, plus platforme din beton armat cu plasă sudată.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
CONTEMPORAN PROIECT SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
I.I. Ciurea Iuliu (nr. 024/10.02.2017)
Capacitate portantă:
310 kPa
Adâncime fundare:
-1.40 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații, centură soclu, cuzineți |
C16/20 |
OB37 / PC52 |
XC4; S3; Cl0.20; A/C max. 0.60 |
Platforme și plăci pe sol |
C16/20 |
Plasă sudată |
CEM II/A-S 32.5R, 0-16 mm; aditivat |
Structură metalică hale |
– |
Europrofile HEA 260 / IPE 330 |
Îmbinări sudate și cu șuruburi; protecție anticorozivă |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Suduri continue pe contur, executate de sudori autorizați; protecție anticorozivă a elementelor metalice
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor
Infrastructură: Planuri fundații pentru halele 1 și 2; detalii fundații F1, Fi2 și Fi3 cu extrase de materiale; grinzi de fundare.

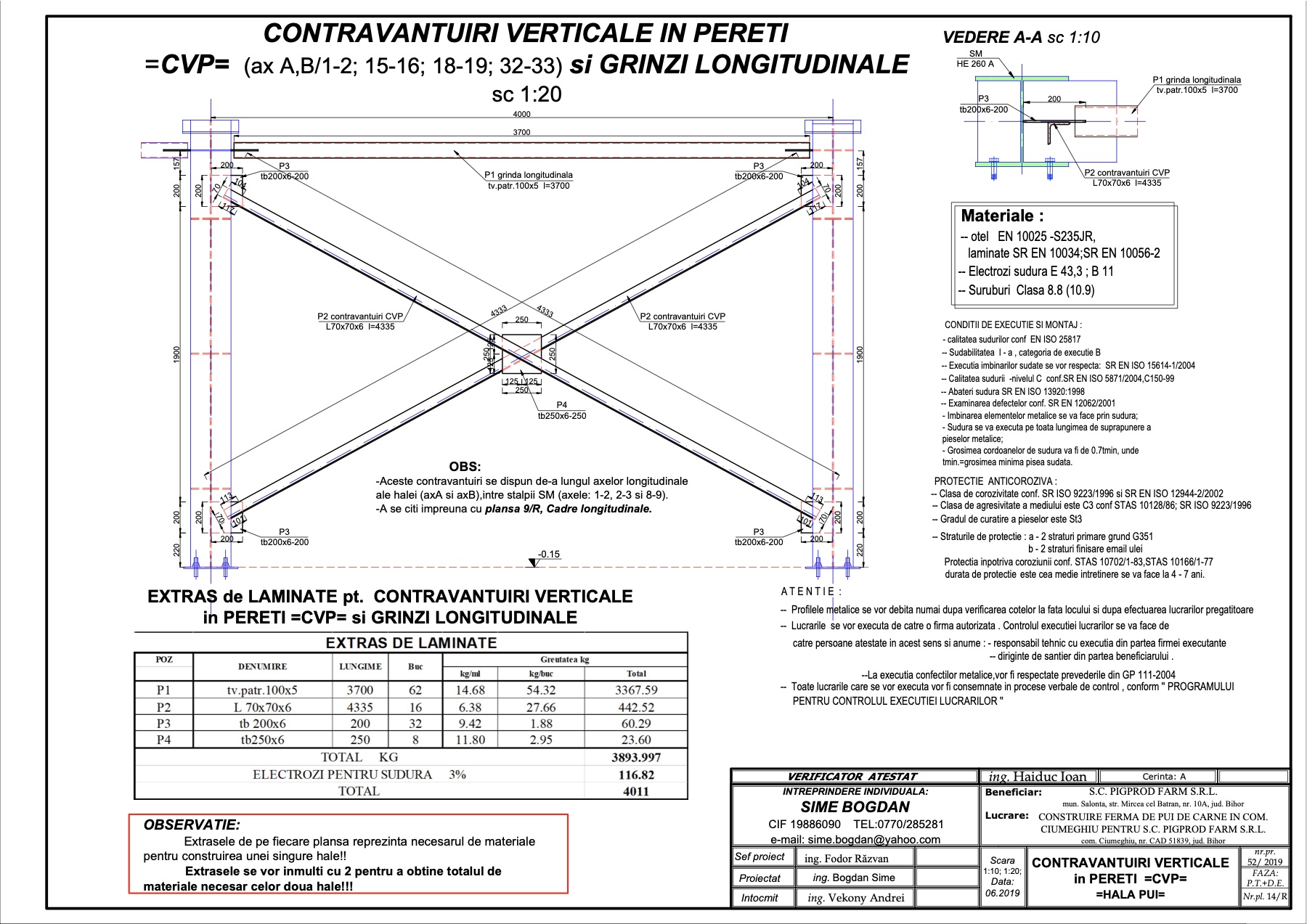

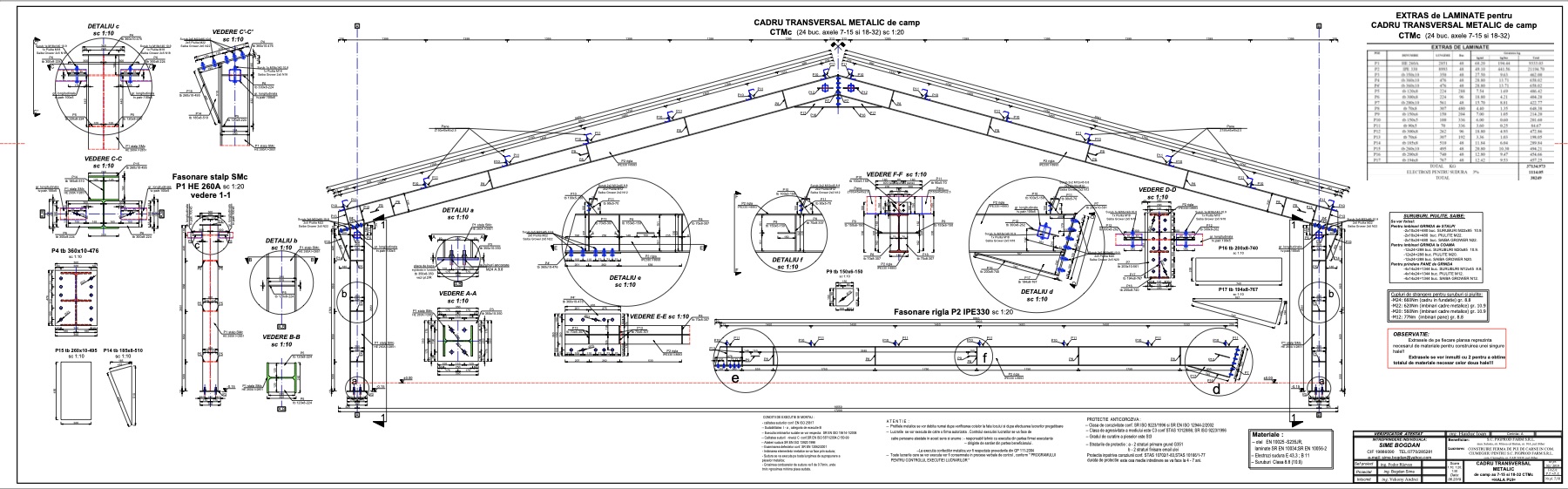

Suprastructură: Cadre transversale metalice de câmp, de capăt la rost și de fronton; plan pozare elemente de acoperiș cu detalii; filtru sanitar și construcții anexe.
