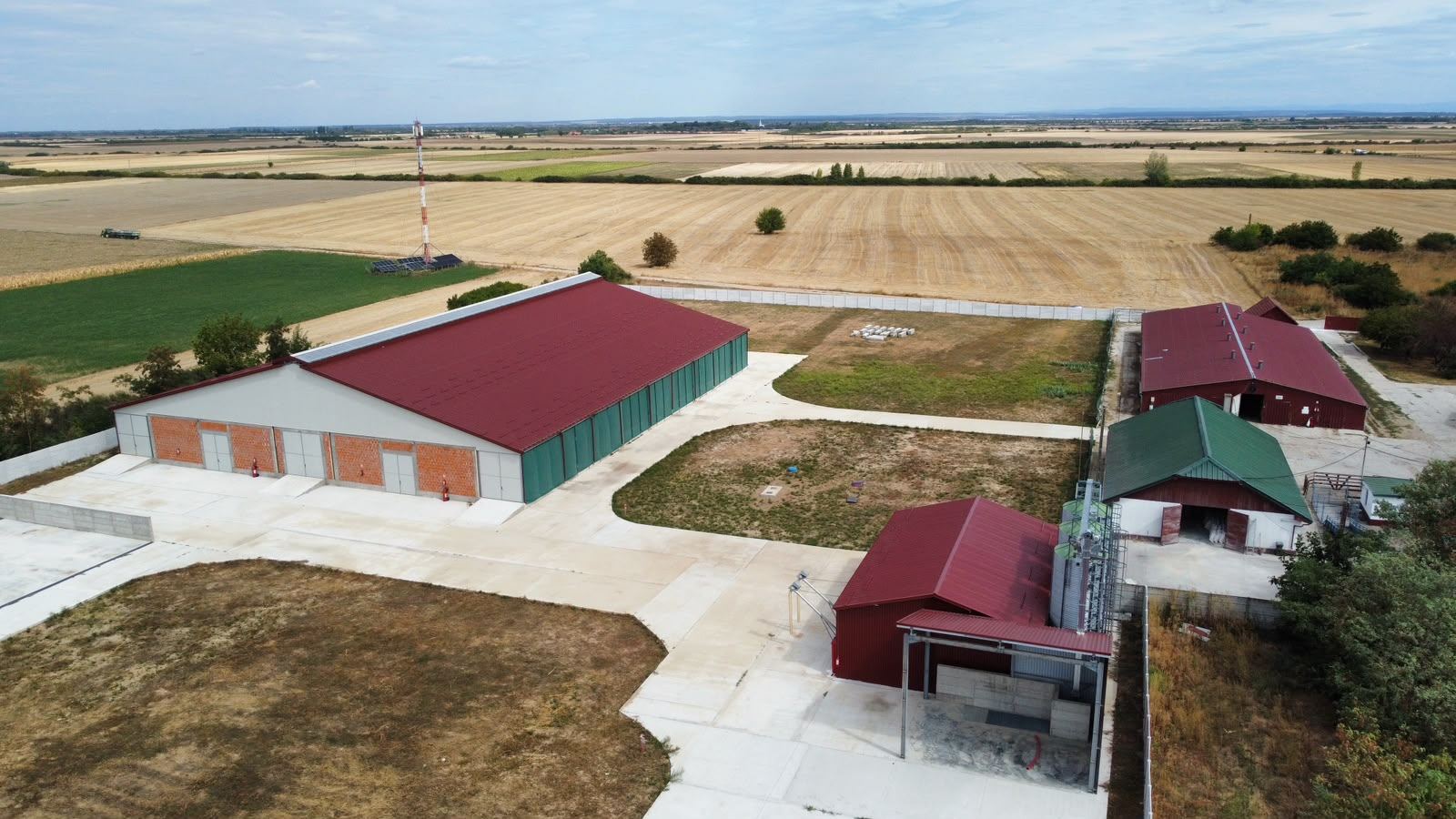

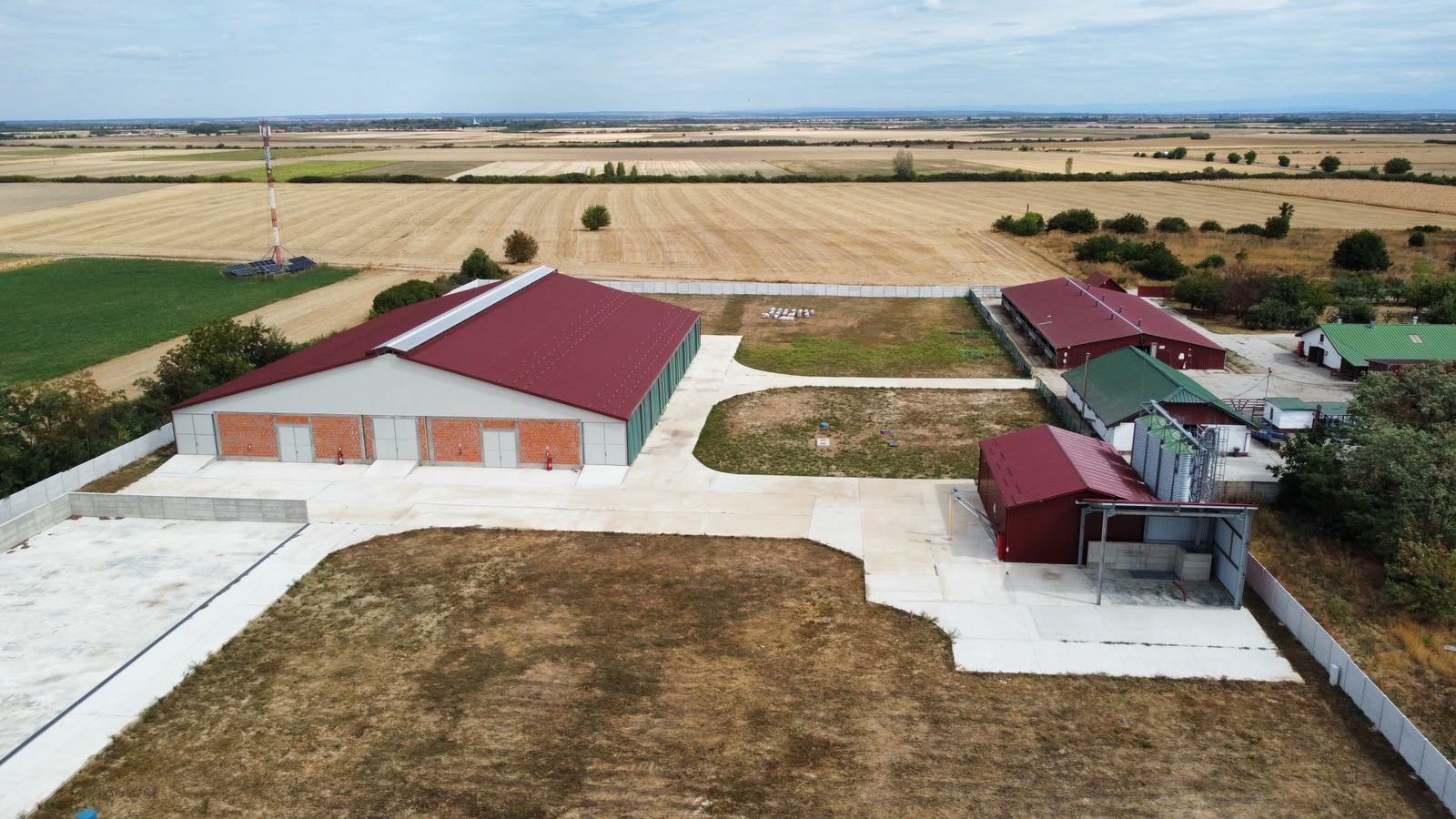

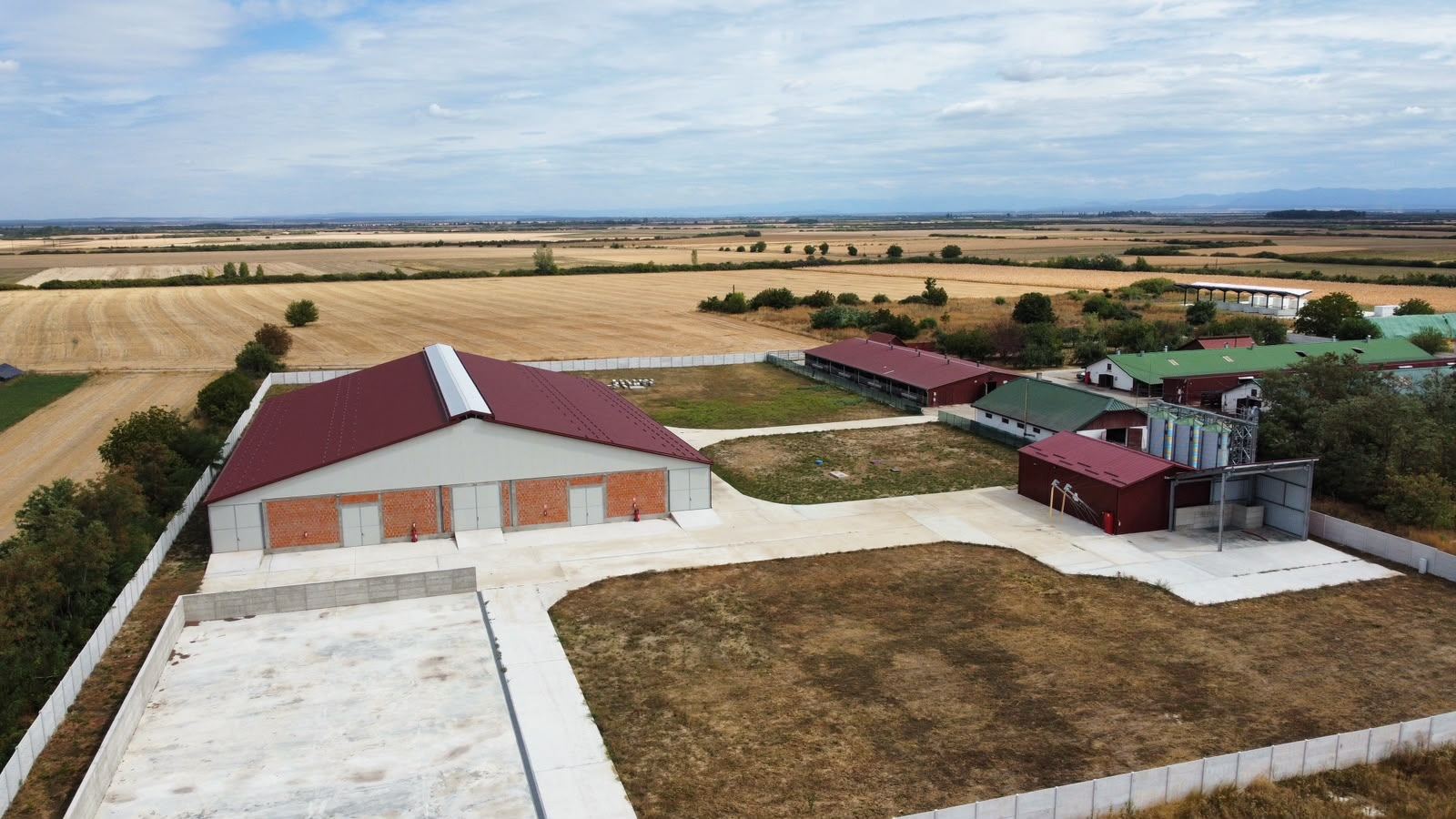

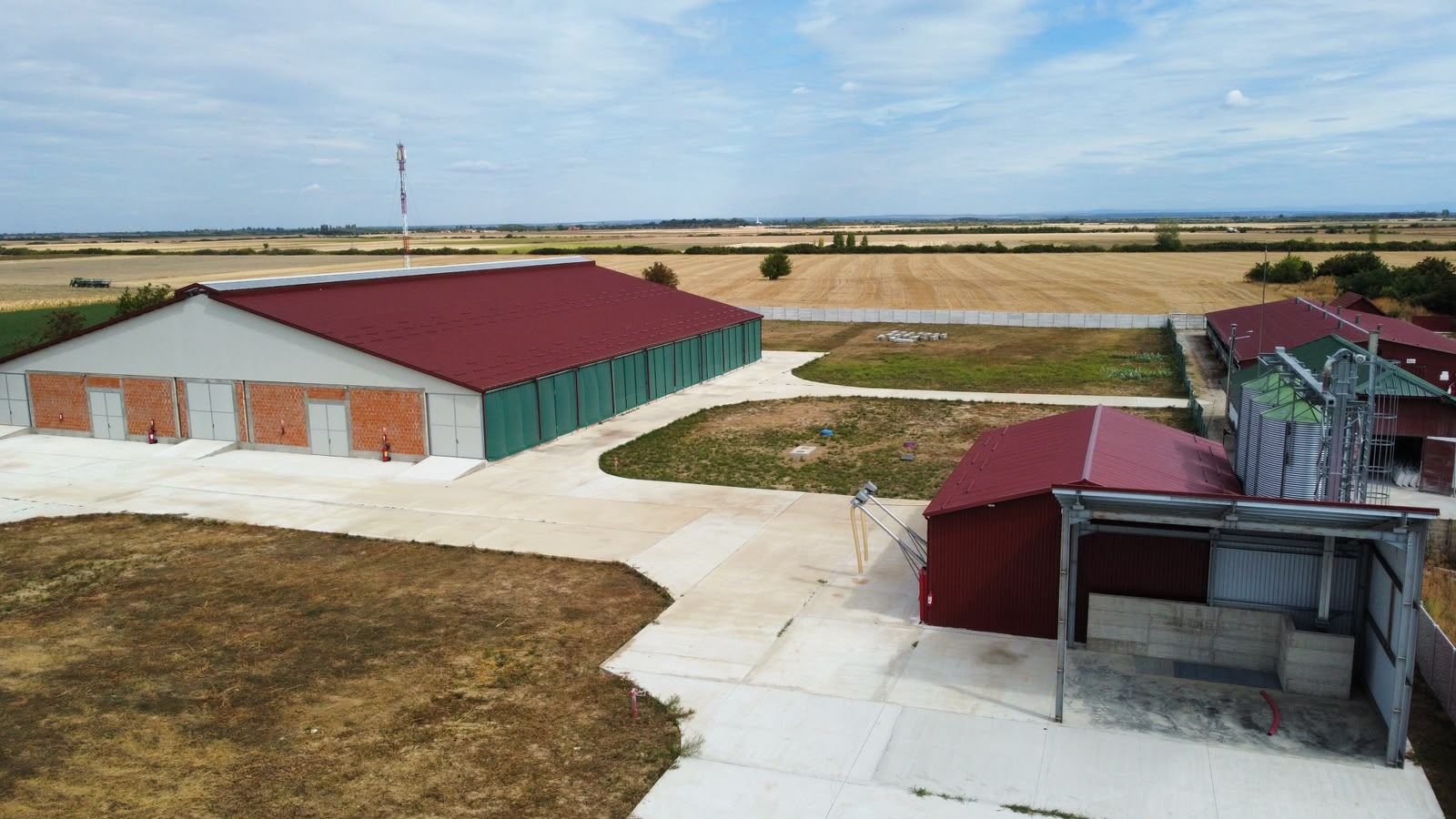

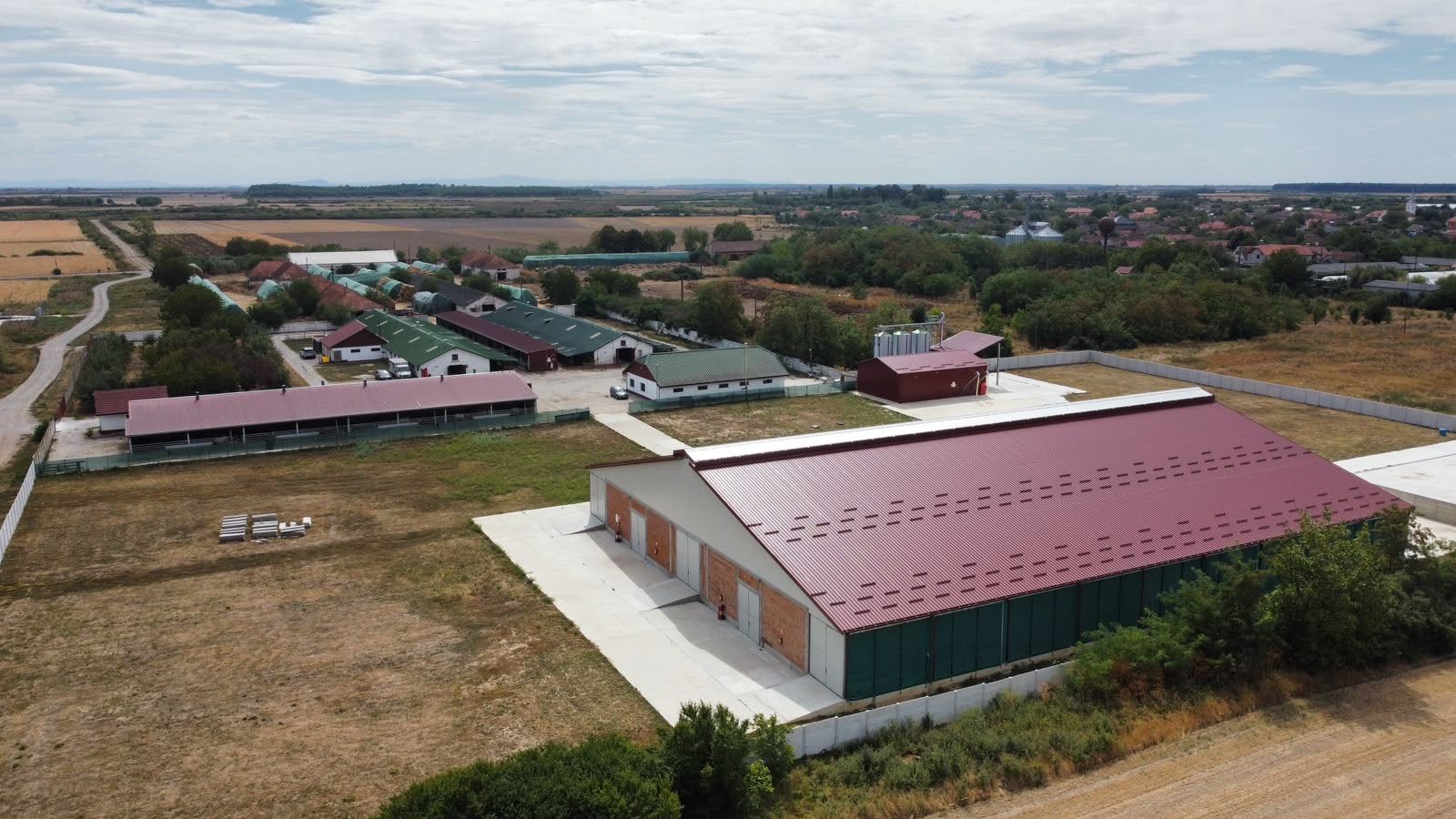

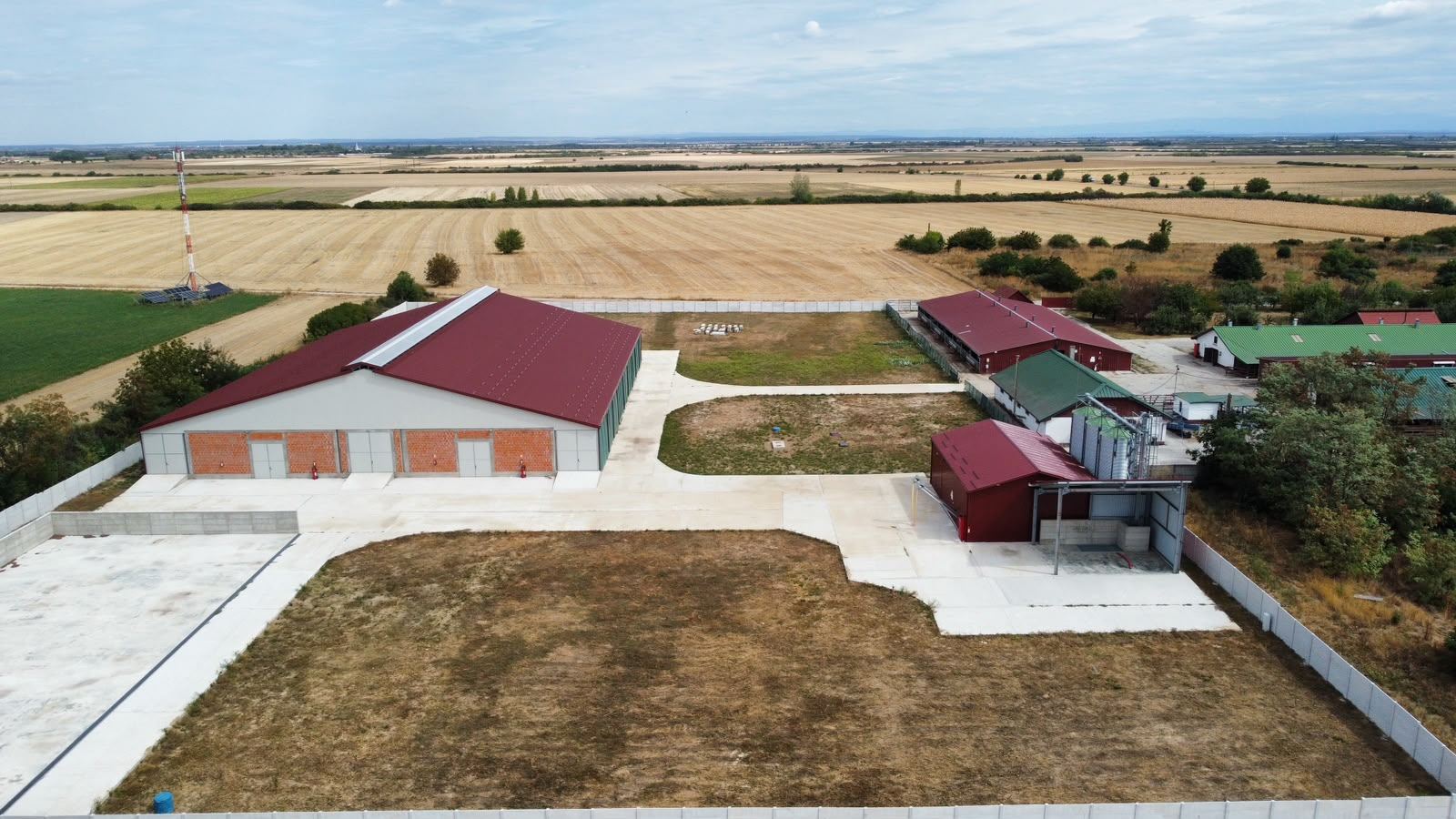

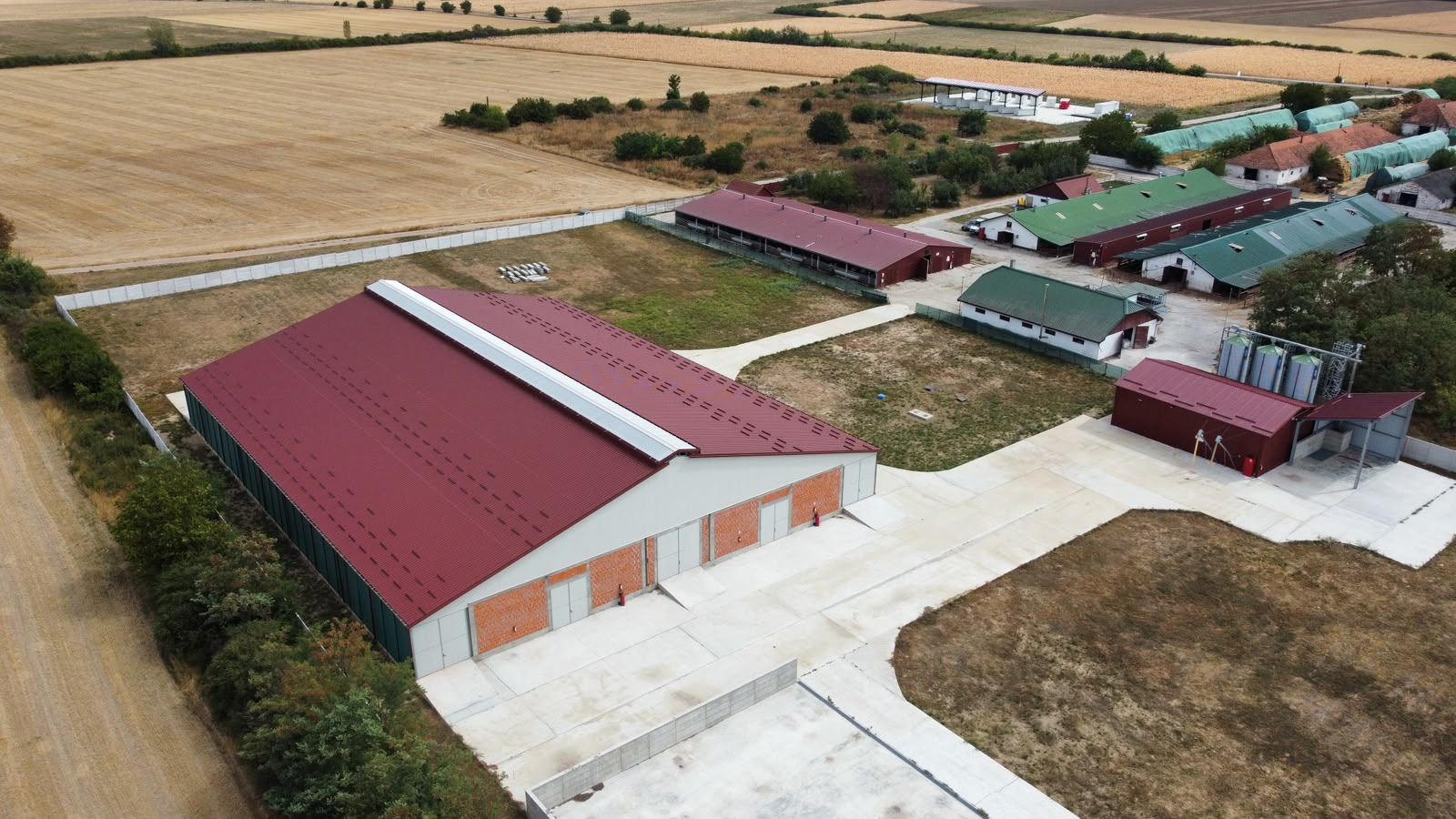

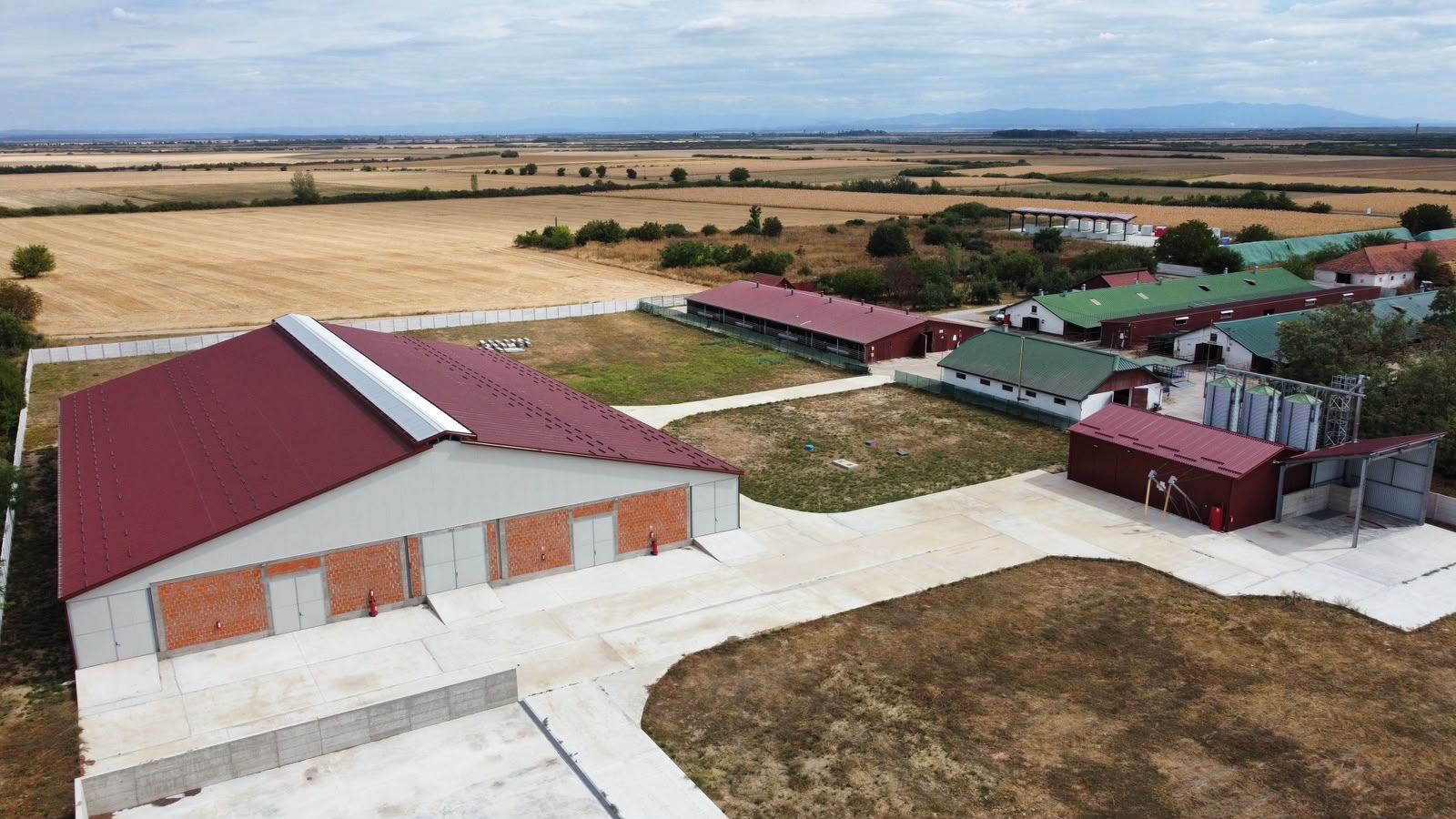

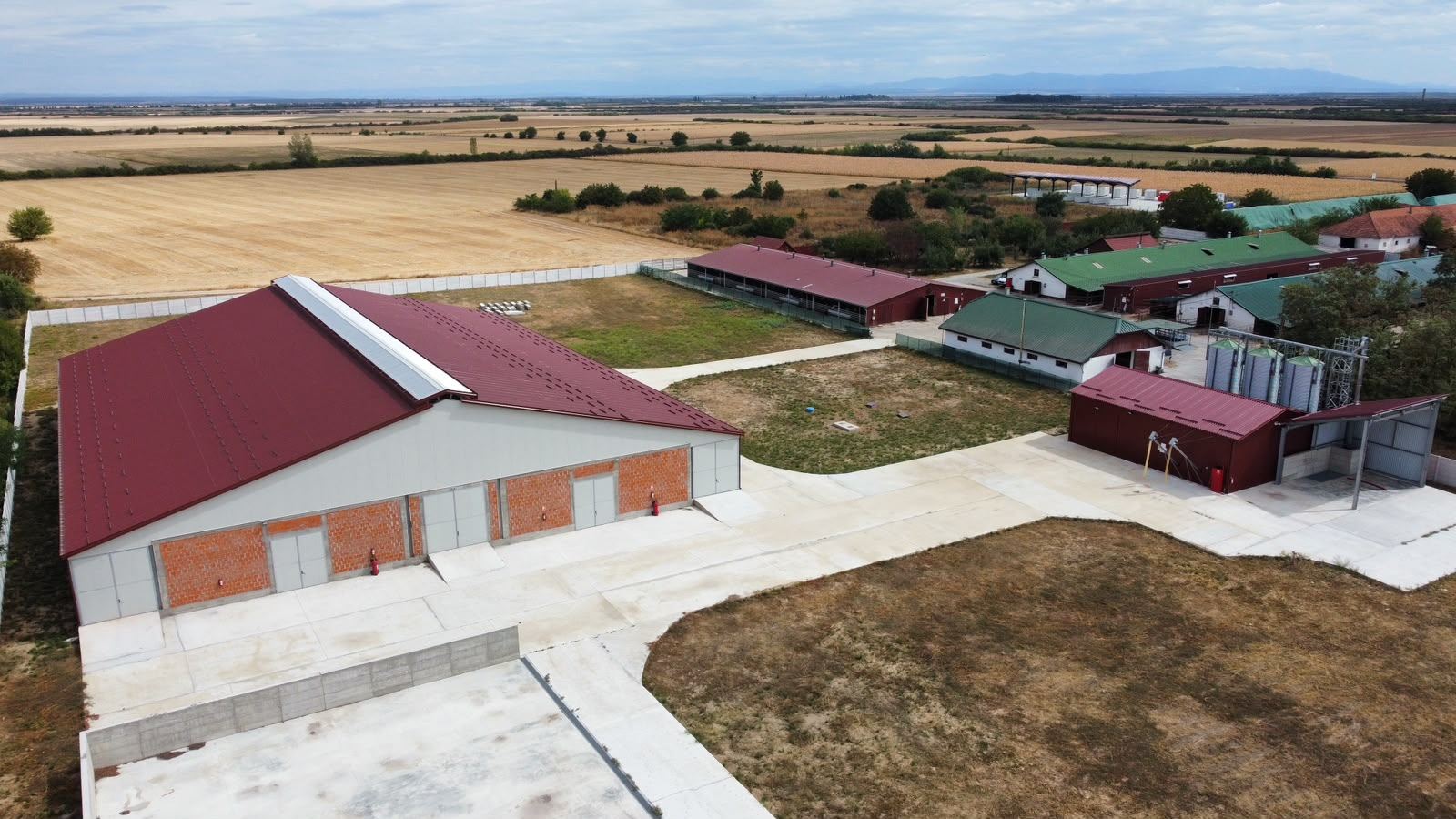

Proiect de structură pentru o fermă zootehnică de bovine în Ghiorac, comuna Ciumeghiu: adăpost cu cadre metalice din europrofile HEA și IPE, platformă de depozitare fân cu pereți din beton armat și anexe pe radiere și platforme. Beneficiar: S.C. D.A. CATTLE FARM S.R.L.
Ghiorac, Bihor
Construcție industrială
2024
Com. Ciumeghiu, sat Ghiorac, nr. cad. 51331, 51644, jud. Bihor

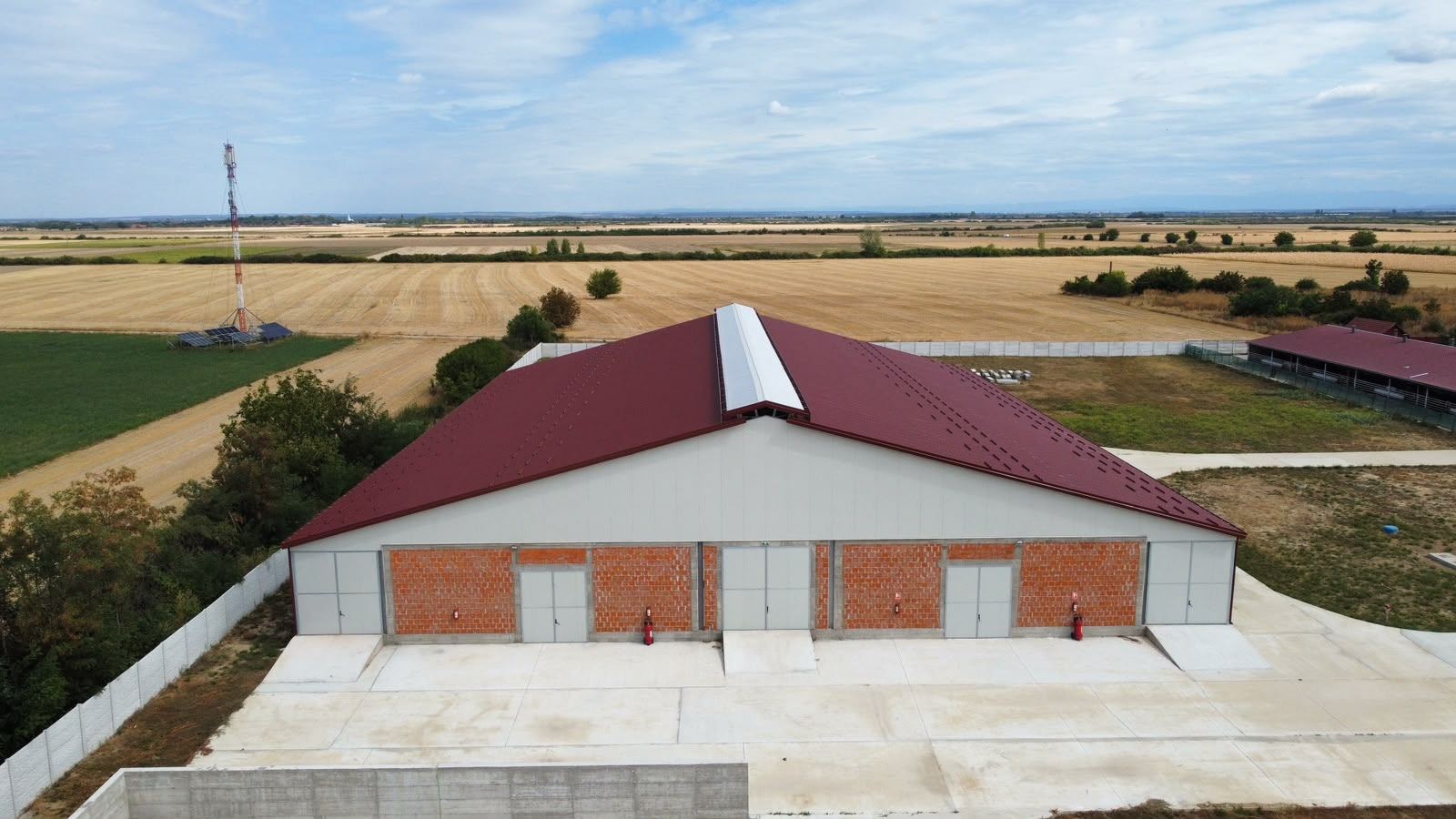

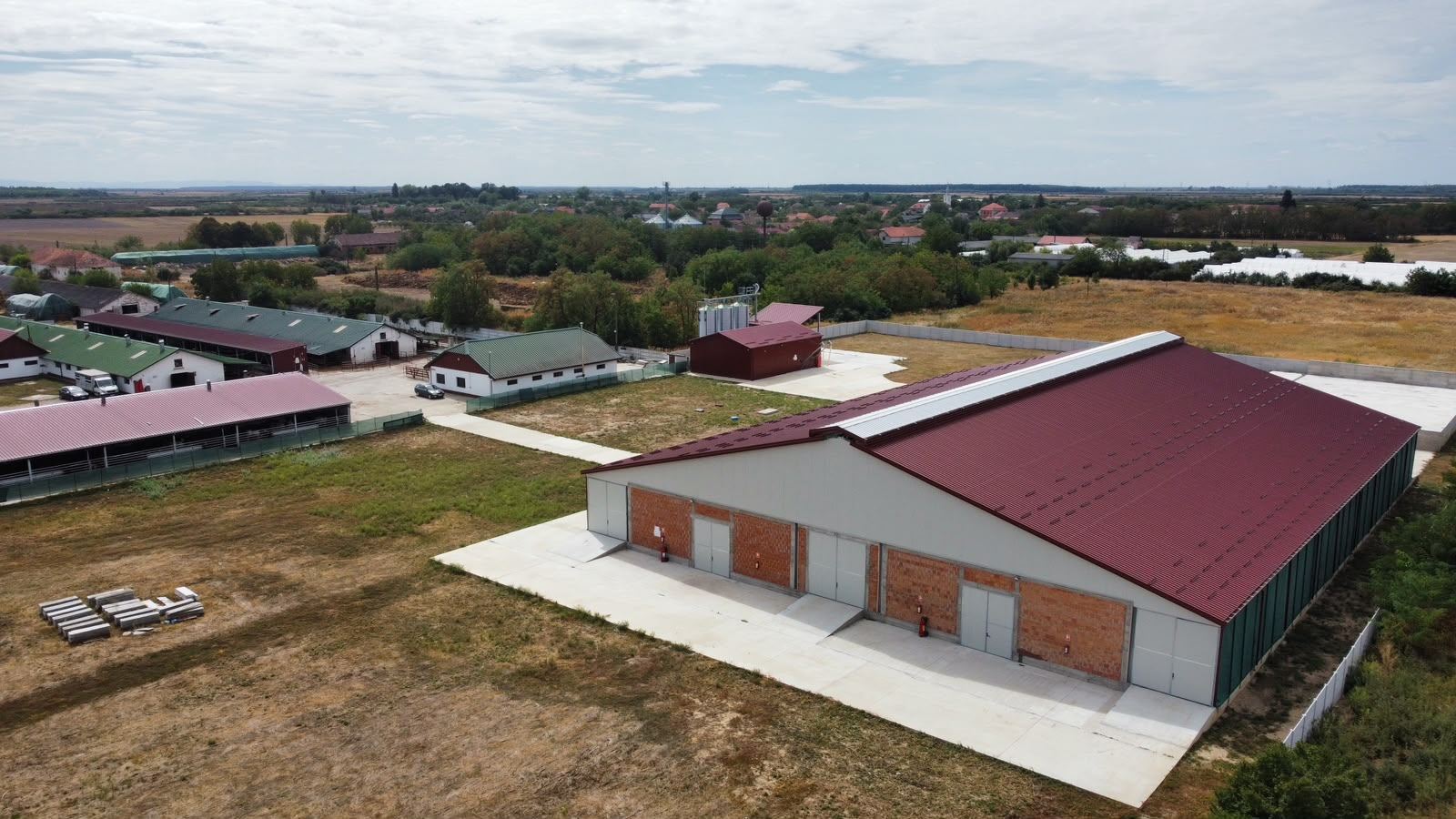

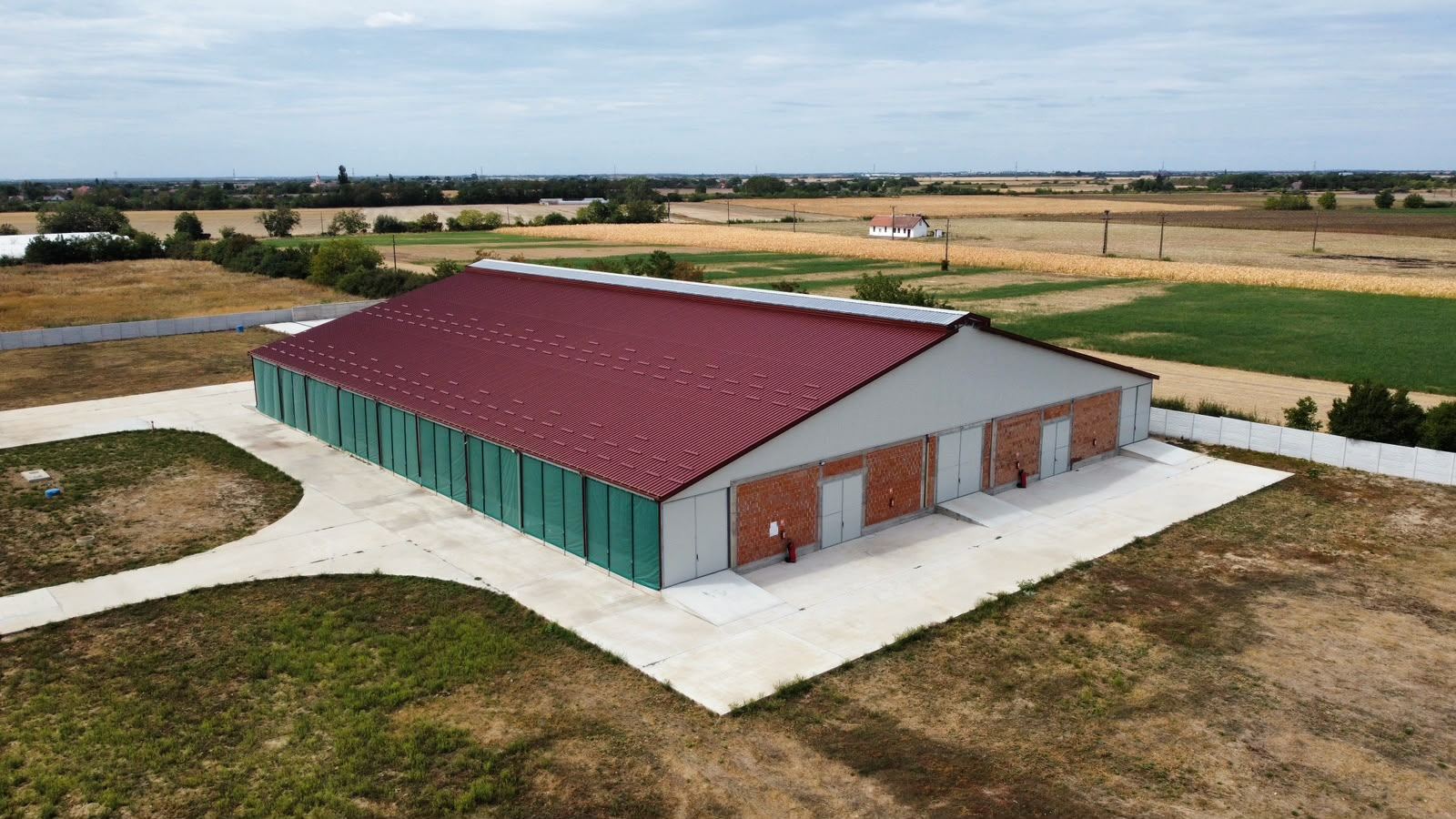

Adăpost bovine (P): cadre metalice cu stâlpi HE 300A și HE 260A și grinzi IPE 360 și IPE 200, cadre longitudinale pe axele A–D și contravântuiri verticale, acoperiș din structură metalică.
Anexe: construcție cu cadre metalice plane (stâlpi HE 200A, grinzi IPE 240); platformă de depozitare fân cu fundații și pereți din beton armat pe trei laturi; radier pentru container metalic prefabricat; platforme din beton armat.
Fundații: fundații izolate cu bloc de fundare din beton și cuzinet armat sub stâlpi, grinzi de fundare, la -1.00 m.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
CONTEMPORAN PROIECT SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
340 kPa
Adâncime fundare:
-1.00 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații |
C20/25 |
OB37 / BST500C |
XC2/XC4; S3; Cl0.20; A/C max. 0.60 |
Centură soclu, cuzineți |
C20/25 |
BST500C |
CEM II/A-S 32.5R, 0-16 mm |
Placă pe sol |
C25/30 |
BST500C |
Aditivat cu superplastifianți |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Suduri continue pe contur, executate de sudori autorizați; protecție anticorozivă a elementelor metalice
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

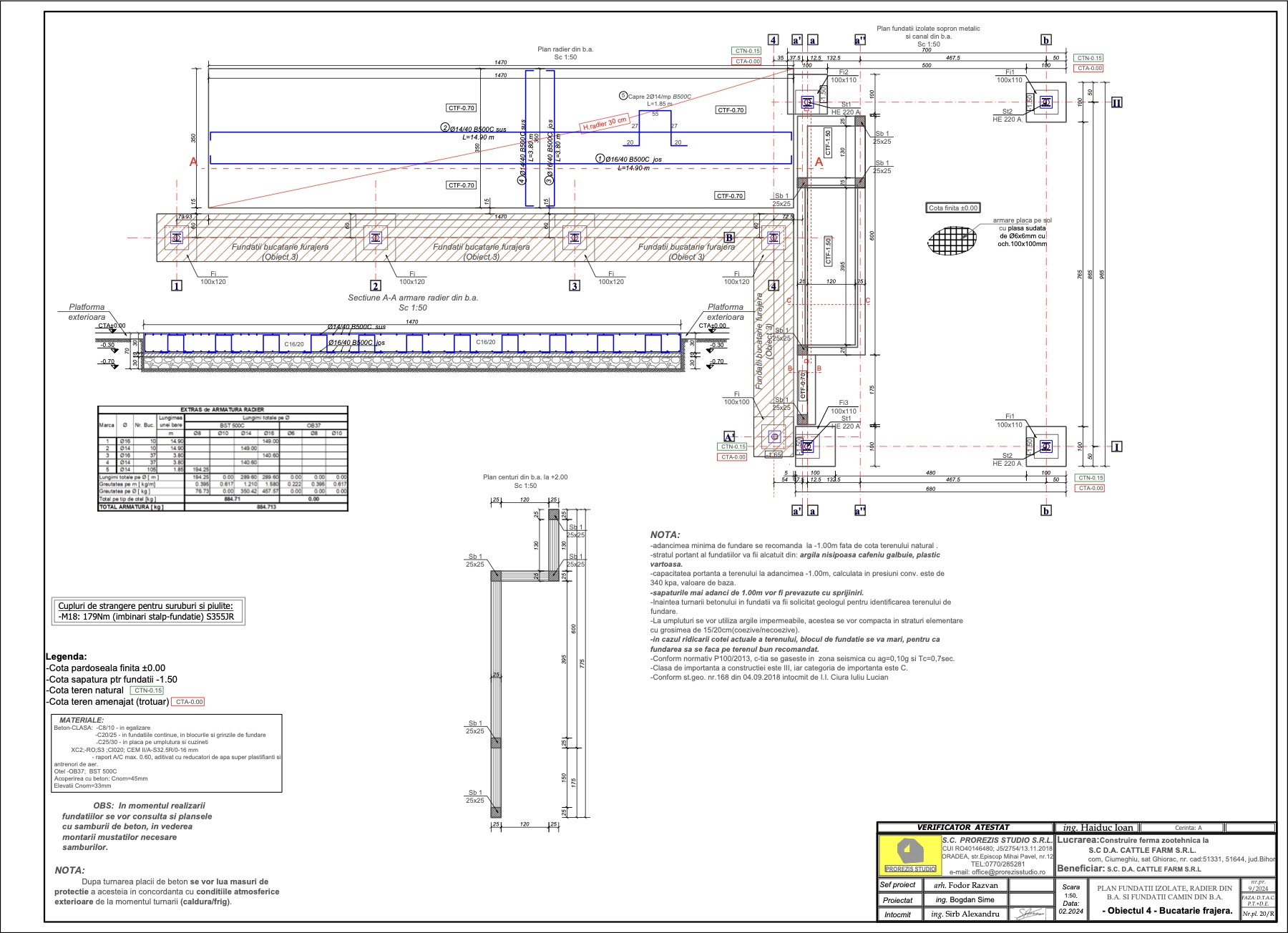

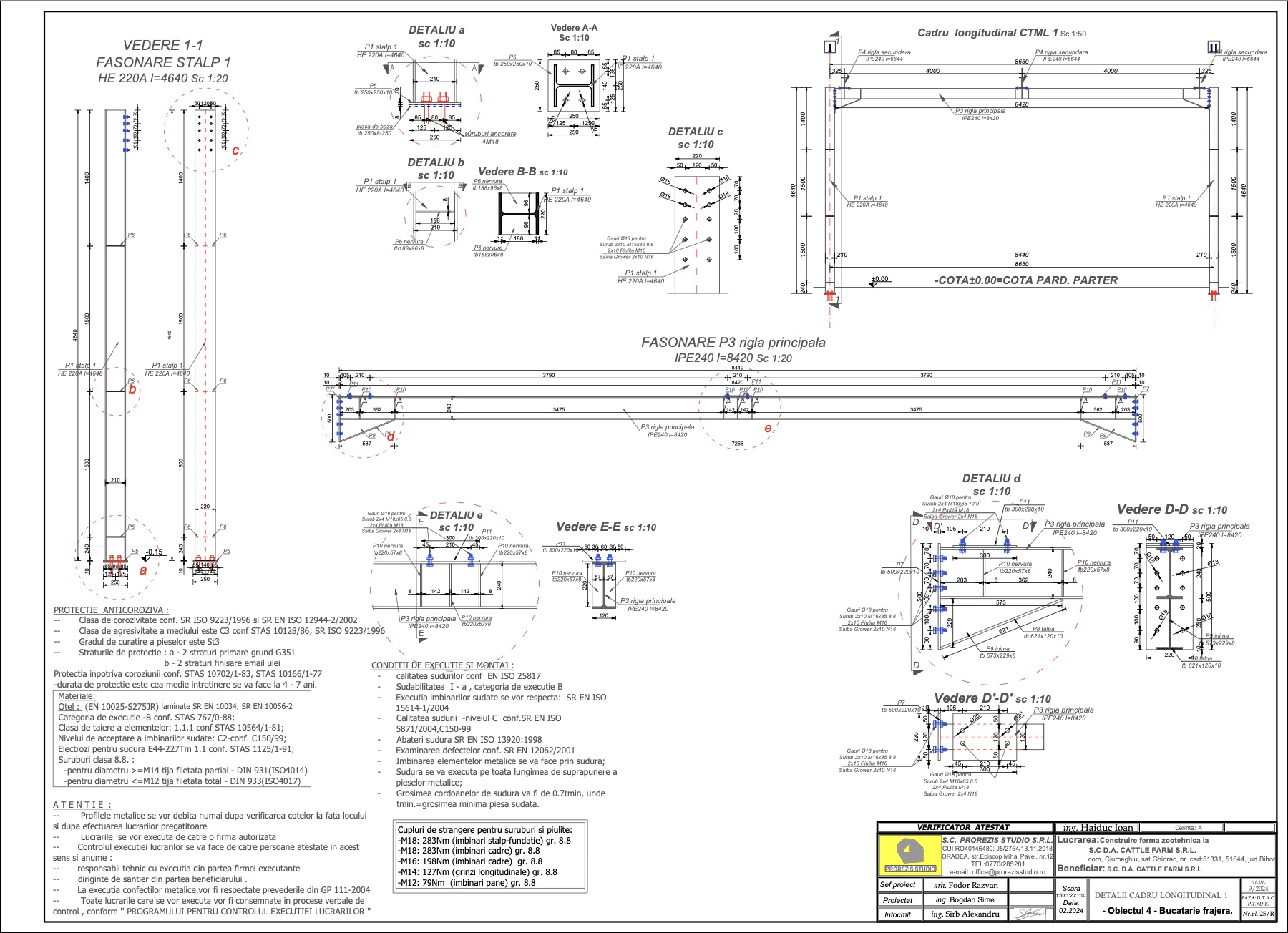

Adăpost bovine: Plan fundații; secțiune transversală A-A; detalii fundații F1 și F2; grinzi de fundare; cadru transversal metalic de câmp; plan pozare elemente de acoperiș; cadre longitudinale; detalii contravântuiri.
Platformă depozitare fân: Secțiune transversală și detalii de armare.
