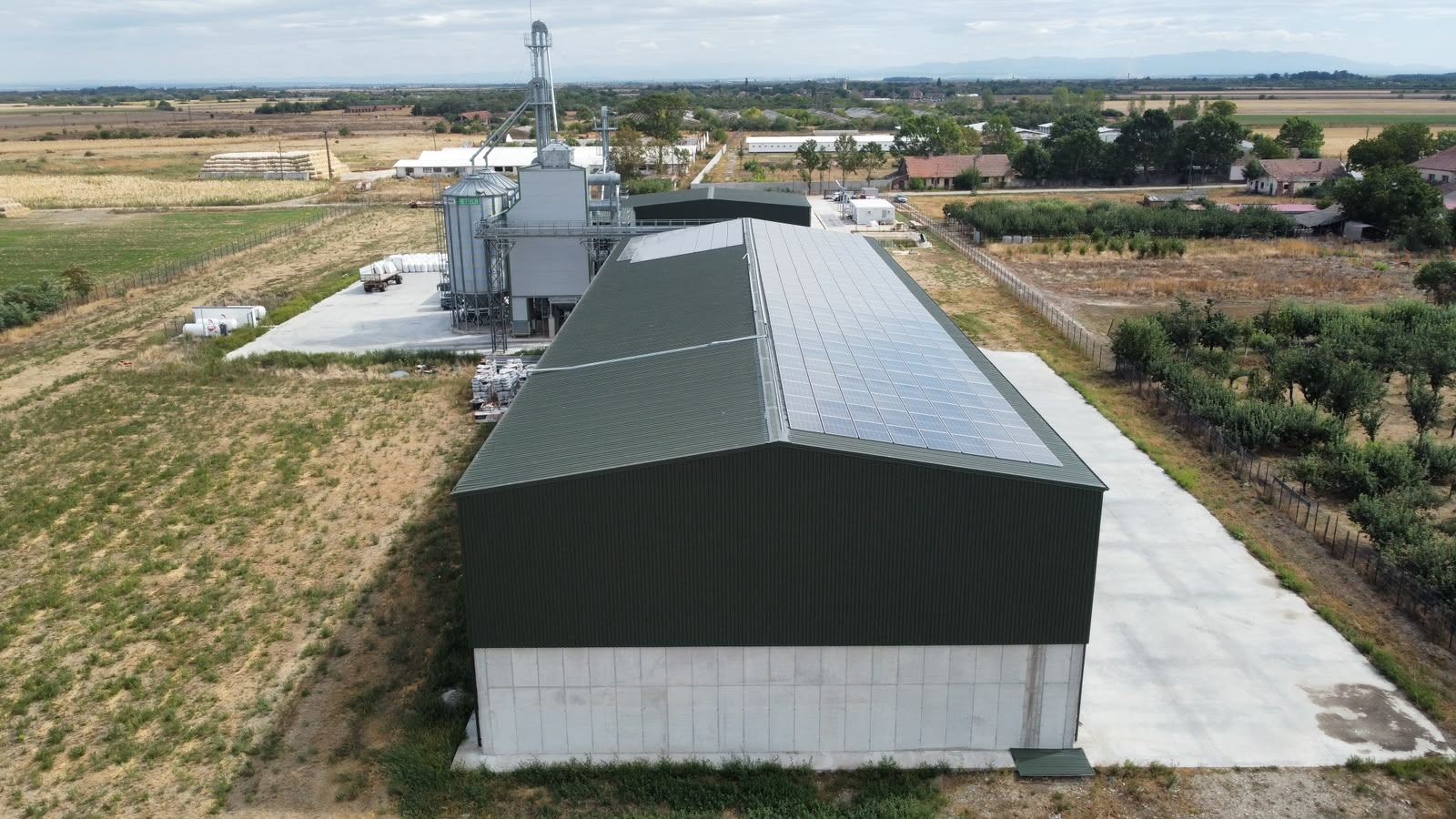

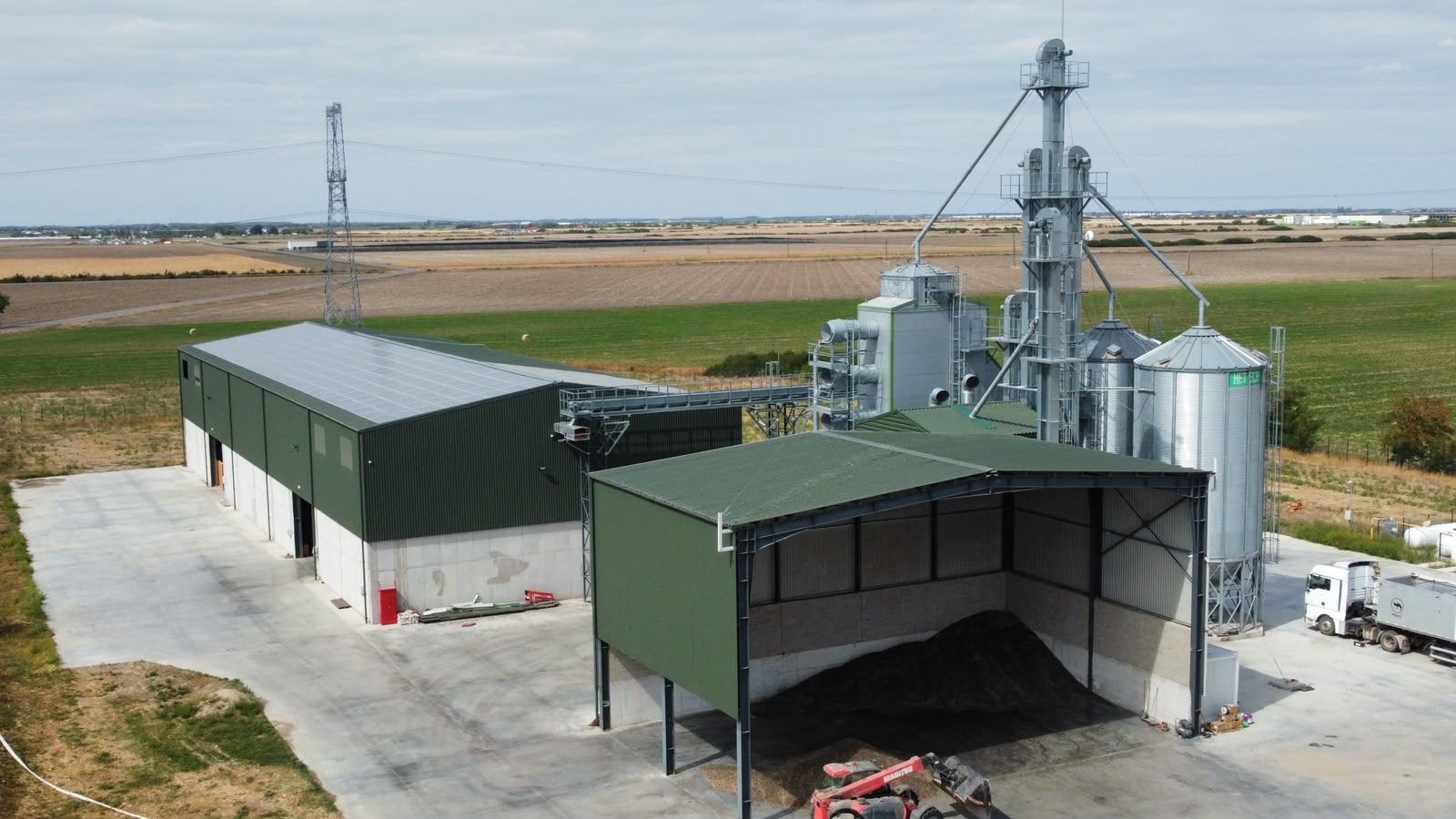

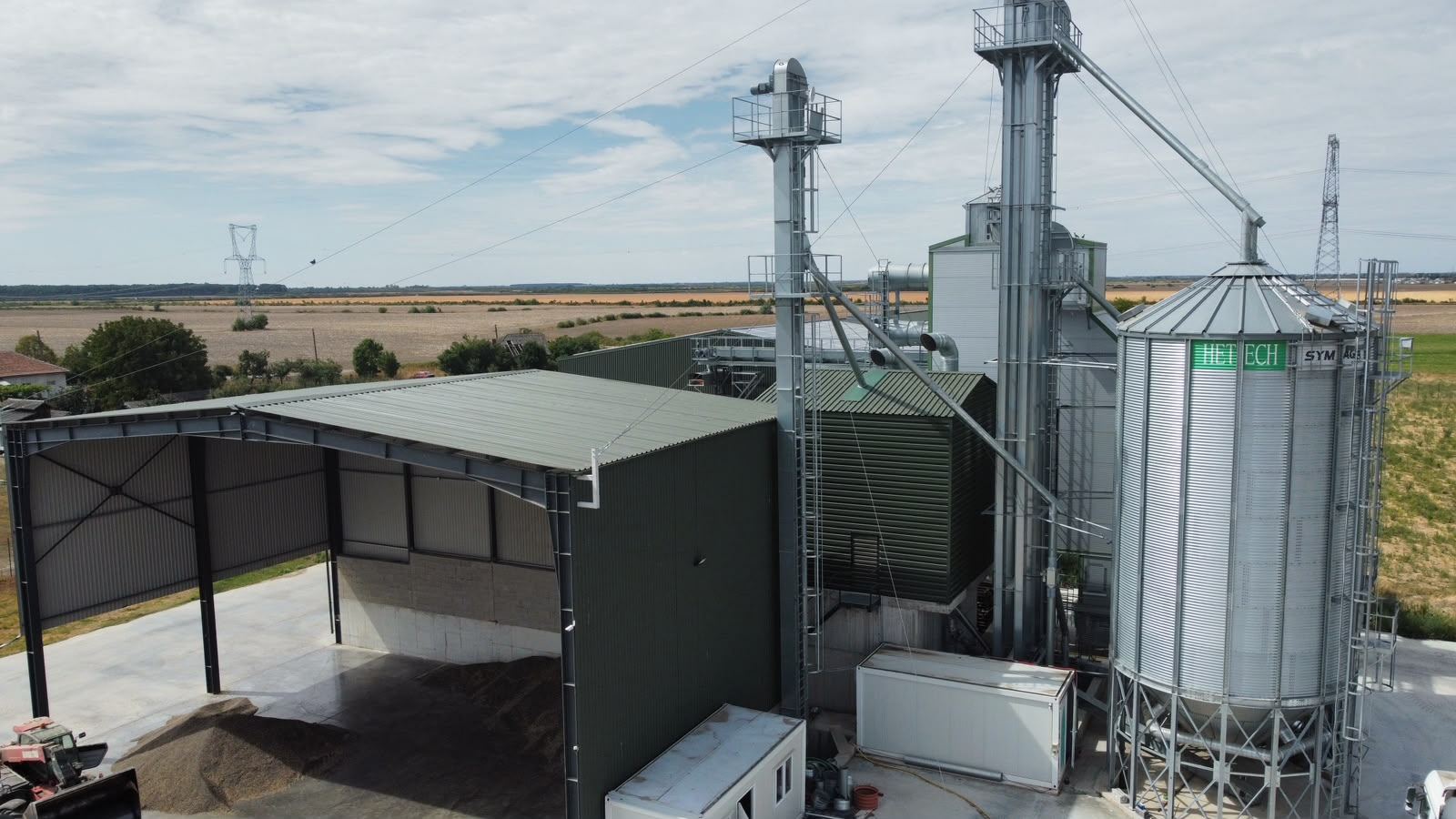

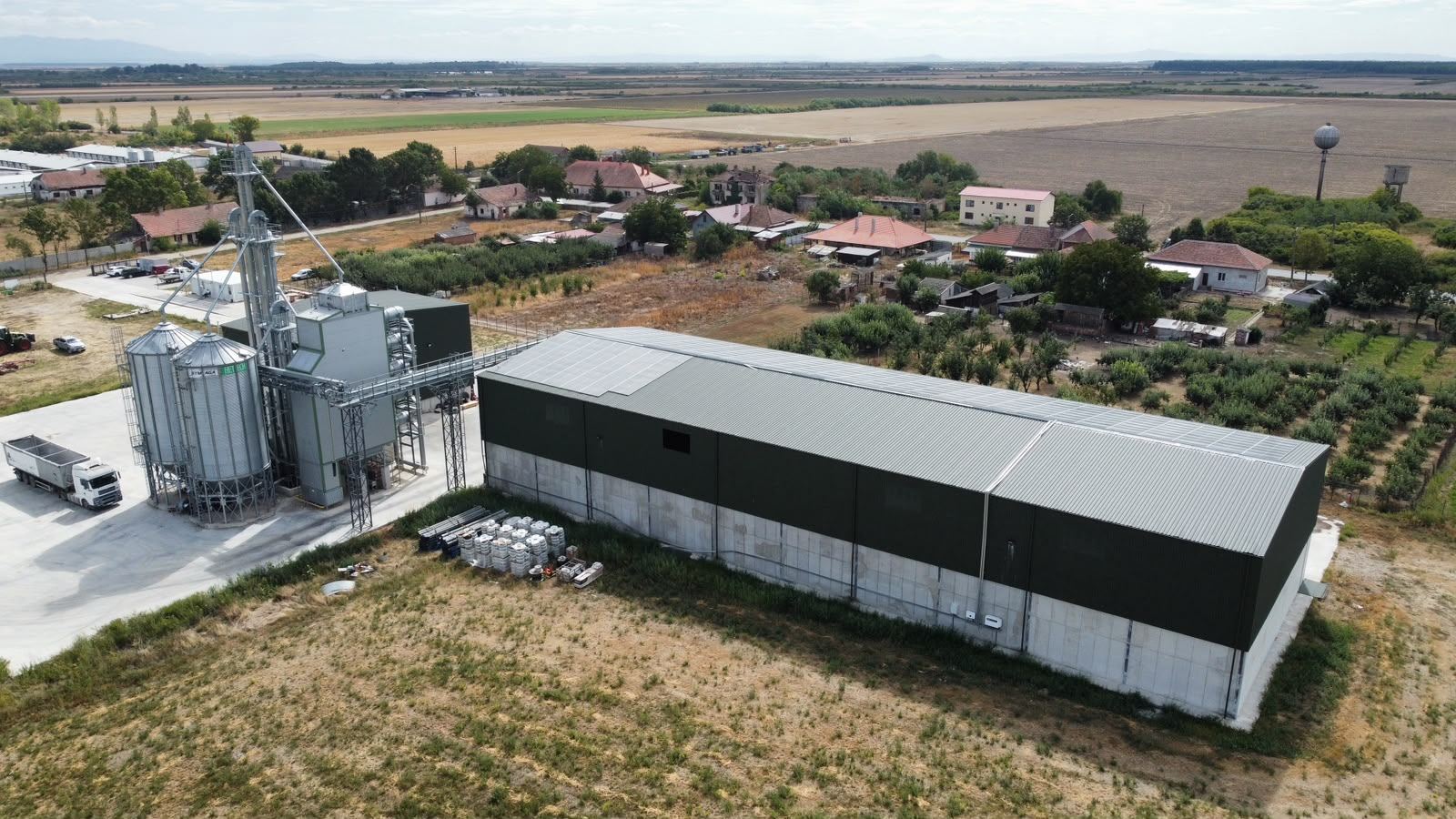

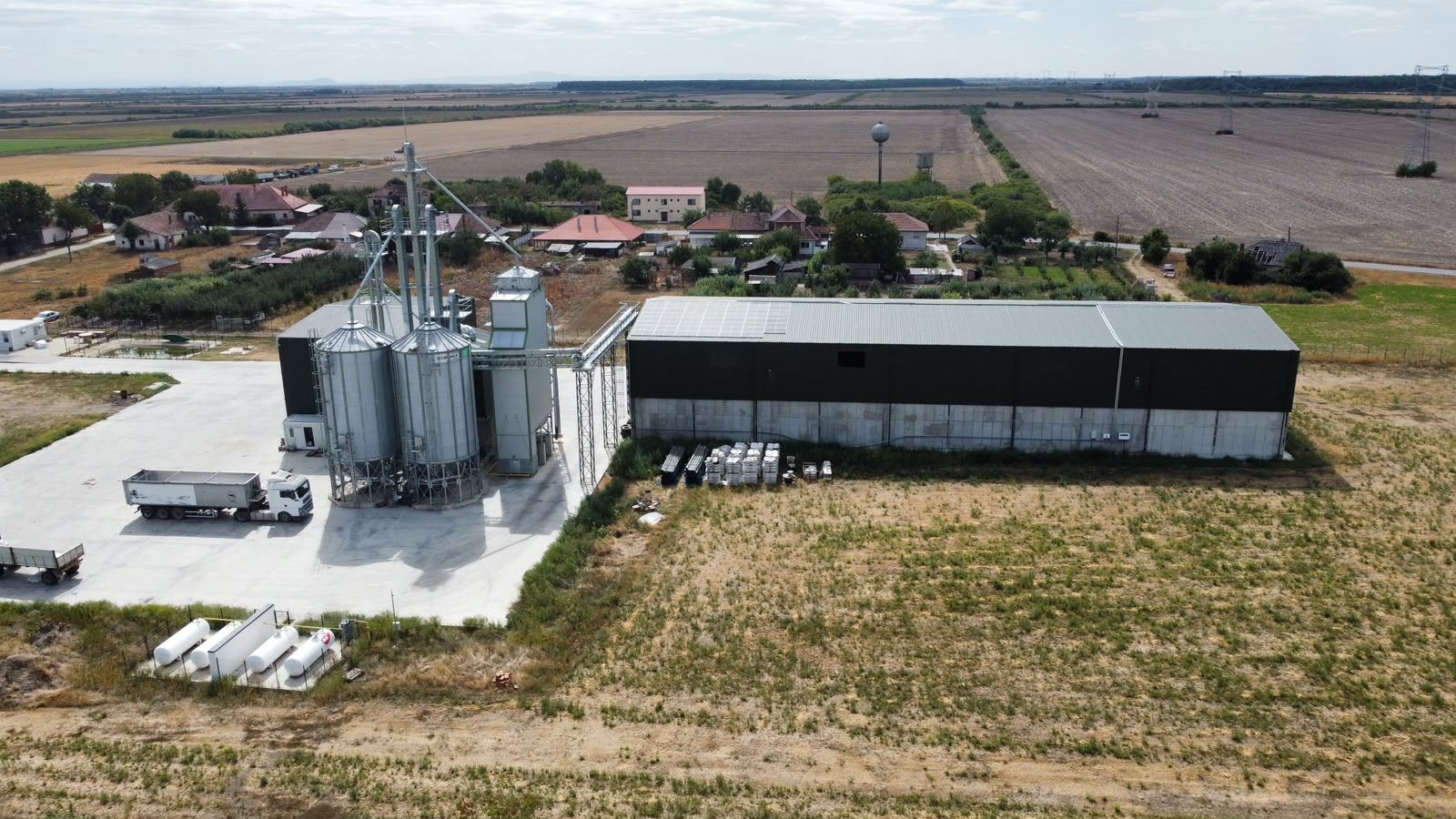

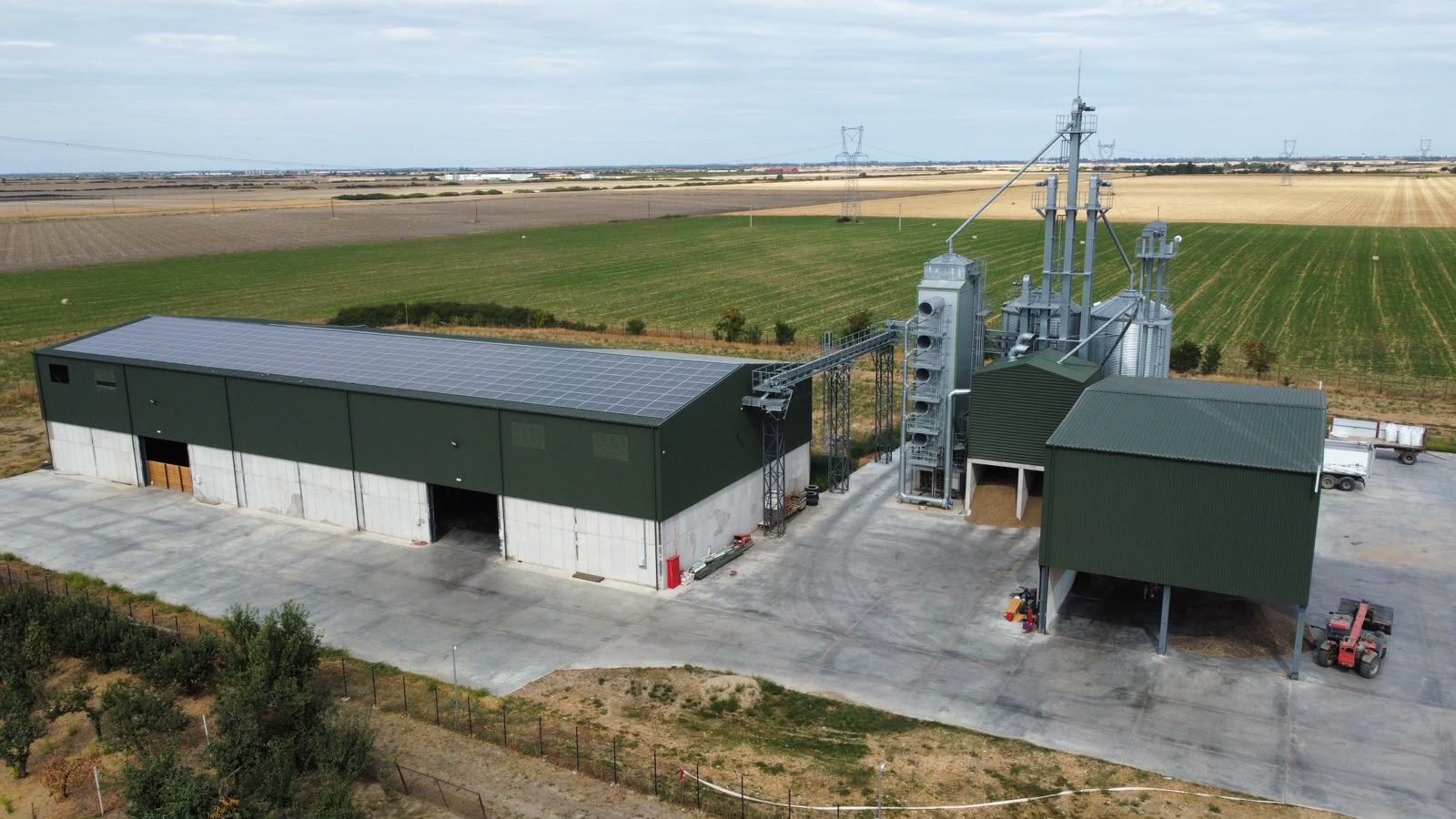

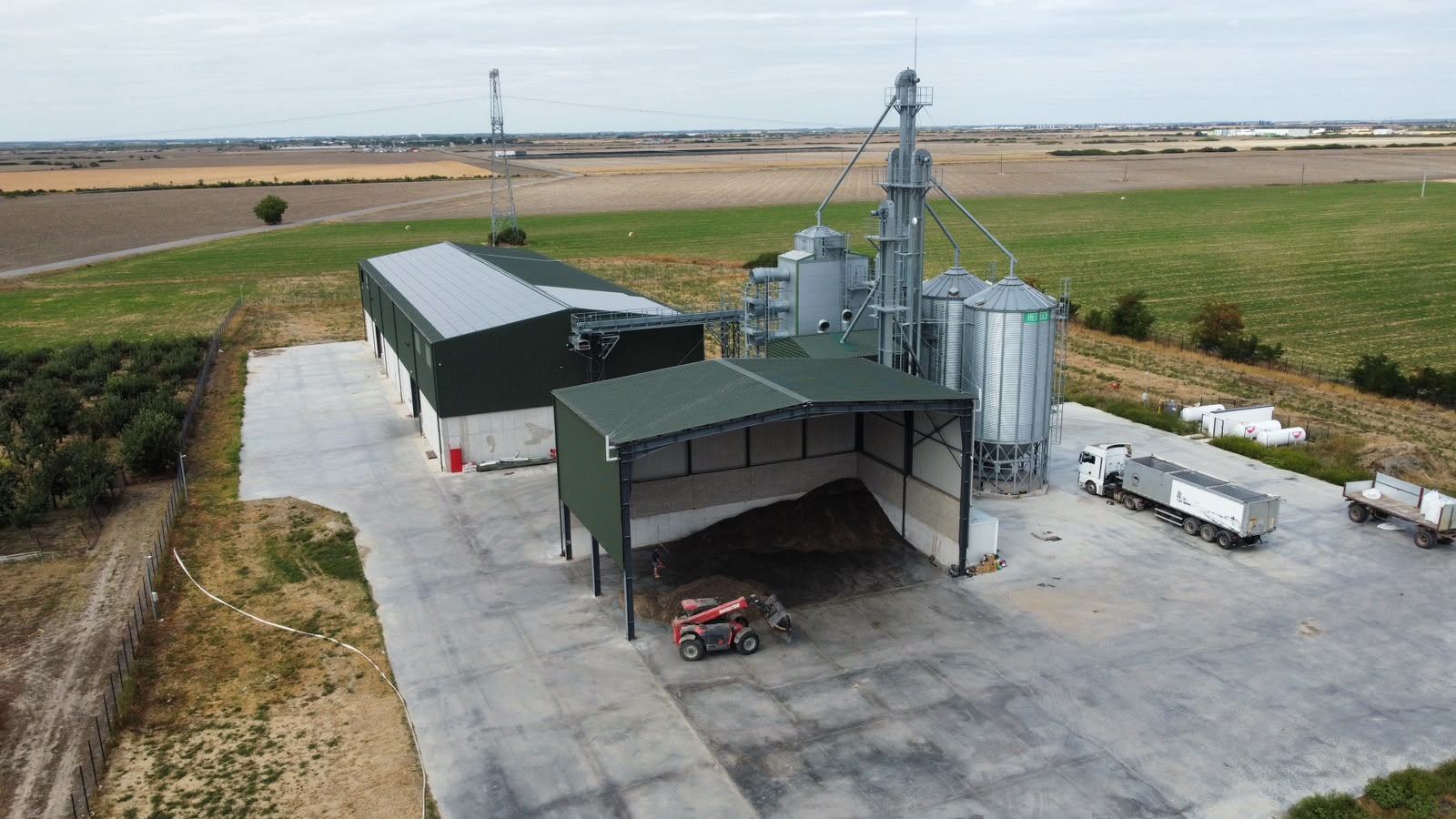

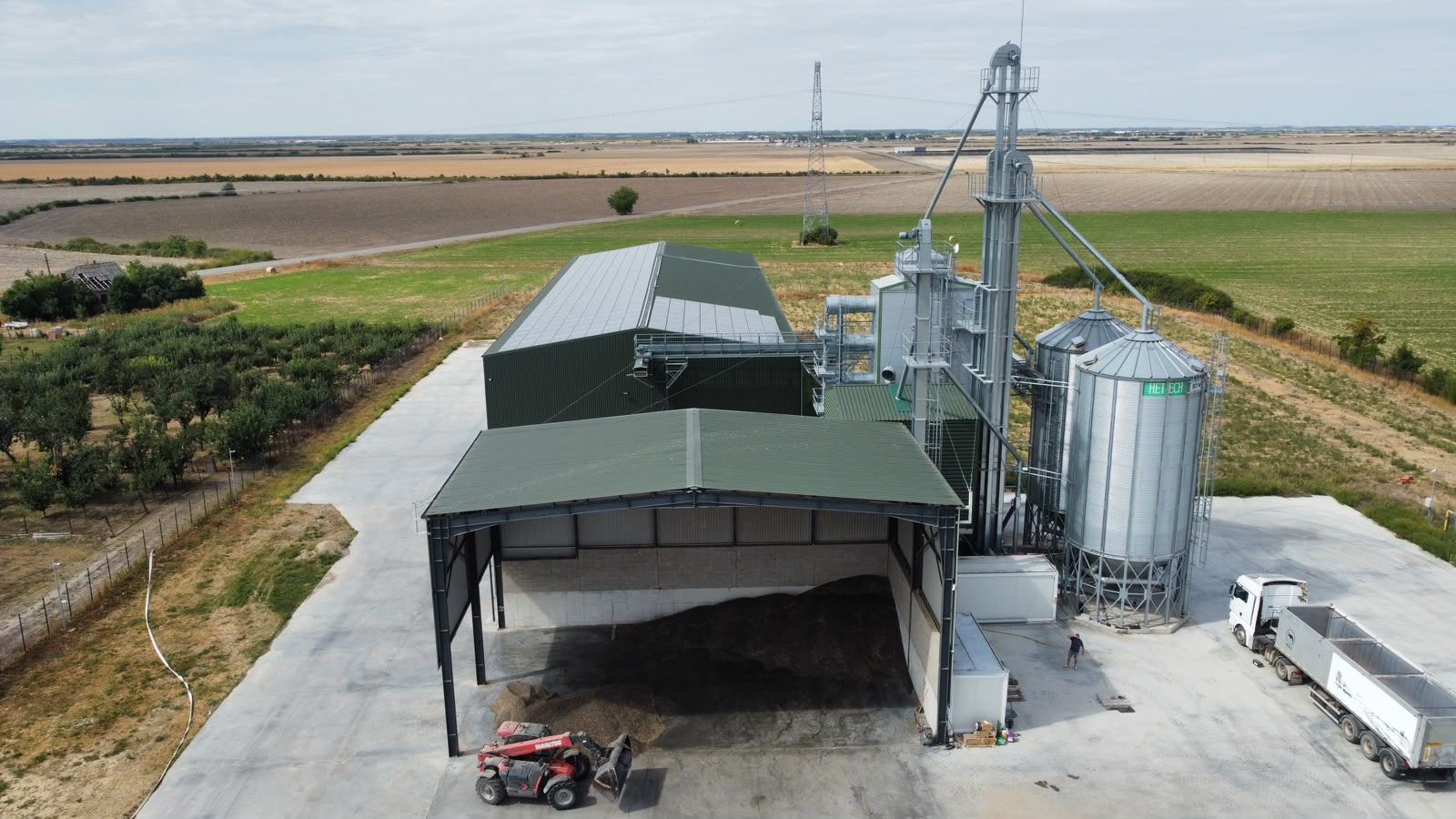

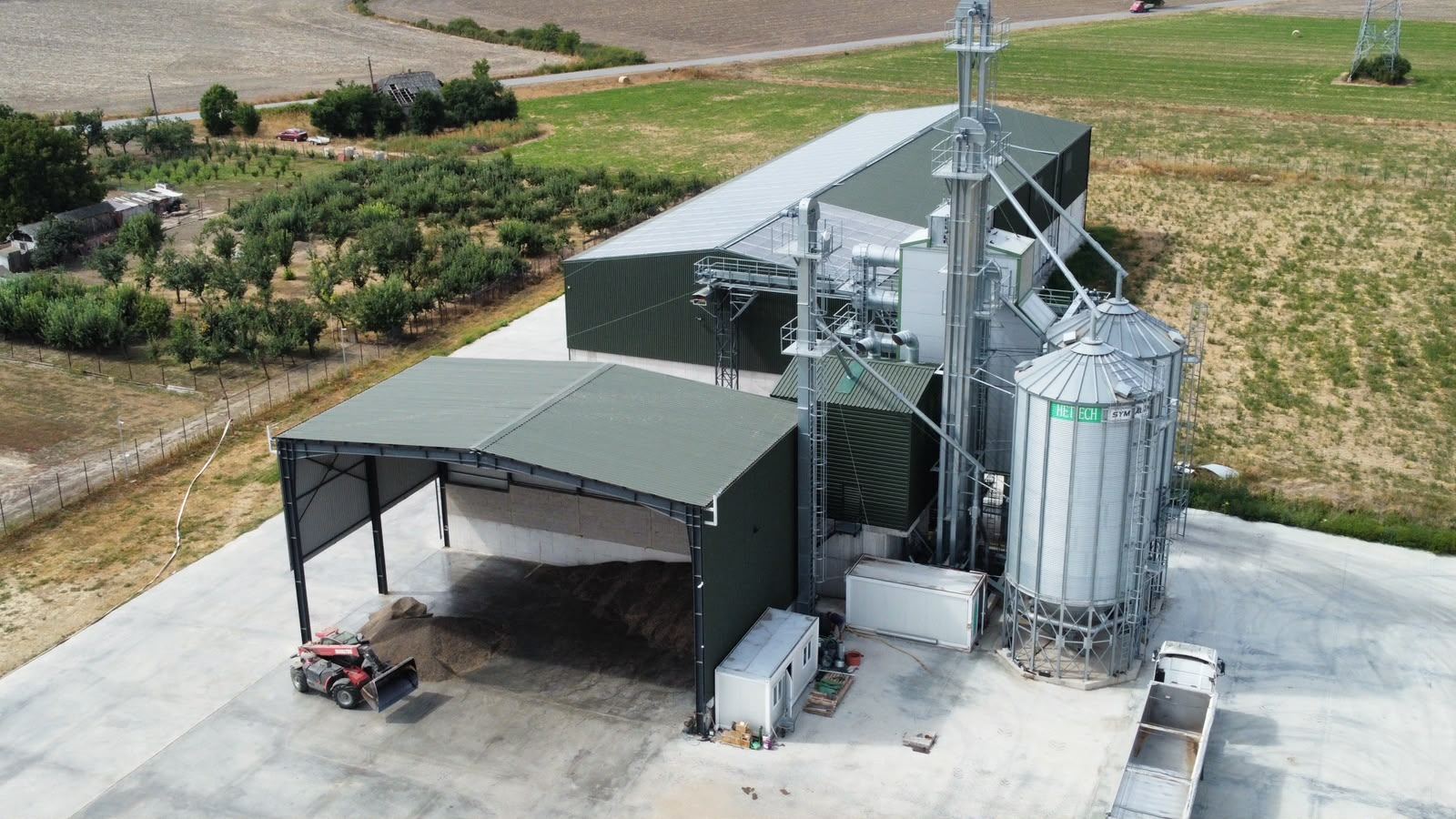

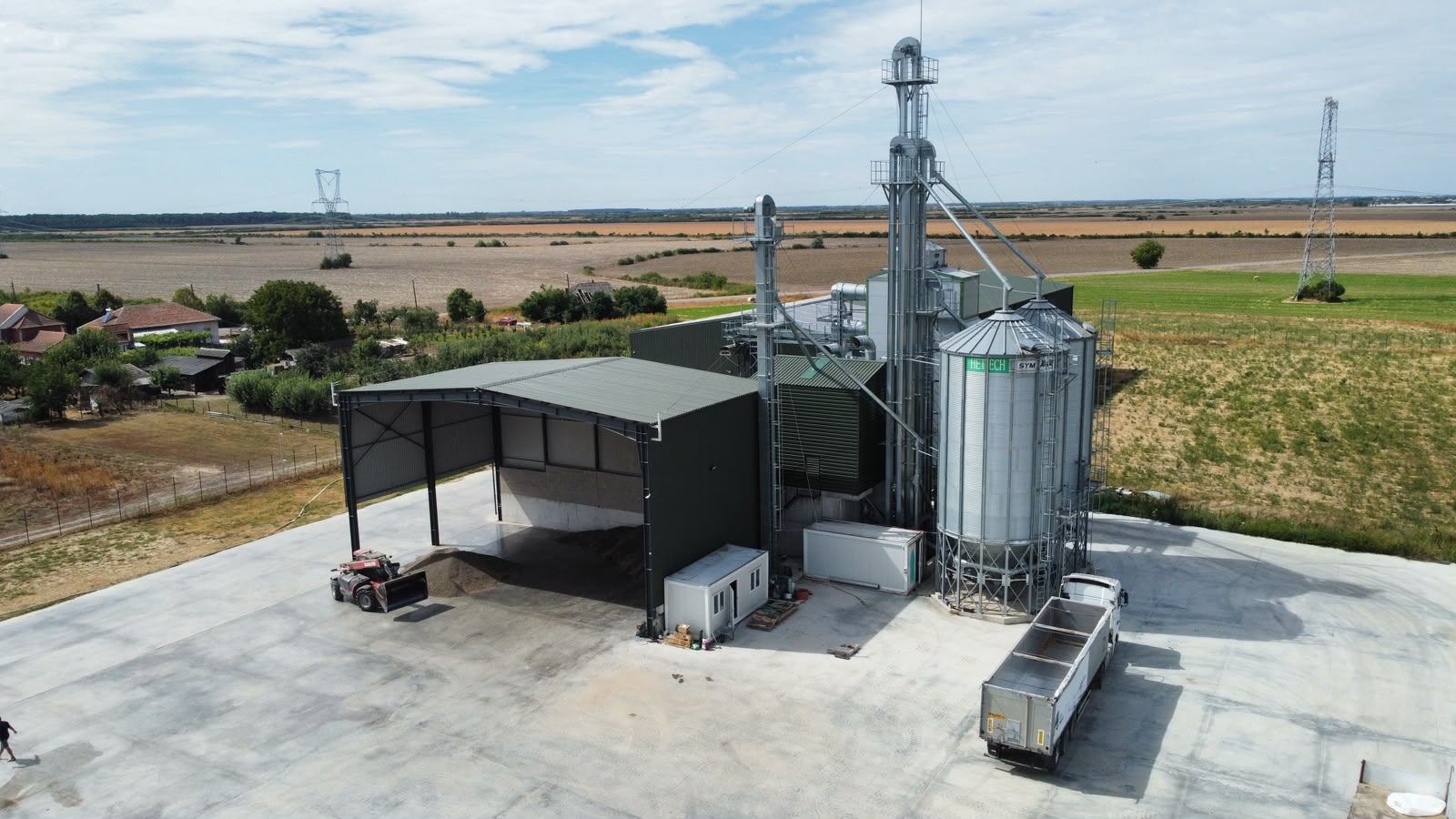

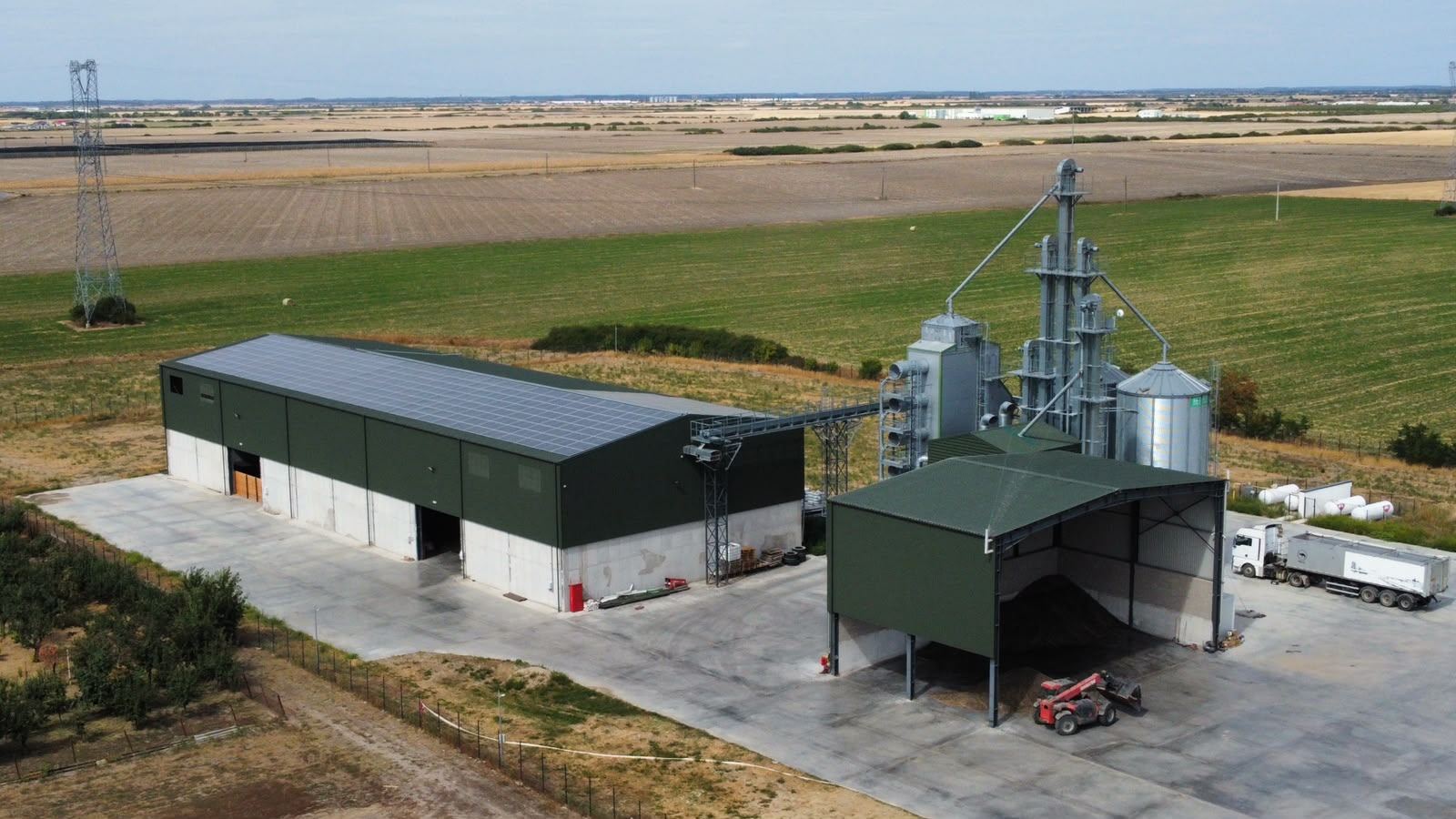

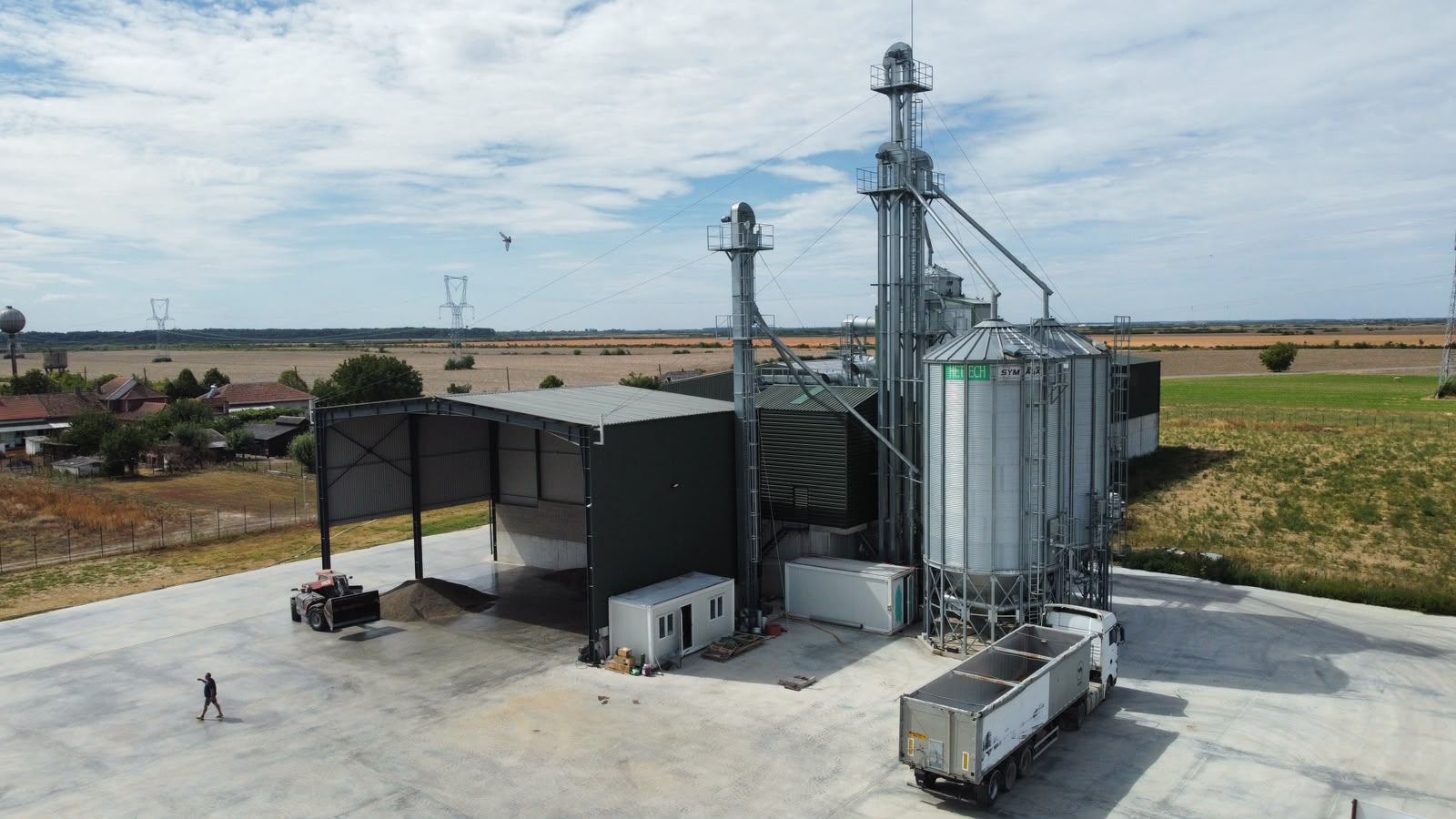

Proiect de structură pentru o hală de depozitare cereale cu regim de înălțime parter în localitatea Ghiorac, comuna Ciumeghiu: stâlpi metalici IPE450 și ferme metalice de 29,55 m, pe fundații izolate, cu pereți perimetrali din beton armat. Beneficiar: S.C. EAG AGRICOL 2012 S.R.L.
Ghiorac, Bihor
Construcție industrială
2024
Com. Ciumeghiu, loc. Ghiorac, nr. cad. 55123, jud. Bihor
Regim de înălțime P: hală de depozitare cereale cu deschidere de 29,55 m pe axele A–B și 13 travei (axele 1–13).
Structură: stâlpi metalici din europrofile IPE450 și ferme metalice cu zăbrele, contravântuiri verticale între stâlpi și la coamă, cadre de fronton închise; acoperiș din structură metalică din oțel S275JR.
Fundații: fundații izolate cu bloc de fundare din beton și cuzinet armat sub stâlpi, cu carcase de buloane; pe perimetru, perete din beton armat cu bloc de fundare și grindă de fundare.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
CONTEMPORAN PROIECT SRL
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
–
Capacitate portantă:
280 kPa
Adâncime fundare:
min. -1.00 m
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Fundații, centură soclu, cuzineți |
C25/30 |
BST500C |
XC2/XC4; S3; Cl0.20; A/C max. 0.60 |
Placă pe sol |
C30/37 |
BST500C |
CEM II/A-S 32.5R, 0-16 mm; aditivat |
Structură metalică |
– |
S275JR |
Categoria de execuție B; nivel de acceptare suduri C2 |
Personal calificat și certificat; responsabil tehnic și diriginte de șantier autorizat
Geotehnicianul confirmă terenul bun de fundare înainte de turnarea fundațiilor
Suduri continue pe contur, executate de sudori autorizați; protecție anticorozivă a elementelor metalice
Modificări doar cu acordul proiectantului, avizate de verificatorul atestat
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul execuției lucrărilor

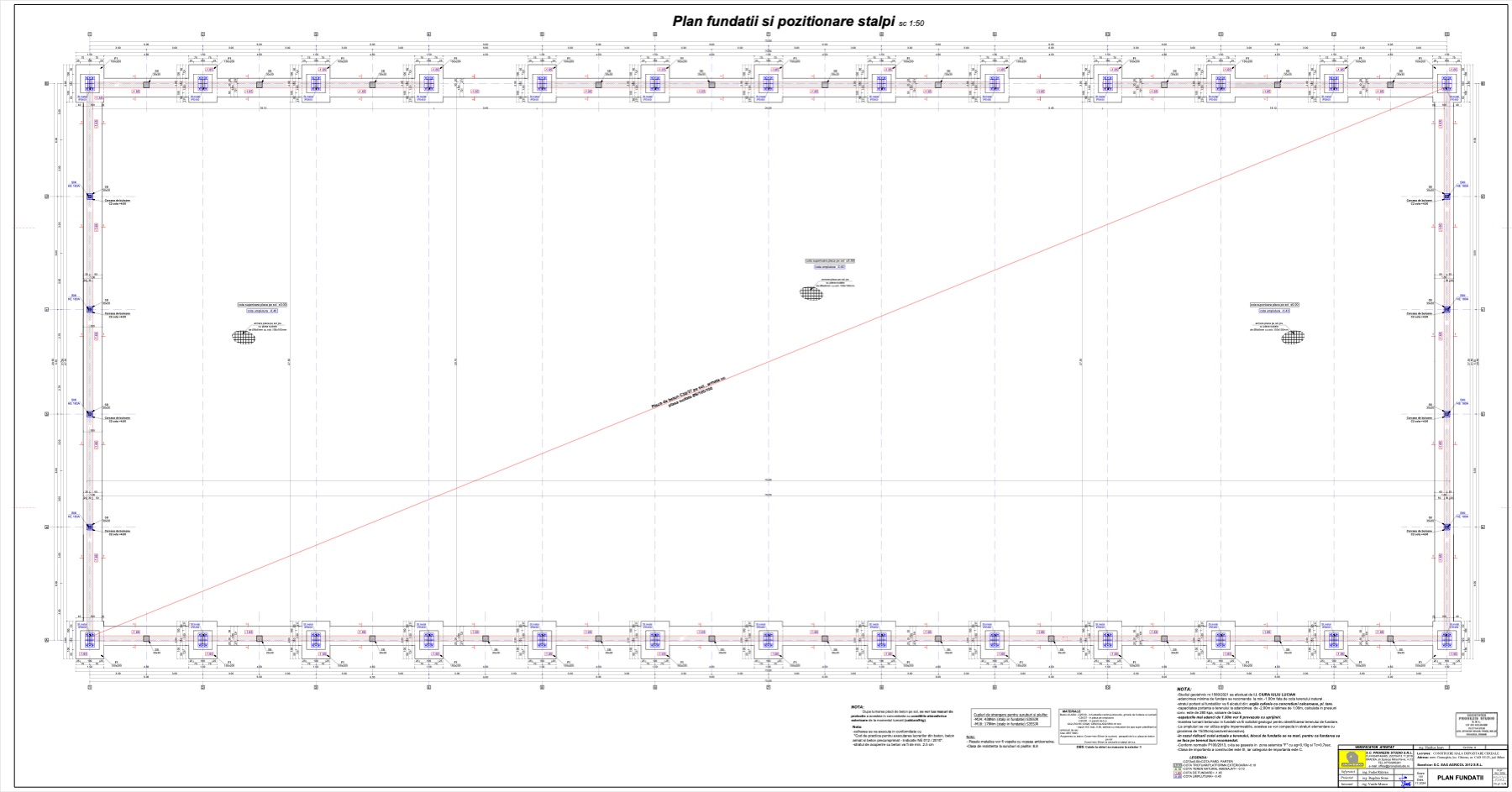

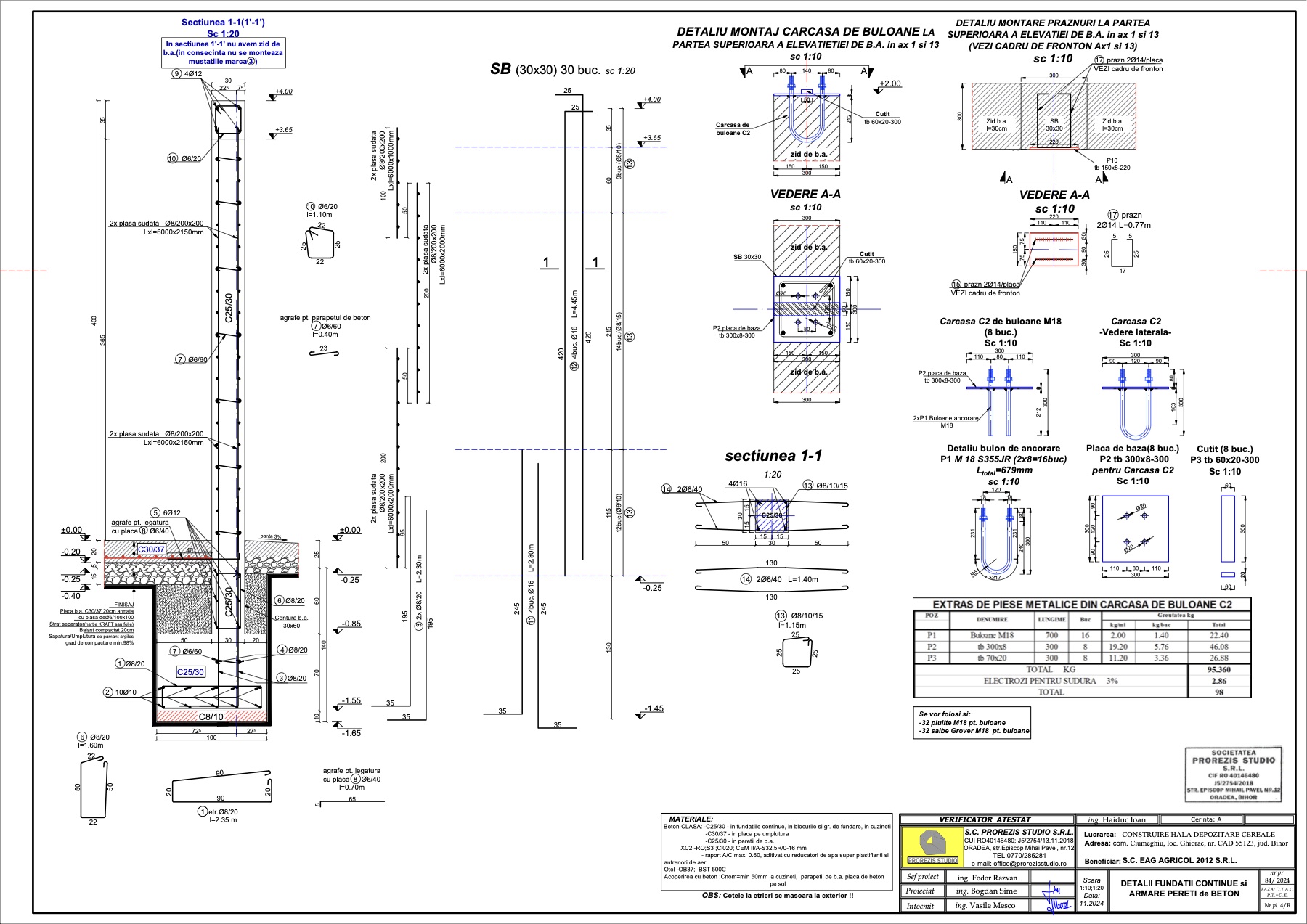

Infrastructură: Plan fundații; detalii fundație izolată F1 și carcase de buloane cu extras de materiale; fundații continue și armare pereți de beton.
Suprastructură: Cadre longitudinale în axele A și B; contravântuiri verticale; cadre de fronton; detalii fasonare stâlpi de câmp și ferme metalice FM A-B 29,55 m cu elevații și extrase de laminate.
