Hală Rox Davi

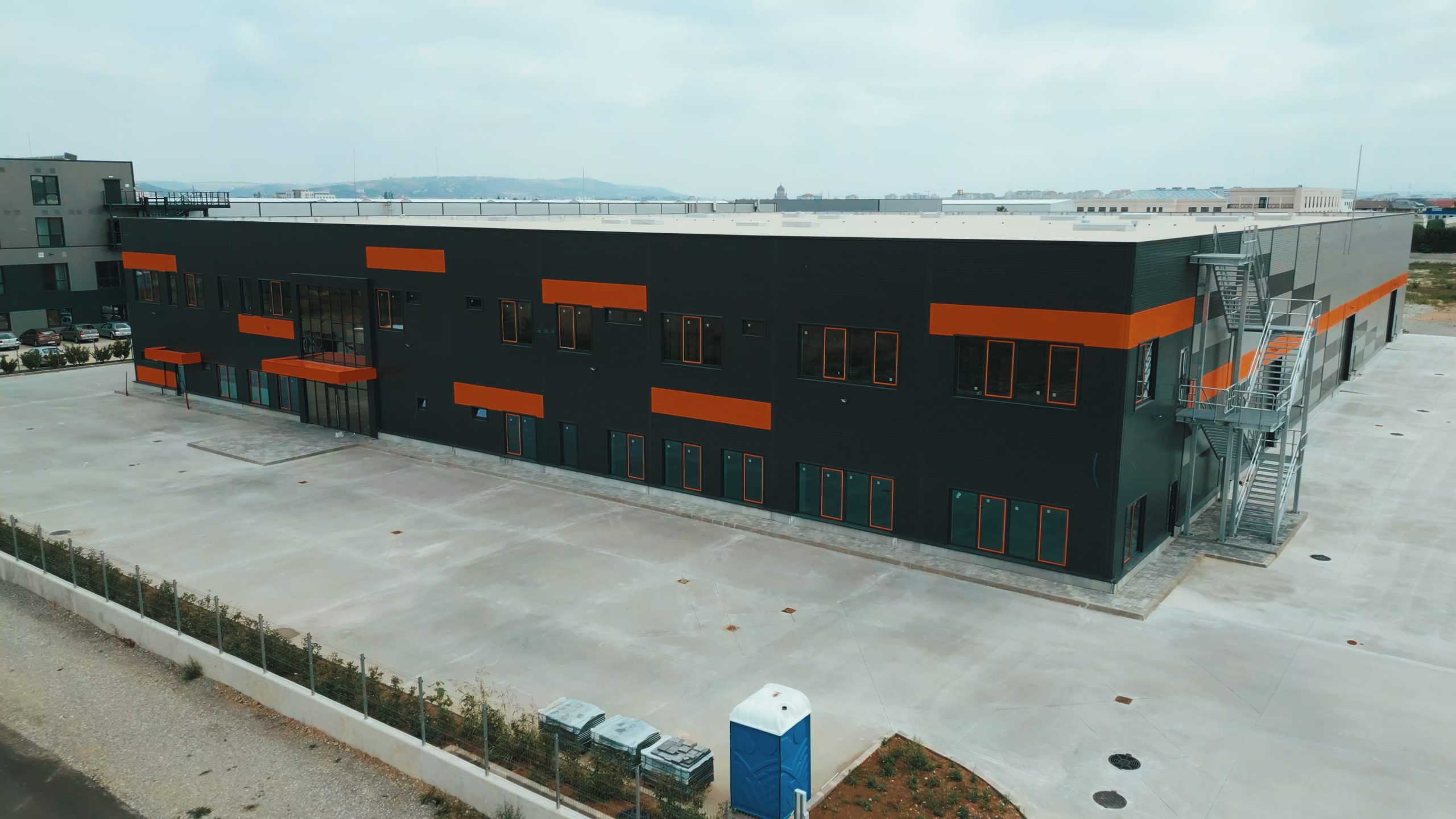

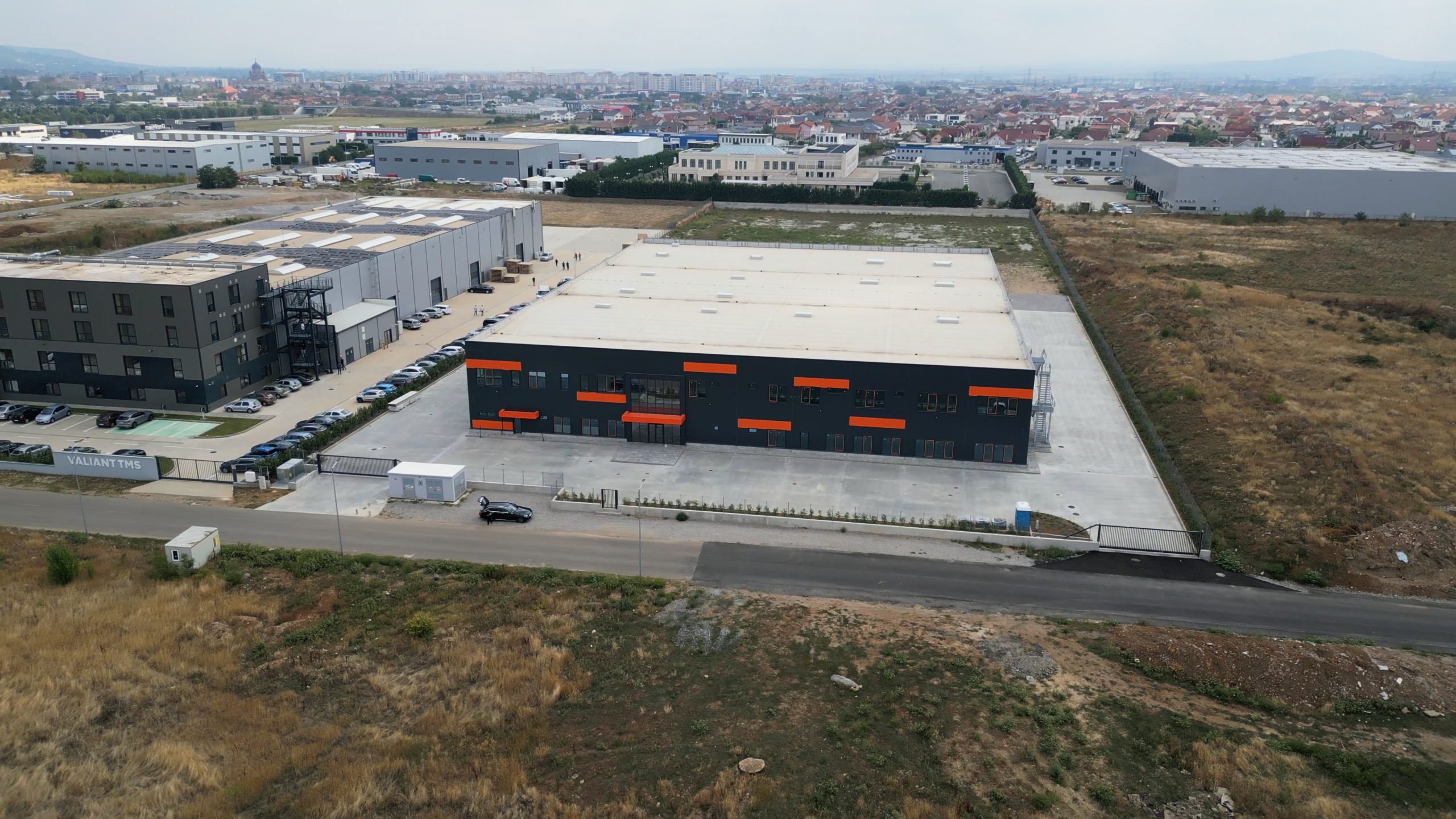

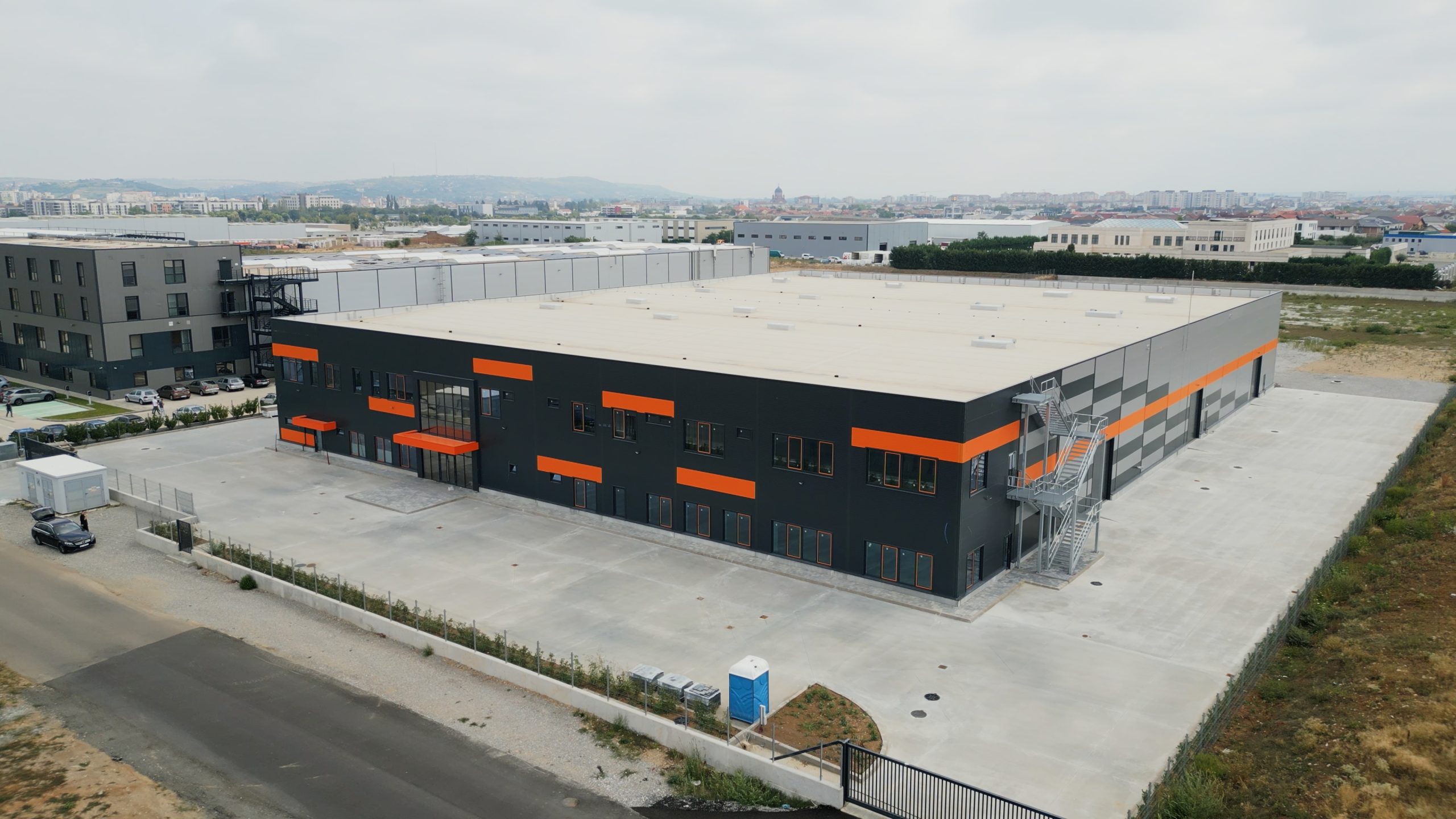

Proiect complet pentru construcția unei hale industriale multifuncționale cu producție, spații administrative, depozitare, parcări auto și circulații interioare. Structură din beton prefabricat și elemente metalice, adaptată cerințelor operaționale complexe.
BENEFICIAR: SC ROX DAVI SRL

Oradea, Bihor

Construcții Industriale

2024

Detalii Proiect

Adresă Proiect

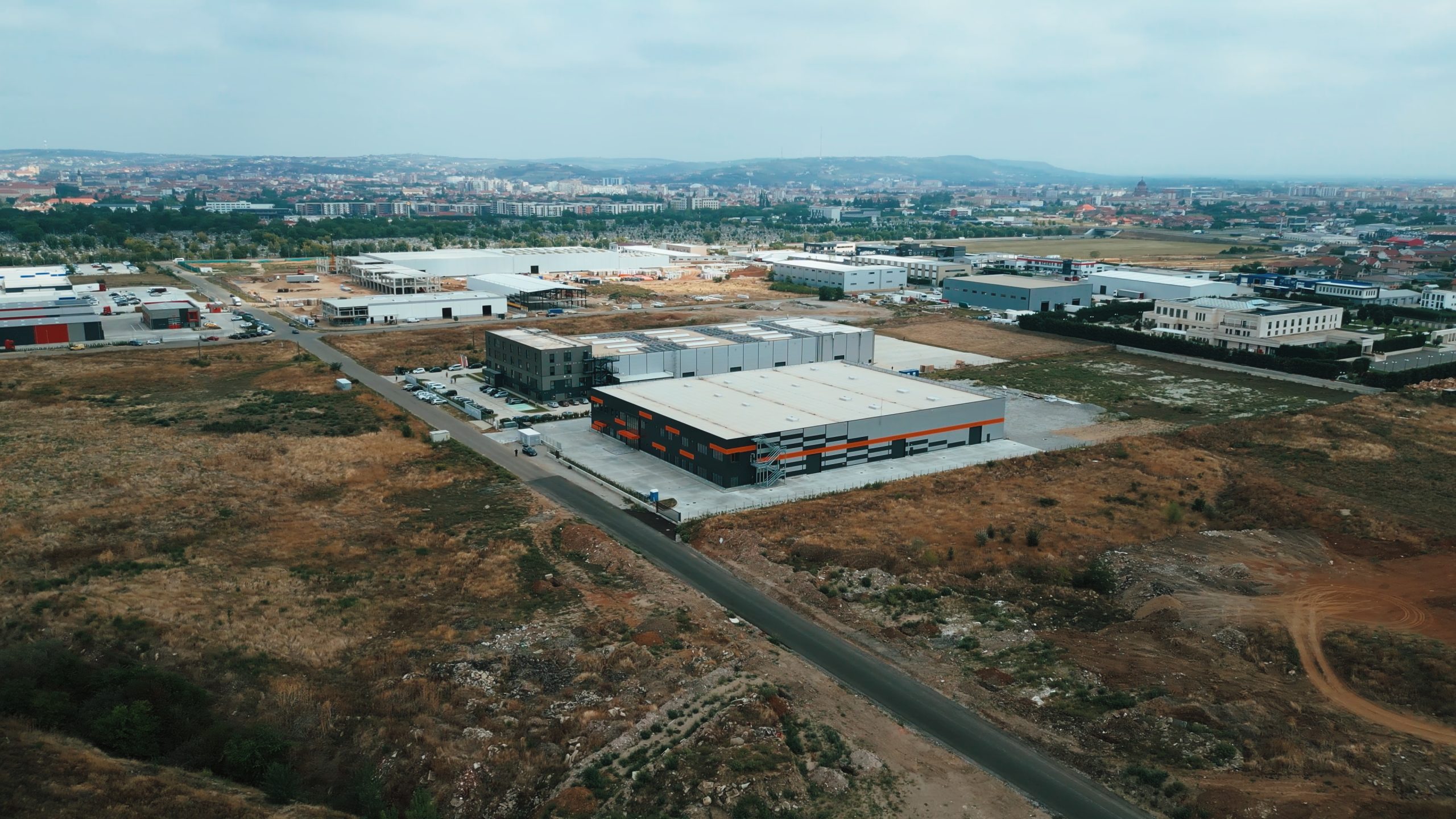

JUD. BIHOR, MUN. ORADEA, STR. THOMAS ALVA EDISON, NR. CAD. 206049

Descriere Generală

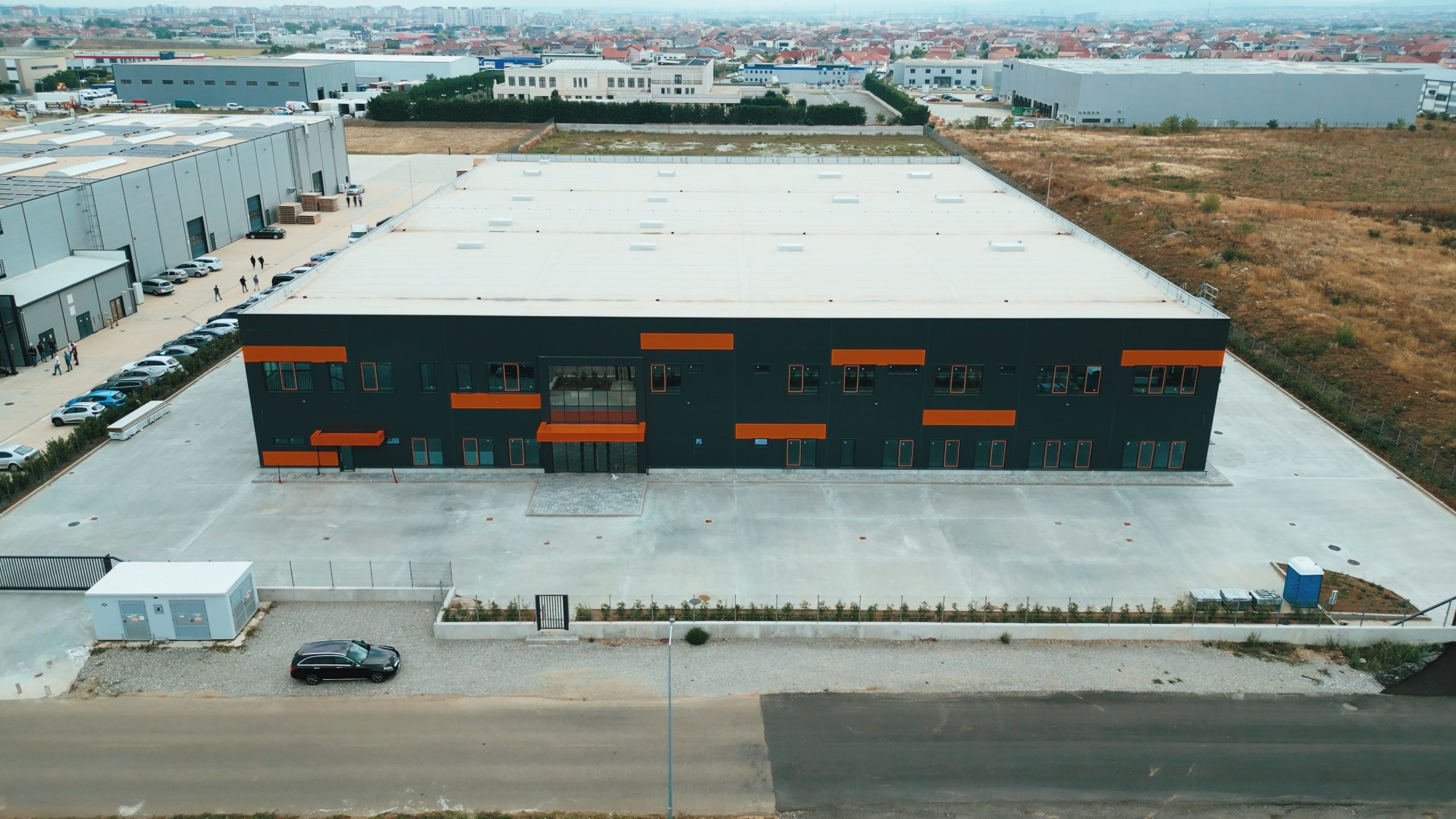

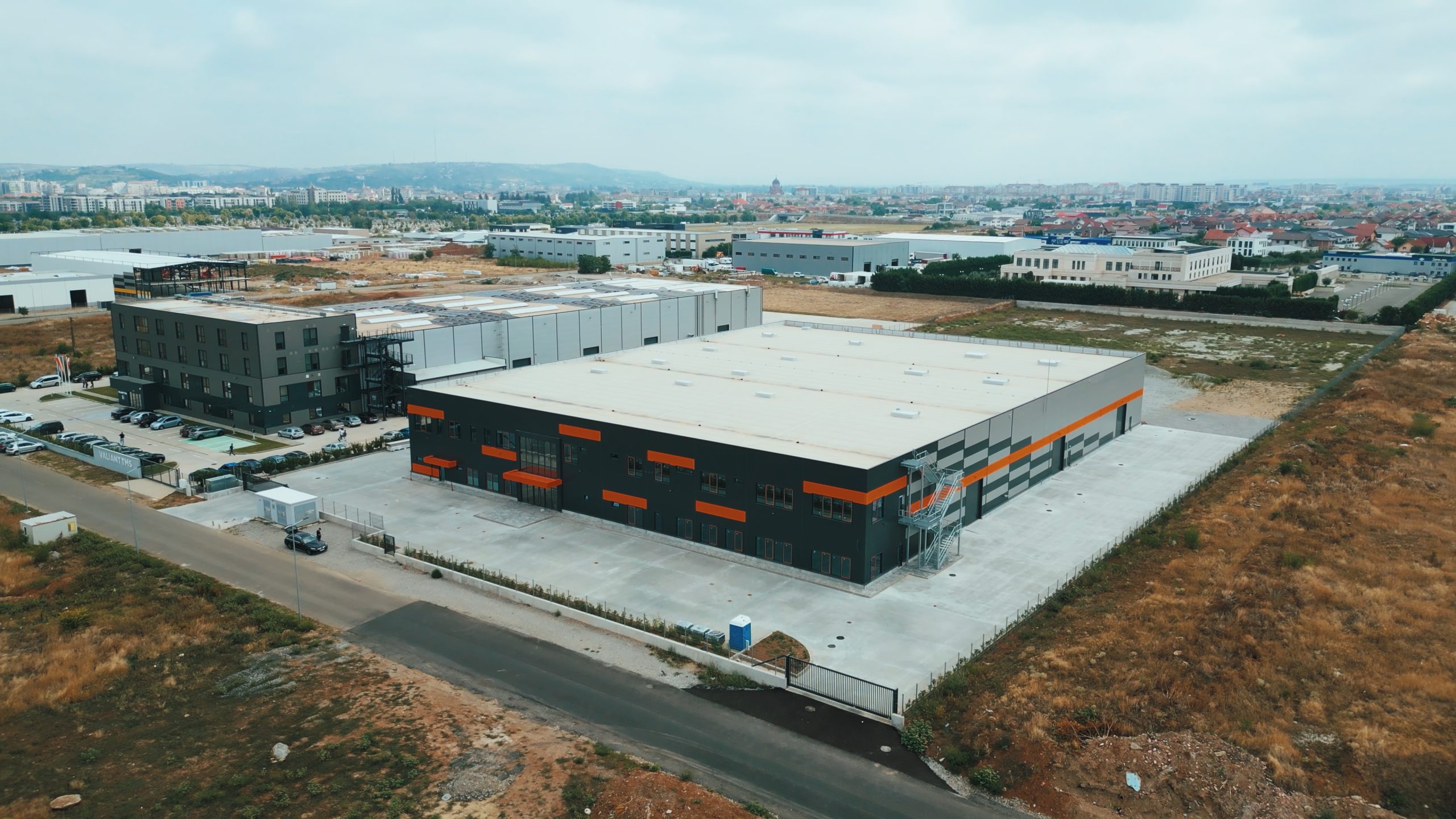

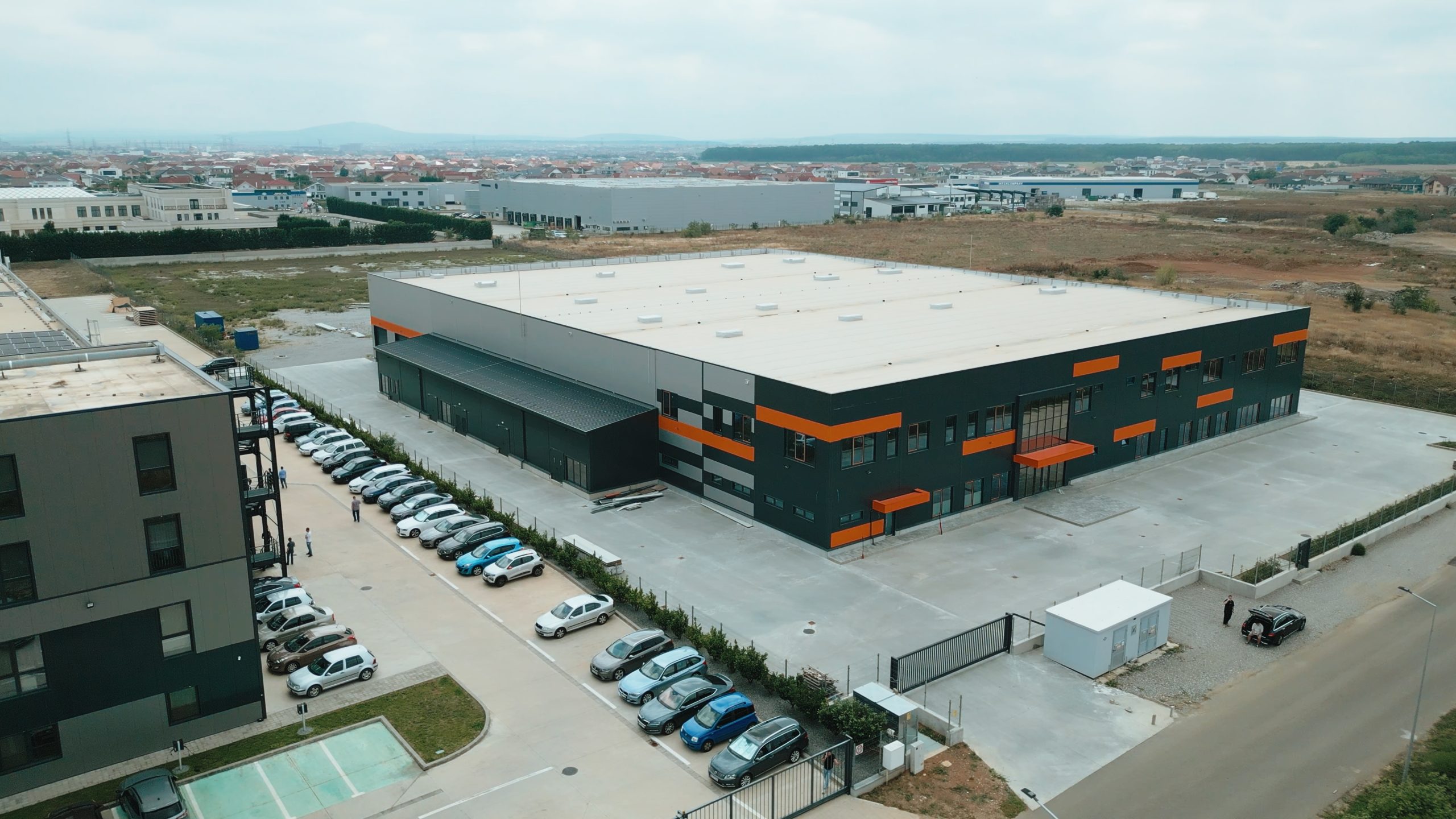

Construcția propusă, cu regim de înălțime P+Ep, cuprinde o hală cu destinații multiple: producție, administrative, depozitare, parcări auto și circulații auto interioare. Structura de rezistență este realizată din cadre din beton prefabricat (stâlpi și grinzi pentru acoperiș și planșeu). Planseul peste parter este din dale de beton prefabricat legate prin suprabetonare. Închiderile se realizează cu panouri sandwich.

Caracteristici Seismice

Conform P100/2014, construcția este plasată în zona seismică “E” cu ag=0.15g și Tc=0.7sec. Clasa de importanță: III, Categoria: C.

Echipa Proiect

Proiectant:

PROREZIS STUDIO

Arhitect:

Cofido

Verificator:

Ing. I. Haiduc

Beneficiar:

SC ROX DAVI SRL

Studiu Geotehnic

Executant:

S.C. VEMAT SRL

Capacitate portantă:

283 kPa

Adâncime fundare:

-2.00m

Fundații

Fundații izolate
Adâncime minimă de fundare: între cotele -1.40 și -3.80 față de terenul existent
Pe perimetrul exterior se va executa un trotuar de protecție de min. 100 cm.

Suprastructură

Cadre din beton prefabricat (stâlpi și grinzi)
Placa peste parter din dale de beton prefabricat
Acoperiș din tablă cutată autoportantă (200×1.25mm) cu sistem stratificat complet (pietriș, hidroizolație, vată minerală, folie, tavan fals)

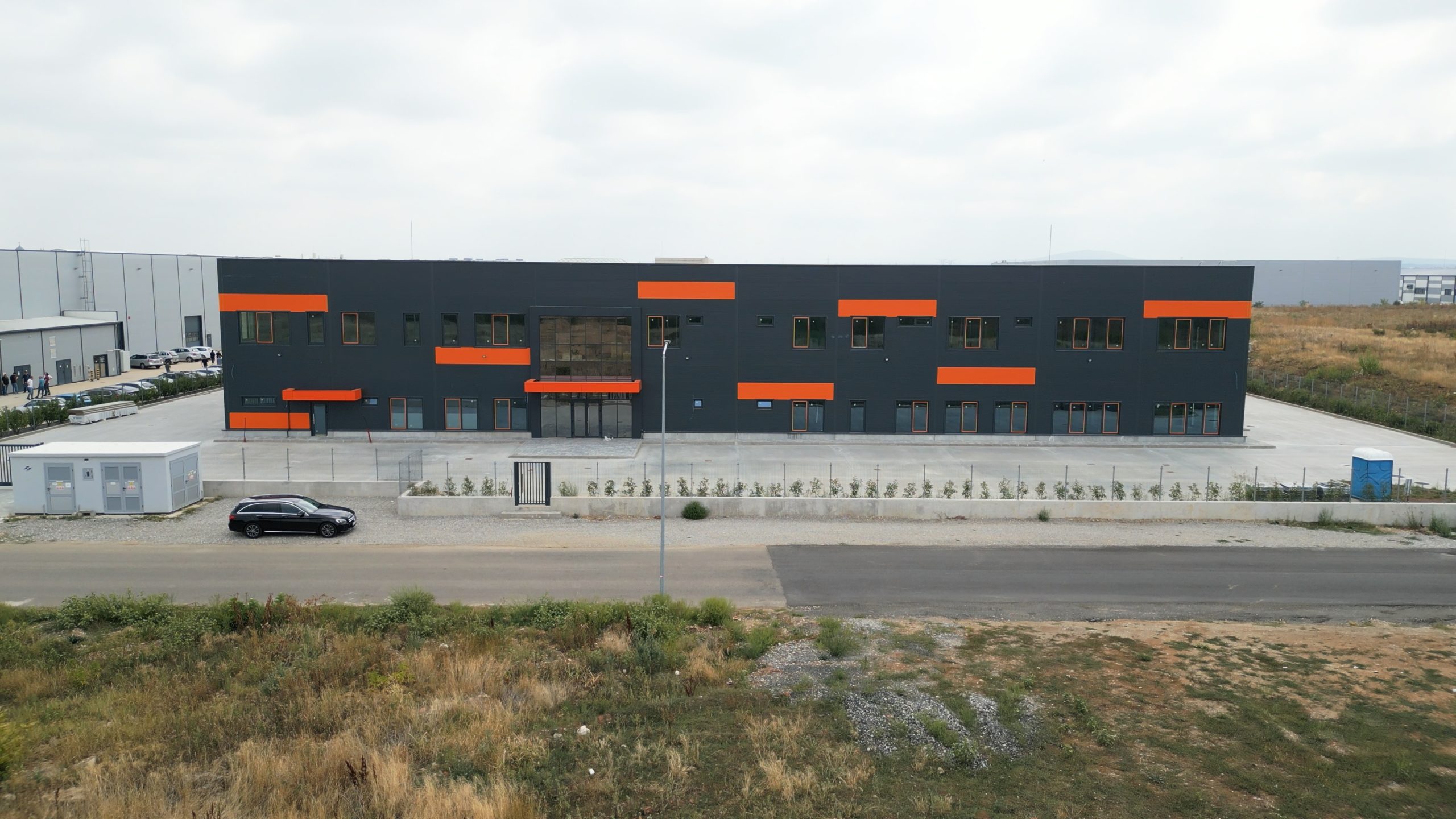

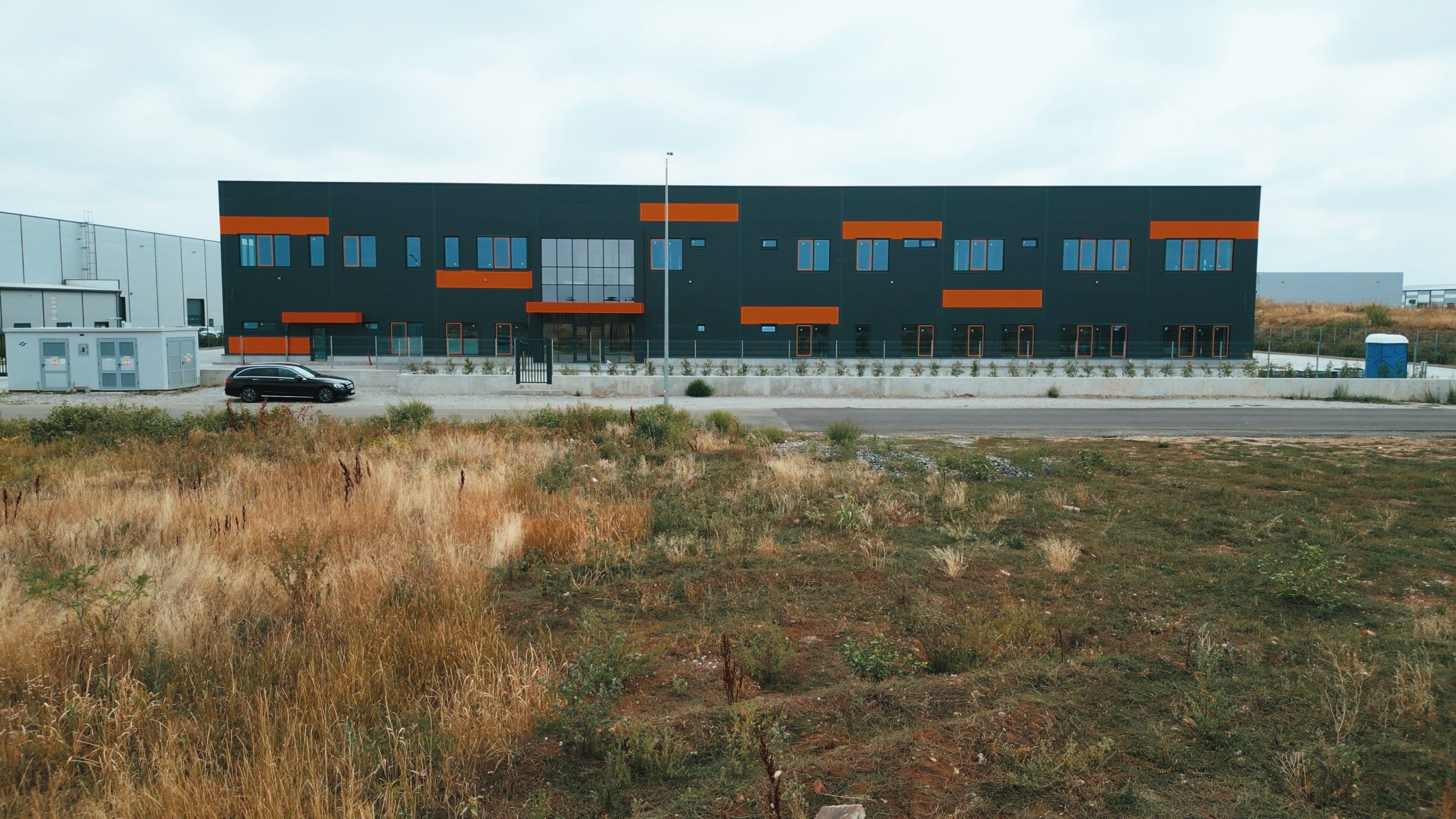

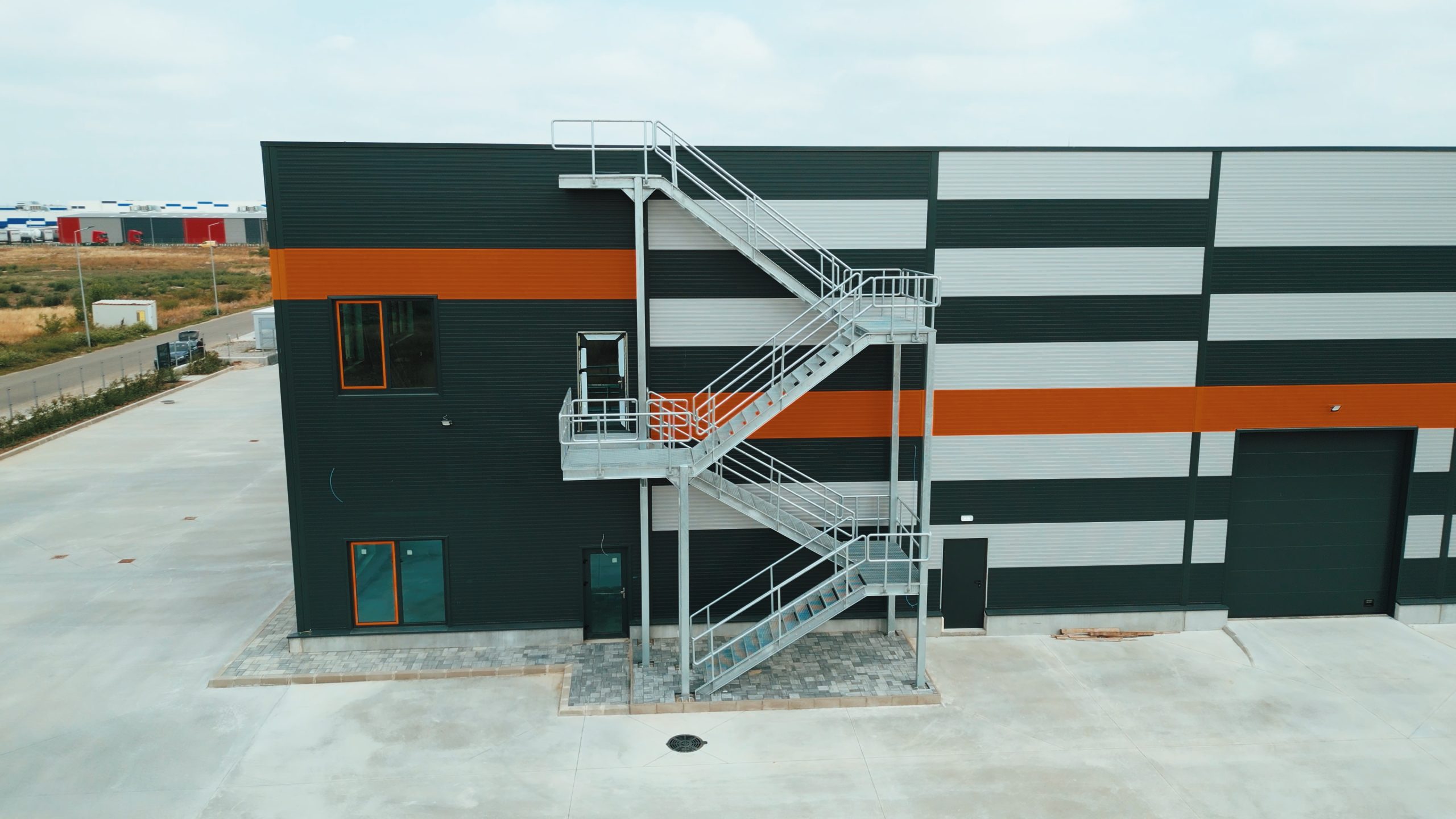

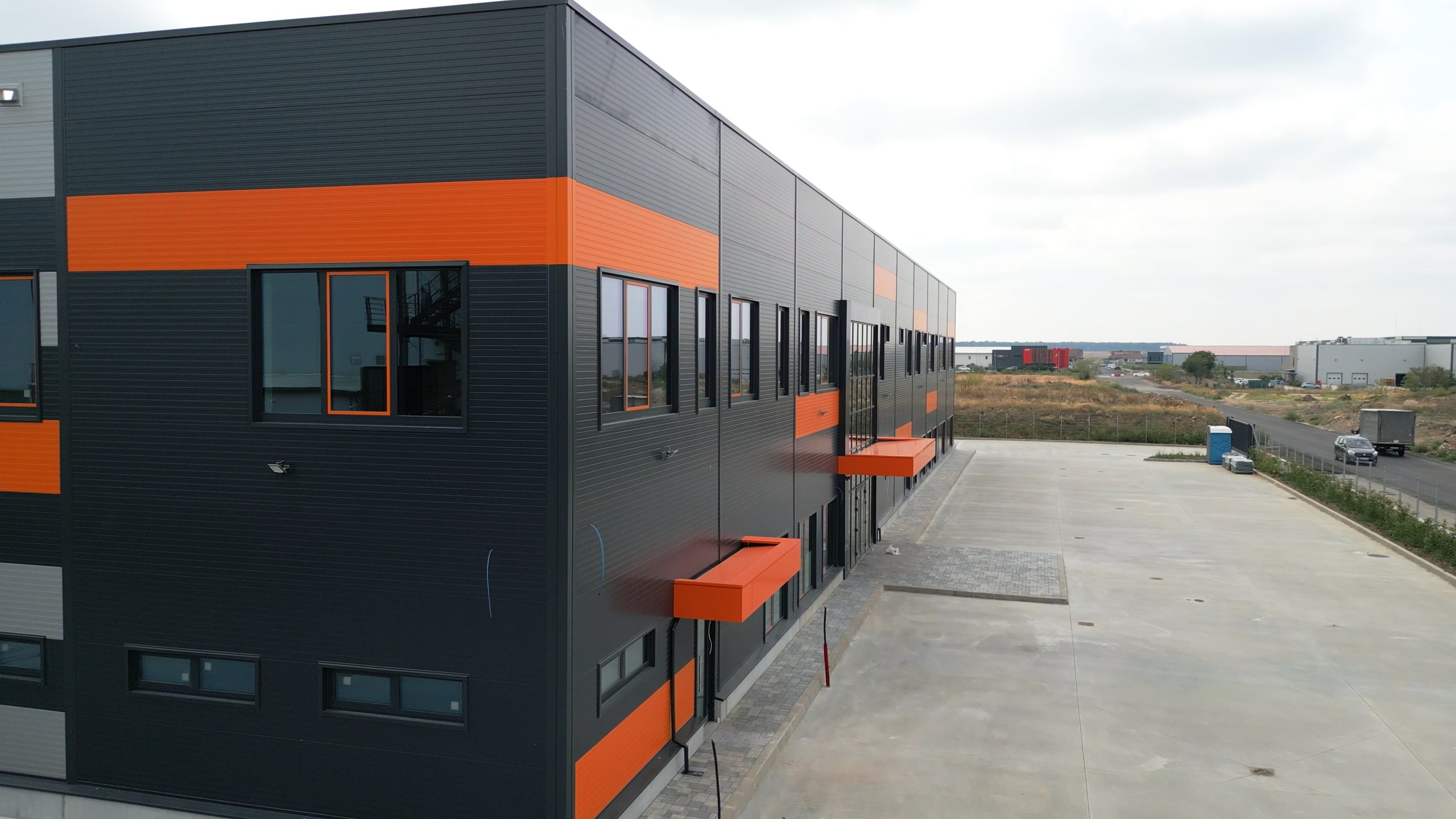

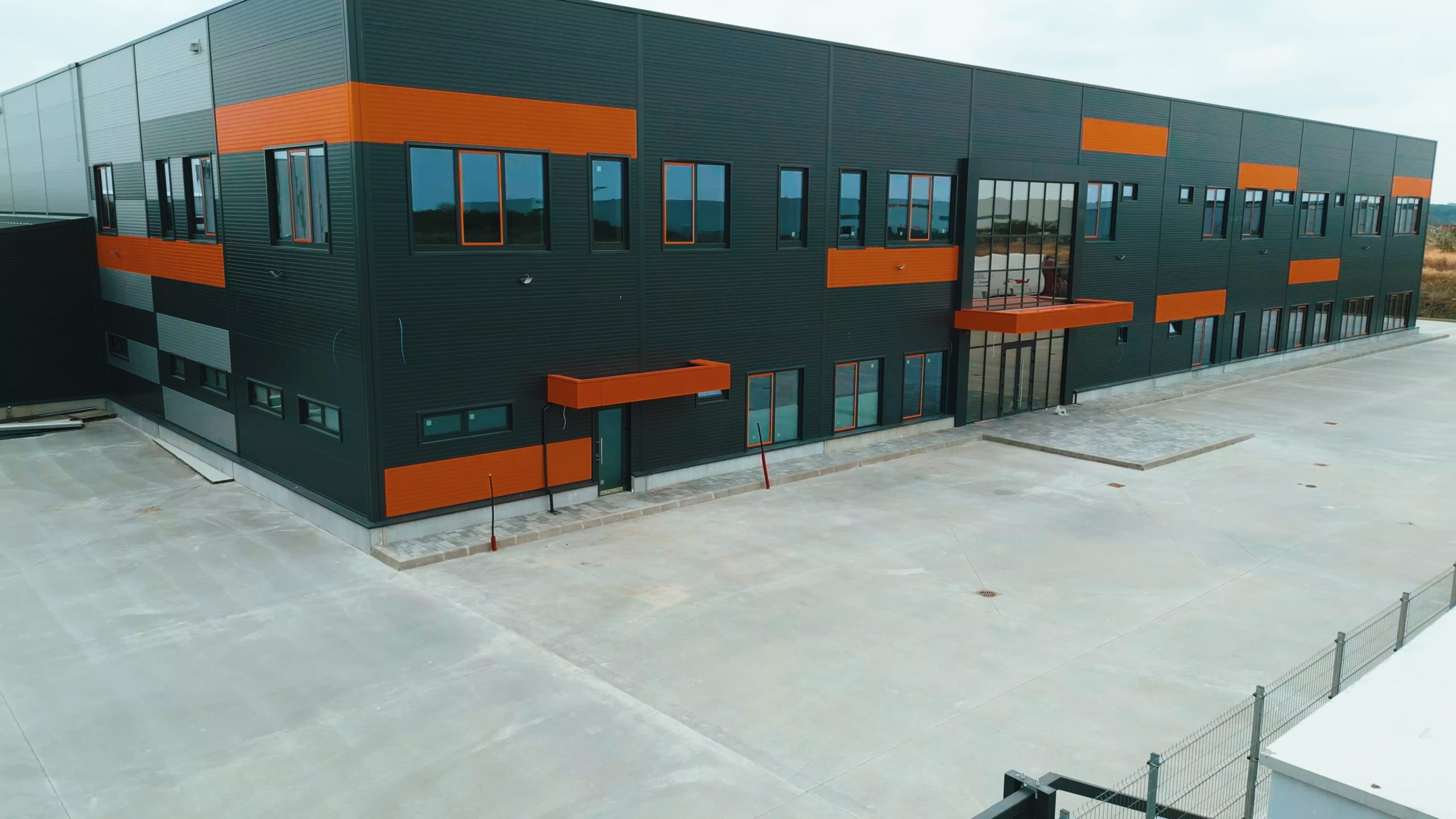

Închideri din panouri sandwich

Element	Clasa Beton	Oțel Armare	Oțel Structura	Caracteristici
Fundații, Cuzinet	C25/30	OB37, BST500C	–	XC2; XC4; RO; S3; Cl020
Structură Metalică	–	–	S275JR	Categorie execuție B, clasa tăiere 1.1.1

Observații: CEM II/A-S32.5R/0-16 mm, raport A/C max. 0.60, aditivat cu reducători de apă super plastifianți și antrenori de aer.

Normative Aplicabile

P100-1/2013 / 2014 – Cod de proiectare seismică
NP112 – „Fundații”, EC7
CP012-2009 – Cod de proiectare a betonului
CR 1-1-4/2012 – Acțiuni ale vântului
STAS 767/0-88, STAS 10564/1-81, C150/99, STAS 1125/1-91

Reglementări

Legea 10/1995 – Calitatea în construcții
Norme de protecția muncii și P.S.I.
Program pentru controlul execuției lucrărilor

Atenție Specială

Înaintea turnării betonului în fundații, se solicită proiectantul/geotehnicianul pentru identificarea terenului de fundare.
Săpăturile mai adânci de 1.30m vor fi prevăzute cu sprijiniri.
Umpluturile se vor executa cu argile impermeabile, compactate în straturi elementare de 15/20cm.
Sub pardoselile în contact cu pământul se va așterne pietriș granular de 15 cm pentru ruperea capilarității.

Cerințe Execuție

Personal calificat și certificat
Diriginte de șantier autorizat
Respectarea normelor tehnice specifice în vigoare
Controlul calității conform programului stabilit

Documentația Proiect

Piese Scrise:

Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul calității lucrărilor

Piese Desenate:

Plan de fundații general și situație.

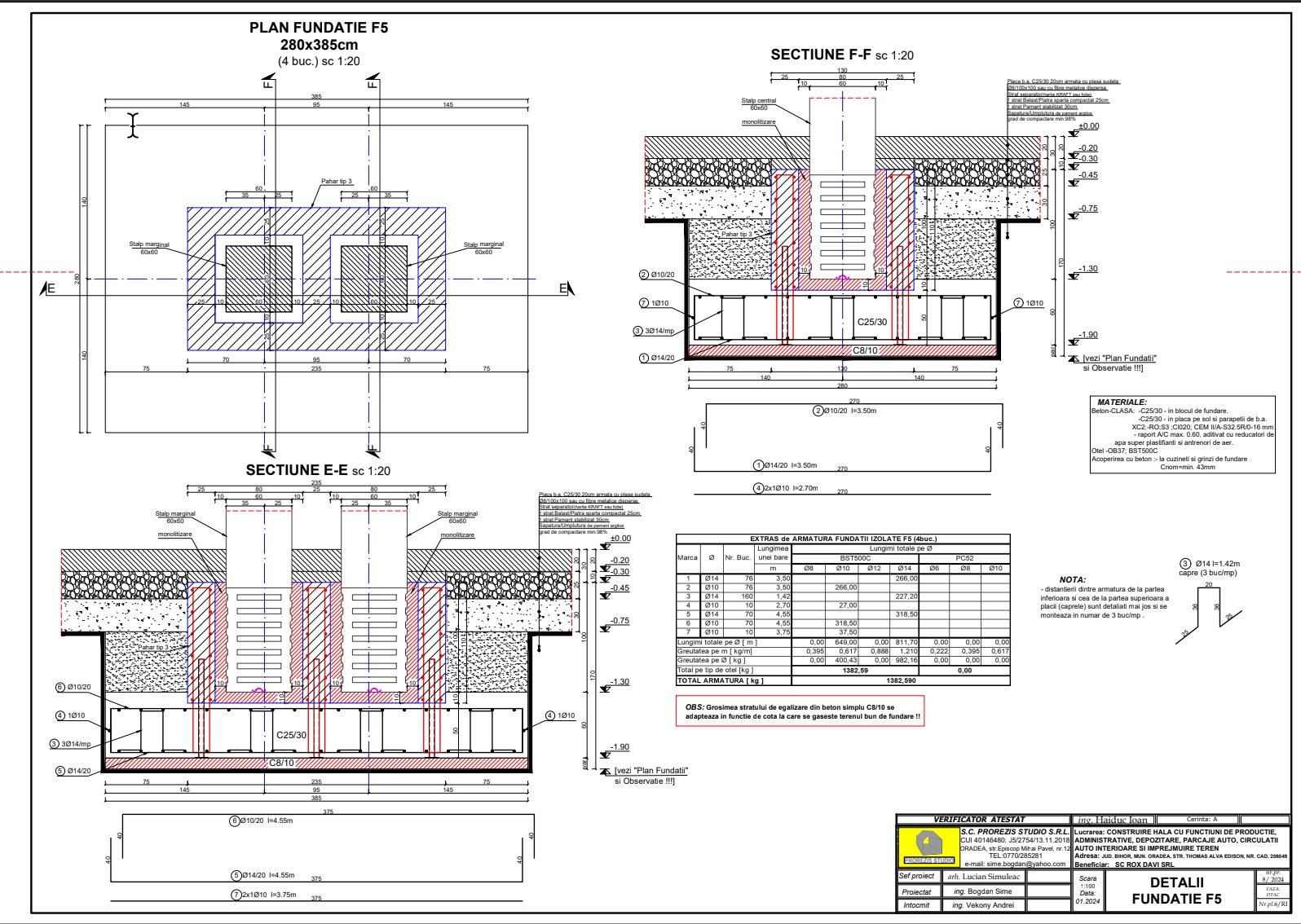

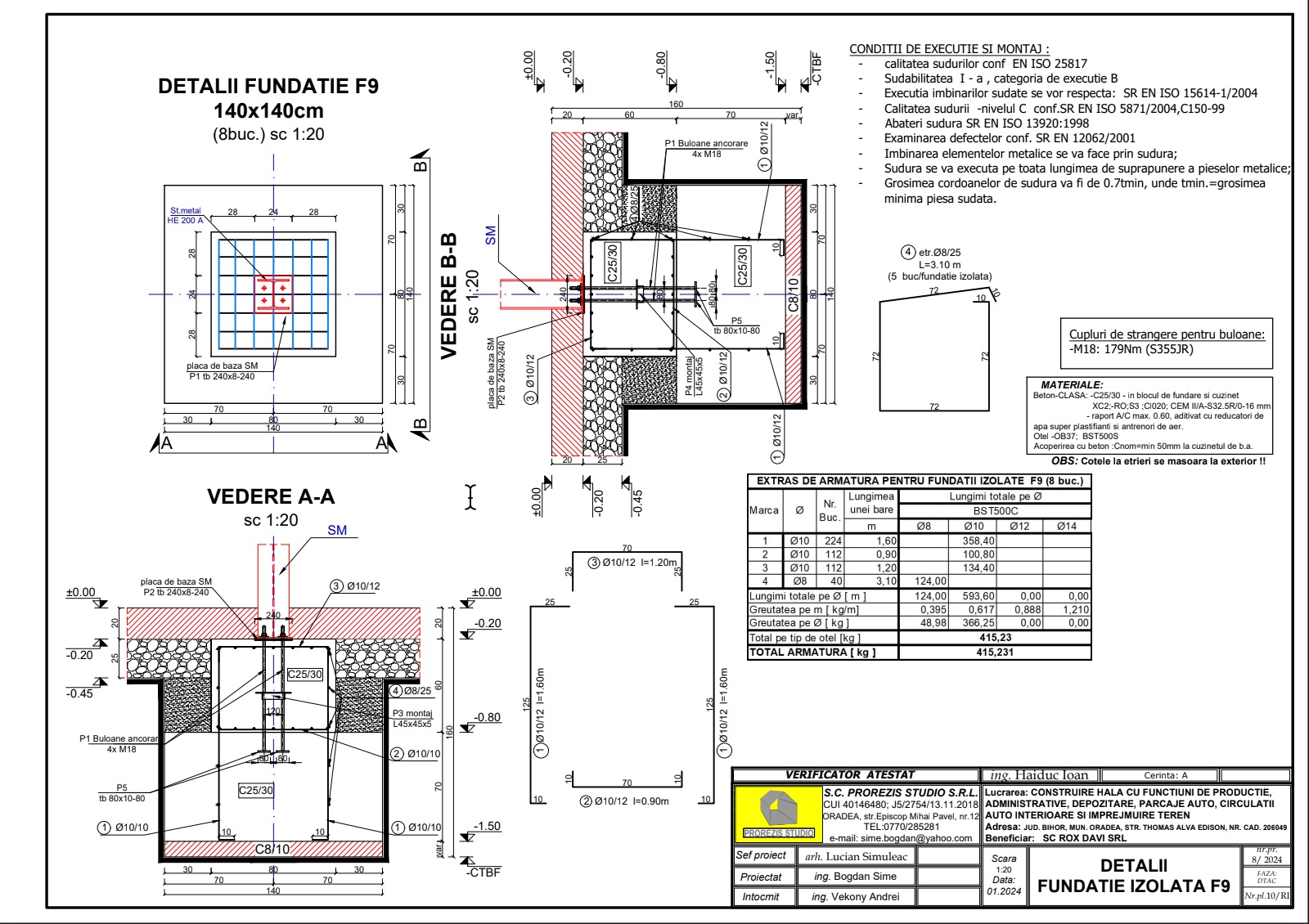

Detalii tipice fundații izolate (bloc, cuzinet).
Detalii de armare pentru fundații și cuzinet.
Extrase din planuri pentru armături.
Plan structură beton prefabricat – vedere superioară și laterale.
Detalii de alcătuire și montare pentru stâlpi prefabricați (tipuri diferite, dacă există).
Detalii de alcătuire și montare pentru grinzi prefabricate de acoperiș și planșeu.
Detalii de îmbinări între elementele prefabricate (stâlpi-grinzi).
Detalii de armare pentru elementele prefabricate (extrase).
Detalii pentru realizarea planșeului (dale prefabricate + suprabetonare).
Detalii pentru contravântuiri metalice (dacă este cazul).
Detalii de fixare și montare panouri sandwich pentru închideri.
Detalii tehnice pentru structura acoperișului (tablă cutată, straturi).
