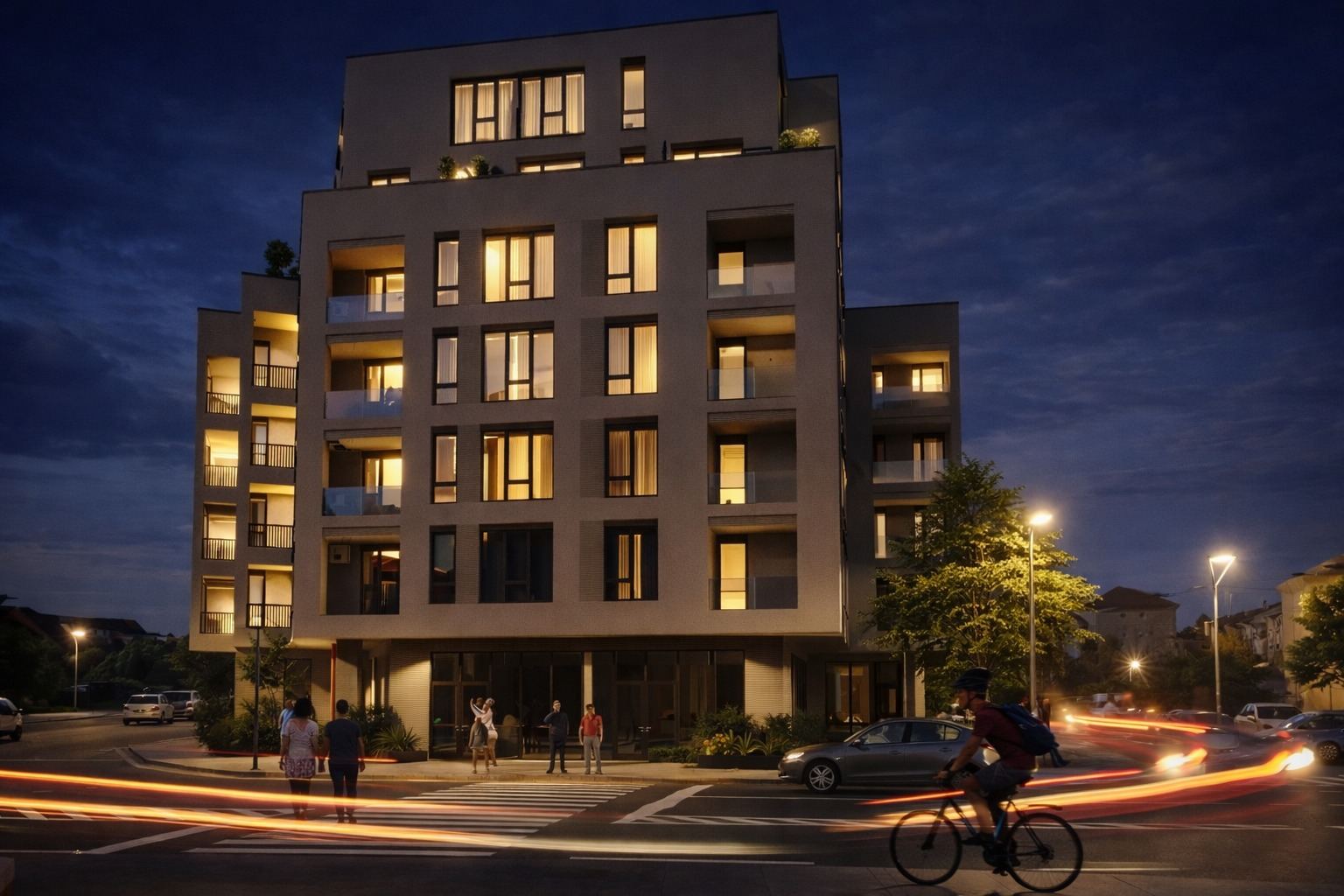

Proiect de structură pentru un imobil cu funcțiune mixtă S+P+4E+2Er pe strada Atelierelor din Oradea, realizat conform PUZ aprobat prin HCL 724/2024. Sistem dual din cadre și diafragme de beton armat, cu planșee monolite, nucleu de lift și scări din beton, fundat pe radier general sprijinit pe piloți de beton armat. Beneficiar: S.C. DIVASMAR INVEST CONSTRUCT S.R.L.
Oradea, Bihor
Construcție rezidențială
2025

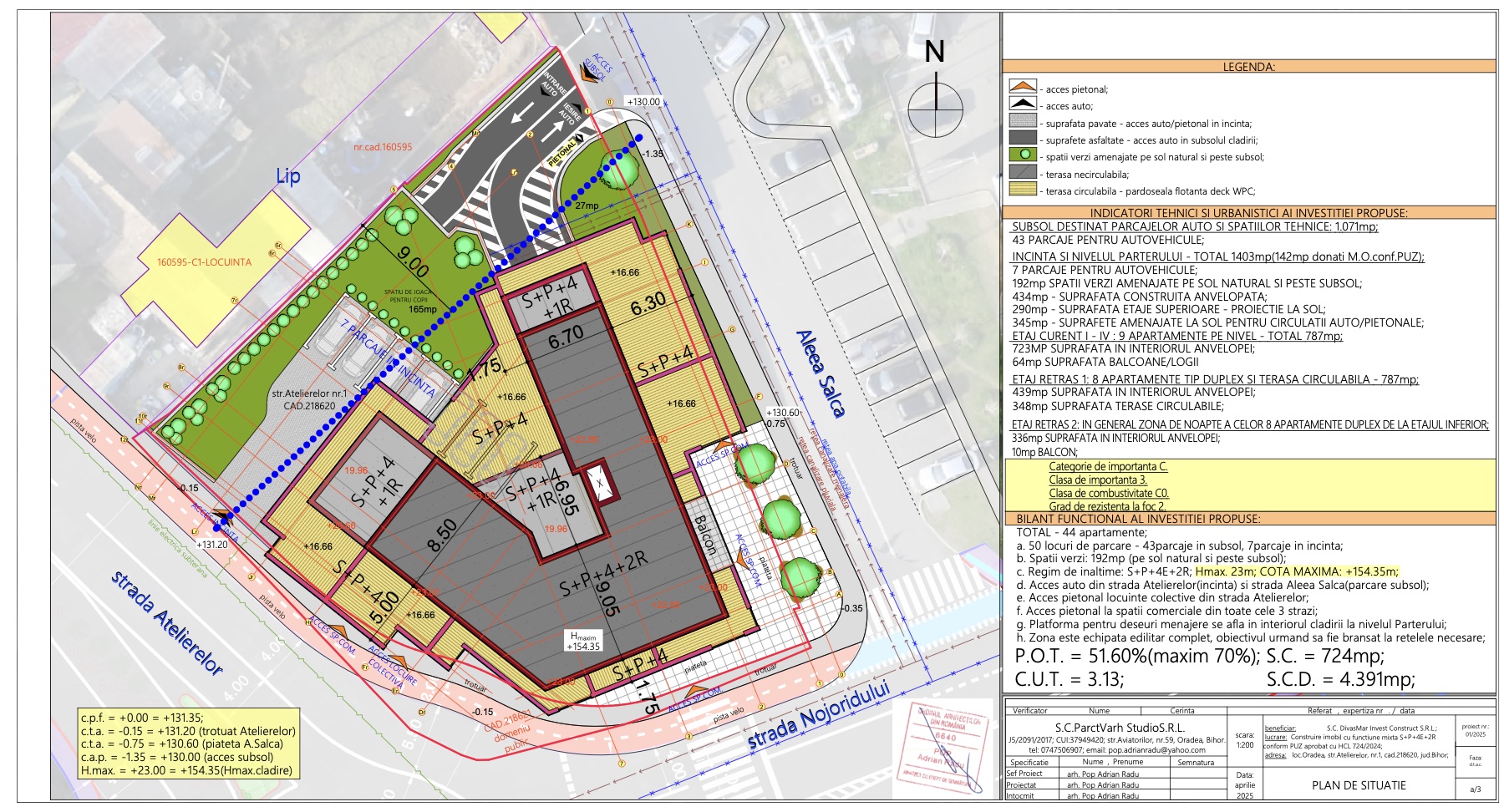

Mun. Oradea, str. Atelierelor, nr. 1, nr. cad. 218620, jud. Bihor

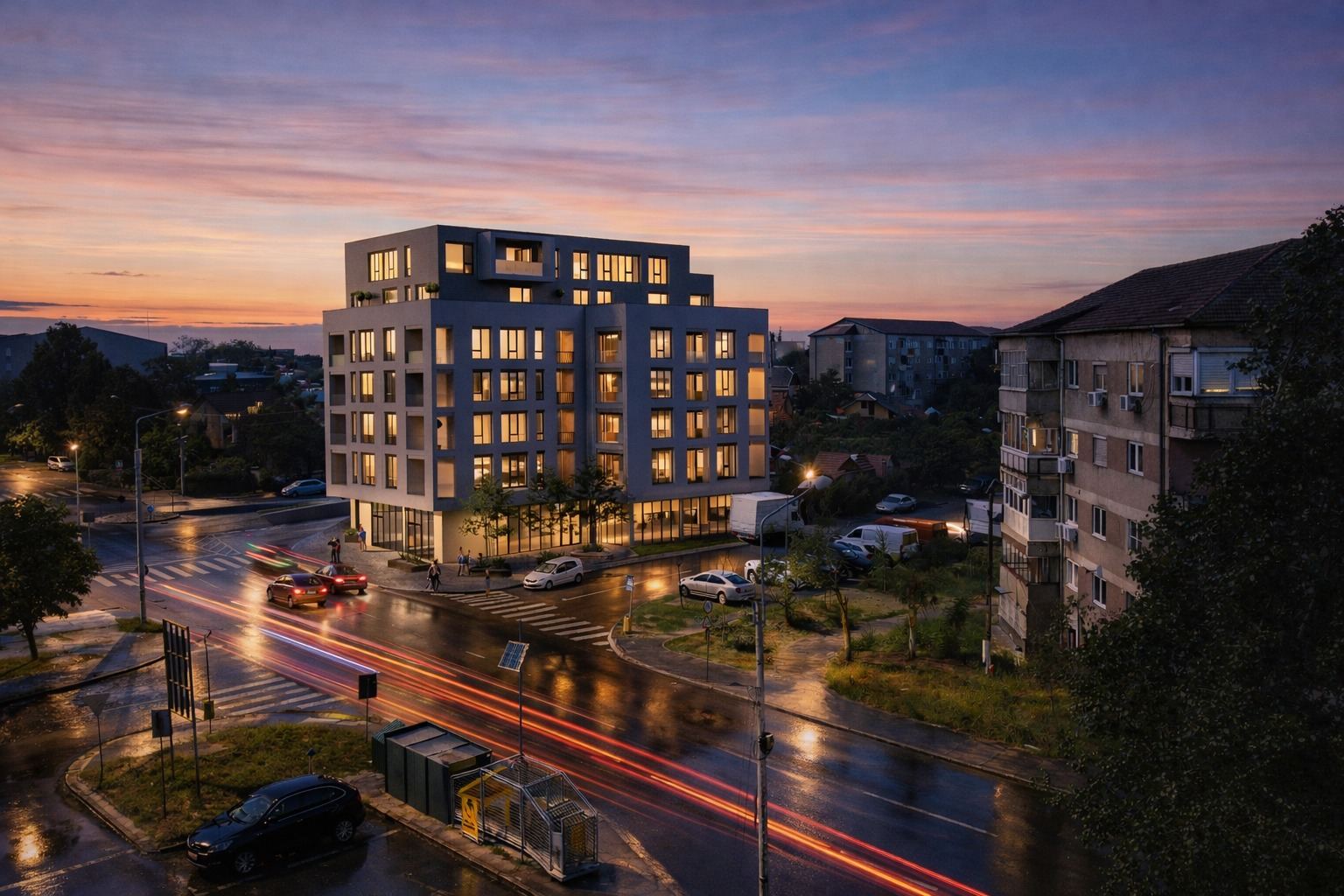

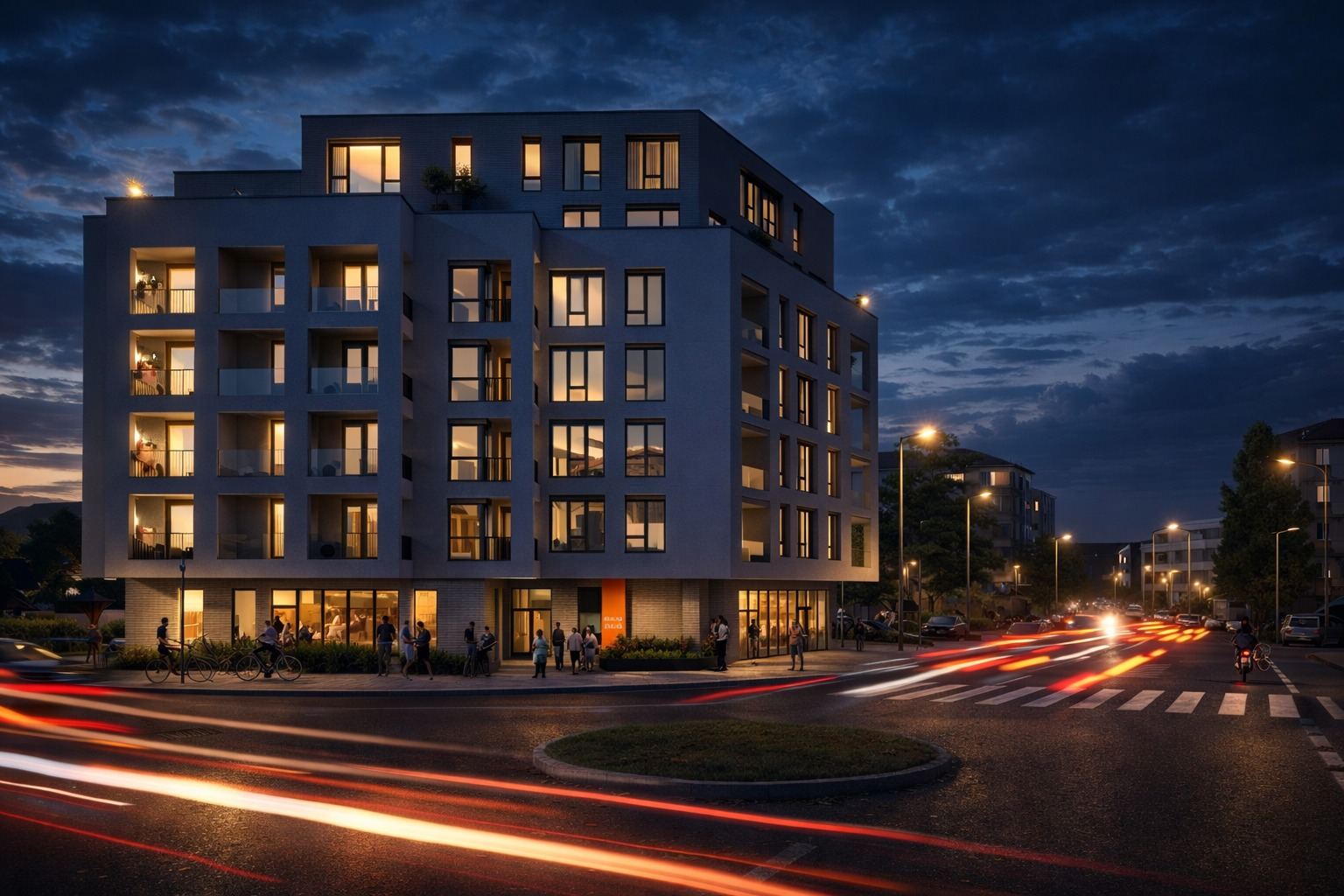

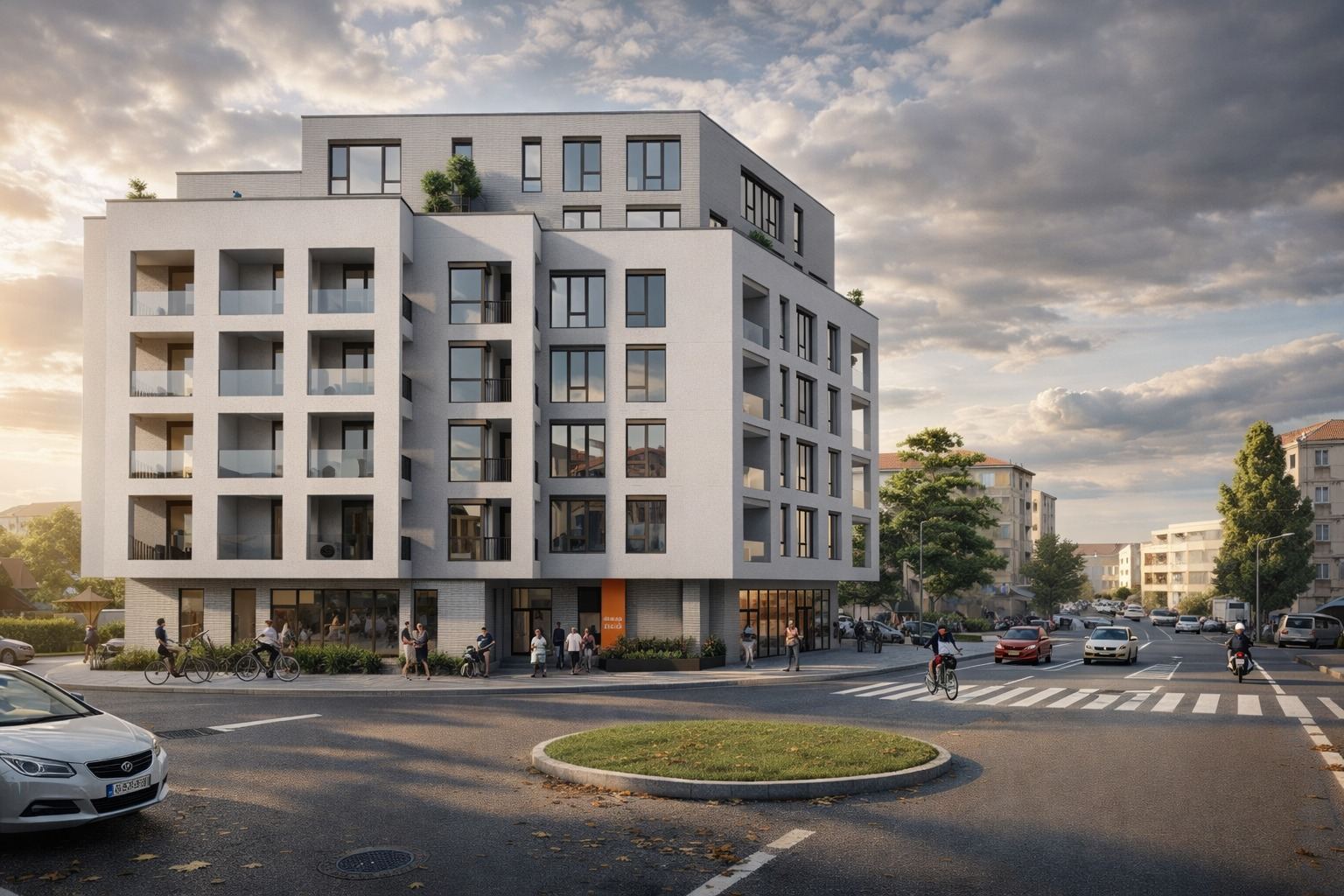

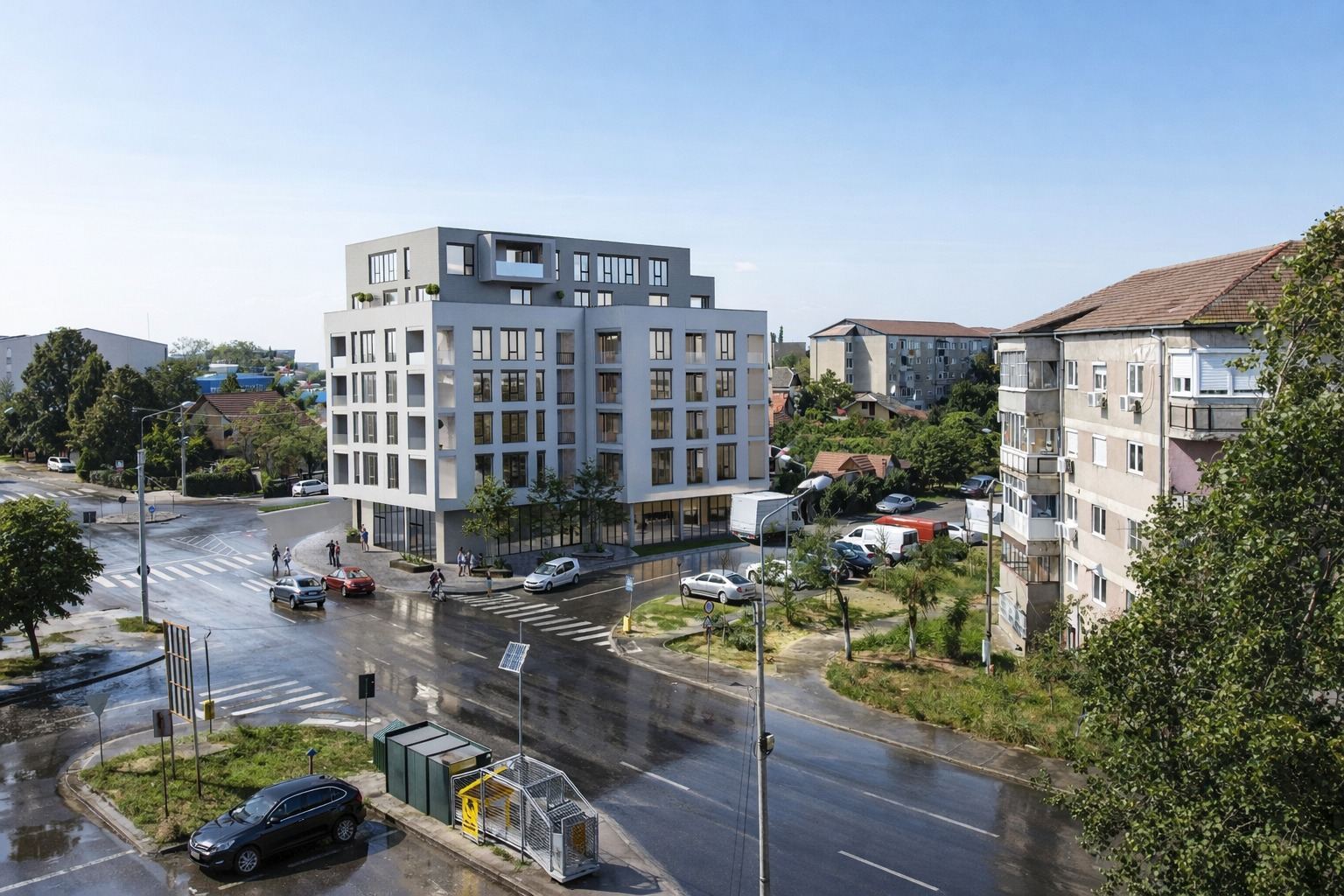

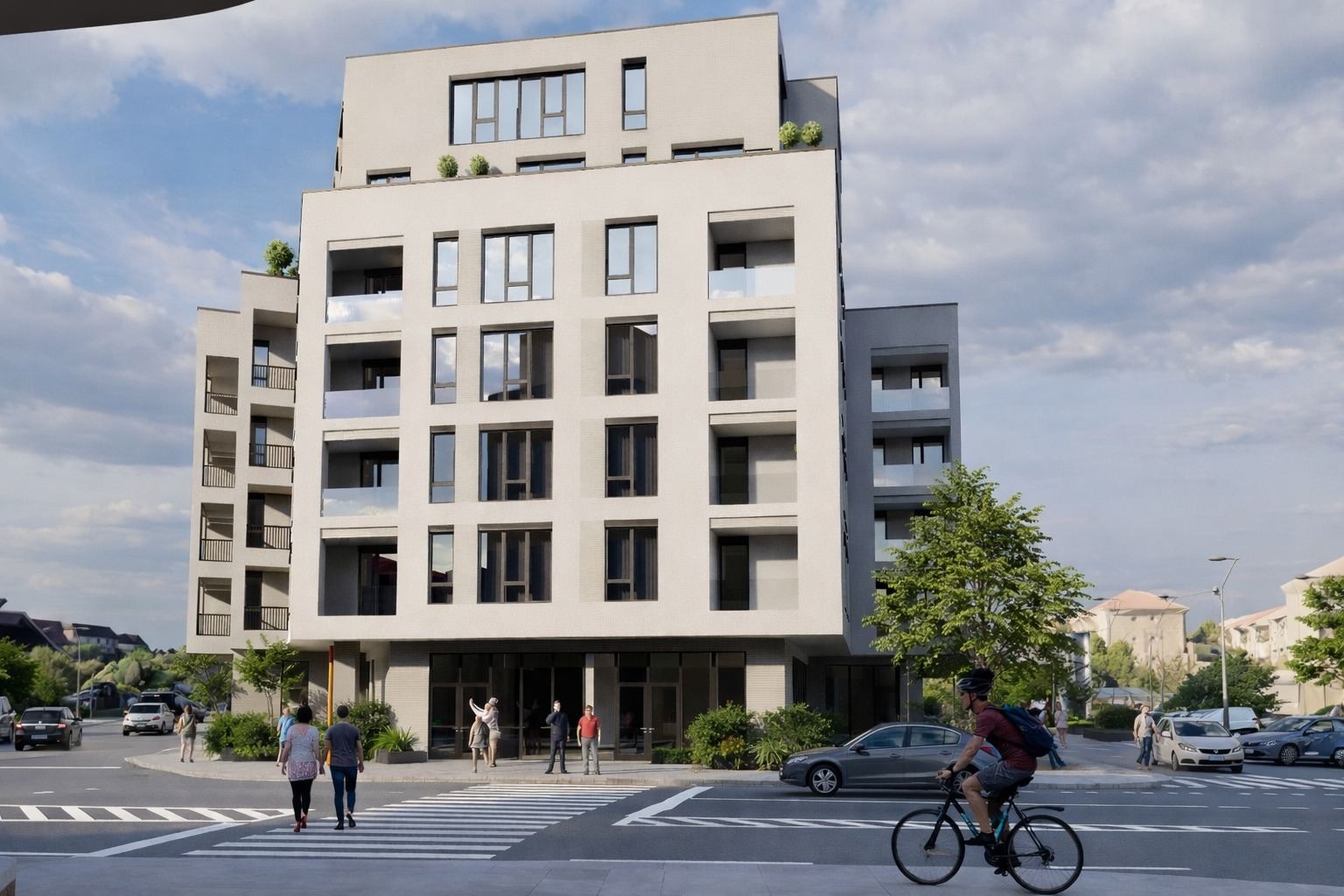

Regim de înălțime S+P+4E+2Er: subsol, parter, patru etaje curente și două etaje retrase, cu funcțiune mixtă, conform PUZ aprobat prin HCL 724/2024.
Structură: cadre din beton armat (stâlpi și grinzi rigide pe două direcții) combinate cu diafragme de beton armat pentru preluarea acțiunilor orizontale; planșee monolite din beton armat care lucrează ca diafragme orizontale rigide; scări și nucleu de lift din beton armat monolit, integrate în sistemul structural.
Fundații: radier general din beton armat sprijinit pe piloți de beton armat dispuși în rețea stabilită prin calcul, pentru limitarea tasărilor totale și diferențiate; piloții au și rol de sprijinire în fazele de execuție a infrastructurii.
Proiectant:
PROREZIS STUDIO SRL
Arhitect:
PARCTVARH STUDIO
Verificator:
ing. I. Haiduc
Beneficiar:
Executant:
S.C. TERATEST CONSULT S.R.L. (nr. 288.5/14.10.2024)
Capacitate portantă:
350 kPa (balast) / 290 kPa (nisip prăfos)
Adâncime fundare:
Radier general pe piloți
| Element | Clasa Beton | Oțel Armare | Caracteristici |
|---|---|---|---|
Strat de egalizare |
C8/10 |
– |
Beton de egalizare sub radier |
Radier, piloți, grindă coronament, diafragme și pereți subsol |
C35/45 |
B500C |
Clasa de expunere 1a/2a; XC2-RO; S3; Cl0.20 |
Stâlpi, grinzi, diafragme, planșee suprastructură |
C25/30 – C30/37 |
B500C |
CEM II/A-S 32.5R, 0-16 mm; A/C max. 0.60; aditivat |
Personal calificat și certificat
Responsabil tehnic cu execuția (RTE) și diriginte de șantier autorizat
Faze determinante la fundații și la fiecare planșeu (subsol, parter, etaje 1–4, etaje retrase)
Modificări doar cu acordul proiectantului, prin dispoziții de șantier avizate de verificatorul atestat
Tehnologie de execuție clasică; calcul static în AXIS VM X7
Borderou – foaie de semnături
Referat
Memoriu tehnic (Rezistență)
Breviar de calcul
Program pentru controlul calității lucrărilor

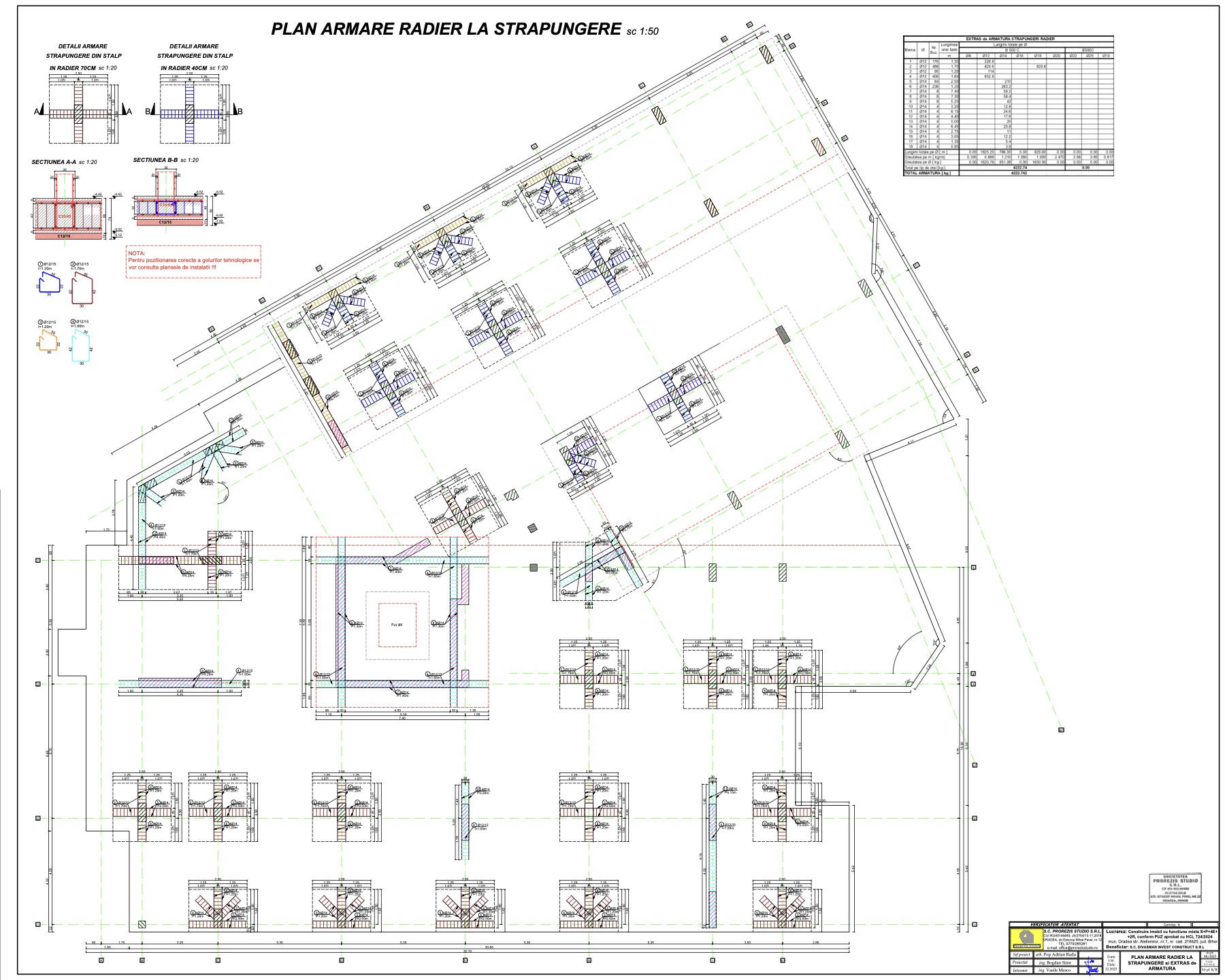

Infrastructură: Plan săpătură și piloți; plan radier cu armare inferioară și superioară; detalii piloți și grindă de coronament; pereți de beton armat subsol cu extrase de armătură.

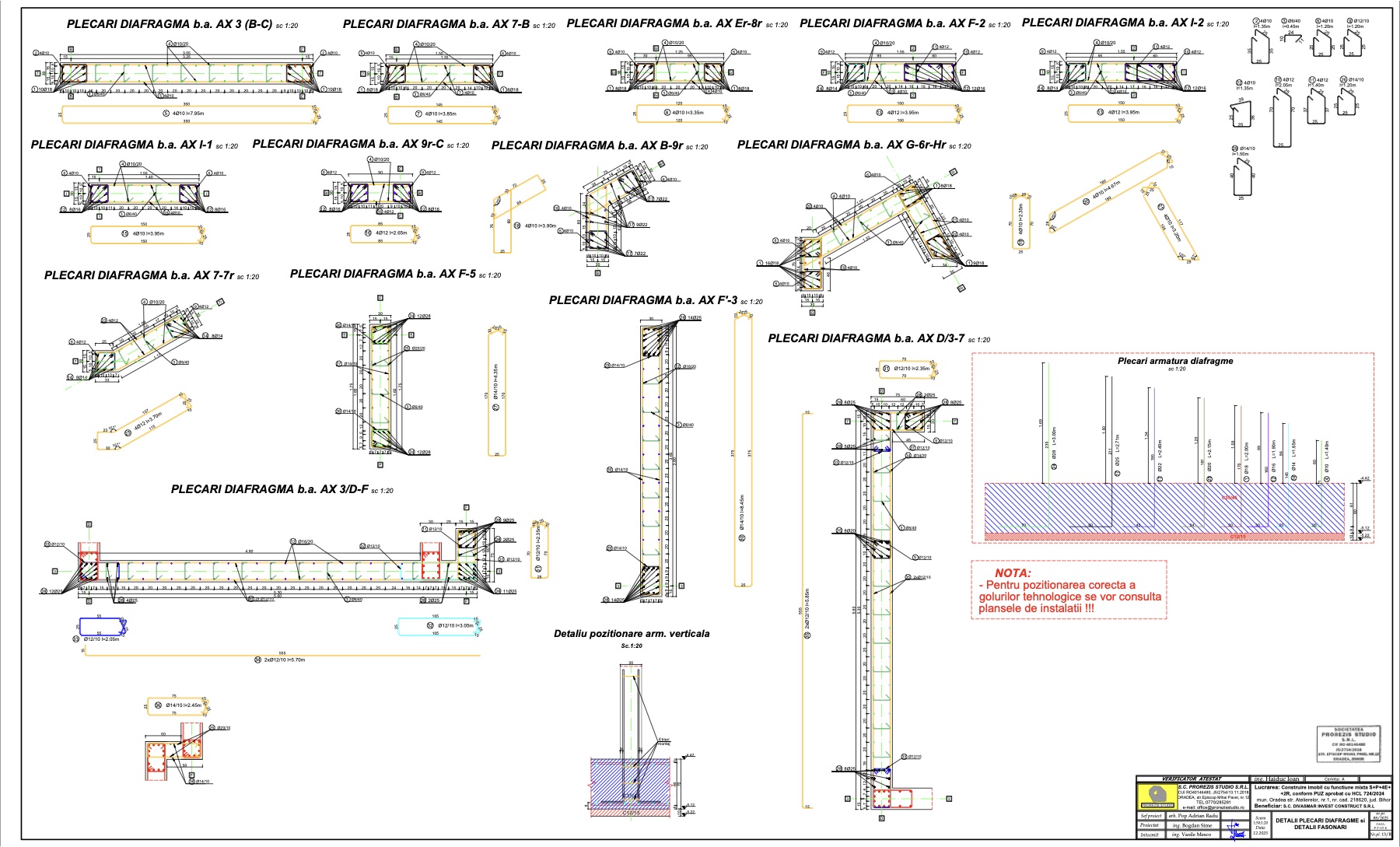

Suprastructură: Planuri de cofraj și armare planșee peste subsol, parter, etajele 1–4 și etajele retrase; detalii diafragme, stâlpi și grinzi pe fiecare nivel cu extrase de armătură; planuri scări și nucleu lift cu secțiuni.
Acoperiș și exterioare: Plan atic și detalii atic; detalii împrejmuire; centralizator de materiale.
