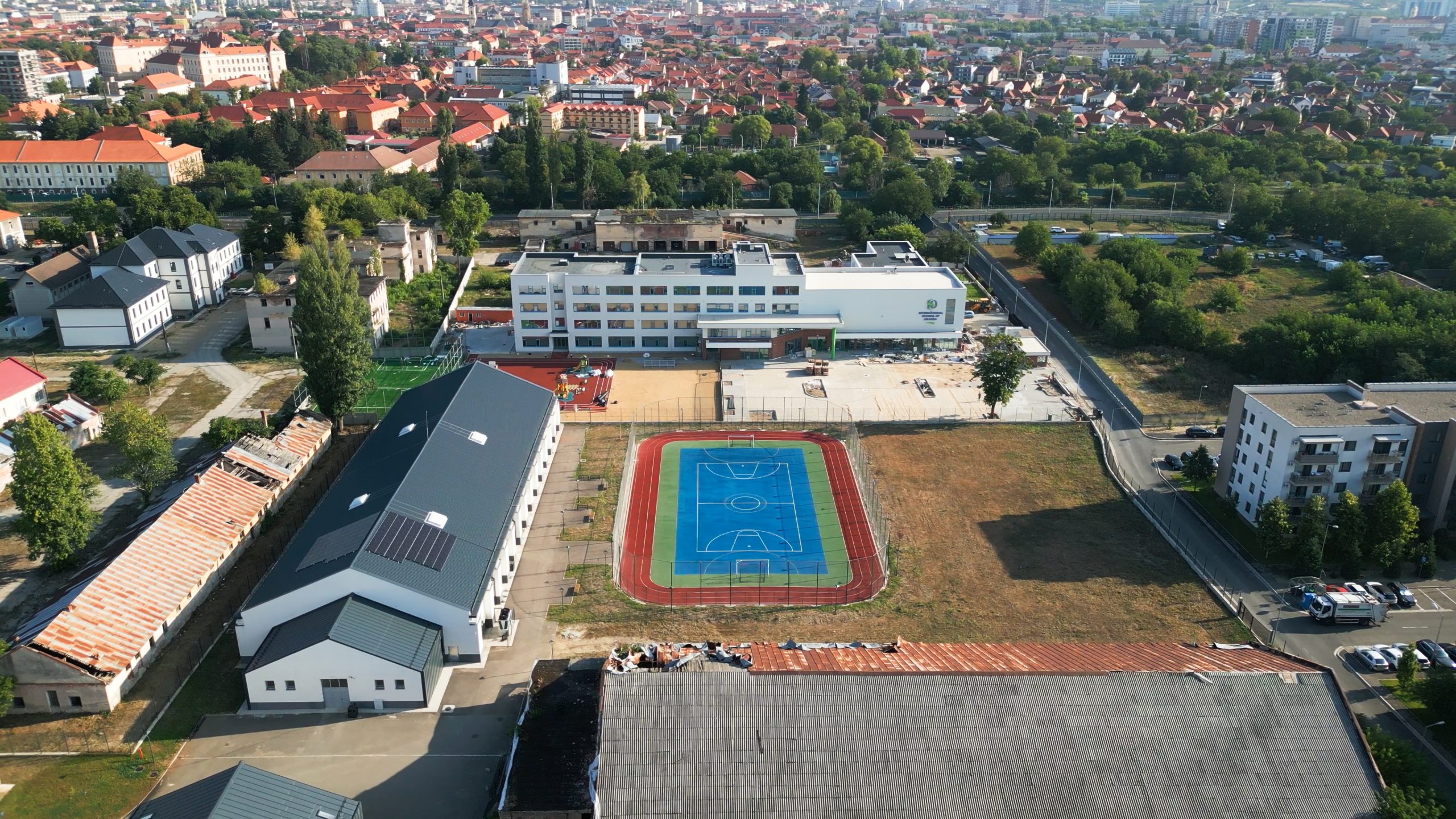

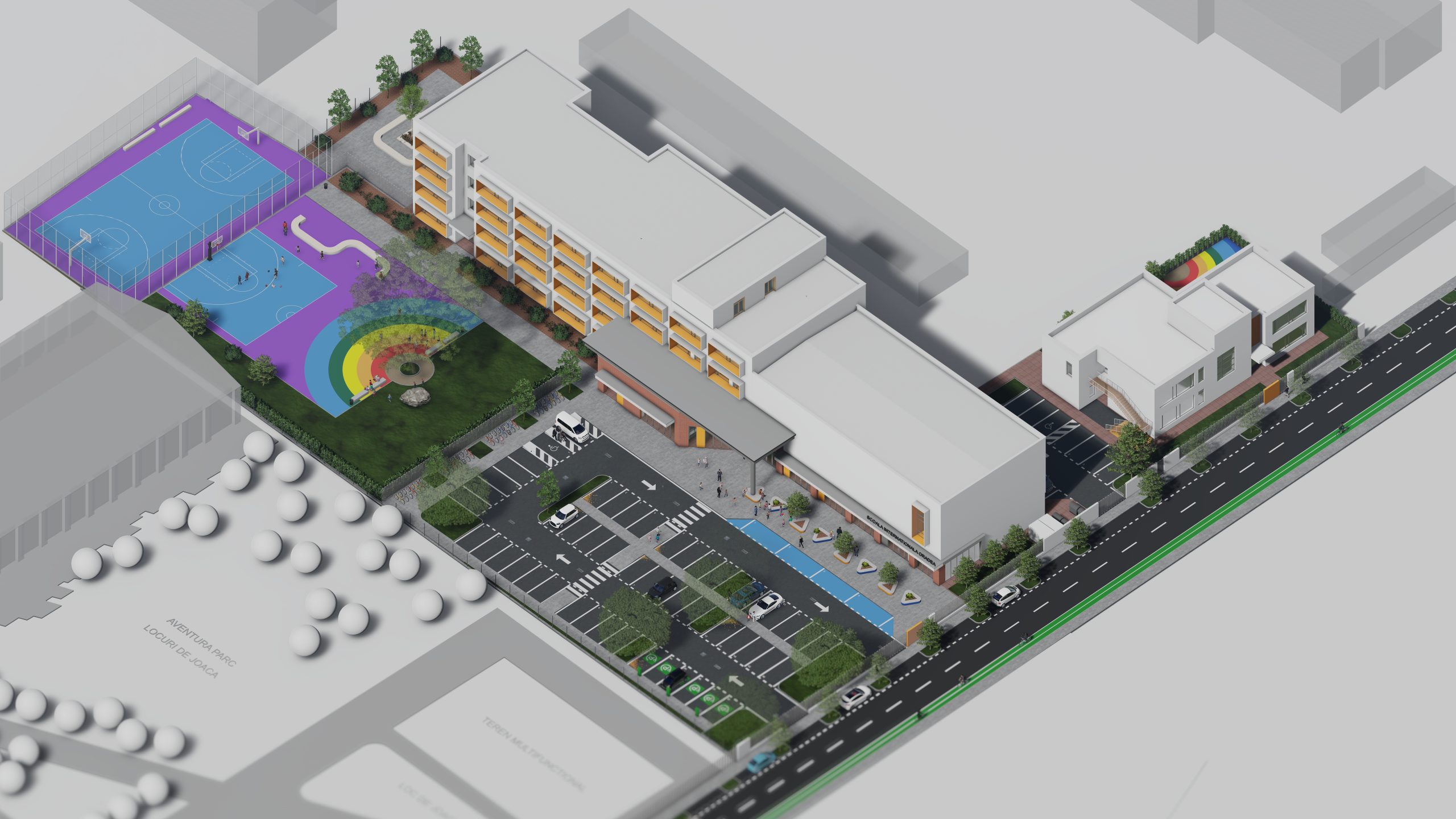

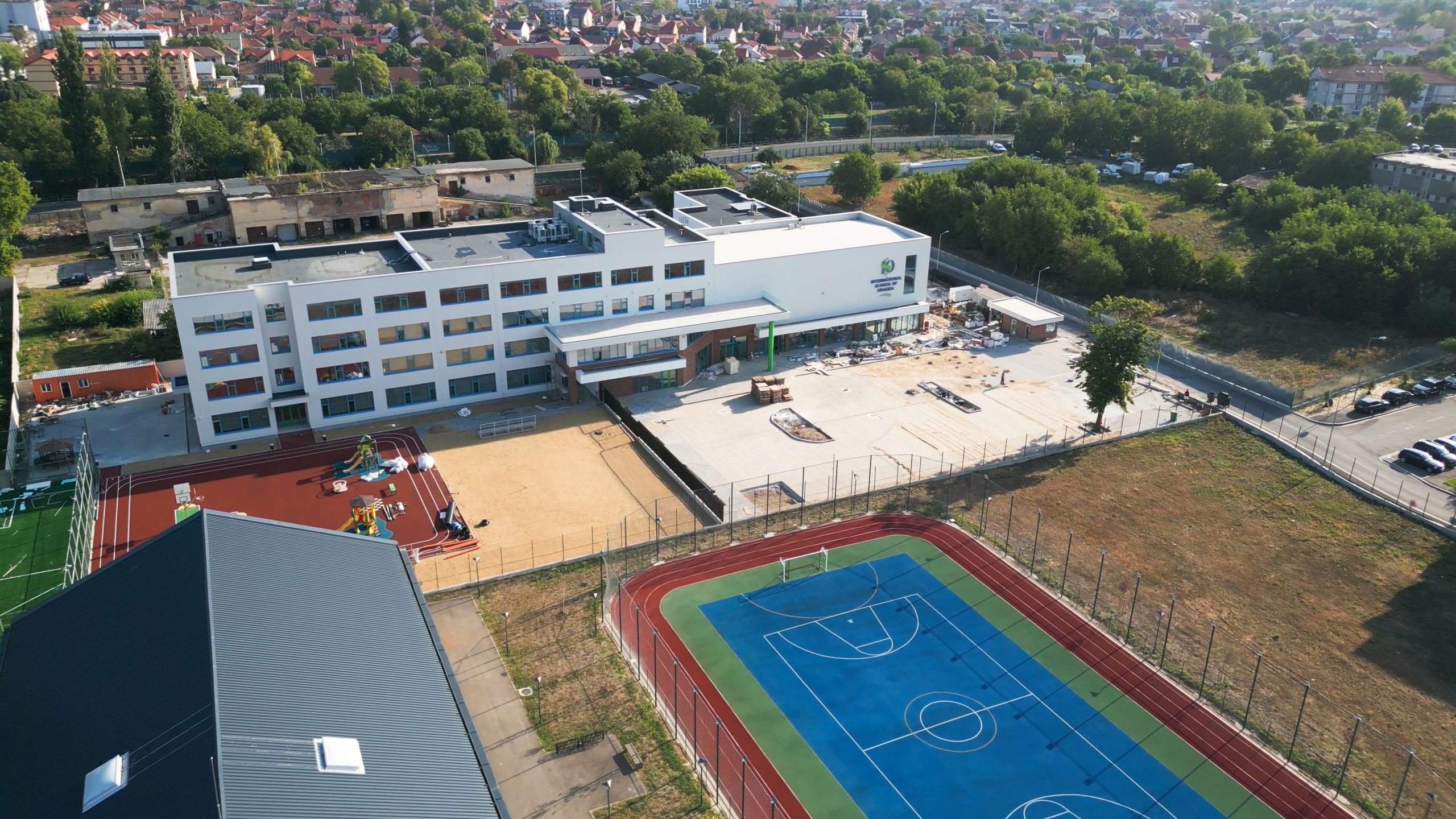

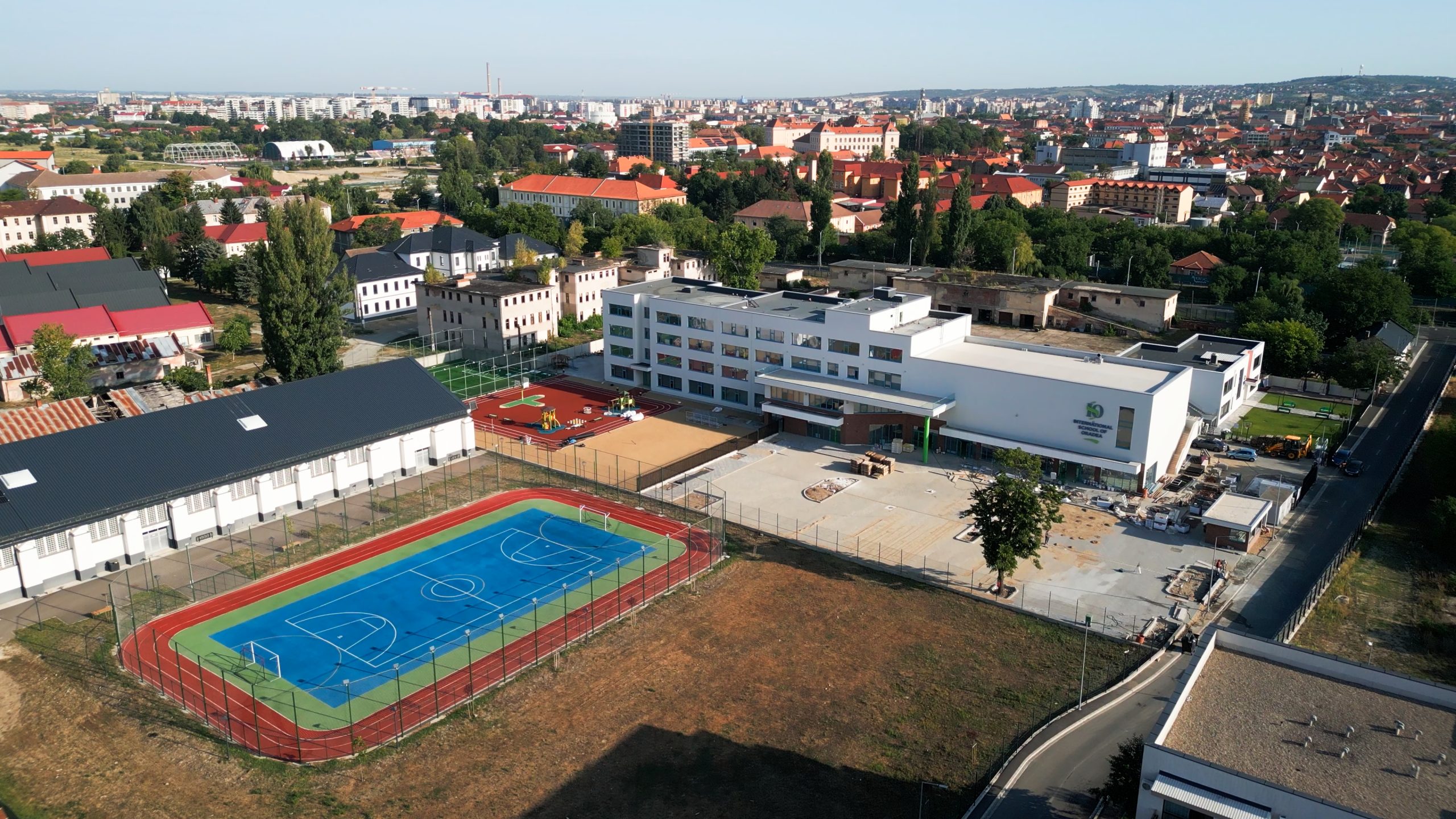

Proiect tehnic pentru construirea unui ansamblu educațional destinat ciclurilor primar, gimnazial și liceal, cuprinzând două corpuri independente (școală și grădiniță), amenajare incintă și împrejmuire. Amplasat în Oradea, județul Bihor.
Beneficiar: S.C. LMN GLOBAL INVEST S.A.
Oradea, Bihor
Construcție Civile – Publice
2024
Str. Ceyrat, nr. 4, nr. cadastral 213065, Oradea, județul Bihor
Construcția propusă are un regim de înălțime S+P+E+Er (subsol, parter, etaj și etaj retras). Structura de rezistență este alcătuită din zidărie portantă de tip POROTHERM cu sâmburi și stâlpi din beton armat, planșee tip dală din beton, diafragme, scări, centuri și fundații izolate și continue din beton armat. Execuția va fi realizată etapizat, în două tronsoane, conform expertizei geotehnice.
Conform normativului P100/2014, construcțiile sunt amplasate în zona seismică „E”, cu ag = 0.15g și Tc = 0.7 sec. Clasa de importanță: III, Categoria: C.
Proiectant:
PROREZIS STUDIO
Arhitect:
Adrian Pop
Verificator:
Beneficiar:
S.C. LMN GLOBAL INVEST S.A.
Executant:
S.C. TERATEST CONSULT S.R.L.
Capacitate portantă:
350 kPa
Adâncime fundare:
-1.00m până la -1.20m

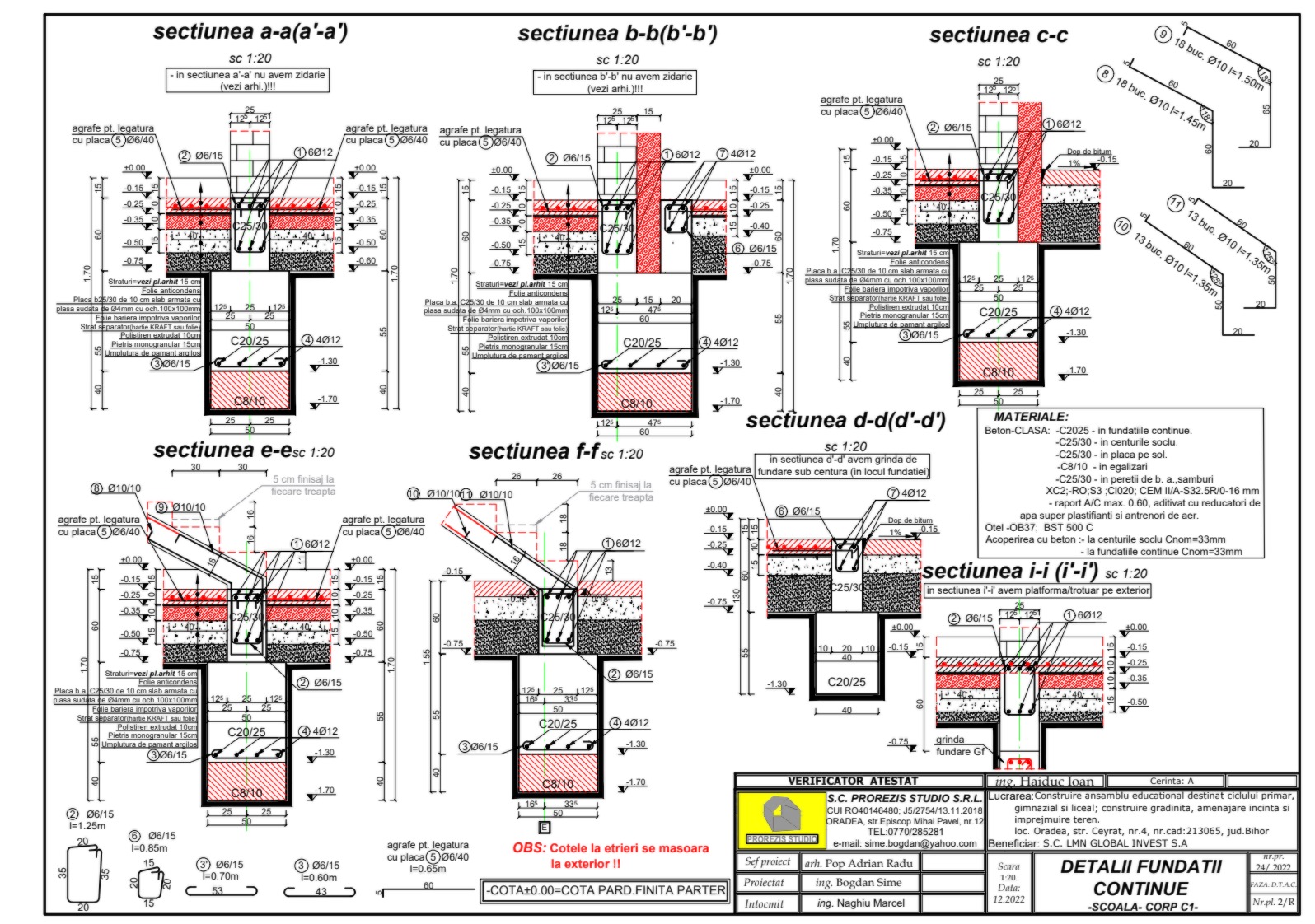

Corp C1: Fundații izolate, continue, cuzineți și grinzi de fundare
Corp C2: Fundații continue cu centură soclu din beton armat
Trotuar de protecție perimetral: min. 1.00 m
Pietriș granular 15 cm sub pardoseli pentru ruperea capilarității

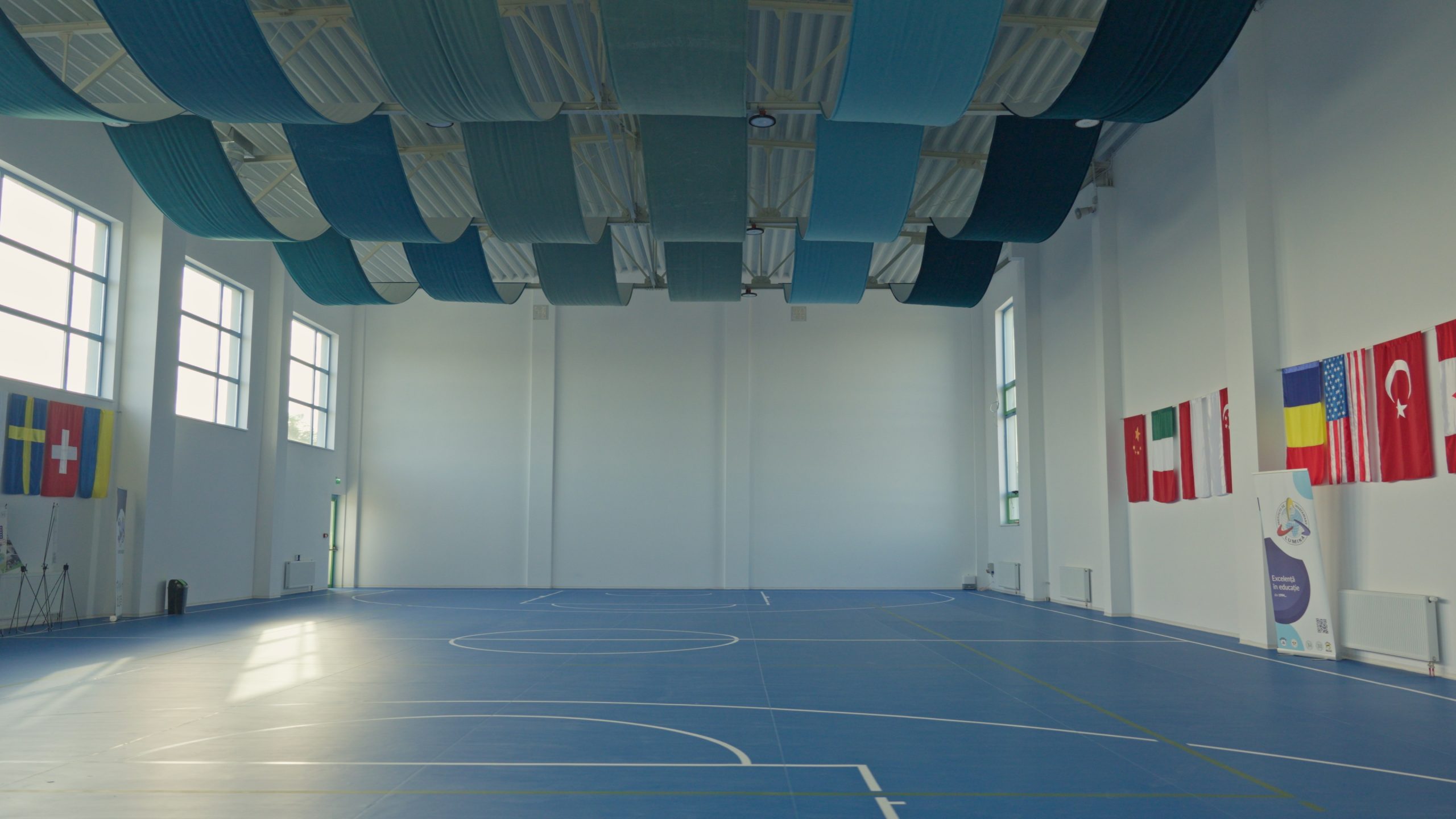

Corp C1: Cadre din beton armat, diafragme, planșee, scări, centuri atice, acoperiș sport – structură metalică

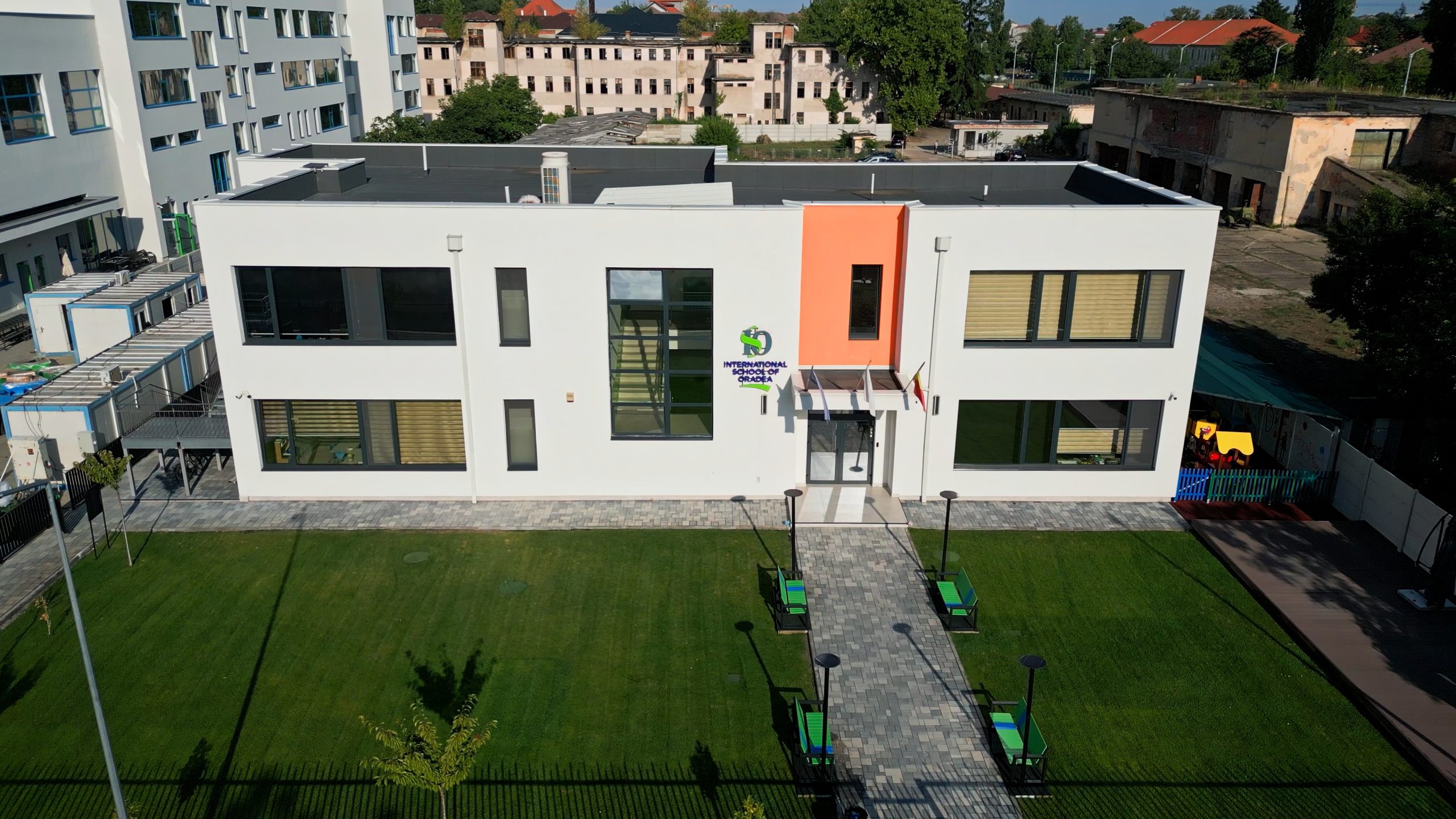

Corp C2: Zidărie portantă POROTHERM, sâmburi și stâlpi BA, planșee, lift

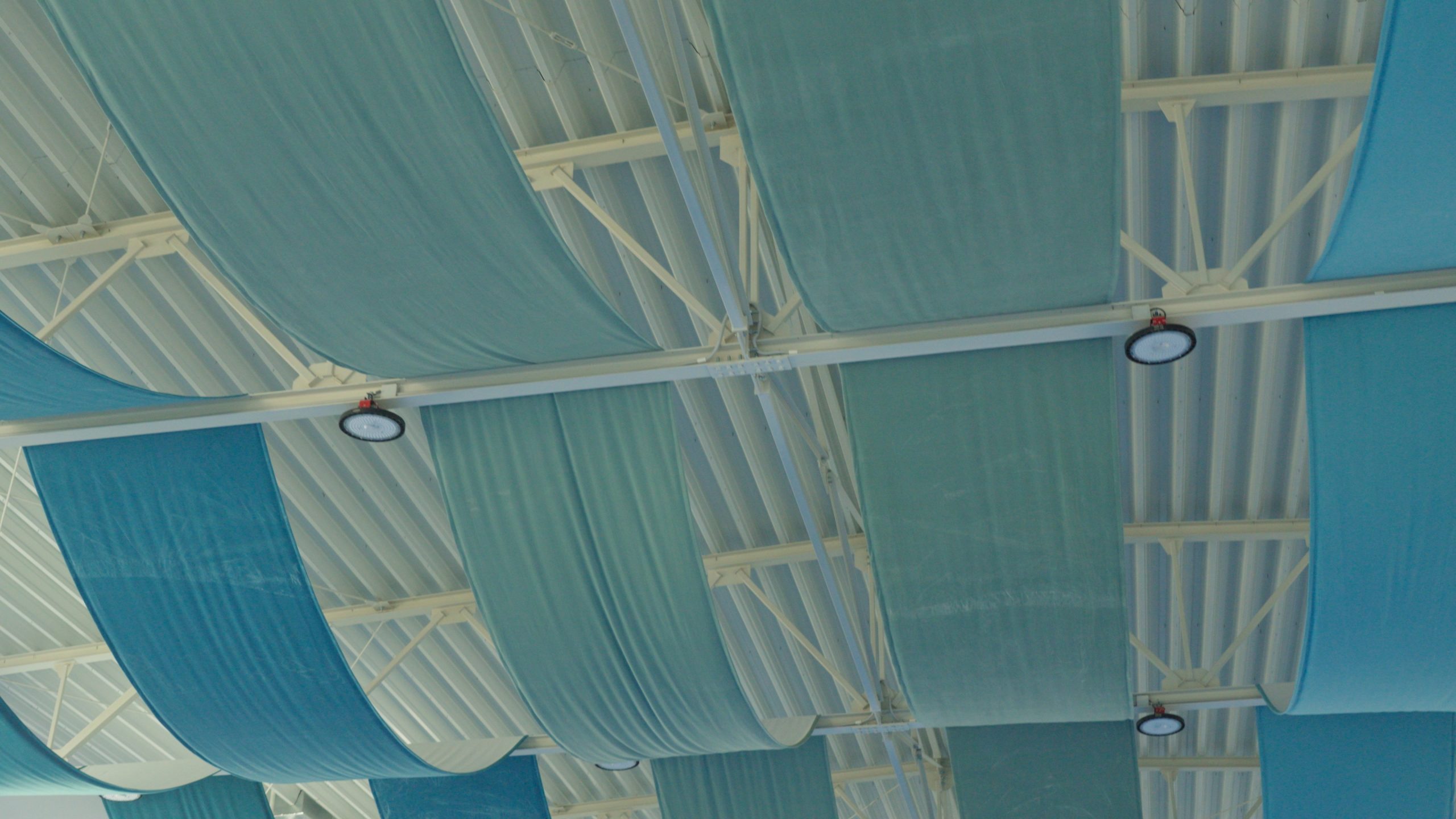

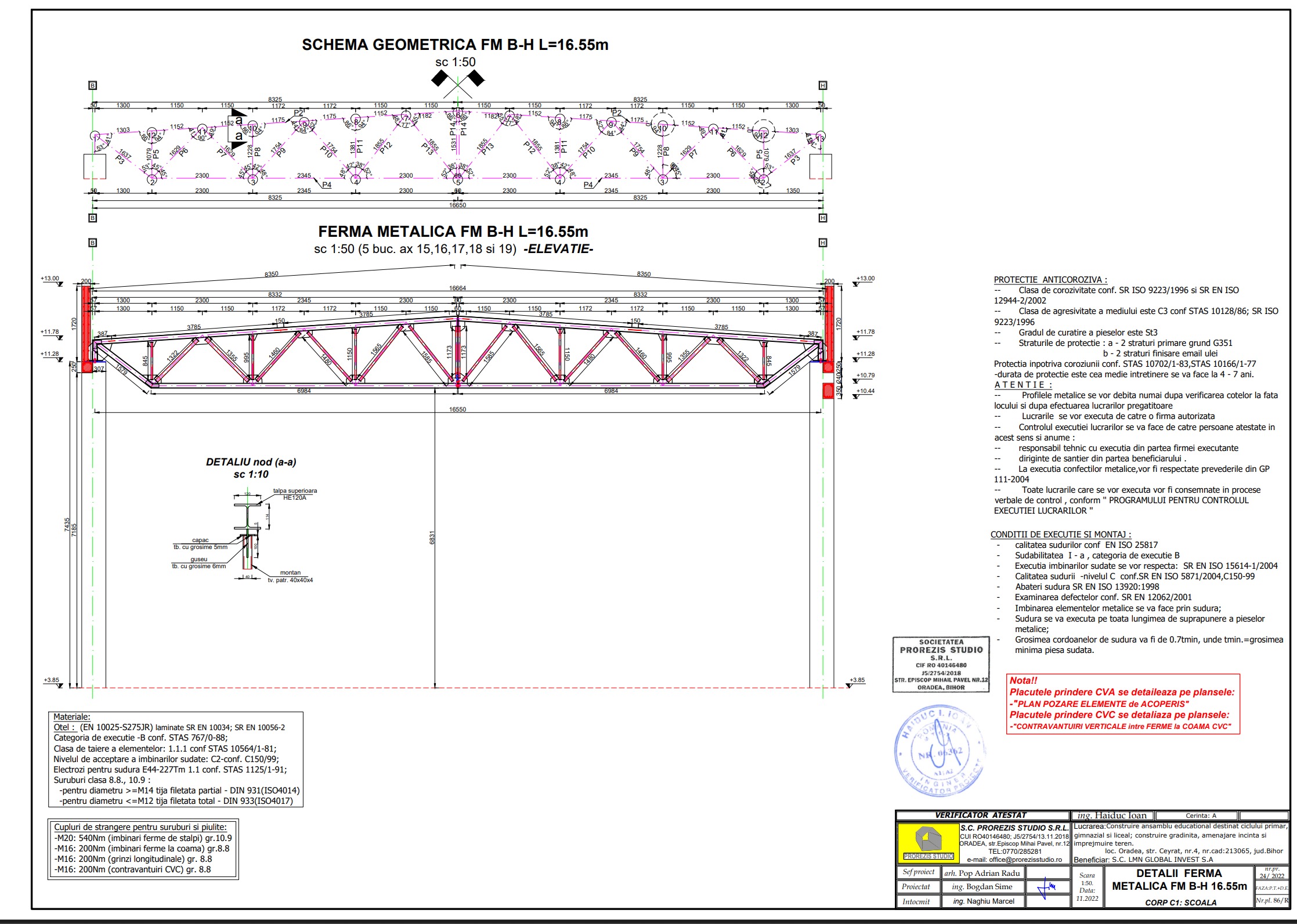

Structură Metalică (acoperiș sală sport)
Material: S275JR
Execuție: Categoria B (STAS 767/0-88)
Taiere: Clasa 1.1.1 (STAS 10564/1-81)
Sudură: Nivel C2 (C150/99), electrozi E44-227Tm 1.1 (STAS 1125/1-91)
Protecție: Vopsire anticorozivă
Elemente: Suruburi/piulițe 8.8 și 10.9
| Corp | Beton Fundații | Beton Suprastructură | Oțel Armat | Alte Detalii |
|---|---|---|---|---|
C1 – Școală |
C20/25, C16/20 |
C25/30 (cadre, planșee) |
OB37, BST500C |
A/C max 0.60, XC2/1, S3, Cl020 |
C2 – Grădiniță |
C16/20 (fundații) |
C20/25 (planșee, sâmburi) |
OB37, BST500C |
CEM II/A-S32.5R/0-16 mm, aditivat |
P100-1/2014 – Cod de proiectare seismică
NP112 – „Fundații”, EC7
CP012-2009 – Cod de proiectare beton
SR EN 1991-1998 – Eurocoduri încărcări, beton, lemn, geotehnică, seismică
STAS 10101/20, 21 – Încadrări climatice
Legea 10/1995 – Calitatea în construcții
Norme de protecția muncii și P.S.I.
Program control execuție lucrări
Înaintea turnării betonului, geotehnicianul va identifica terenul bun de fundare. Umpluturile vor respecta condițiile de compactare specifice.
Personal calificat și certificat
Responsabil tehnic cu execuția lucrărilor
Diriginte de șantier autorizat
Respectarea normelor NTS și normativelor în vigoare
Execuție standard, fără tehnologii speciale
Borderou – Foaie semnături
Referat
Memoriu tehnic rezistență
Breviar de calcul
Program control execuție lucrări
Caiete de sarcini
Școală (C1): 1–16/R: Plan fundații, detalii lift, armare, fundații izolate F1–F11, grinzi fundare

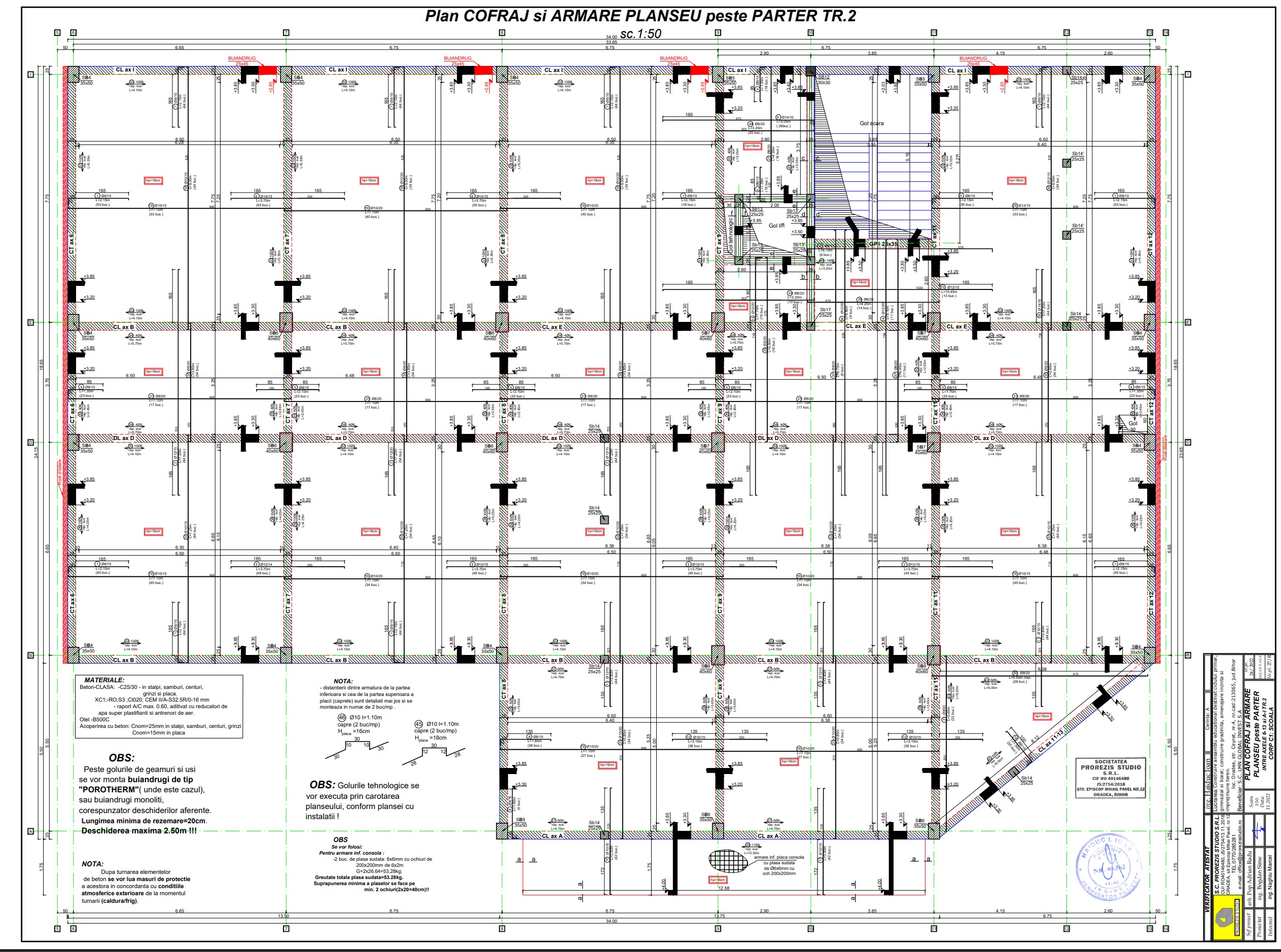

Grădiniță (C2): 1–13/R: Plan fundații, detalii lift, planșee parter/etaj, scări, stâlpi, sâmburi
